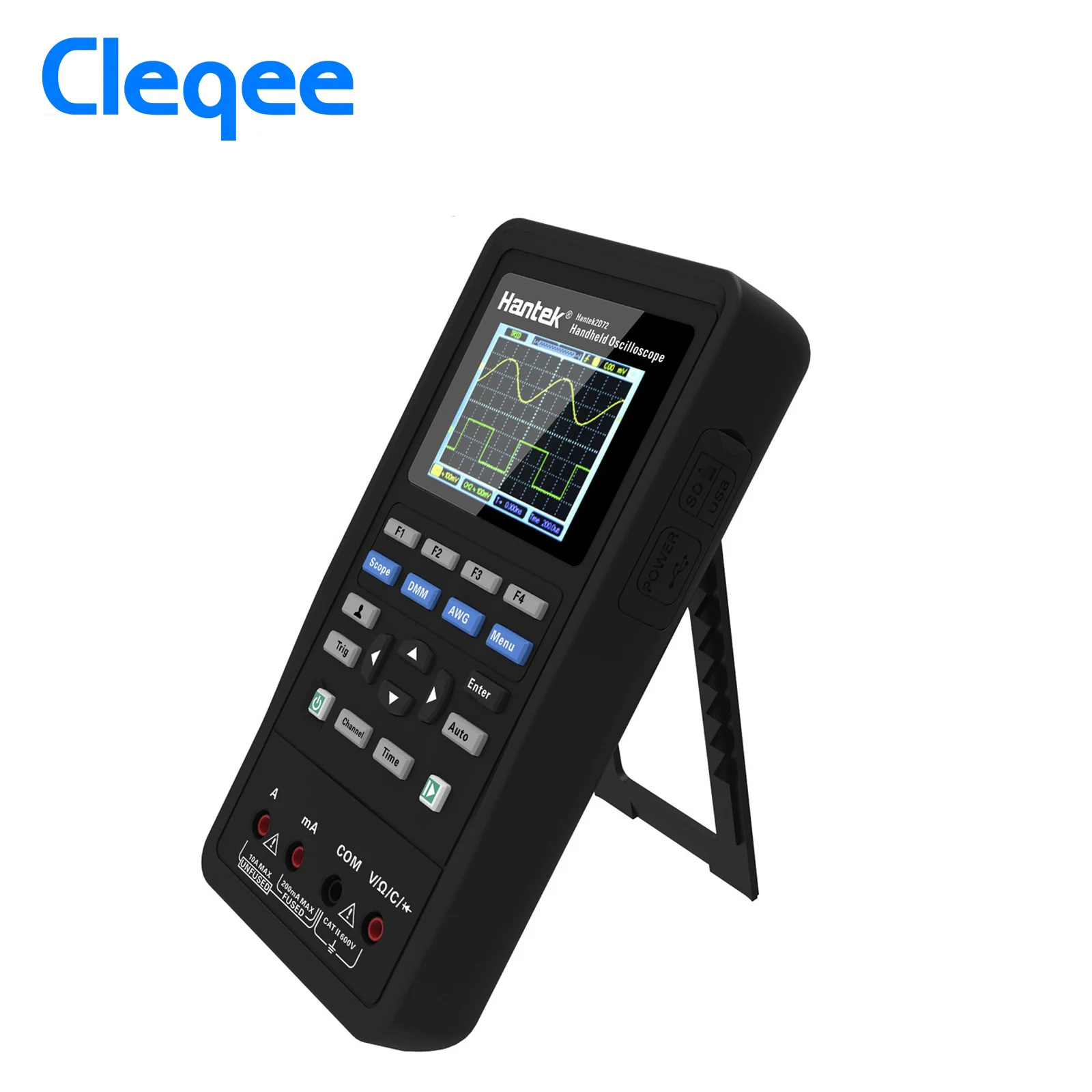

Цифровой Ручной тестер Hantek 3 в 1 осциллограф-тестер 2 канала 40 МГц 70 МГц + генератор сигналов + мультиметр портативный USB ЖК-дисплей тестовый инструмент

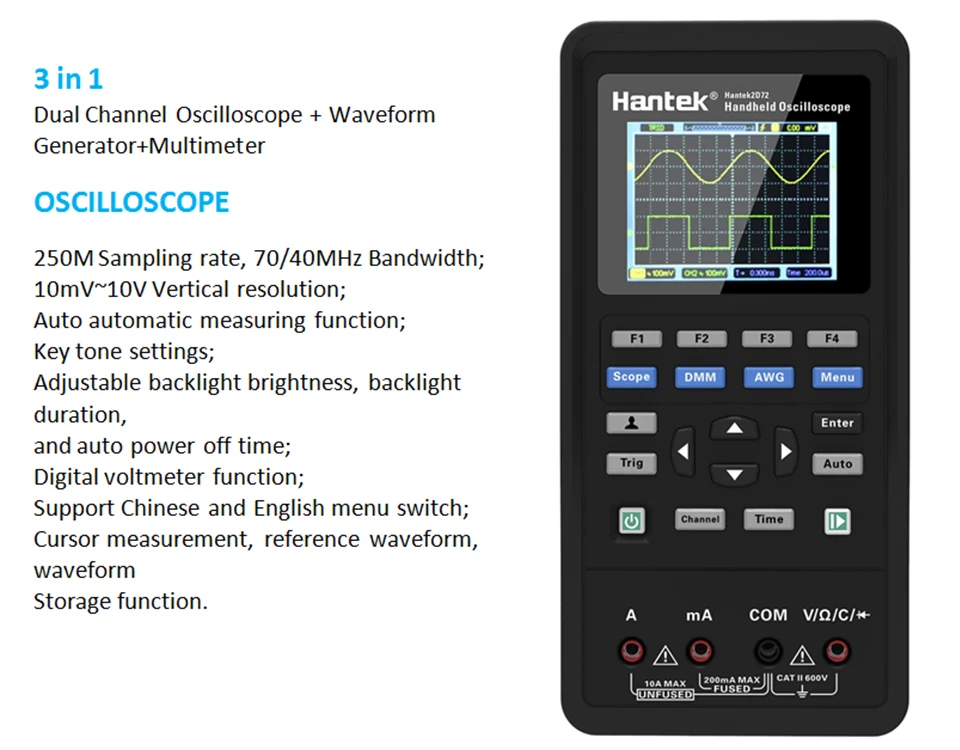

•Осциллограф + генератор сигналов + мультиметр (Hantek 2D42/2D72): Эта универсальная станция имеет три универсальных функции тестового инструмента. Это исходящий правый продукт для инженеров.

Осциллограф + мультиметр (Hantek2C42/2C72)

• Интеллектуальное управление зарядкой: Ее литиевые батареи может быть пополнен byeither высокое current-5V/2A или обычный usb-порт компьютера. Допускается во время зарядки, во время использования, очень удобно и удобно;

• Конструкция со сверхнизким энергопотреблением: Интерфейс зарядки типа C, после каждой подзарядки в течение 2 часов устройство можно использовать непрерывно в течение всего дня или в режиме ожидания более двух месяцев;

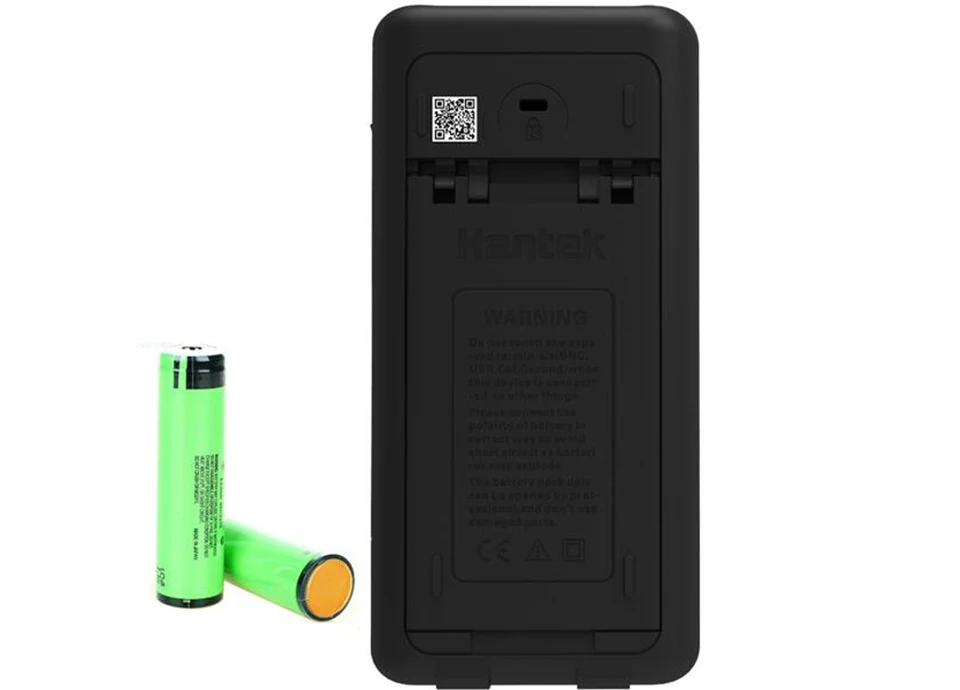

• Источник питания литиевой батареи большой емкости: 18650 сменная литиевая батарея системы питания, без замены батареи;

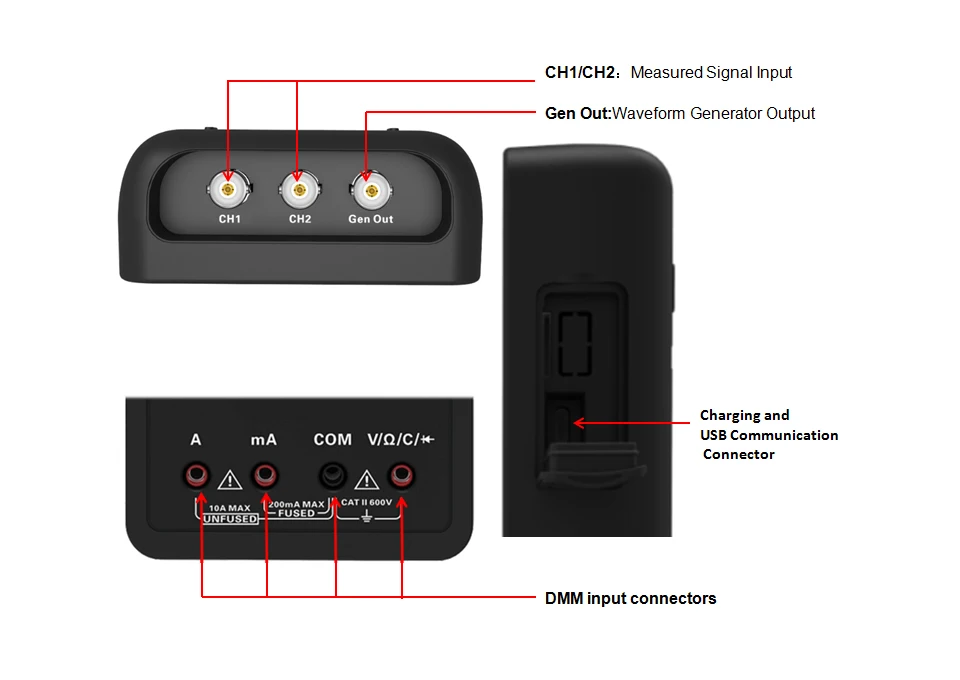

• Зарядное устройство 5 В/2 А + зарядный кабель типа C: Тип C мощность + интерфейс передачи данных, можете поделиться зарядное устройство и кабель для передачи данных с ваш мобильный телефон;

• Автоматическая проверка одной кнопкой: Волшебный инструмент и важная функция для новичка;

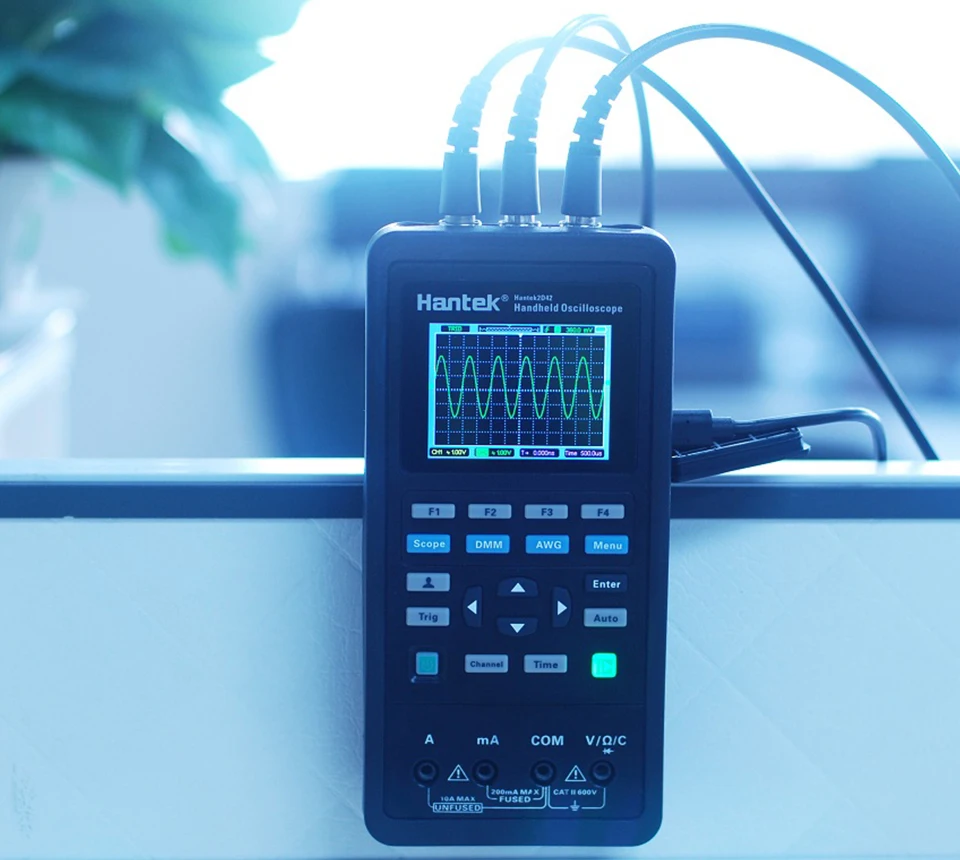

• Объем маленький, одной рукой: Конструкция Подвески 45 градусов обеспечивает вам рабочее место в любом месте в любое время;

• Отключение одной клавиши, быстрое сравнение двух групп эталонных волн + 6 групп хранилища сигнальных форм, просто и эффективно;

• Функция цифрового вольтметра: Автоматическое Измерение частоты и амплитуды, удобно и без забот;

• Функция измерения курсора поддерживает ручное измерение времени и напряжения и точное измерение необходимых сигналов;

• Переключение меню на китайском и английском языках одним нажатием;

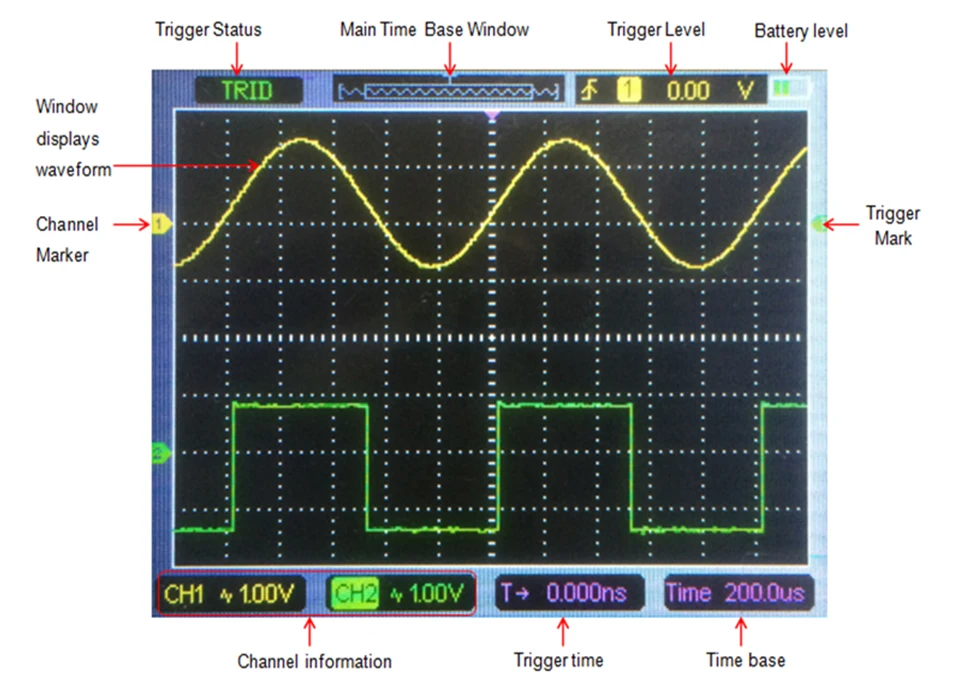

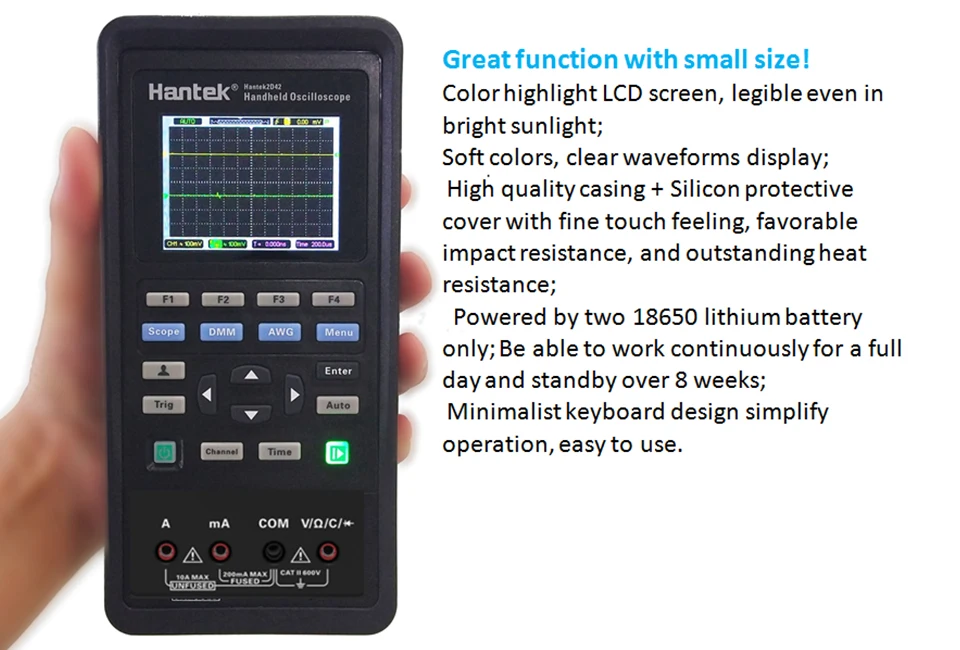

• Цветной ЖК-экран: Изысканные и гладкие линии делают форму волн чистой и недеформированной при увеличении;

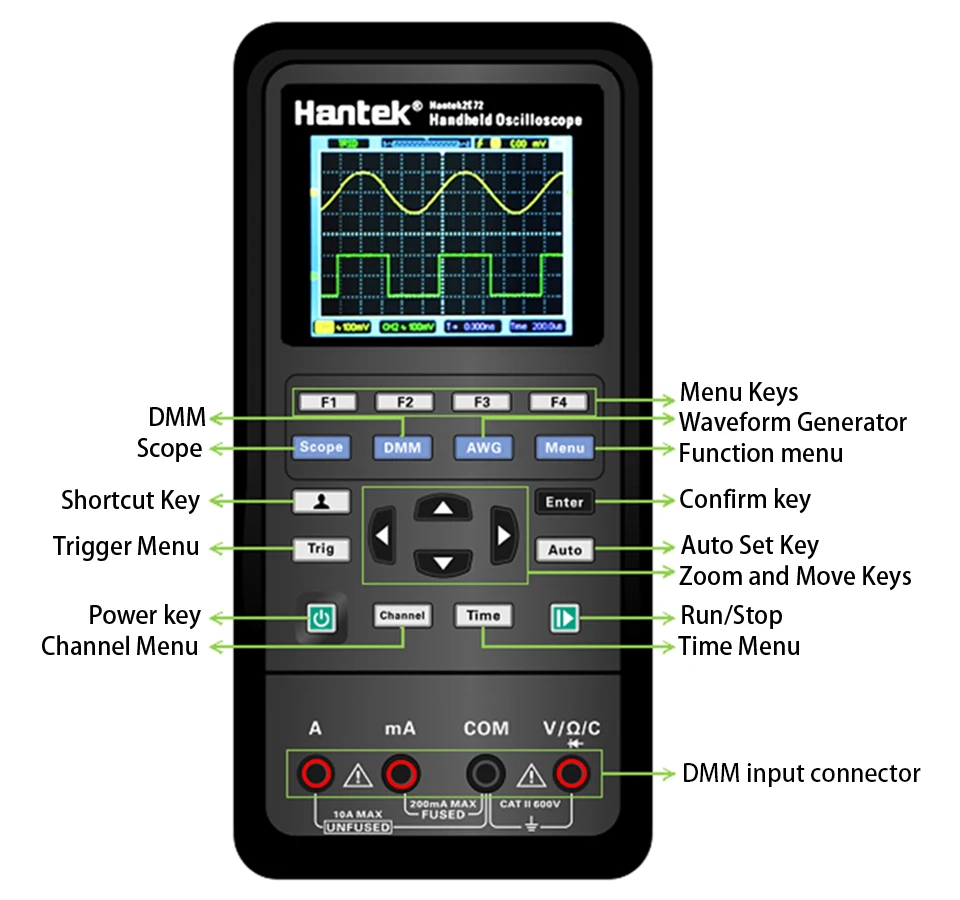

• Минималистичный дизайн клавиатуры упростит работу, удобен в использовании;

• Однокорпусный корпус: Приятный на ощупь, ударопрочная, исключительная термостойкость, легко снимается;

• Функция самокалибровки: Не требуется дрейф после длительного использования;

• Универсальная функция мультиметра: Проверка напряжения, тока, сопротивления, диода, конденсатора, включения и выключения;

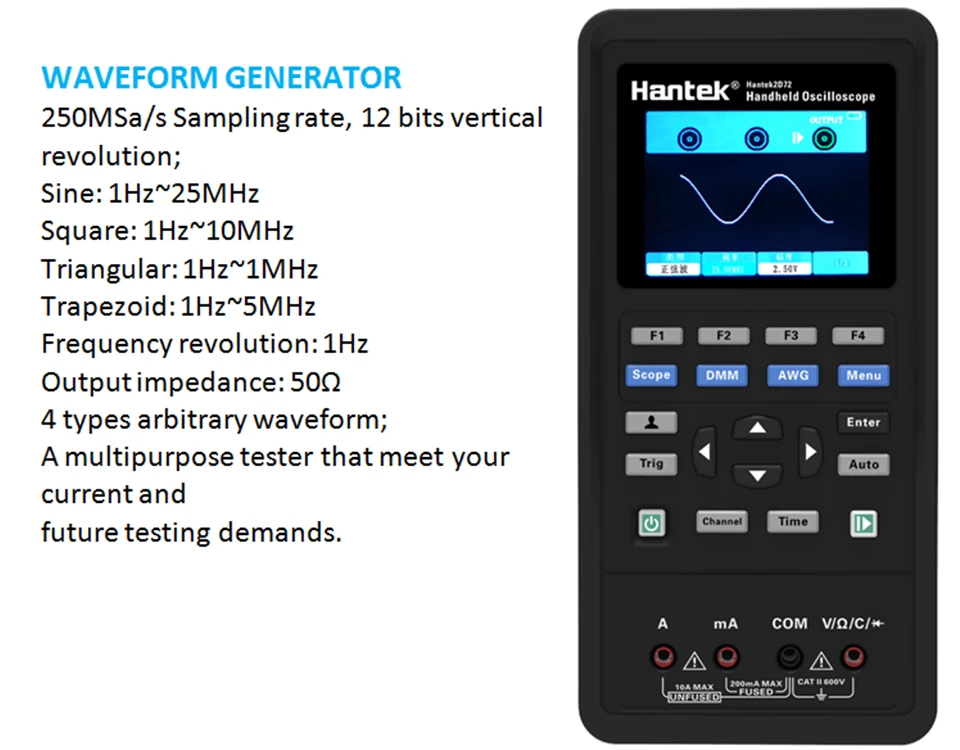

• Функция вывода генератора сигналов: Выходной синус, квадратный, треугольный, трапециевидный и другие сигналы; Синусоида до 25 МГц;

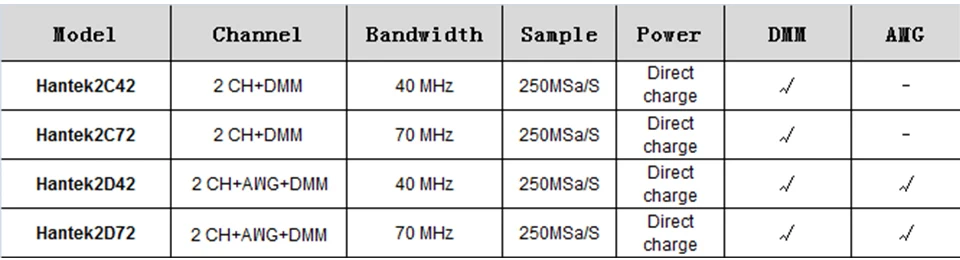

Технические характеристики

Модель

Hantek2D72

Hantek2D42

Hantek2C72

Hantek2C42

Режим осциллографа

Полоса пропускания

70 МГц

40 МГц

70 МГц

40 МГц

Канал

2CH + DMM + AWG

2CH + DMM + AWG

2CH + DMM

2CH + DMM

Горизонтальный

Диапазон выборки

250MSa/s (одноканальный), 125MSa/s (двухканальный)

Интерполяция формы волн

(Без x)/x

Длина записи

Макс. 6K для одноканального; 3K образцов на двухканальный

Диапазон сек/Див

5ns/div ~ 500s/div 1, 2, 5 последовательность

Вертикальный

A/D конвертер

8-бит, каждый канал выборку одновременно

Диапазон напряжения/напряжения

10 мВ/див ~ 10 В/divat вход BNC

Лимит пропускной способности, стандартный

20 МГц

Низкочастотная характеристика

(-3 дБ)

≤10 Гц на BNC

Время нарастания на BNC, стандартное

≤ 5ns

Точность коэффициента усиления постоянного тока

± 3% для нормального или среднего режима сбора, от 10 В/дел до 10 мВ/дел

Примечание: При использовании зонда 1x полоса пропускания снижена до 6 МГц.

Сбор

Режимы сбора

Нормальный

Триггер

Тип

Edge

Режим

Автоматический, нормальный, одиночный

Уровень

± 4 отделения от центра экрана

Точность триггерного уровня

0,2div × Вольт/дел в пределах ± 4 делений от центра экрана

Наклон

Поднимается, падает, поднимается и падает

Источник

CH1/CH2

Вход

Муфта

DC, AC или GND

Входное сопротивление,

25 ПФ ± 3 пФ, 1 мОм± 2%

Связанный с постоянным током

Затухание зонда

1X, 10X

Поддерживаемые факторы затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

150VRMS

Измерение

Курсор

Разница напряжения между курсорами:△V

Разница во времени между курсорами: △T

Автоматические измерения

Частота, амплитуда

Произвольный режим генератора сигналов

Частота сигнала

Синус: 1 Гц ~ 25 МГц

-

-

Квадратный: 1 Гц ~ 10 МГц

-

-

Рампа: 1 Гц ~ 1 МГц

-

-

EXP: 1 Гц ~ 5 МГц

-

-

Образец

250MSa/s

-

-

Амплитуда

2,5 В ПП (50 Ом)

-

-

5 в ПП (высокое сопротивление)

-

-

Разрешение частоты

0.10%

-

-

Канал

Выход сигнала 1 канал

-

-

Глубина волны

512Sa

-

-

Вертикальное разрешение

12 бит

-

-

Выходное сопротивление

50 Ом

-

-

DMM

Максимальное разрешение

4000 штук

Режимы тестирования DMM

Напряжение, ток, сопротивление, емкость, Диод и ВКЛ./ВЫКЛ.

Максимальное входное напряжение

Переменный ток: 600 В, постоянный ток: 800 в

Максимальный входной ток

AC: 10A, DC:10A

Входное сопротивление

10 МОм

Условия измерения

Диапазон

Точность

Разрешение

Напряжение постоянного тока

400.00мв

± (0.8% + 5)

100uV

4,000 в

1mV

40,00 в

10 мВ

400,0 в

100 мВ

600,0 в

± (1% + 2)

1 в

Защита от перегрузки: 250 мВ: 600 В, Прочее: Vrms.

Напряжение переменного тока

4,000 в

± (1.2% + 5)

1mV

40,00 в

10 мВ

4,000 в

100 мВ

600,0 в

±(1.5% + 5)

1 в

Частота: 40 Гц ~ 400 Гц;

Частота 400 В и 600 В: 40 Гц ~ 100 Гц

Постоянный ток

40,00 мА

± (1% + 2)

10 мкА

200,0 мА

± (1.5% + 2)

100 мкА

4.000A

± (1.8% + 2)

1 мА

10.00A

± (3% + 2)

10 мА

Защита от перегрузки:

Самовосстанавливающийся Предохранитель: 250 мА/В, 4A и 10A без предохранителя.

Переменный ток

40,00 мА

± (1.3% + 2)

10 мкА

400,0 мА

± (1.8% + 2)

100 мкА

4.000A

± (2% + 3)

1 мА

10.00A

± (3% + 5)

10 мА

Частота: 40 Гц ~ 400 Гц;

Самовосстанавливающийся Предохранитель: 250 мА/В, 4A и 10A без предохранителя.

Сопротивление

400,0 Ом

±(1% + 3)

0,1 Ом

4.000KΩ

±(1.2% + 5)

1 Ом

60.00KΩ

10 Ом

400,0 Ом

100 Ом

4,5 МОм

1 кОм

40,00 МОм

± (1.5% ± 3)

10 кОм

Защита от перегрузки: 220Vrms

Емкость

40,00нф

±(3% + 5)

10 пФ

400.0нф

100 пФ

4,000 мкФ

1 нФ

40,00 мкФ

10 нФ

100,0 мкФ

100 нФ

Защита от перегрузки: 220Vrms

Диод

0 В ~ 1,0 В

ВКЛ-ВЫКЛ

<50 Ом

Общие характеристики

Дисплей

Тип дисплея

2,8 дюймов 64k цветной TFT

Разрешение дисплея

320 горизонтальных и 240 вертикальных пикселей

Контрастность дисплея

Регулируемый

Источник питания

Напряжение питания

100V-240VAC, 50 Гц-60 Гц; Постоянного тока на входе: 5VDC, 2A

Потребляемая мощность

<2,5 Вт

Предохранитель

T, 3A

Аккумулятор

2600 мА * 2

Экологичность

Рабочая температура

0 ~ 50 °C (32 ~ 122 °F)

Температура хранения

-40 ~ + 71 °C (-40 ~ 159,8 °F)

Влажность

≤ + 104℉(≤ + 40 °C): ≤ 90% относительной влажности

106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% относительной влажности

Способ охлаждения

Конвекция

Высота

Работа и

3000 м (10000 фута)

Не работает

Механический шок

Случайная вибрация

0,31 gRMS от 50 Гц до 500 Гц, 10 минут по каждой оси

Не работает

2,46 gRMS от 5 Гц до 500 Гц, 10 минут по каждой оси

Работа

50 г, 11 мс, полусинусоида

Механический

Размеры

199x98x40 мм (Д x Ш x В)

Вес

624 г

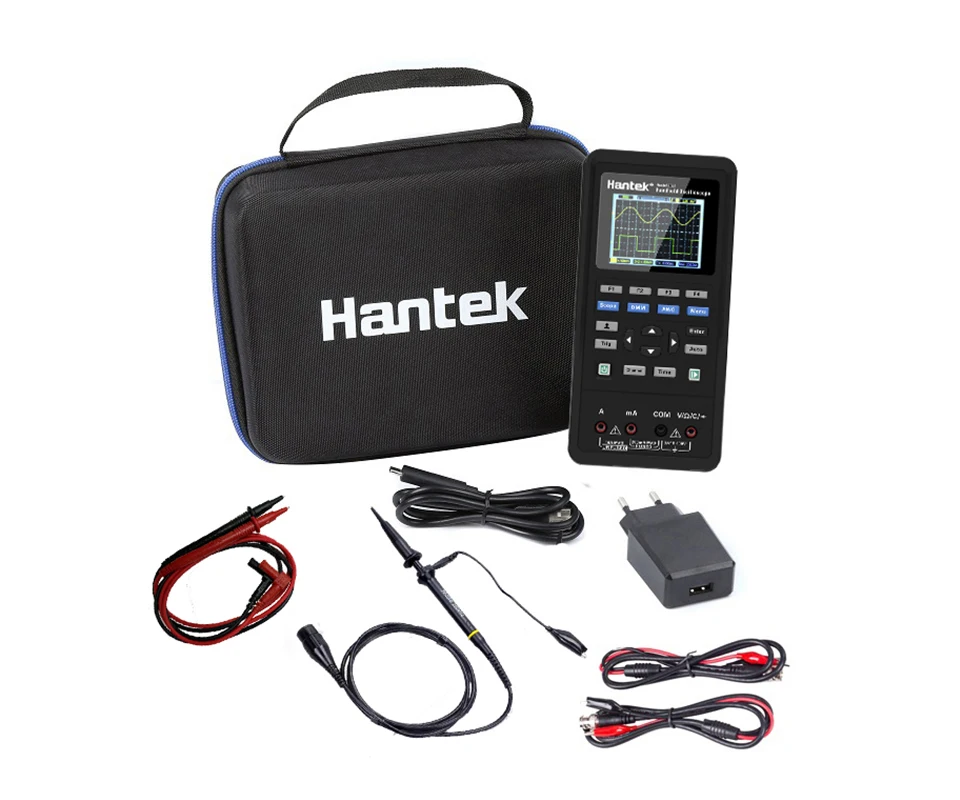

Стандартные аксессуары

Зонд * 1,

Зонд с зажимом * 2,

Тип, кабель для зарядки * 1,

Адаптер питания * 1, зонд мультиметра * 1

Зонд * 1,

Зонд с зажимом * 2,

Тип, кабель для зарядки * 1,

Адаптер питания * 1, зонд мультиметра * 1

Зонд * 1,

Зонд с зажимом * 1,

Тип, кабель для зарядки * 1, адаптер питания * 1,

Зонд мультиметра * 1

Зонд * 1,

Зонд с зажимом * 1,

Тип, кабель для зарядки * 1,

Адаптер питания * 1, зонд мультиметра * 1
