QSMOTOR 205 50H V3/V3I Электрический высокомощный велосипедный комплект со спидометром TFT

QSMOTOR 205 50H V3/V3I Электрический высокомощный велосипедный комплект со спидометром TFT

QS 205 50H 3KW V3 e-велосипед спицевой концентратор комплекты для преобразования двигателей

Для комплекта электродвигателей 205 3000 Вт V3, он может использоваться для электромобиля высокой мощности, который может быть 72 в 100 км/ч.

E. g. Электрический велосипед высокой мощности

Вес электровелосипеда, около 47 кг + 80 кг

Модель шин: 2,50-19

Скорость: 72 в 80 км/ч

Наклон скалолазания: 25 ° @ 127 кг

Батарея: литиевая батарея 72V40h

Один комплект включает комплекты ниже

1. 1 шт. X QSMOTOR 3000 Вт 205 50H V3 электродвигатель

2. 1 шт. X прокладка для двигателя

3. 1 шт. X 16T односкоростное свободное колесо

4. 1 комплект X 19X1.6inch переднее колесо мопеда и 19X1.6inch заднее колесо(Цвет на выбор, серебристый/черный)

4. 1 шт. X контроллер Sabvoton 72150 (настраиваемый для спидометра TFT) с адаптером bluetooth

5. Спидометр H6-1 шт.

6. 1 шт. х полуповоротная дроссельная заслонка

7. 1 шт. х дроссельная заслонка

8. 1 шт. х велосипедный дисковый тормоз в сборе

9. 1 шт. X Вт конвертер постоянного/переменного тока, 72v-12V 10A

10,1 шт. X PAS

Ключ Особенности

1. QS мотор с высоким качеством и обслуживанием.

2. Контроллер синусоидальной волны, беспроводное соединение Bluetooth является дополнительным, высокая надежность!

3. Параметры программируемый

4. Более высокий крутящий момент и более высокая эффективность

5. Не шумит

6. Датчик температуры внутри и более низкий перегрев

7. Рекуперативного торможения

Описание продукта:

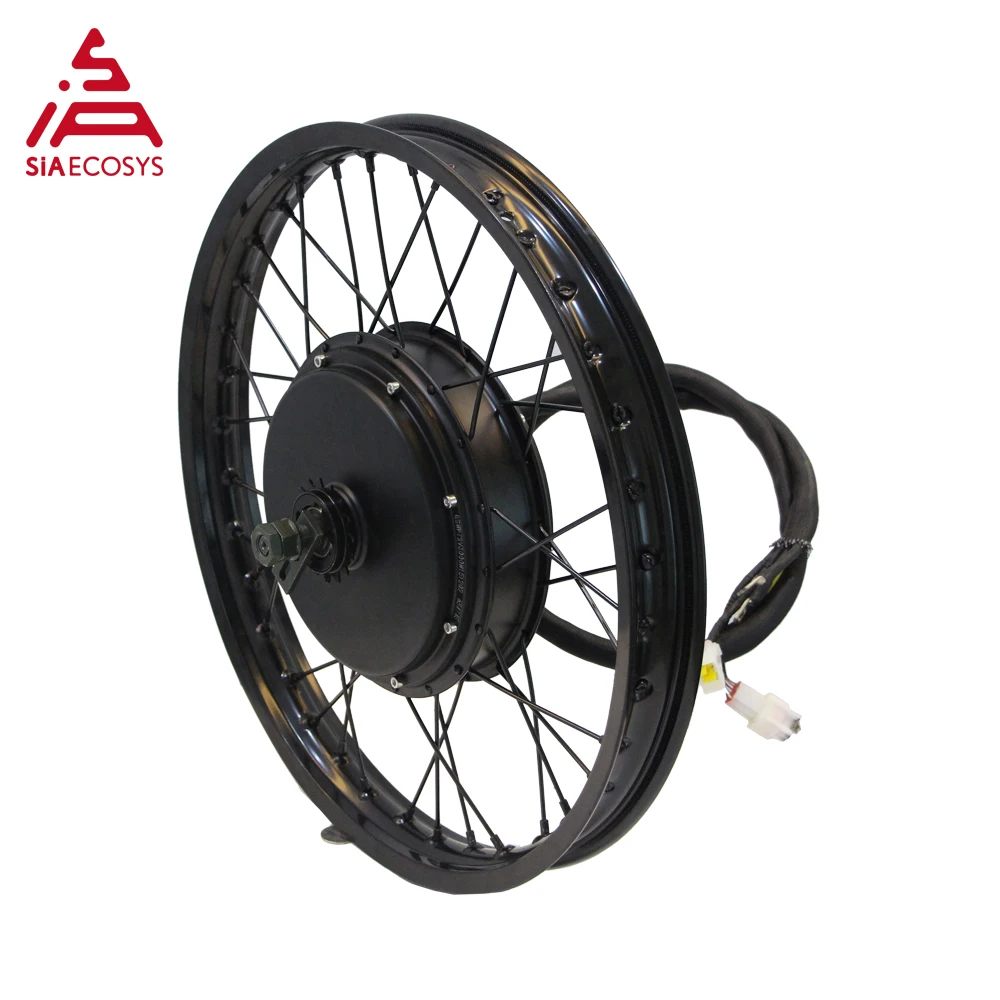

1. QSMOTOR 3000W 205 50H V3/V3I электродвигатель

Genearlly Спецификация

· Тип двигателя: Постоянный магнит BLDC внешний ротор в колеса мотор эпицентра деятельности с датчиком Холла

· Бренд: QS Motor/QS Driver

· Конструкция двигателя: двойная ось без обода, со спицами

· Подходящие колеса: 24 дюйма, 26 дюймов колеса для электровелосипеда, 17 дюймов, 18 дюймов, 19 дюймов колеса мопеда.

· Статор: алюминиевый сердечник

Номинальная мощность: 3000 Вт (пик 6000 кВт за несколько секунд)

Номинальное напряжение: 72 в

· Скорость: 650 об/мин/820 об/мин/1170 об/мин(По желанию)

· КВ: 9.0 кв/11.6 кВ/16,25 кв

· Максимальный крутящий момент: около 185н. М

· Максимальная Эффективность: около 91%

· Непрерывный ток батареи: 44A (72V)

· Пиковый ток батареи: 100 ~ 150A (72 в)

· Рекомендуемый пиковый фазовый ток: 240A

· Термический зонд: KTY83/122 (по умолчанию, опционально)

· Рабочая температура: 70-120 ℃, Пик 150 ℃

· Тип тормоза: велосипедный дисковый тормоз, PCD6 * 44 мм (по умолчанию)

· Ширина разворота/задней вилки для установки: 150 мм

· 14 мм английская длина резьбы для одного/3 скоростного свободного колеса

· Балетки на оси 10 мм

· Двойной набор Холла с водонепроницаемыми соединителями

· 10 мм ² поперечное сечение фазового провода (не включает изоляционный слой)

· Угол срабатывания датчика Холла: 120 градусов

Водонепроницаемость: IP54

· Цвет: черный

· N.W./G.W.: прибл 12,5/14,0 кг (TBD)

· Посылка Размеры: 34 см * 34 см * 33 см долларов США/шт

Измерения чертежа

Отчет об испытании силового поезда:

2. Прокладка для двигателя

Для защиты провода фазы двигателя

3. Свободного хода

1. Одна скорость 1/2*3/32*16T, в настоящее время доступно только 16T

2. Черный

3. Система на английском языке

4. Подходит для QS спицевого двигателя (на английском языке)

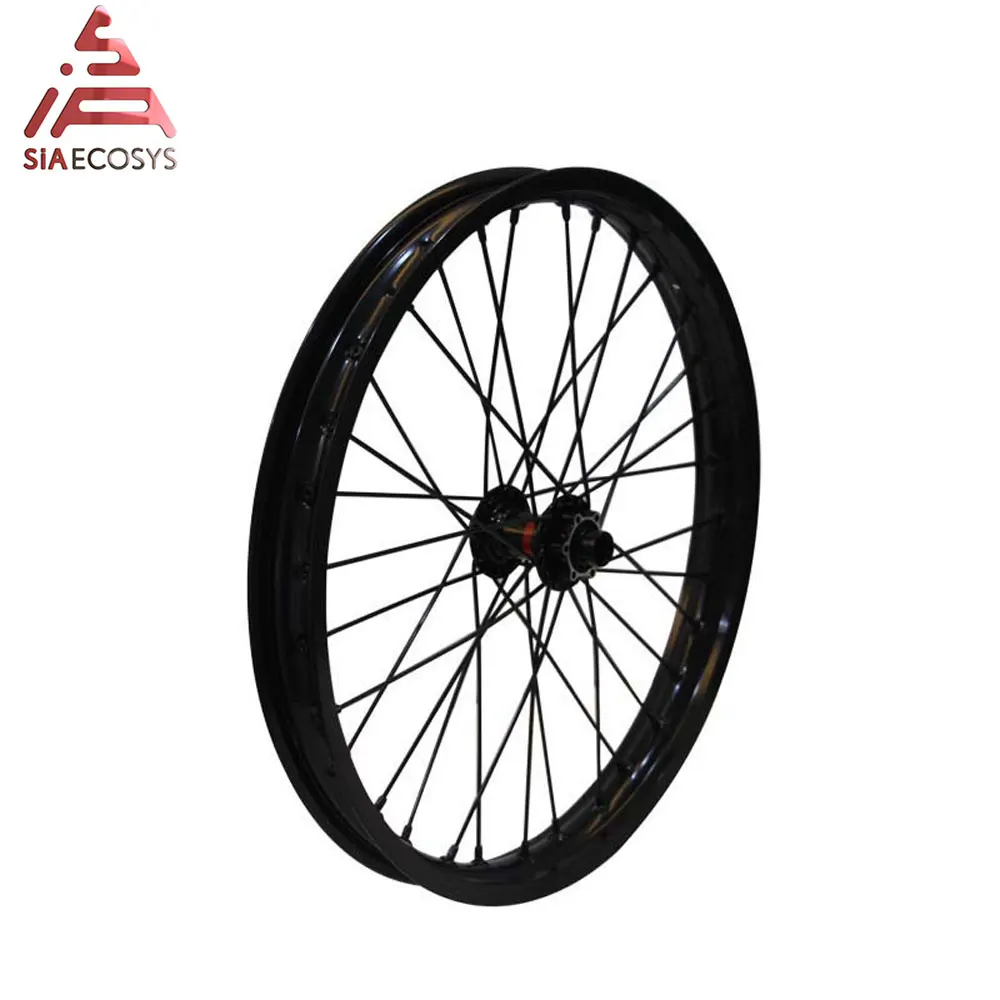

3. 19X1.6inch переднее колесо мопеда

1.60X19inch 2 Крест шаблон мопед переднее колесо Набор

32X10G спицы, серебряный цвет (черный цвет опционально) (железо с цинковым покрытием)

32 отверстия, 110 мм капли, черный

1.60X19inch 1 Крест шаблон мопед заднего колеса Набор

36X10G спицы, серебряный цвет (черный цвет опционально) (железо с цинковым покрытием)

QS 3000W 205 50H мотор эпицентра деятельности, 36 отверстий, 150 мм dropouts, черный (не включает мотор)

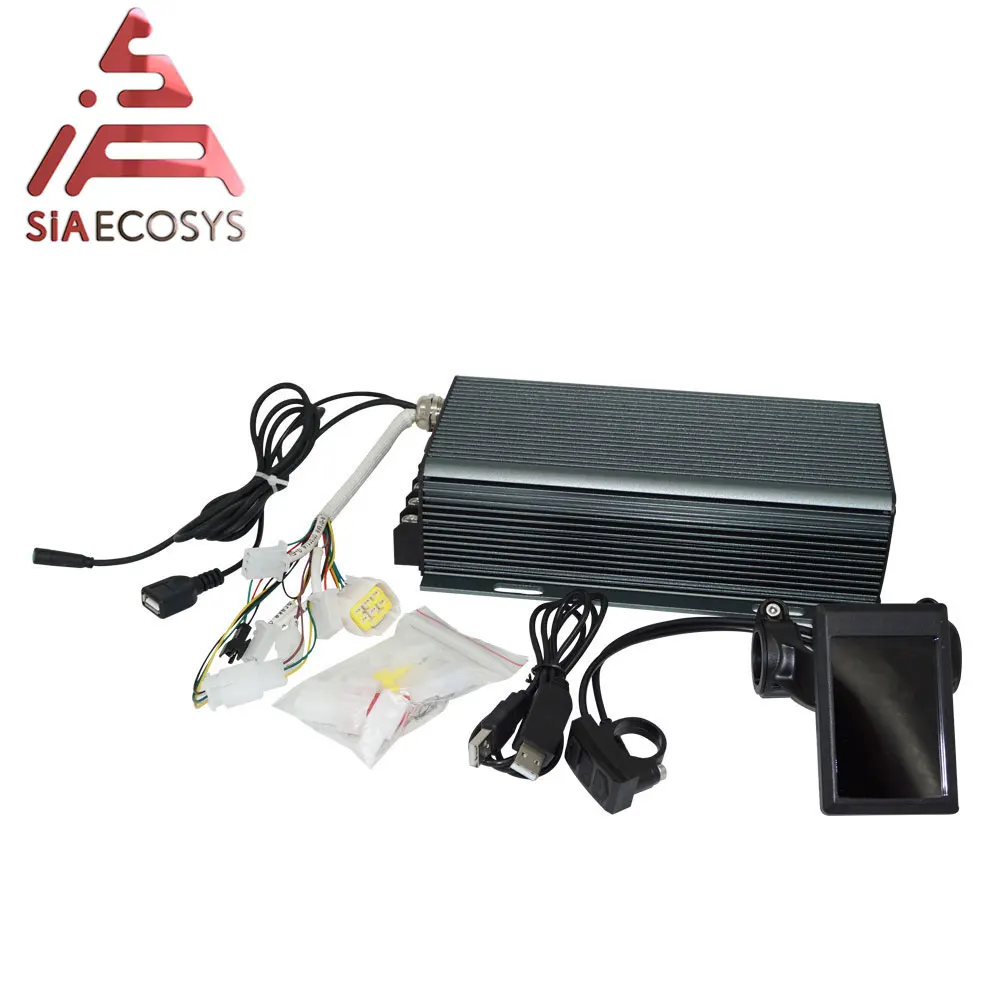

5. Контроллер двигателя Sabvoton 72150 (настроен для спидометра H6)

1). Контроллер синусоидальной волны, программируемый, с функцией regen

2). Предел тока постоянного тока: 150A

3). Макс. Фазовый ток: 350A

4). Защита фазового тока: 450A

5). Напряжение батареи: 24-72 В номинальное, макс. 95 в

6). Включает в себя одну контроллер

7). Размер контроллера: 247 мм * 146 мм * 62 мм

8). Вес нетто: 2,2 кг

9). По умолчанию включает адаптер bluetooth.

10). Функция по умолчанию: зал, дроссельная заслонка, электрический тормоз, высокий уровень тормоза, переключатель скорости...

11). Специальные функции: Водонепроницаемый

PS. Пожалуйста, обратите внимание, что нет датчика температуры для двигателя.

6. Цветной дисплей спидометра TFT H6

· 3,2 дюймовый цветной TFT экран

· 48 В/60 в/72 в источник питания

· Ток утечки выключения <1Ua

· Контроллер питания терминала рабочего тока 100 мА

· Нормальная рабочая температура прибора-20 ~ 65 °C

Функция

1. Дисплей батареи: 5 сегментов индикации мощности, значение напряжения каждого сегмента может быть установлено в соответствии с требованиями заказчика;

2. Режим скорости: скорость в режиме реального времени, максимальная скорость, средняя скорость AVG;

3. Отображение скорости: Диапазон отображения 00,0. ~ 99,9, км/ч км в час, миль/ч в час;

4. Вспомогательное положение: 0 ~ 9 файлов, из которых 0 передач является нейтральным и не повышается, 1 ~ 9 соответствует boost gear, и P отображается в 6 км push-режиме;

5. Дисплей фар: отображается при включении фар;

6. Температура двигателя: мониторинг температуры двигателя в режиме реального времени;

7. Режим пробега: совокупный пробег ODO, одиночный пробег поездки

8. WH.KM: Потребляемая мощность контроллера, wh/km

9. Температура двигателя.

10. Regen Ah: кумулятивный Ah во время контроллера в режиме regen.

11. Часы: встроенный аккумулятор, Настройка пользователя;

12. Часы: встроенный аккумулятор, пользователь устанавливает год, месяц, день, час, минуту и секунду.


6. Полуповоротная дроссельная заслонка с 3 скоростным тумблером

7. Дроссельная заслонка большого пальца для тормозов 0-5 В

Он может быть установлен в левой руке

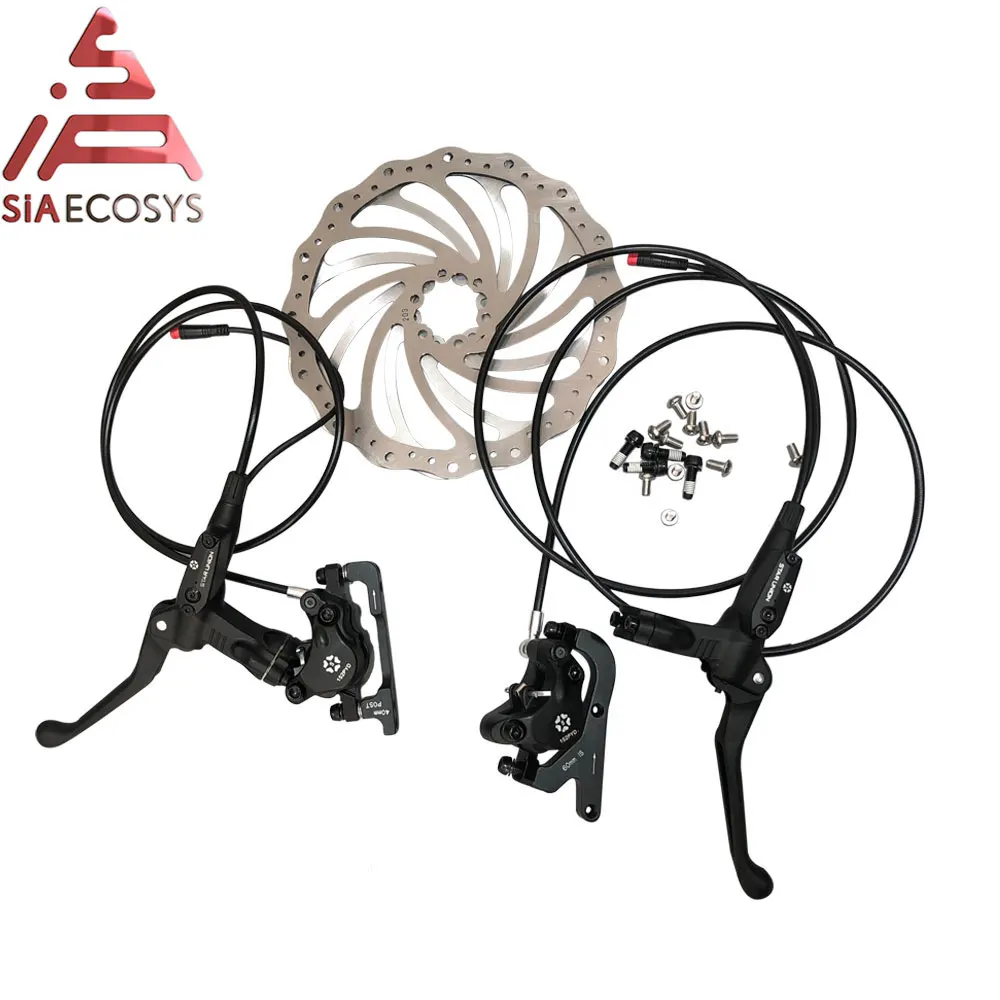

8. Велосипедный дисковый тормоз в сборе

Электрический велосипед кованые алюминиевые гидравлические дисковые тормозные системы в сборе

1. Модель: 152PYD + BS152

2. Включая 2шт 203 мм пластины, PCD6 * 44 мм, 2 мм толщина

3. Длина масла как спереди, так и сзади может быть настроена в соответствии с вашим e-велосипедом (900 мм спереди, 1600 мм сзади по умолчанию)

4. Каллиперы: двухпоршневые 2*21 мм

5. Расстояние установки передней шины: 74 мм (по умолчанию) или 51 мм

6. Расстояние установки задней шины: 51 мм

7. Проводка: два ядра проводки

8. Материалы: суппорт/рычаг кованый алюминий, кронштейн: литой алюминий

9. Ток: 1А (макс.)

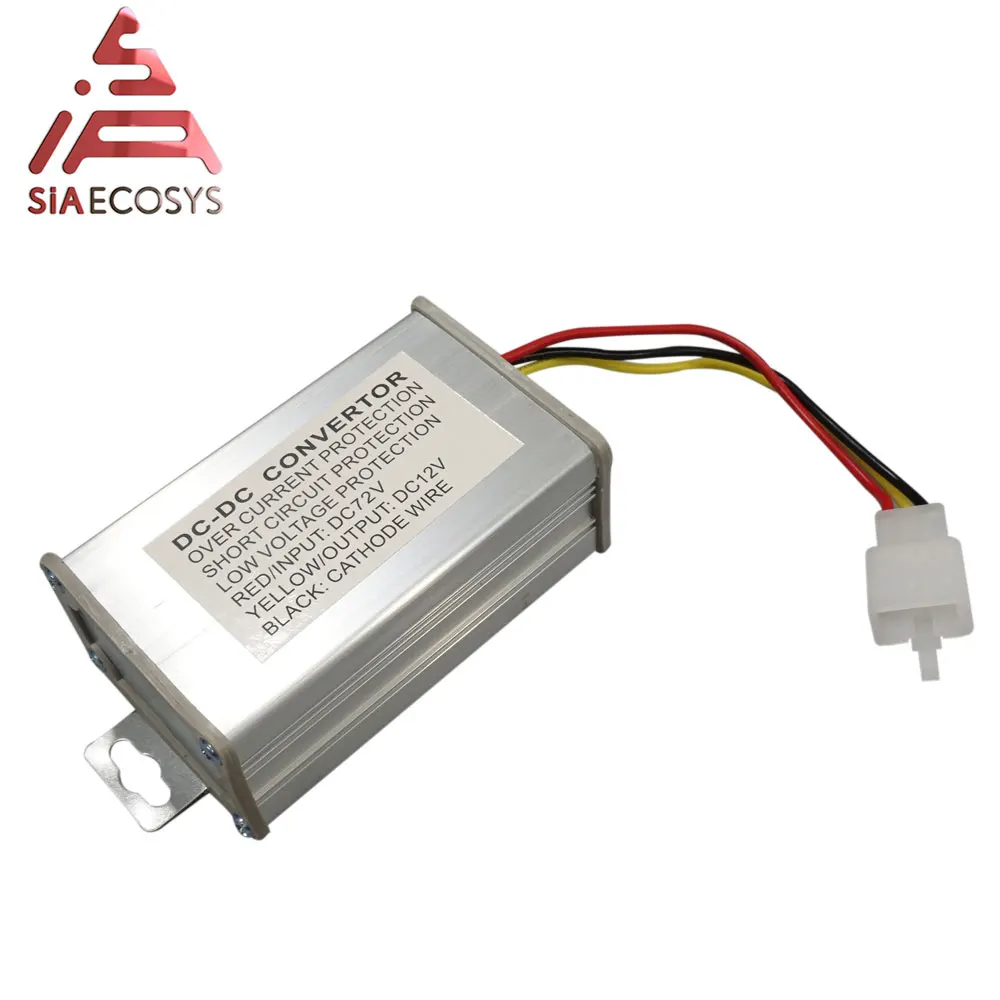

10. DC преобразователь

72V-12V, 10A

Пожалуйста, примите во внимание:

Доступен Дополнительный внешний вид, чертеж, Кривая производительности/отчет о тестировании.

Если вам нужна дополнительная техническая информация, пожалуйста, свяжитесь с нами.

Мы дадим вам ответ в течение 12 часов.

Применение для QS 205 3000W 205 V3 электродвигателя
