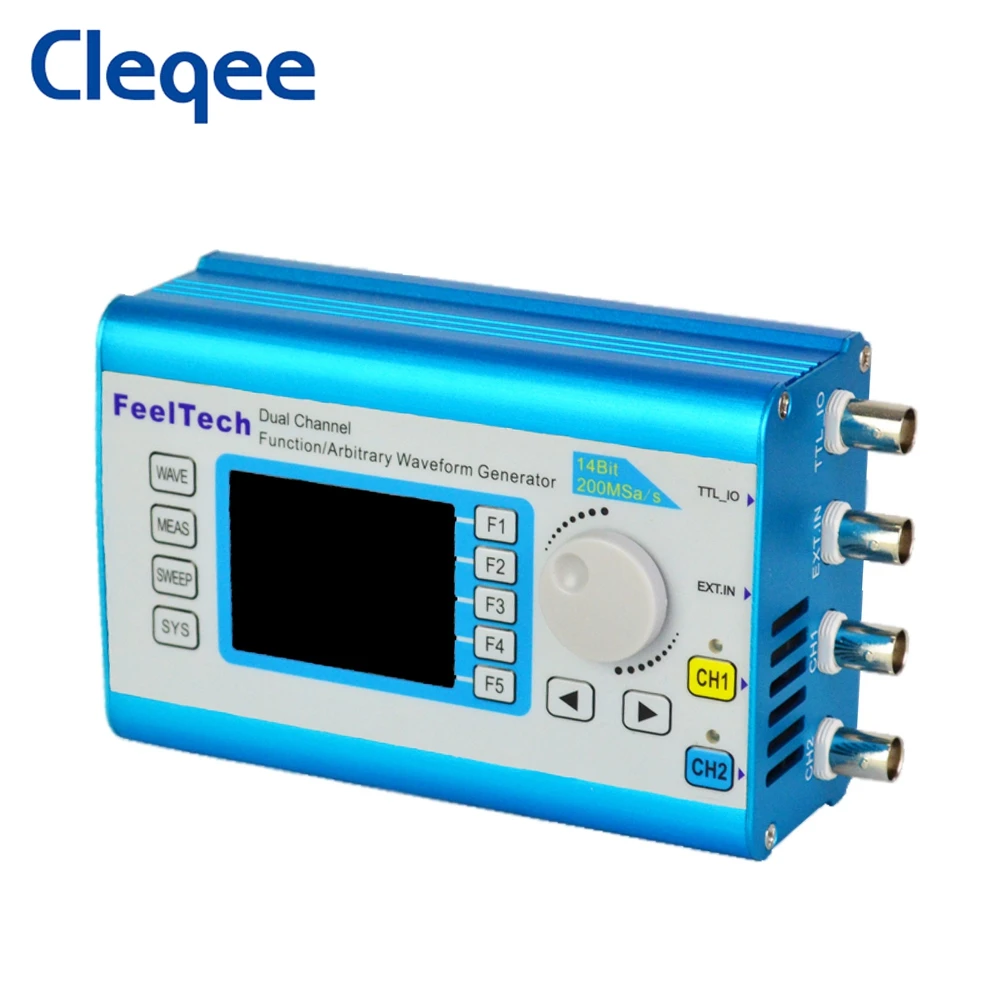

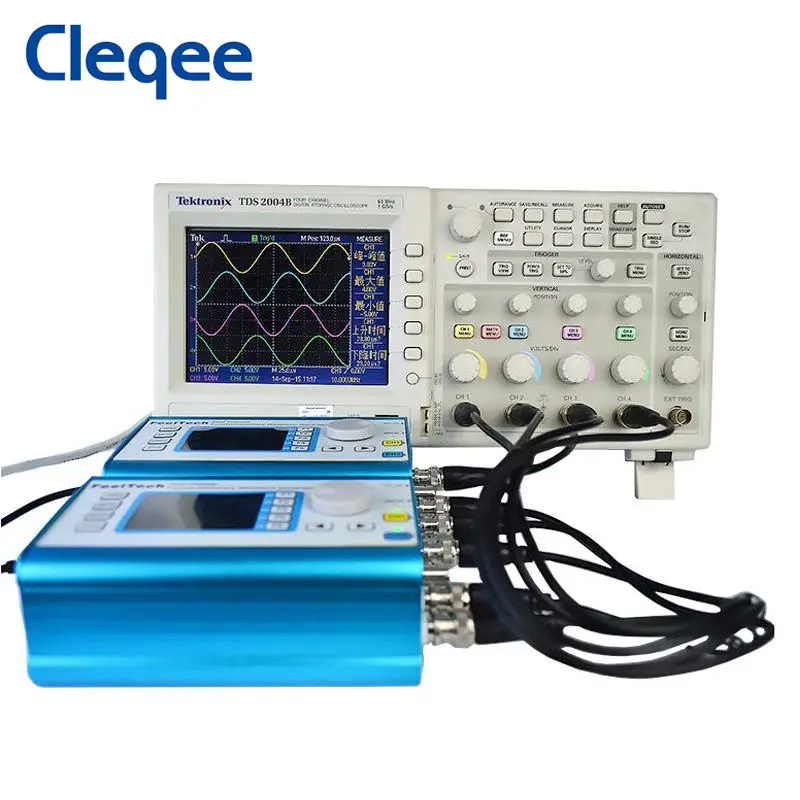

FY2300 6 МГц цифровой DDS двухканальный генератор сигналов произвольной формы 200MSa/s 12

FY2300 6 МГц цифровой DDS двухканальный генератор сигналов произвольной формы 200MSa/s 12

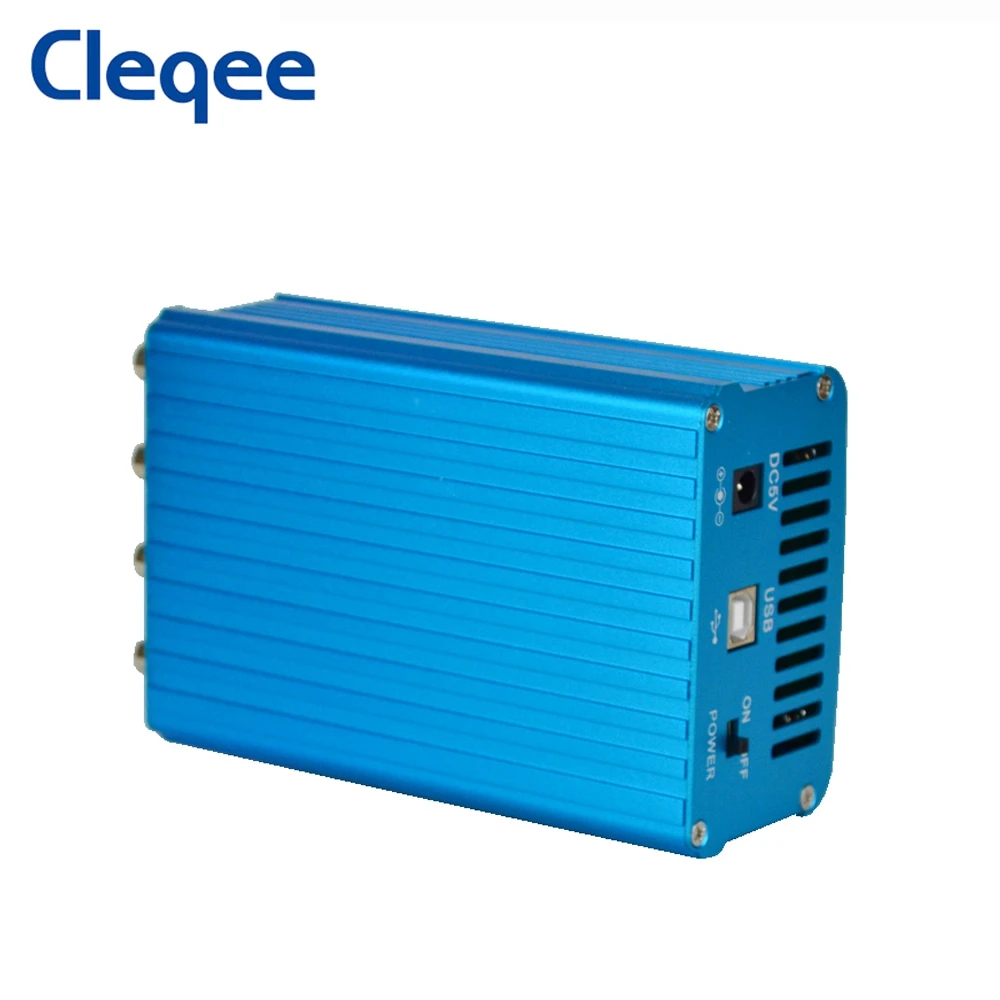

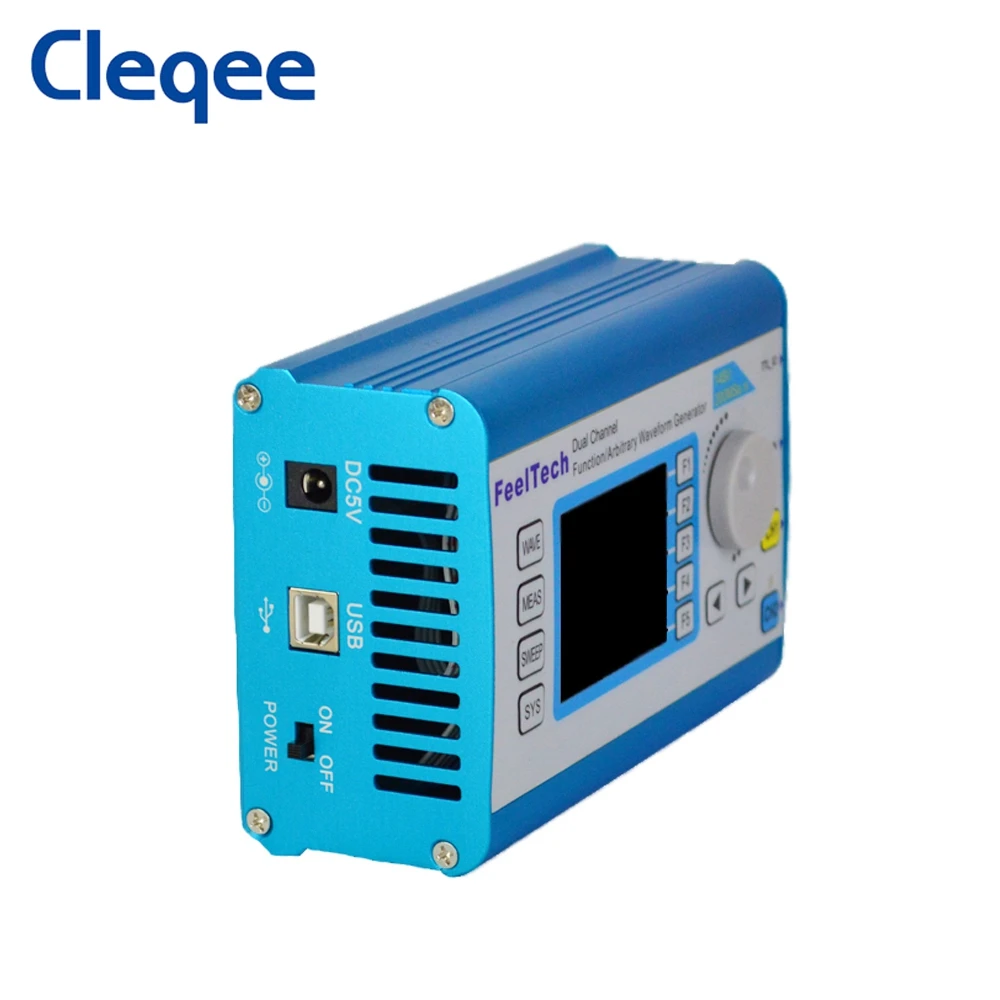

Двухканальная функция серии FY2300/генератор сигналов произвольной формы-это многофункциональный генератор сигналов al, интегрирующий функциональный генератор сигналов, генератор сигналов произвольной формы, Генератор импульсных сигналов, генератор звуковых сигналов, счетчик и счетчик частоты с отличной производительностью. Этот инструмент использует крупномасштабную интегральную схему CMOS и высокоскоростной микропроцессор MCU. Внутренняя цепь использует SPXO в качестве основного стандарта, чтобы гарантировать стабильность сигналов. Технологии поверхностного монтажа улучшает помехоустойчивость и длительный срок службы.

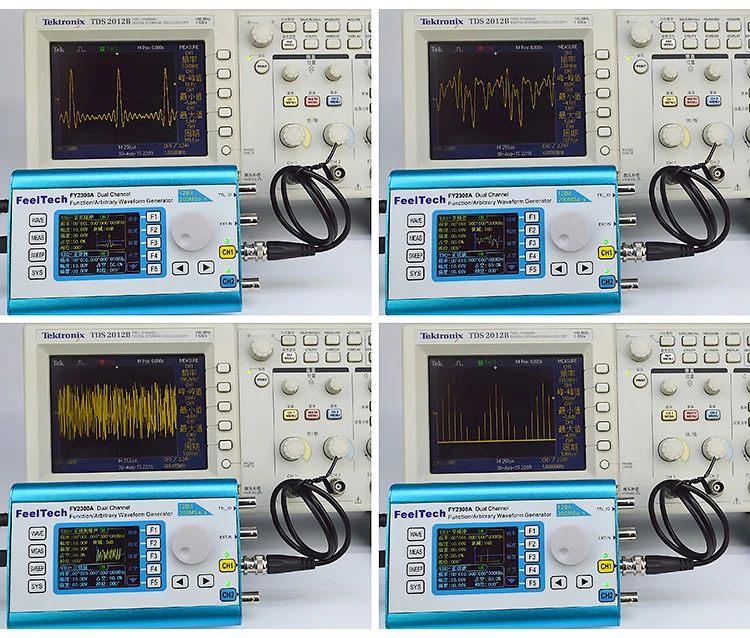

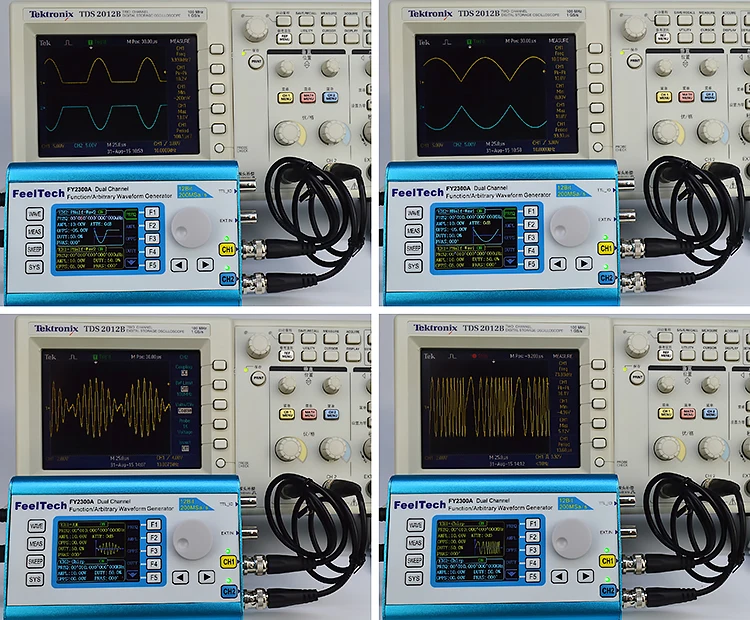

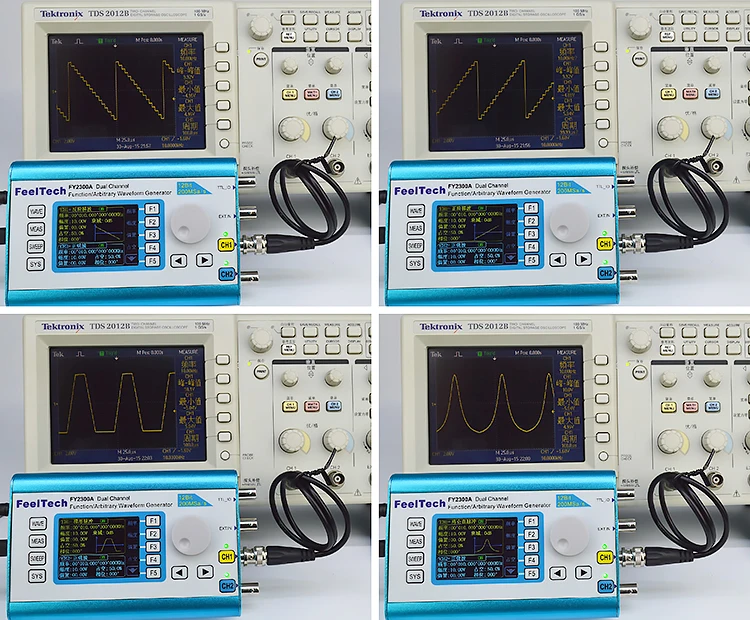

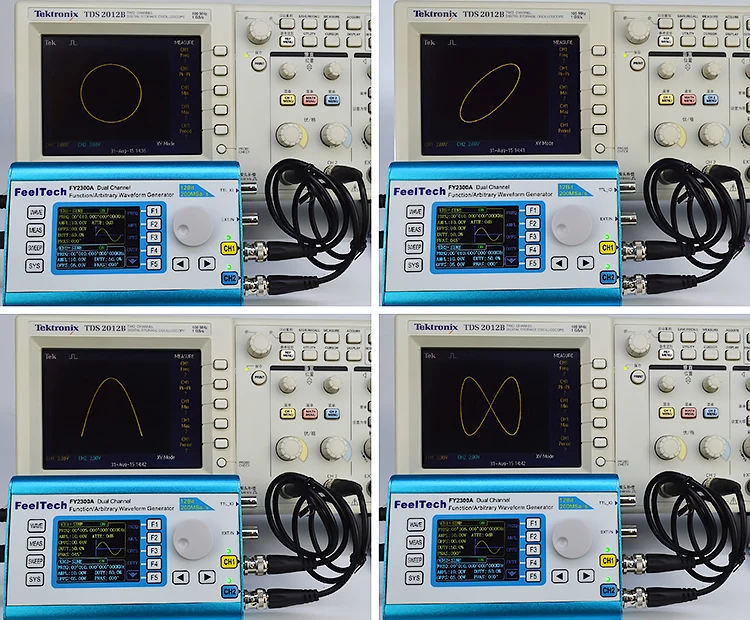

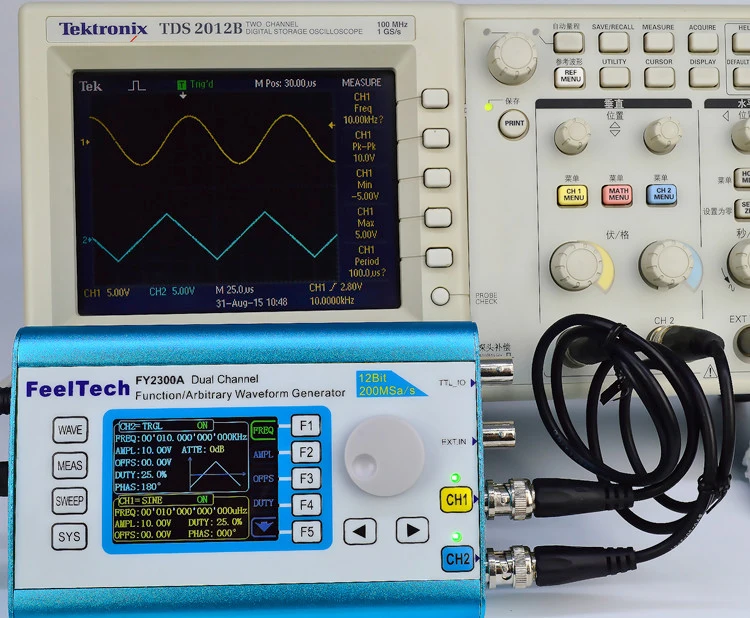

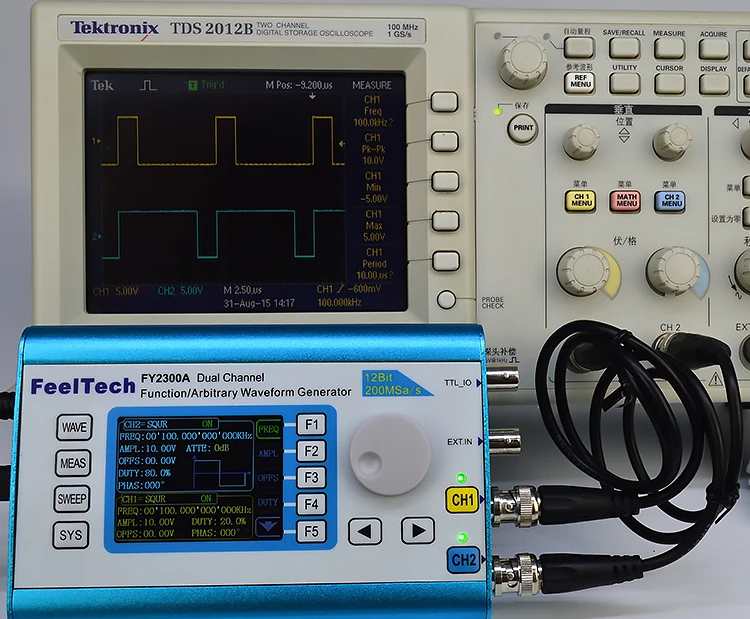

Этот инструмент имеет двойные каналы, которые могут выводить 31 предустановленный DDS сигнал, включая синус, квадрат, треугольник (рампа), подъемный пилообразный зуб, осевой зуб, пульс Lorenz, мультитон, шум, кардиограмма, трапециевидный пульс, синк пульс, узкий пульс, Гаусс белый шум, AM, FM, шаг и пользовательский сигнал. Он также может выводить электрический уровень TTL. Оба канала полностью независимы

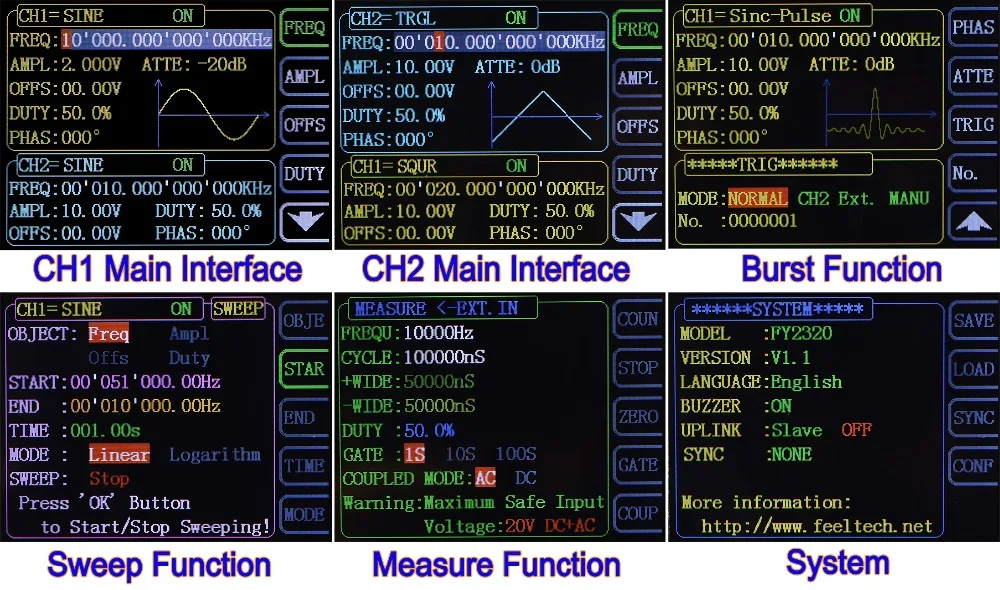

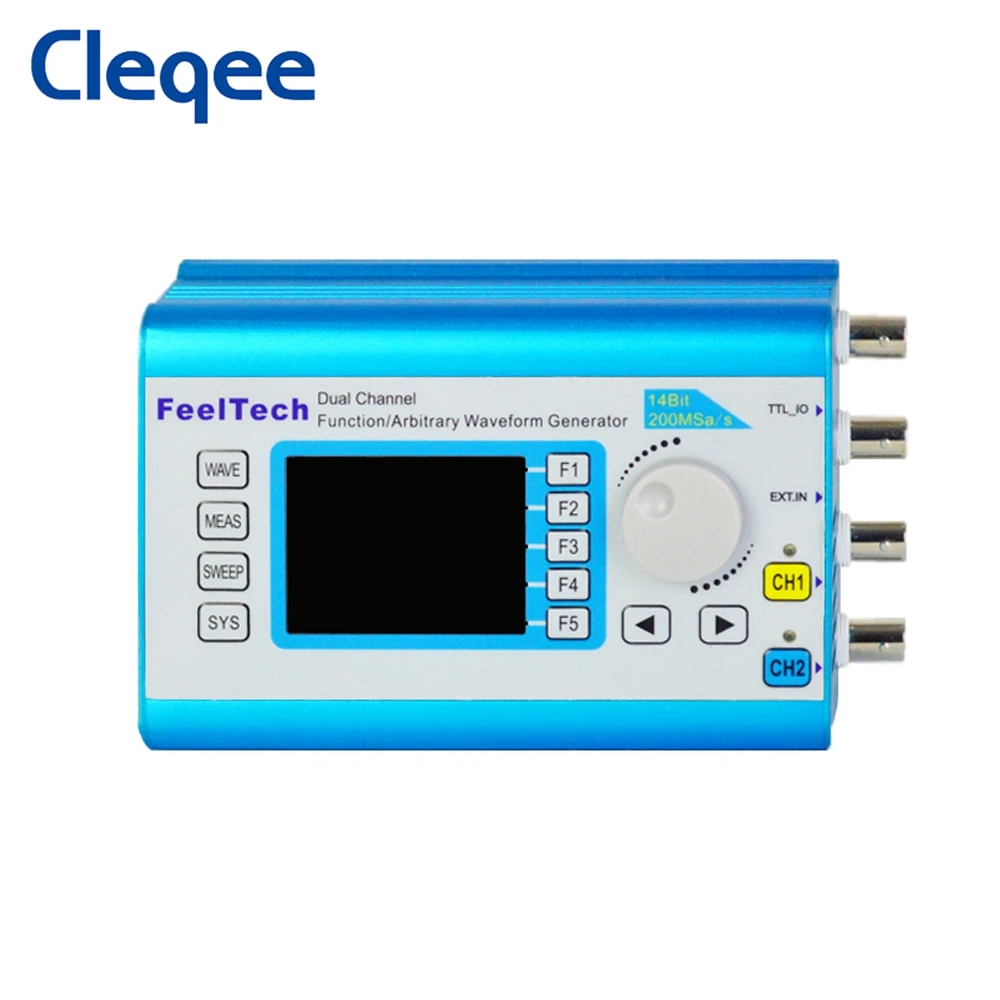

Он имеет дружественный взаимный интерфейс человека-машины. 2,4 дюймов TFT Цвет ЖК-дисплей с 320 × 240 разрешение может отображать все параметры каналов, так и в настоящее время функции всех кнопок. Сочетания клавиш упрощают все сложные операции и экономят время. Пользователи могут быть опытными после нескольких минут практики.

Преимущества этого инструмента в генерации сигналов, подметании формы волны, измерении параметров и других областях, делают его идеальным оборудованием для инженеров-электроники, лабораторий, производственной линии, университета, научно-исследовательские учреждения и так далее.

Параметры частоты

Частотный диапазон

FY2300

-2 м

FY2300

-6 MГц

FY2300

-10 МГц

FY2300

-15 МГц

FY2300

-20 м

Синусоида

0 ~ 2 МГц

0 ~ 6 MГц

0 ~ 10 МГц

0 ~ 15 МГц

0 ~ 20 МГц

Прямоугольная волна

0 ~ 2 МГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

Треугольники волна

0 ~ 2 МГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

Пилообразный сигнал

0 ~ 2 МГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

Пульсовой волны

0 ~ 2 МГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL/CMOS волна

0 ~ 2 МГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

Произвольной формы

0 ~ 2 МГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

Разрешение

1μHz (0,000001 Гц)

Точность

± 5 × 10-6

Стабильность

± 1 × 10-6/3 часа

Импеданс

50Ω ± 10% (Типичный)

Фазы диапазон

0 ~ 359 °

Фазы Разрешение

1 °

Характеристик формы волны

Типы сигналов

Синус, квадрат, треугольник, пилообразный, пульс, пандус, TTL, CMOS, мультитон, шум, кардиограмма, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM, шаг. Произвольная форма волны и т. Д.

Сигналов Длина

2048 точек

Частота дискретизации

200MSa/s

Вертикальный Разрешение

12 бит

Синусоида

Гармоническое подавление

≥ 45 дбк (<1 МГц);≥ 40 дбк (1 МГц ~ 20 МГц);

Суммарный коэффициент гармонических искажений

<0.8% (20 Гц ~ 20 кГц, 0dBm)

Прямоугольная волна

Время подъема/падения

≤ 20ns

Выброс

≤ 7.5%

Рабочий цикл

0.1% ~ 99.9%

Пилообразный сигнал

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Амплитуда (50 Ом)

10mVpp ~ 20Vpp(Freq.<= 15 МГц);10mVpp ~ 15Vpp(Freq.>15 МГц)

Амплитуда Разрешение

1 мВ (аттенюат 20 дБ)

Амплитуда стабильности

± 0.5%/ 5 часов

Амплитудно-это действительно плоский экран

± 5%(<10 МГц);± 10%(>10 МГц);

Сигналов Выход

Импеданс

50Ω ± 10% (Типичный)

Защита

Все каналы может работать более чем 60 секунд в тех случаях, когда нагрузка короткого замыкания.

DC офсетная печать

Офсетная печать диапазон

± 10V

Офсетная печать Разрешение

0,01 V (0,001 V с амортизацией)

TTL Выход

Электрический уровень амплитуды

> 3Vpp

Разветвителя

> 20 TTL нагрузки

Время подъема/падения

≤ 20ns

КМОП-матрица Выход

Низкое электро уровня

<0,3 V

Высокая электрический уровень

1 В ~ 10 в

Время подъема/падения

≤ 20ns

Измерение наружных размеров

Частотомер

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 класса регулируется (1S,10S,100S)

Счетчик

Диапазон

0-4294967295

Муфта режим

Постоянный ток, переменный ток,

Подсчитывая режим

Руководство по эксплуатации

Вход Напряжение диапазон

0.7Vpp ~ 20Vpp

Период измерения

Разрешение 5nS, Макс. Лимит 10S

Импульсный Ширина измерения

Разрешение 5nS, Макс. Лимит 10S

Развертки

Развертки Тип

Линейная развертка или: логарифмическая развертка

Развертки объекты

Частота, амплитуда, смещение и длительным сроком службы

Время развертки

0,01 S ~ 999,99 S/шаг

Диапазон настройки

Исходное положение и финальная позиция может быть установлена произвольно.

Диапазон развертки

Оно определяется развертки параметр настройки

Общие характеристики

Дисплей

Дисплей Тип

2,4 дюймов TFT цветной дисплей.

Сохранить и нагрузки

Количество

20

Позиция

От 01 до 20 (01 для значения по умолчанию)

Интерфейс

Тип

USB к последовательному интерфейсу.

Общении Скорость

9600bps

Протокол

Режим командной строки, протокол полностью открыт.

Питание

Диапазон напряжения

DC5V ± 0,5 V

Зуммер

Можно включить/выключить с помощью настройки.

Защита окружающей среды

Температура: 0 ~ 40 ℃ Влажность: 0,5% 80%

Размеры

140*95*54,2 мм/5,51*3,74 * 2.13in (L * W * H)

Вес

419g/14,8 oz

Посылка Размеры

22,5*15*7,5 см/8,86*5,9 * 2.95in (L * W * H)
