Цельный набор для лазерной резки с автофокусом металлический и неметаллический

Цельный набор для лазерной резки с автофокусом металлический и неметаллический

Описание товара

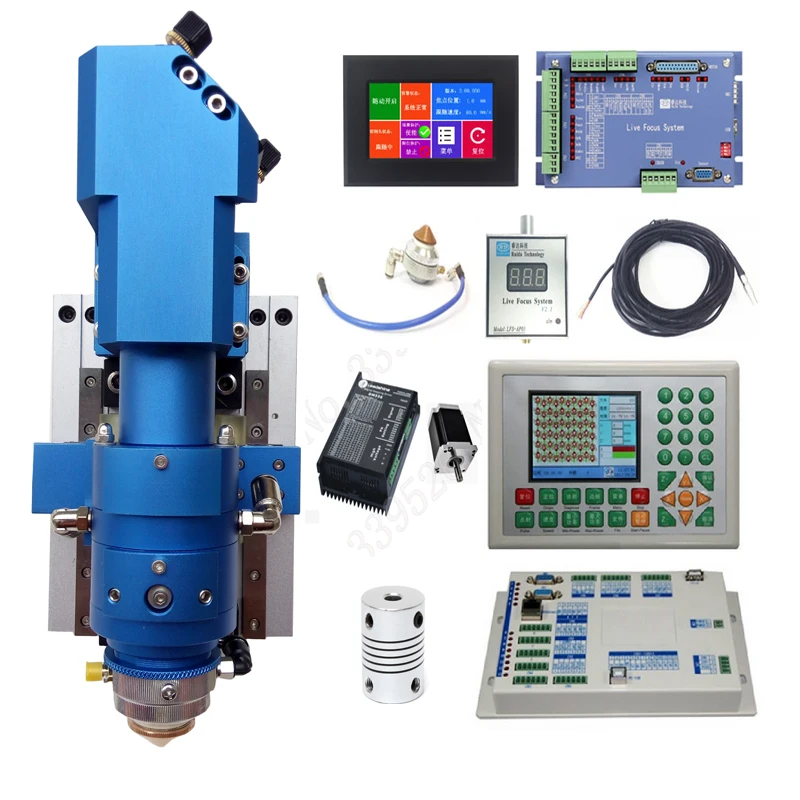

1 комплект включает:

1 шт. Автофокус CO2 Лазерная металлическая режущая головка
1 комплект CO2 лазерный контроллер RDC6332M

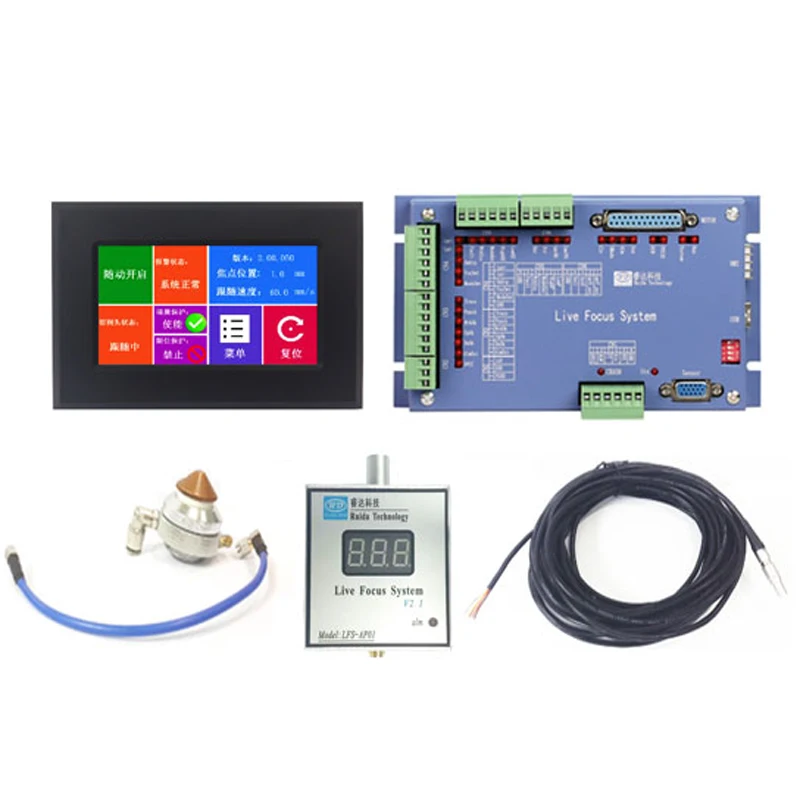

1 комплект LFS-AM-T43 системы датчика автофокуса

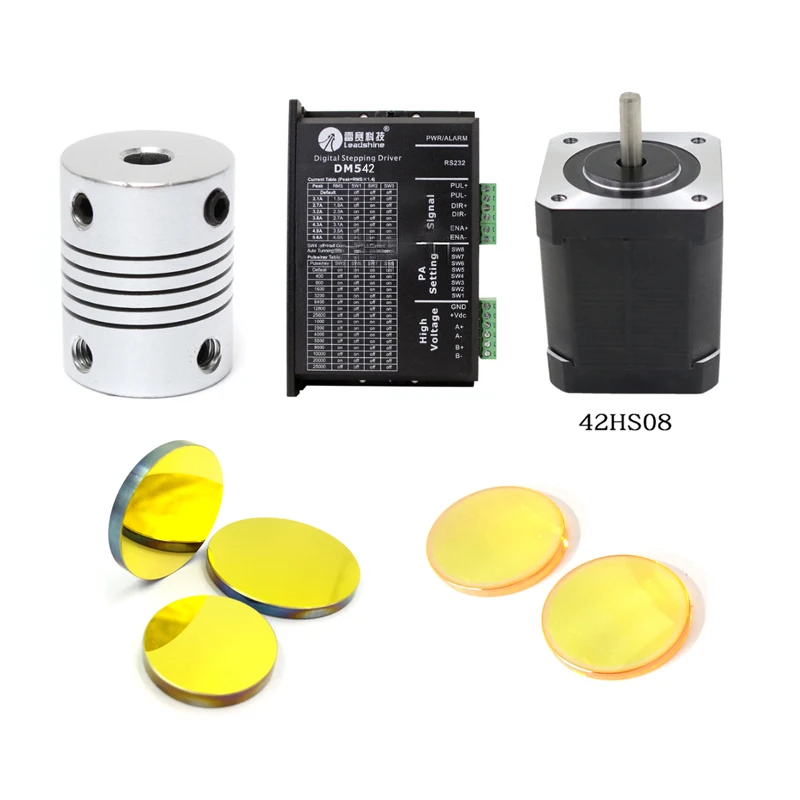

1 комплект в партии, 2 фазный двигатель (42HS08) и драйвер (DM556)
1 шт. 5*8 мм разъем вала
1 шт. концевой выключатель
3 зеркальных зеркала и 1 объектив focu
1 крепление для зеркала

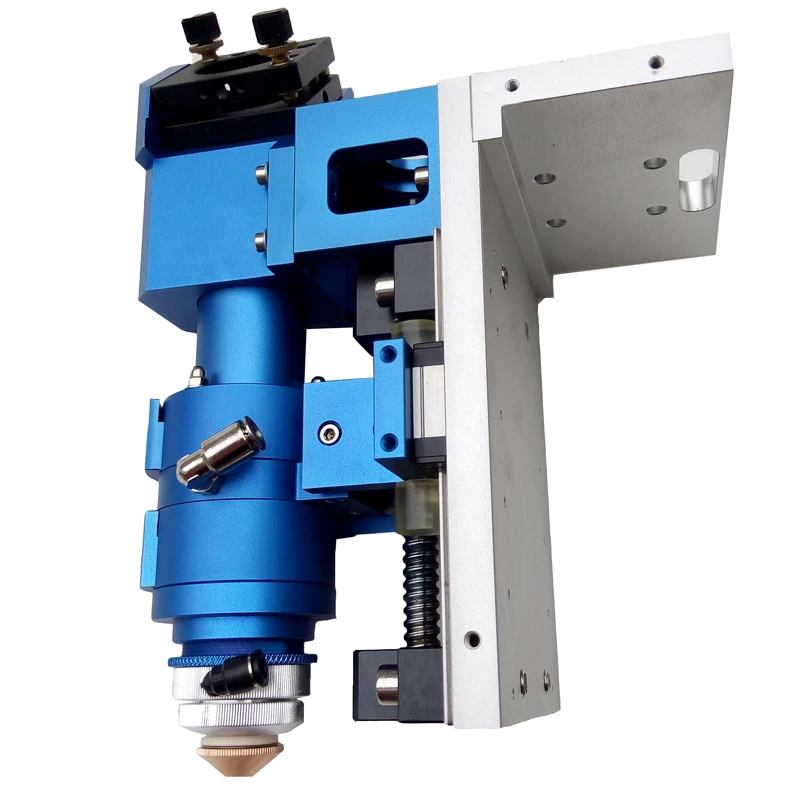

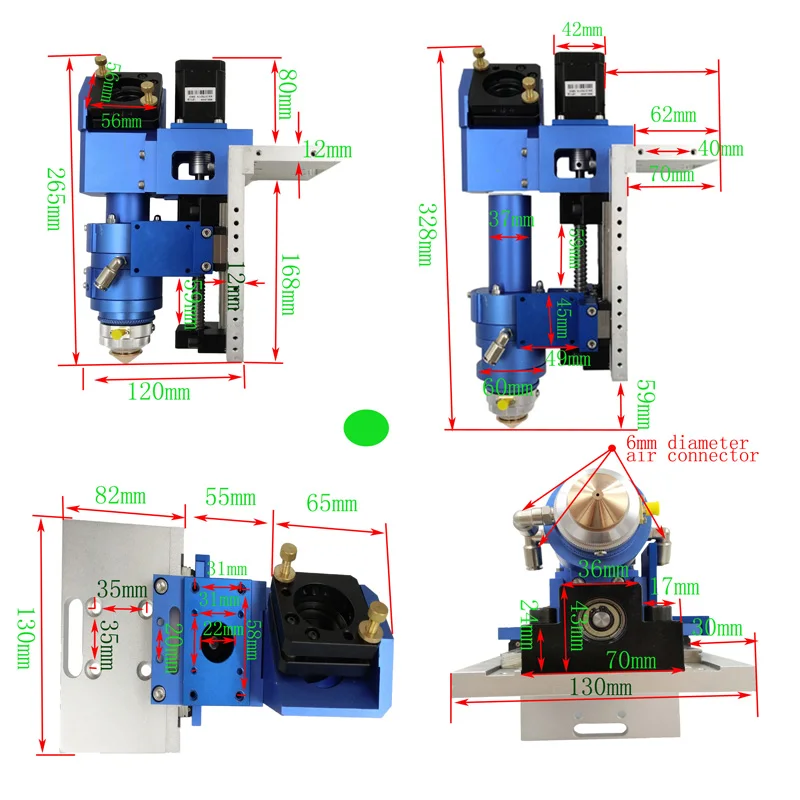

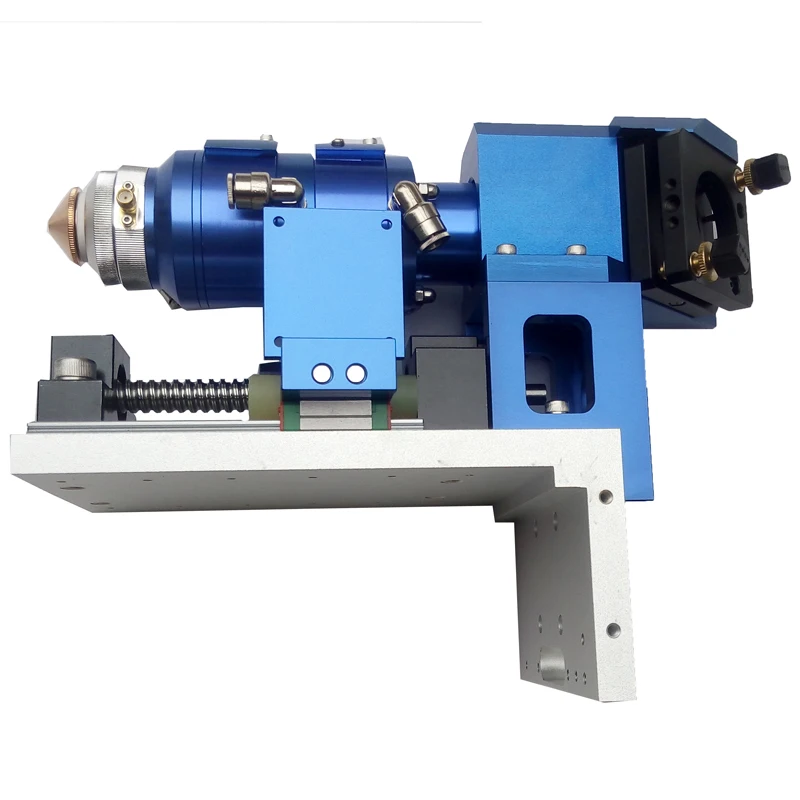

Лазерная режущая головка

Смешанная Лазерная режущая головка: Смешанная Лазерная режущая головка, также известная как металлическая/Неметаллическая Лазерная режущая головка, это также вызовет последующую лазерную режущую головку, это важная часть станка для лазерной резки металла. Этот вид лазерной головки отличается от обычной лазерной режущей головки, Которые могут резать металлические материалы и резать неметаллические материалы. Он в основном используется в средних и низких станках лазерной резки ниже 500 Вт, с системой регулировки высоты емкости, положение фокуса поверхности металлической пластины может быть точно отслежено, чтобы точно отрезать металлический материал.

Смешанная Лазерная режущая головка имеет сильное преимущество в применении средних и малых мощностей CO2 лазерных режущих машин и может поддерживать до 500 Вт лазерной мощности., с двойной структурой ящика, Длинное и короткое фокусное расстояние может резать металлические материалы или резать неметаллические материалы. Фокусирующая зеркальная структура с воздушным охлаждением/водяным охлаждением предотвращает перегрев линз и оптимизирует монтажный ящик для фокусировки линз, положительное или отрицательное фокусное расстояние можно отрегулировать по мере необходимости для достижения наилучших результатов резки.

1. Принцип:

Лазерный луч поступает в полость гибридной режущей лазерной режущей головки через зеркало и проходит через фокусирующее зеркало, чтобы концентрировать энергию лазерного луча в определенной точке, И расплавляет окружающий материал для формирования обрабатывающих отметок при высокой температуре для достижения эффекта резки.

Смешанная Лазерная режущая головка сотрудничает с системой регулировки высоты емкости, чтобы перемещать фокусирующее зеркало в соответствии с состоянием поверхности материала, изменить положение фокуса, И удерживайте положение фокуса на определенном расстоянии от поверхности доски, тем самым точно вырезая Металл ..

2. Компонент

1, передача по оси Z

2, трехмерный зеркальный кронштейн

3. Фокусирующая линза

4, режущая насадка

3. Характеристика

1. С частью передачи Z-axis, он может перемещаться вверх и вниз, чтобы точно отслеживать положение фокуса.

2. Использование двойной структуры ящика, длинный и короткий фокусное расстояние, пользователи могут легко заменить фокусирующее зеркало различной фокусной длины s, для достижения резки различных материалов, не нужно повторно проверять положение фокуса.

3. Хорошая герметичность и может выдерживать высокое давление газа во время резки металла

4. Используется коническая режущая насадка, а форма газовой струи благоприятна для резки металлической тонкой пластины.

5. Использование фокусирующей линзы с воздушным охлаждением/водяным охлаждением предотвращает перегрев объектива.

4. Прикладная промышленность

Он может резать металлические материалы, такие как нержавеющая сталь, углеродистая сталь и оцинкованный лист, а также неметаллические материалы, такие как акрил, МДФ, дерево, пластик, кожа и ткань.

В основном используется для обработки листового металла, резки рекламных слов, кухонной обработки из нержавеющей стали, рекламной промышленности, резки листового металла и других отраслей промышленности.

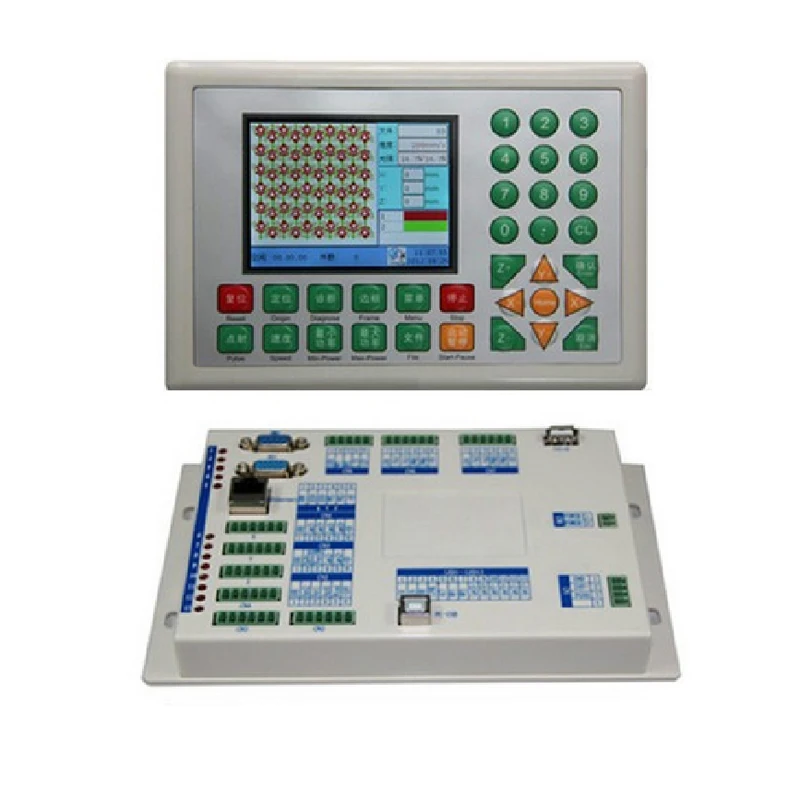

RDC6332M Co2 лазерный DSP контроллер

Введение продукта:

Металлическая и Неметаллическая система лазерной резки основана на RDC6332Mmotion контроллере. Используется с тонкой металлической пластиной и неметаллическими методами лазерной резки, эта система управления подходит для неметаллической лазерной резки и лазерной резки металла.

Функции:

Системное шифрование и параметры хранения на борту, емкость хранения файлов до 256 М.

Настраиваемый загрузочный экран, удаленное обновление программы контроллера

2 Цифровой оптический кабель/аналоговый лазерный интерфейс управления

Специальный интерфейс лазерного управления RF

Не более 4 с одноосным шаговым/Серводвигатель Обнаружение открывания/замкнутый шлейф управления

Мягкая/Жесткая защита координат предела для опционального

Линейная, круговая дуга и B сплайн интерполяция

Гибкий специальный интерфейс LFS, поддержка многих систем LFS от производителя

Поддержка различных технологий резки металла

Демонстрация товара
