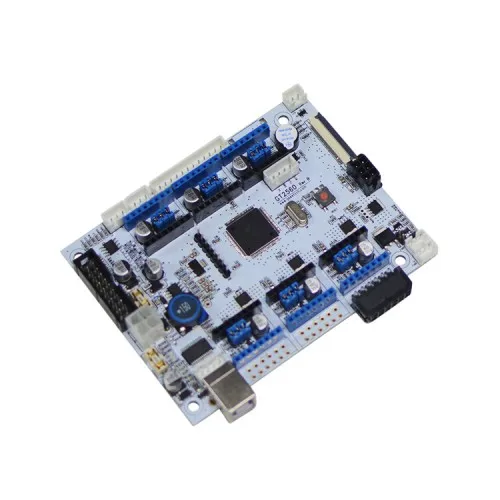

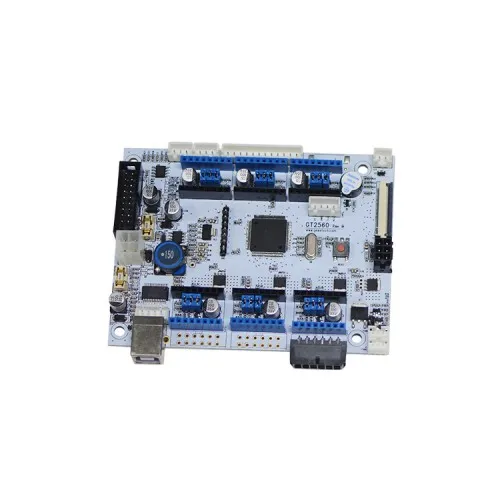

Плата контроллера 3D-принтера GT2560 RE VB

GT2560-это компактная плата, которая интегрирована с мощной функциейArduinoMega2560+UltimakerИ Arduino Mega2560 +Ramps 1,4В отношении программного и аппаратного обеспечения и имеет больше премиум-функций: обтекаемые интерфейсы эффективно избегают ненужных проблем, хорошо регулируемое уплотнение компонентов высокоинтегрированные экономят больше места и легче монтируются на большинстве приложений.

5 шаговых двигателей, сменные модули, мощный процессор ATmega2560 с 256k памятью, рабочая частота 16 МГц, высокопроизводительный USB последовательный преобразователь FT232RQ/CH340, все это делает GT2560 идеальным выбором для платы управления 3d-принтером. Более того, GT2560 может работать от 12 В до 24 В, что дает более высокий крутящий момент и более высокую скорость вращения.

Журнал обновлений:

1. 3-х контактный прямой контакт добавляется для того чтобы соединить с 3D сенсорный датчик автовыравнивания.

2. Разъем USB не обеспечит 5 В для платы, если вам нужно обновить прошивку, пожалуйста, предоставьте внешний источник питания.

3. Порт питания был изменен с полого на твердый, чтобы обеспечить более высокую токопереносную способность.

4. Три Нагреватель разъем был изменен в синие: 2-контактный RC301 5,0 мм 15A

Особенности:

1. Интегрированный с мощной функцией Arduino Mega2560 + Ultimaker и Mega2560 + ramps 1,4 kit , GT2560 может не только занять полное место в отношении программного обеспечения и оборудования, но также имеет компактный размер, более удобное соединение и более стабильное.

2. Принять ATmega2560 в качестве основного чипа управления, в сочетании с высокопроизводительным USB последовательным преобразователемCH340C.

3. Блок питания: Рабочее напряжение 12V-24V; Двойной источник питания дизайн кормов для радиатор и логического часть отдельно. Ток составляет 12А для теплового слоя и 5А для других частей. Вентилятор охлаждения может поддерживать 12 В

4. Основная цепь принимает SMD предохранитель трубки, диод, добавленный в порт питания, может обеспечить обратную защиту всей цепи, кроме того, 5 в USB порт защищен с 500 мА восстанавливаемым предохранителем.

5. 3 выхода вентилятора 12 В и один выход ШИМ для светодиодного или другого осветительного оборудования.

6. 3 55Amp MOSFET (со светодиодным индикатором, фактический выход ограничен печатной платой и разъемом), все 3 MOSFET оснащены теплоотвода для обеспечения достаточного отвода тепла и стабильной работы.

7. Поддержка 5A4988 шаговые двигатели(3 для оси X/Y/Z и 2 для экструдеров); Разделение шагового двигателя может быть настроено с помощью переключателя, устраняя перемычки, легче в эксплуатации.

8. 3 датчика температуры на входе (рекомендуется термистор 100k)

9. Расширенный интерфейс LCD и sd-картыLCD2004ИС ЖК-дисплеем 12864, С помощью которого вы можете печатать без вашего ПК.

10. Прошивка является широко распространенным марлином, который славится своей стабильностью, удобством использования и высокой производительностью.

* Характеристики контактных разъемов:

Двигатель: XH (2,54 мм-4pin)

Вентилятор: PH (2,00 мм-3pin)

Фиксатор и термистор: XH (2,54 мм-2pin)

Для получения дополнительной информации о GT2560, пожалуйста, обратитесь кВики:
