Характеристики
Высокоточная AD/DA плата на борту ADS1256/DAC8532 позволяет добавлять высокоточные
Описание товара
Raspberry Pi AD/DA расширение
Обзор
Raspberry Pi GPIO интерфейс:Для подключения к Pi
AD/DA вход/выход:Винтовые клеммы
AD Вход:Pinheaders, pinout совместим со стандартом интерфейса датчика Waveshare, легко подключить различные аналоговые модули датчика
7,68 м кристалл
LM285-2.5:Обеспечивает справочное напряжение для чипа ADC
Фото резистор
Светодиодный индикатор на выходе
Потенциометр 10K
DAC8552:16-битный Высокоточный ЦАП, 2ch
Индикатор питания
ADS1256:24-битный Высокоточный ADC, 8ch (4ch дифференциальный вход)
ADC тестирование перемычки
Испытательный джемпер DAC
Перемычка для выбора мощности
Стандартная наземная конфигурация ADC:Когда AD single inputted, AINCOM Является эталонным терминалом, может быть подключен к GND или внешнему эталонному напряжению
Определение интерфейса
Штырь
Символ
Описание
1, 17
3,3 В
Источник питания (3,3 В)
2, 4
5 В
Источник питания (5 В)
3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40
NC
NC
6, 9, 14, 20, 25, 30, 34, 39
GND
Наземный
11
DRDY
ADS1256 готовые данные, низкий уровень активности
12
Сброс
Вход сброса ADS1256
13
PDWN
ADS1256 синхронизация/выключение питания, низкая активность
15
CS0
ADS1256 Чип выбрать, низкая активность
16
CS1
Чип DAC8552, низкий уровень активности
19
DIN
Ввод данных SPI
21
Выход
Выход данных SPI
23
SCK
Часы SPI
31, 33, 35, 37
GPIO
Расширение до сенсорного интерфейса
Фотографии

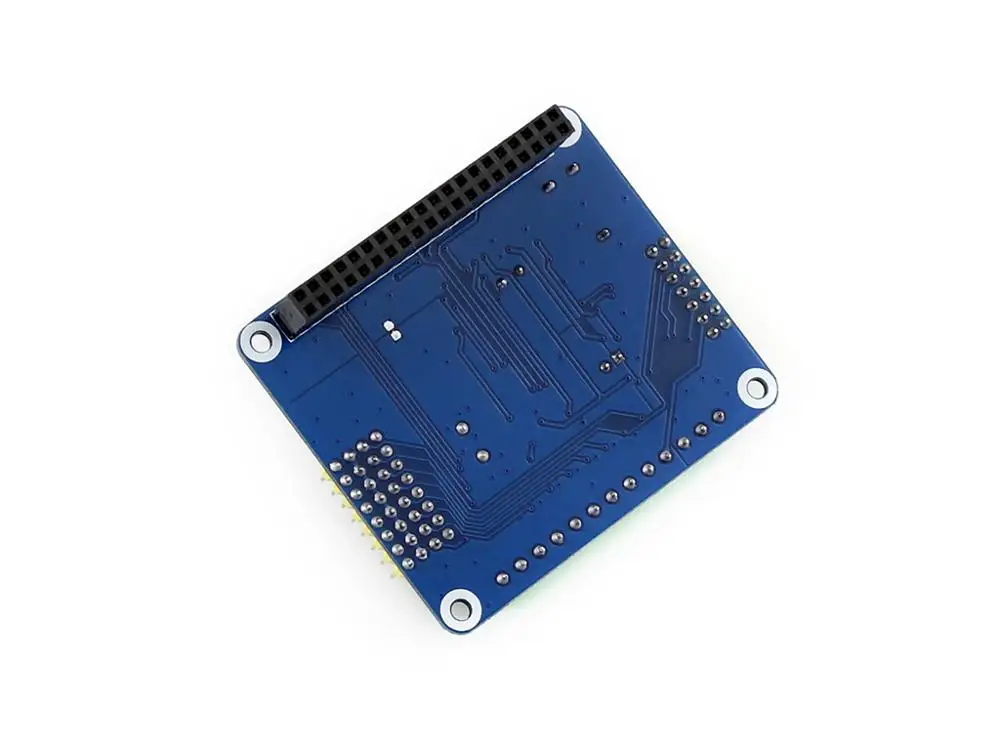

Высокоточный вид на заднюю панель AD/DA

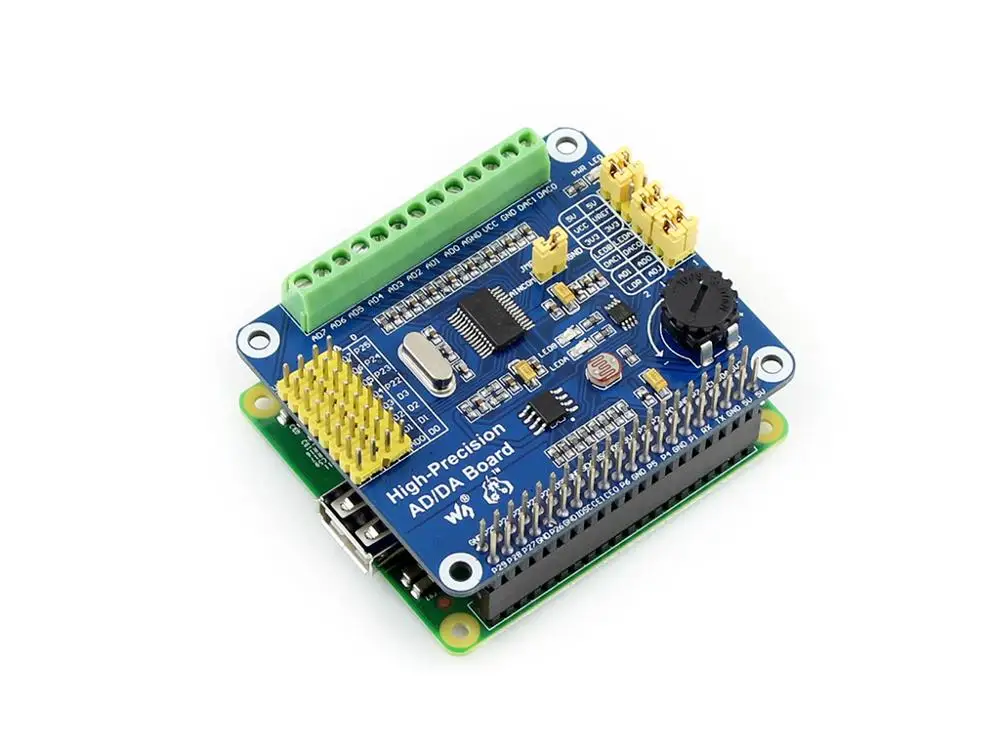

Подключение с RPi A +

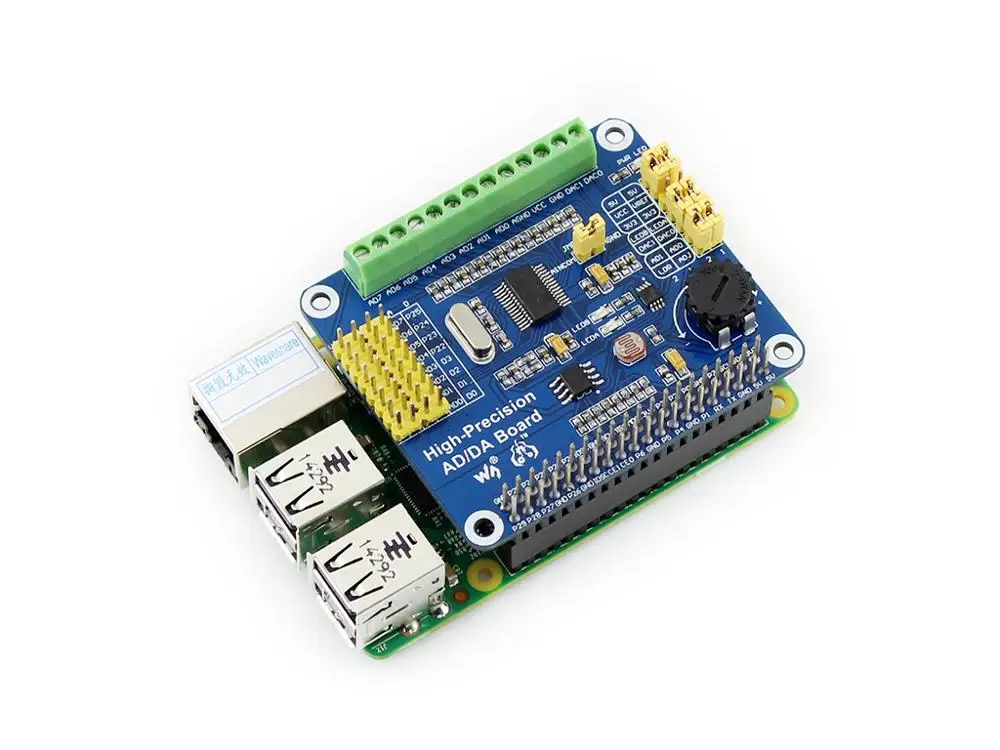

Подключение с RPi2 B

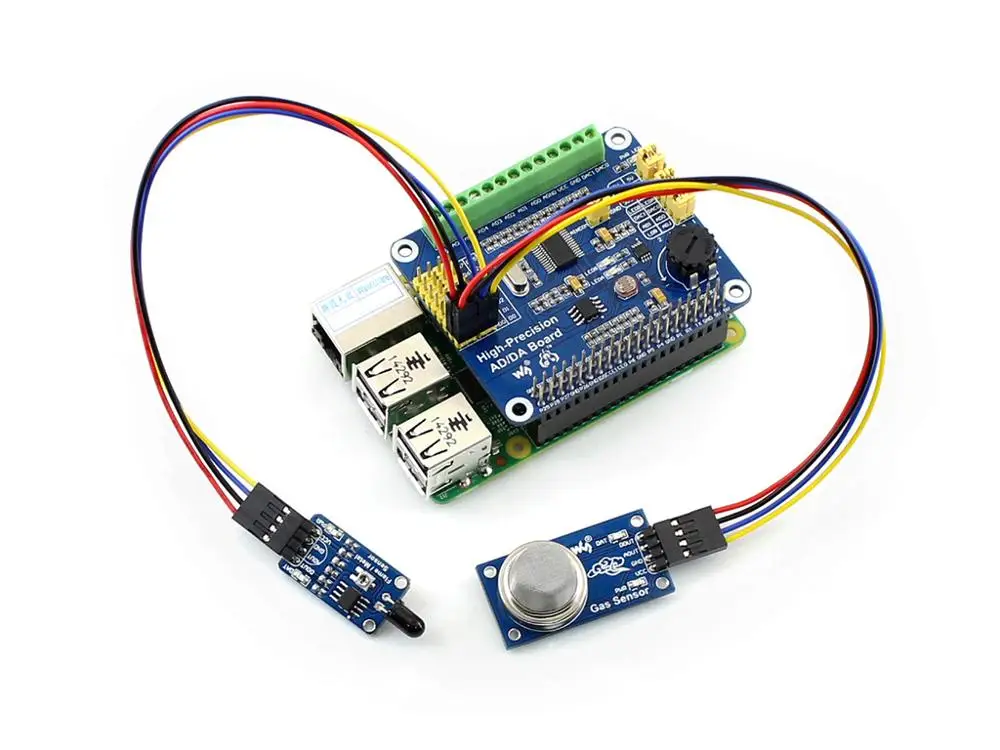

Подключение с датчиками
2.
![]()
Нет функции AD/DA на интерфейсе Raspberry Pi GPIO, это может беспокоить вас в разработке Pi. Однако это больше не будет проблемой. Высокоточная плата AD/DA позволяет добавлять высокоточные функции AD/DA к Raspberry Pi.
Особенности Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Бортовой ADS1256, 8ch 24bit Высокоточный ADC (4ch дифференциальный вход), 30ksps частота дискретизации Бортовой DAC8552, 2ch 16bit Высокоточный ЦАП Встроенный входной интерфейс через pinheaders, для подключения аналогового сигнала Pinout совместим со стандартом интерфейса датчика Waveshare, легко подключается к различным модулям аналогового датчика Встроенный входной/Выходной интерфейс через Винтовые клеммы, для подключения аналогового/цифрового сигнала Характеристики цепи обнаружения AD/DA, легко для демонстрации сигнала Что на борту
Raspberry Pi GPIO интерфейс:Для подключения к Pi
AD/DA вход/выход:Винтовые клеммы
AD Вход:Pinheaders, pinout совместим со стандартом интерфейса датчика Waveshare, легко подключить различные аналоговые модули датчика
7,68 м кристалл
LM285-2.5:Обеспечивает справочное напряжение для чипа ADC
Фото резистор
Светодиодный индикатор на выходе
Потенциометр 10K
DAC8552:16-битный Высокоточный ЦАП, 2ch
Индикатор питания
ADS1256:24-битный Высокоточный ADC, 8ch (4ch дифференциальный вход)
ADC тестирование перемычки
Испытательный джемпер DAC
Перемычка для выбора мощности
Стандартная наземная конфигурация ADC:Когда AD single inputted, AINCOM Является эталонным терминалом, может быть подключен к GND или внешнему эталонному напряжению
Определение интерфейса
Штырь
Символ
Описание
1, 17
3,3 В
Источник питания (3,3 В)
2, 4
5 В
Источник питания (5 В)
3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40
NC
NC
6, 9, 14, 20, 25, 30, 34, 39
GND
Наземный
11
DRDY
ADS1256 готовые данные, низкий уровень активности
12
Сброс
Вход сброса ADS1256
13
PDWN
ADS1256 синхронизация/выключение питания, низкая активность
15
CS0
ADS1256 Чип выбрать, низкая активность
16
CS1
Чип DAC8552, низкий уровень активности
19
DIN
Ввод данных SPI
21
Выход
Выход данных SPI
23
SCK
Часы SPI
31, 33, 35, 37
GPIO
Расширение до сенсорного интерфейса
Фотографии
Высокоточный вид на заднюю панель AD/DA
Подключение с RPi A +
Подключение с RPi2 B
Подключение с датчиками
Примечание: Raspberry Pi и датчики на фото не включены.
Размеры
Посылка
Вес:0,032 кг
Высокоточная доска AD/DA x 1 Набор винтов RPi (2 шт.) x 1 1.
2.
