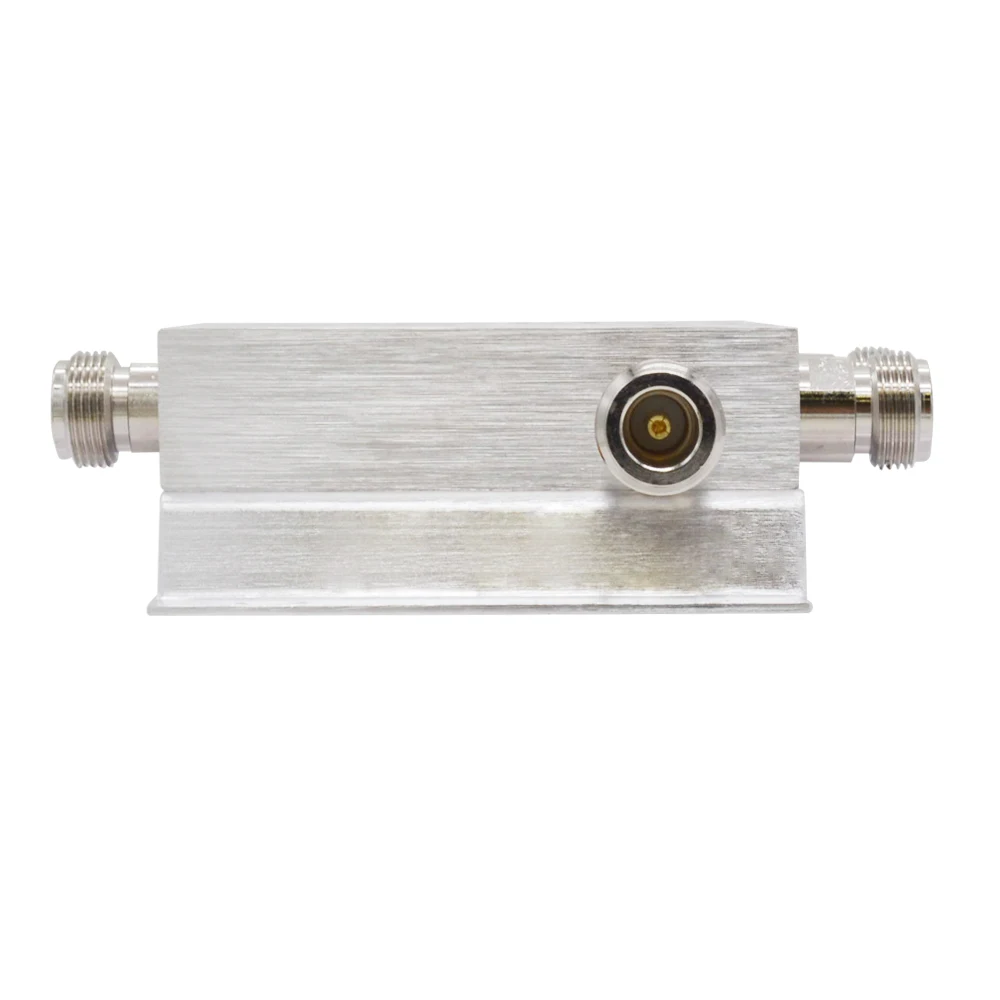

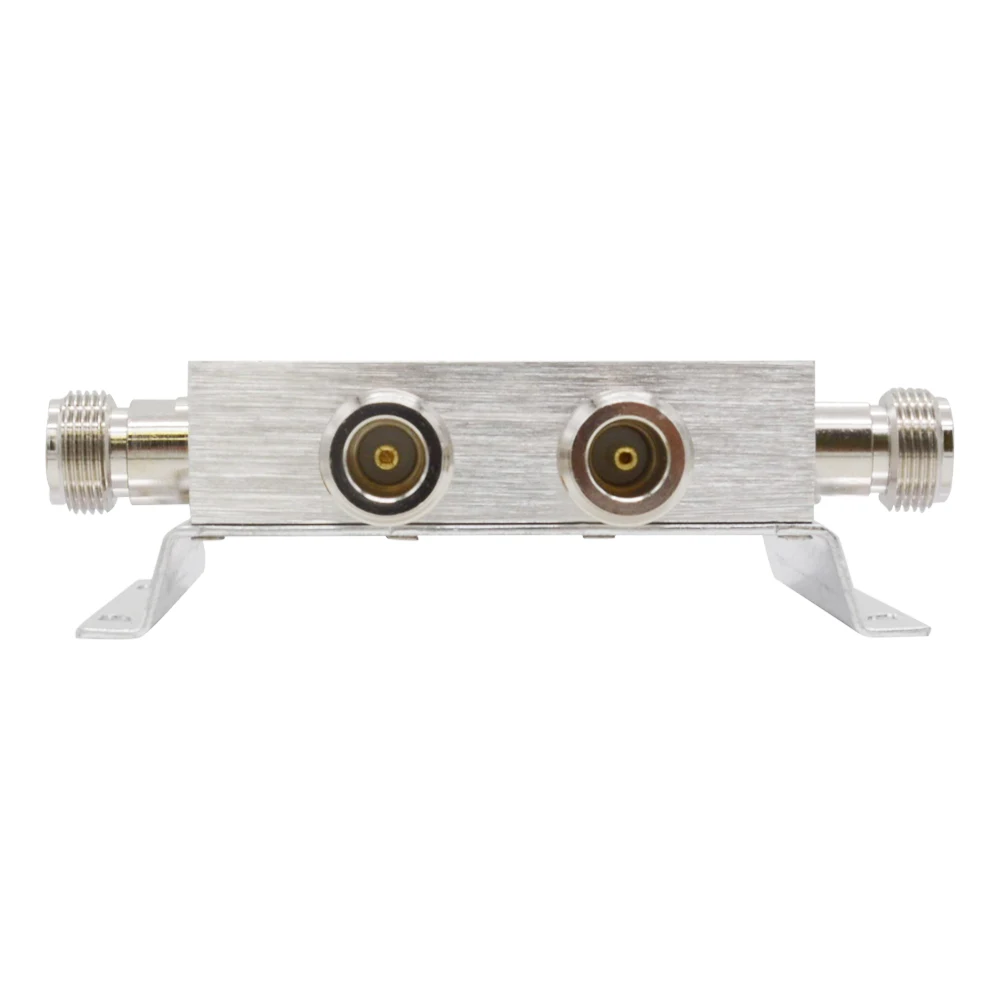

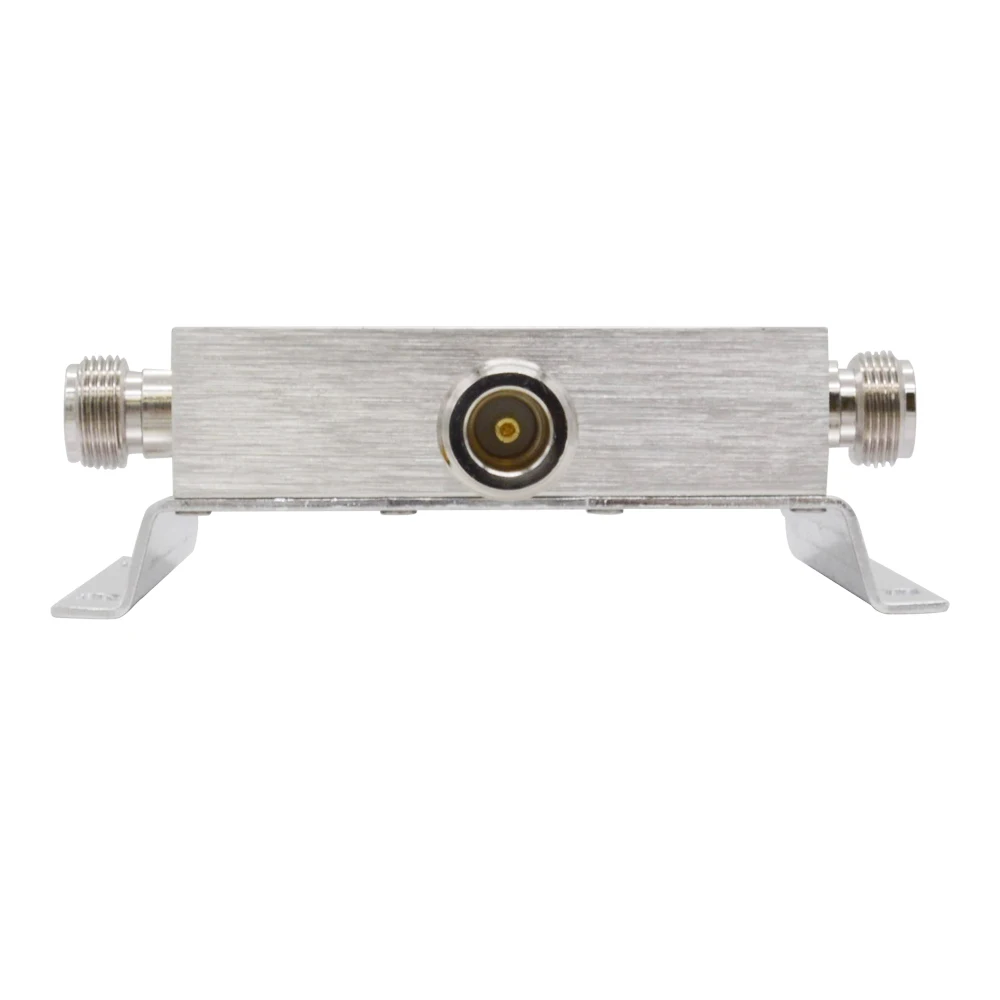

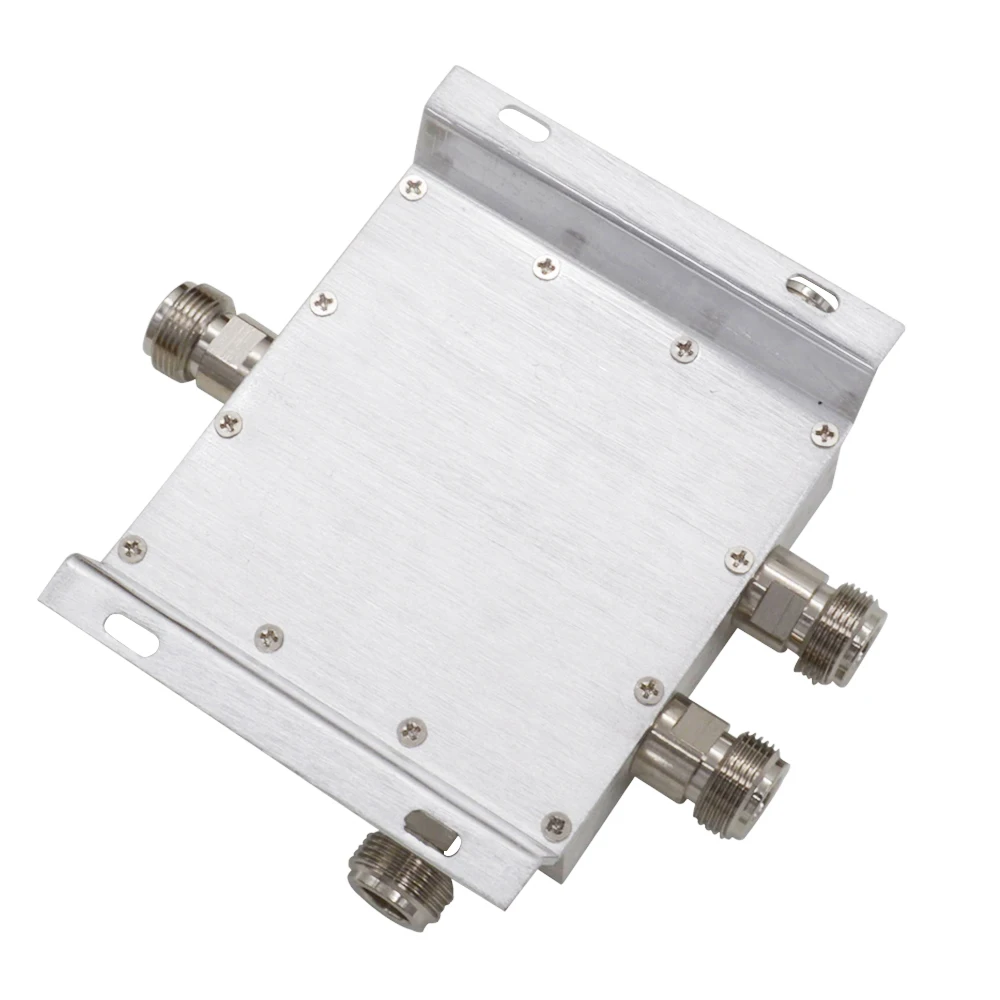

Разветвитель мощности N 1 In/To 4 380 ~ 2500 МГц для усилителя сигнала GSM CDMA 3G подключение

Разветвитель мощности N 1 In/To 4 380 ~ 2500 МГц для усилителя сигнала GSM CDMA 3G подключение

RM13339687390209117

Информация о продукте:

Разделитель питания называется разделителем мощности. Это устройство, которое делит энергию одного входного сигнала на два или более одинаковых или неодинаковых выходов питания. Он также может синтезировать несколько сигналов энергии в один выход. Это также можно назвать комбинатором.

Между выходными портами делителя Мощности должна быть обеспечена определенная степень изоляции. Разделители питания обычно делятся на два (один вход и два выхода) ; 3 (один вход и три выхода) ;4 (один вход и четыре выхода) в соответствии с выходом.

Основными техническими параметрами делителя Мощности являются потери энергии (включая потери вставки, потери распределения и потери отражения), соотношение стоящей волны напряжения каждого порта, Изоляция между портами распределения питания, амплитудный баланс градусов, фазовый баланс градусов, мощность и частотный диапазон. Ширина и так далее.

Спецификация:

Модель No.

OJ-S101-4

Предмет

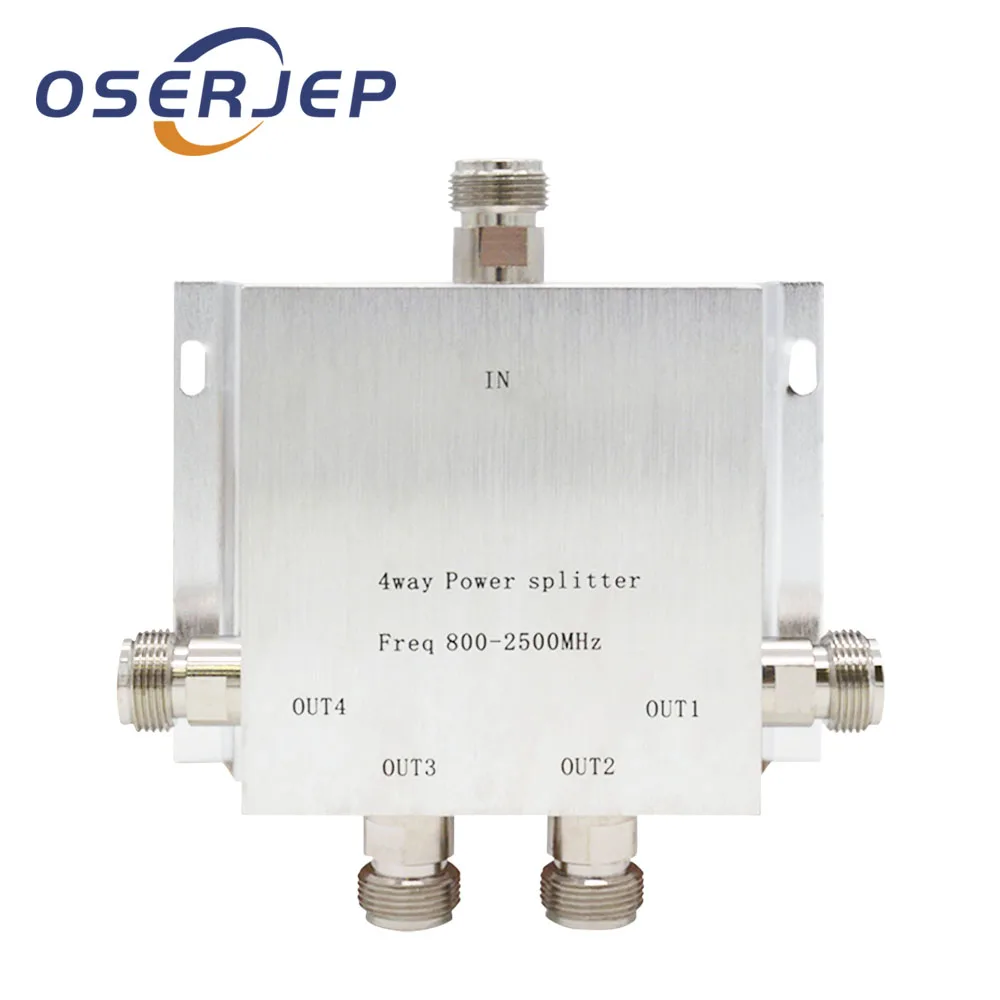

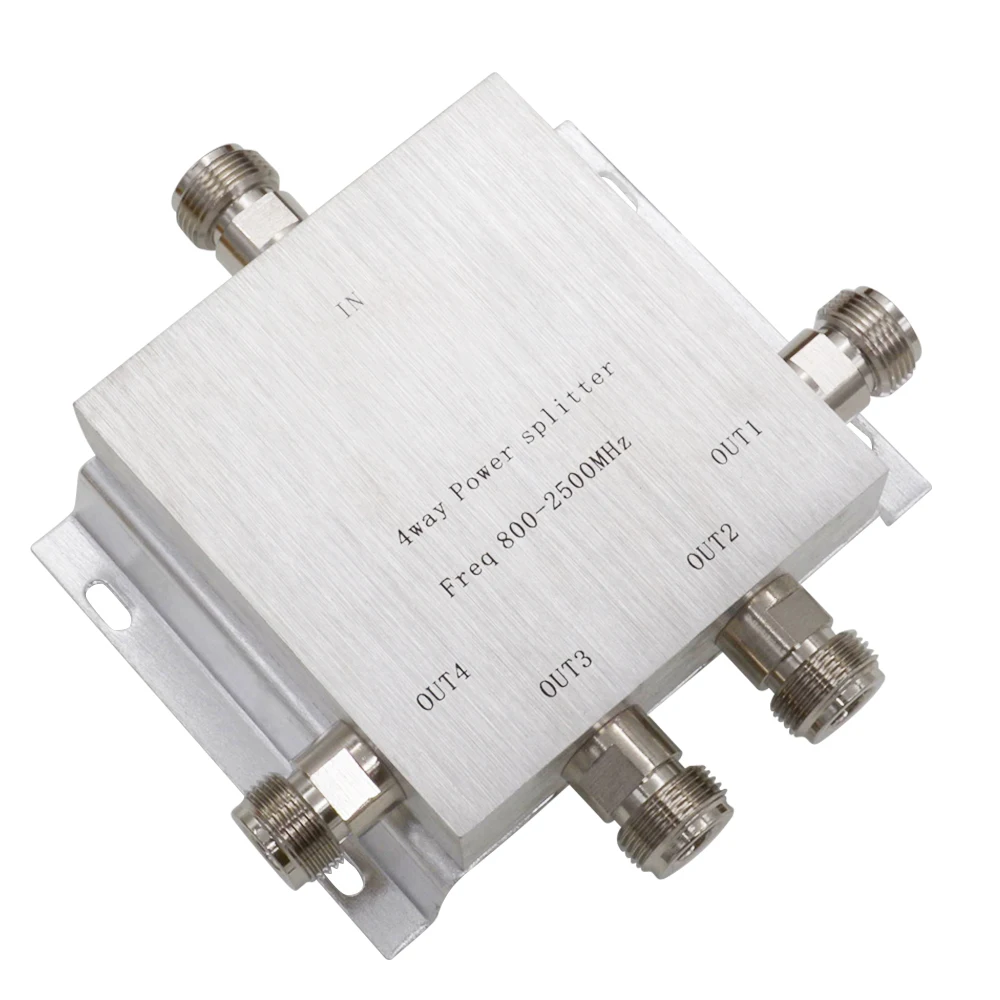

Микрополосковых 4Way сплиттер

Выход

Один вход Четыре Выход

Рабочая частота

800-2500 МГц

Усилитель мощности

50 Вт

Пульсация

<0.3dB

Импеданс

50 Ом/N

Изоляции

> 20 дБ

Пропуск частиц

<3 дБ (для 800/900 МГц) (реальный)

Пропуск частиц

<6.6dB (для 1800/1900/2100 МГц) (реальный)

КСВН

<1,2

Работая temp.

-25 - + 55

Тип разъема

N женский

Материалы

Сплав

Размер продукта

120*120*35 мм

Вес продукта

339 г

Пакет включает в себя:

1 х Microstrip 4Way Splitter
