Примечание: Это ссылка на решение. Цена по умолчанию составляет KC868-H8. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы.

Интеллектуальная система дистанционного управления орошением состоит из технологии автоматического управления, технологии связи, компьютерных технологий и так далее. Система в основном предназначена для ежедневного контроля орошения и управления в таких областях, как сельскохозяйственные угодья, сад, объекты сельского хозяйства и так далее. С помощью современной науки и техники система может снизить стоимость рабочей силы; Повысить эффективность автоматического производства и сохранить водные ресурсы.

А. Варианты, подходящие для интеллектуального дистанционного перекачки и орошения:

B. Основной каркас системы управления:

Он в основном состоит из центральной системы управления KC868-H8 устройства и соленоидного клапана или двигателя и другого оборудования. Основная схема структуры приведена ниже:

Если вы хотите подключить больше оборудования, пожалуйста, выберите KC868-H32 контроллер, который является соответствующей схемой проводки.

Из схемы рамы мы видим, что систему можно разделить на две части: Хост управления и привод.

Общий привод-это соленоидное значение или двигатель.

Соленоидный клапан может быть соединен с водяным насосом, питательным устройством и т. Д., и он может открыть и закрыть сквозной поток газа и жидкости с включением питания. Есть различные СОЛЕНОИДНЫЕ клапаны, так как разные модели и разное Номинальное напряжение; И Режим ВКЛ-ВЫКЛ, как правило, открыт и нормально закрыт. На рисунке показан наиболее часто используемый Соленоидный клапан постоянного тока 12 В.

Двигатель используется для перекачки, а номинальное напряжение, используемое в сельскохозяйственных и промышленных областях, составляет 380 В переменного тока. Контактор переменного тока может быть выбран в соответствии с напряжением и мощностью загрузочных устройств.

KC868-H8 устройство может быть подключено к сети WAN или сети LAN. При подключении к WAN, он может быть дистанционным управлением; При подключении к LAN, он может быть точка-точка контролируется через клиентское программное обеспечение на компьютере.

C. Как осуществить интеллектуальное Дистанционное перекачивание орошения:

D. Схема эффекта использования программного обеспечения

Е. Чехол:

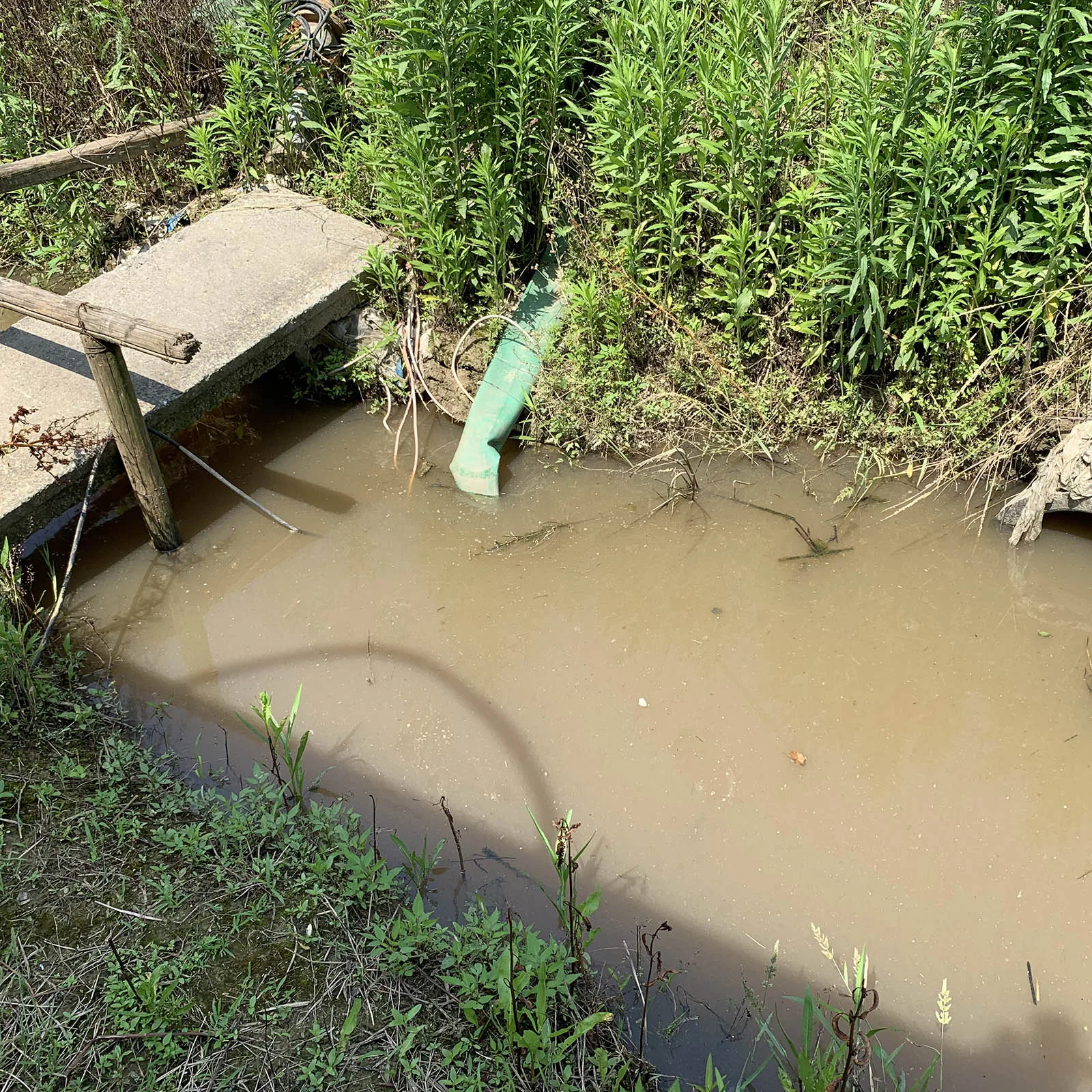

Вставьте насос в водный канал; Обычно Номинальное напряжение водяного насоса составляет 380 В трехфазный источник питания системы.

Чтобы убедиться в безопасности, KC868-H8 и соответствующие электронные аксессуары установлены в железной коробке.

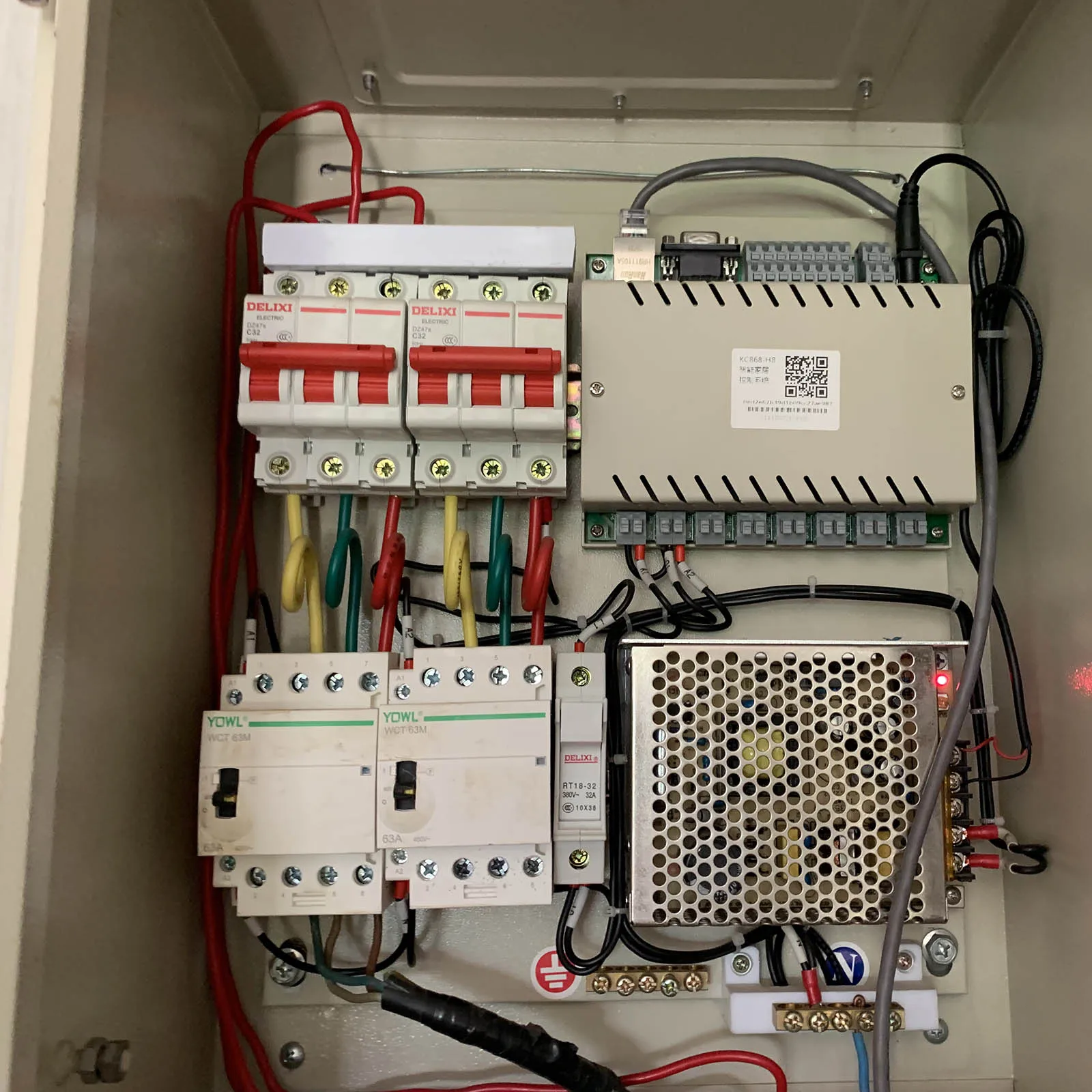

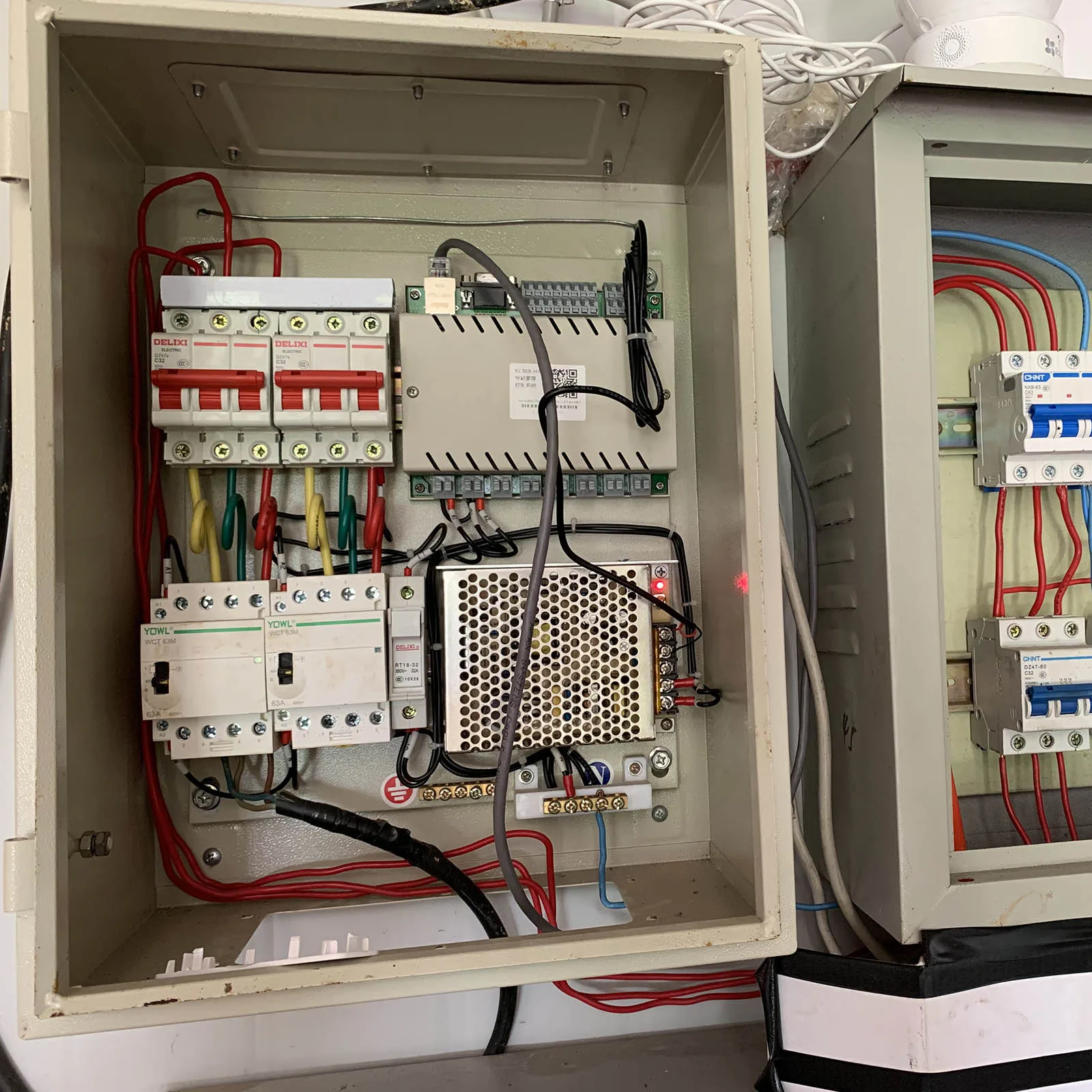

В этот чехол, два водяные насосы используются, таким образом, соответственно два контакторов переменного тока устанавливаются в коробке (см. На картинке ниже)

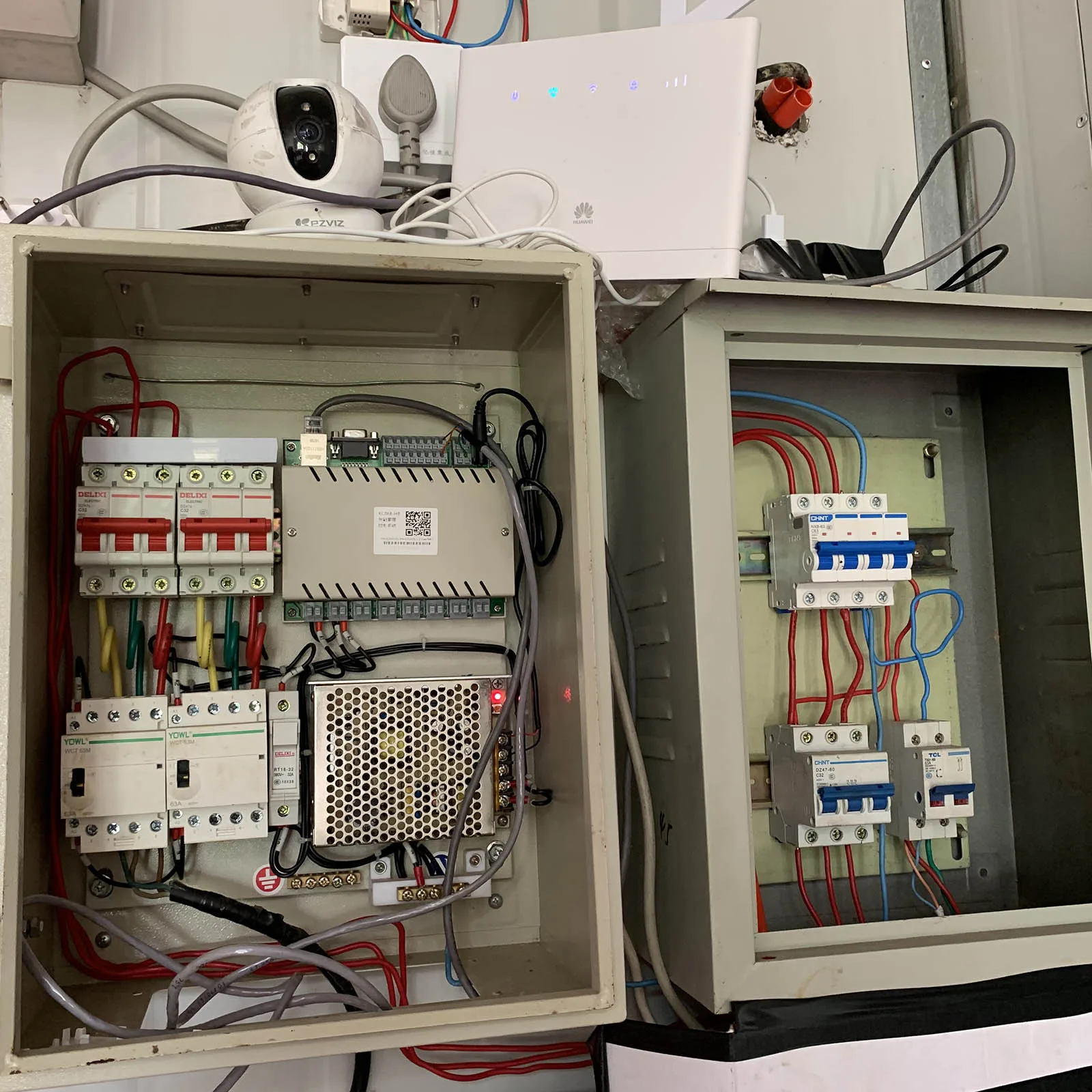

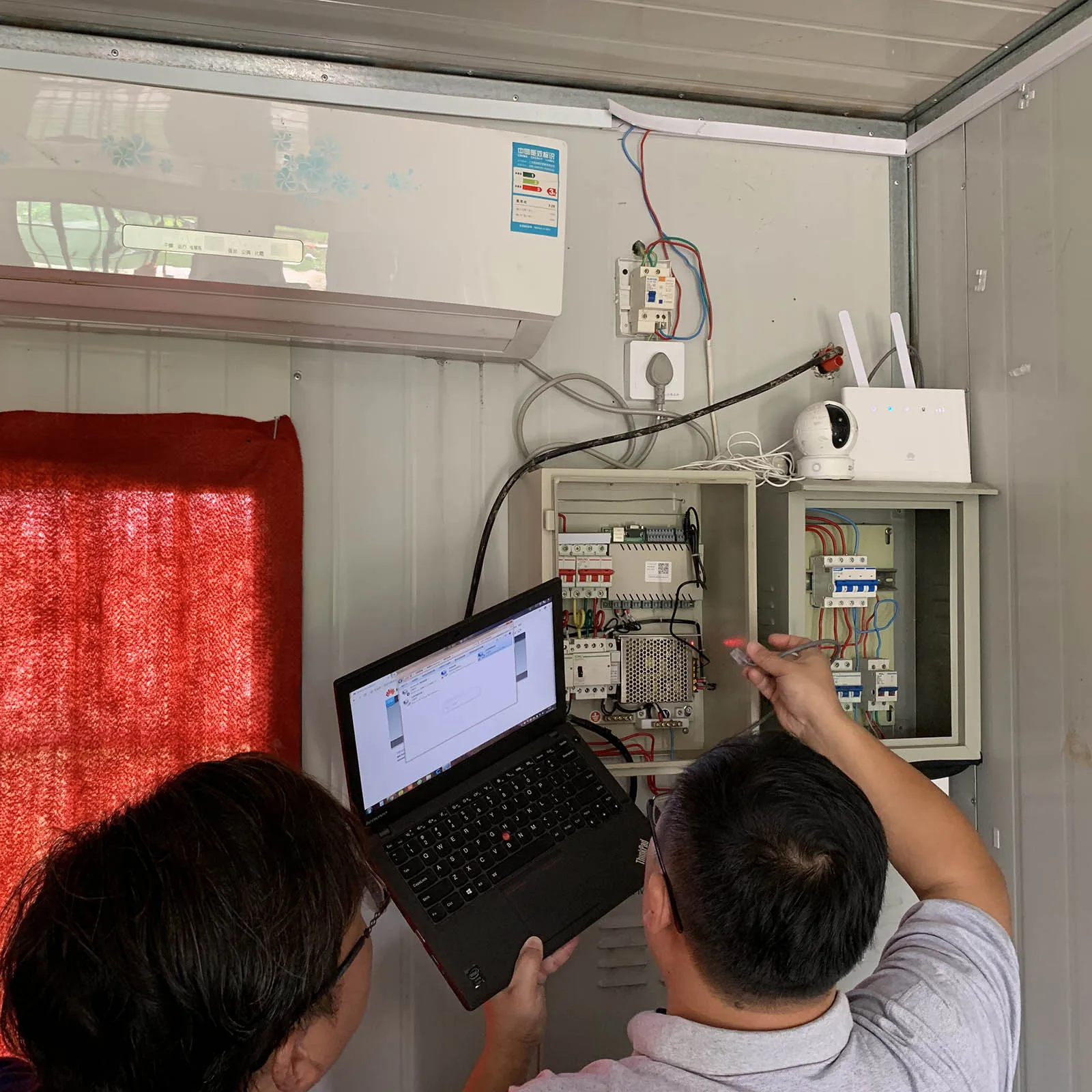

После фиксации двух распределительных коробок на стене Подключите Кабельные переплетения к KC868-H8 устройству, между тем подключите источник питания 380 В трехфазный в главные переключатели двух коробок, А также провод природы из приведенной ниже коробки источника питания.

Примечания:

Рабочий ток соленоидного клапана не должен превышать Номинальное напряжение и ток реле KC868-H8 устройства.

Двигатель соединен контактором переменного тока. Рабочее напряжение и ток двигателя не могут превышать Номинальное напряжение и ток контактора переменного тока.

Если нет кабельной сети в поле, беспроводной маршрутизатор 4G может использоваться для преобразования сигнала в кабельную сеть.
