Индексирующая головка с ЧПУ SKQ/ZJP 160/200/170/210/255 индексирующий стол сервопривод

Индексирующая головка с ЧПУ SKQ/ZJP 160/200/170/210/255 индексирующий стол сервопривод

Нужен соответствующий пневматический задний запас/дисковый задний запас, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы купить!

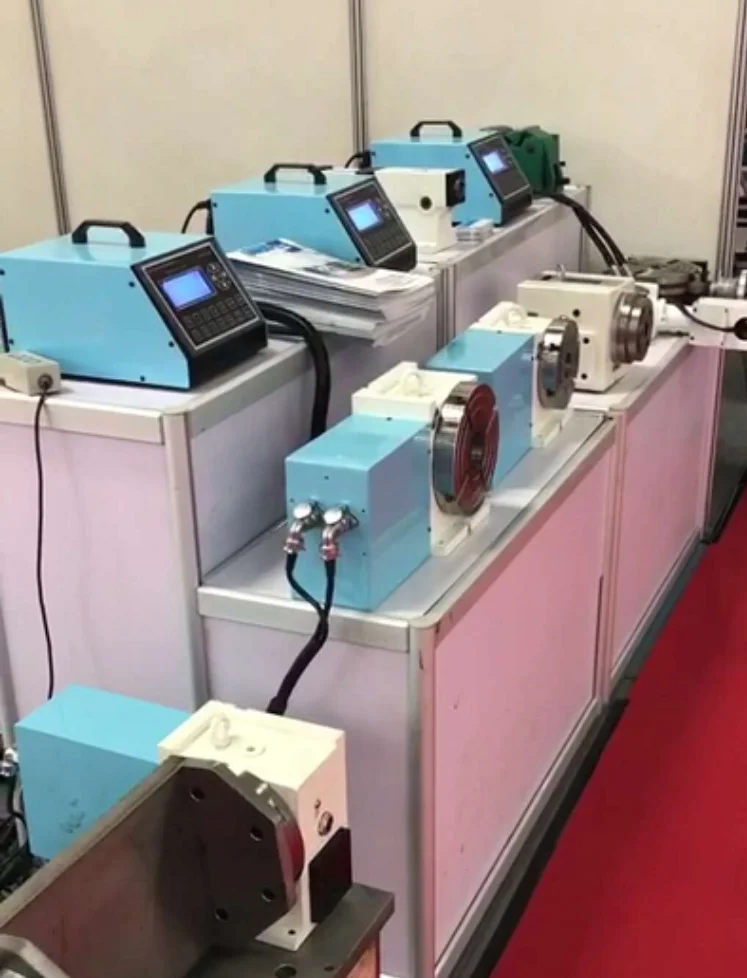

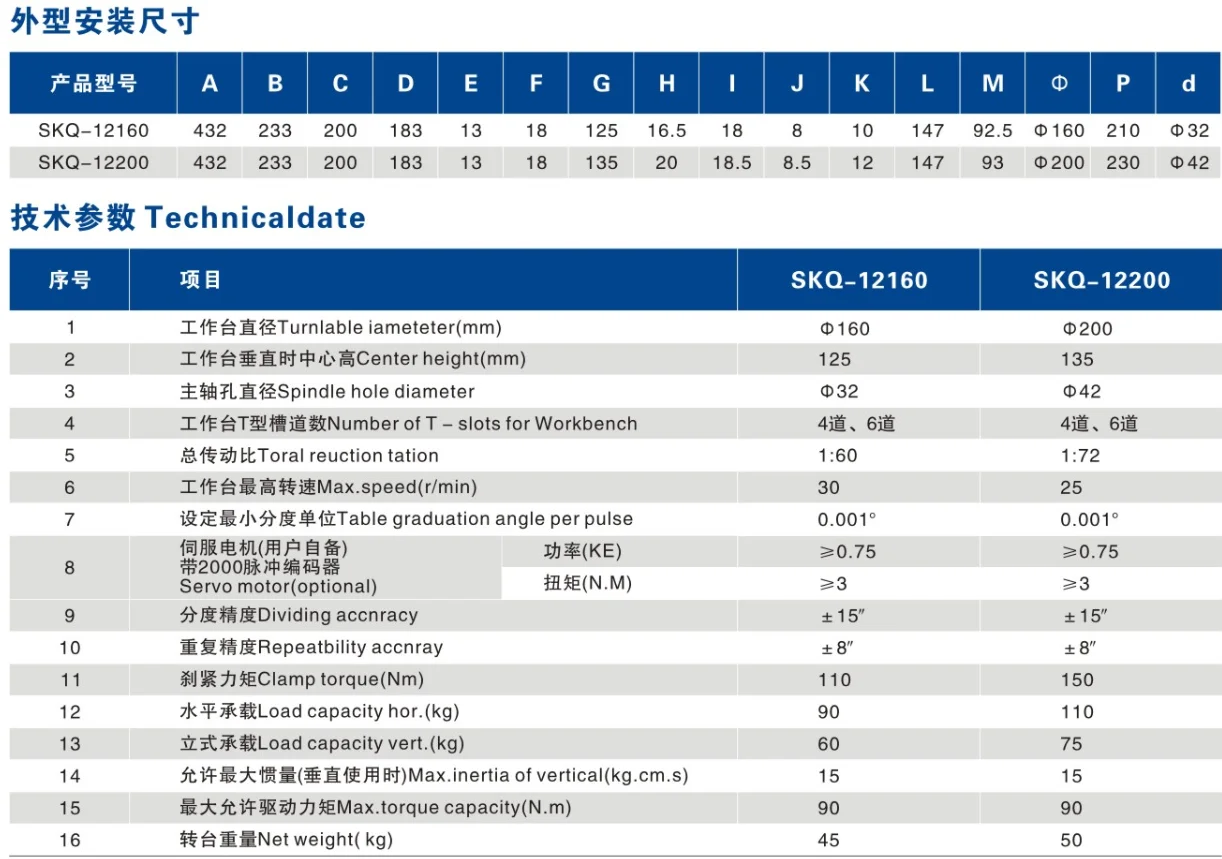

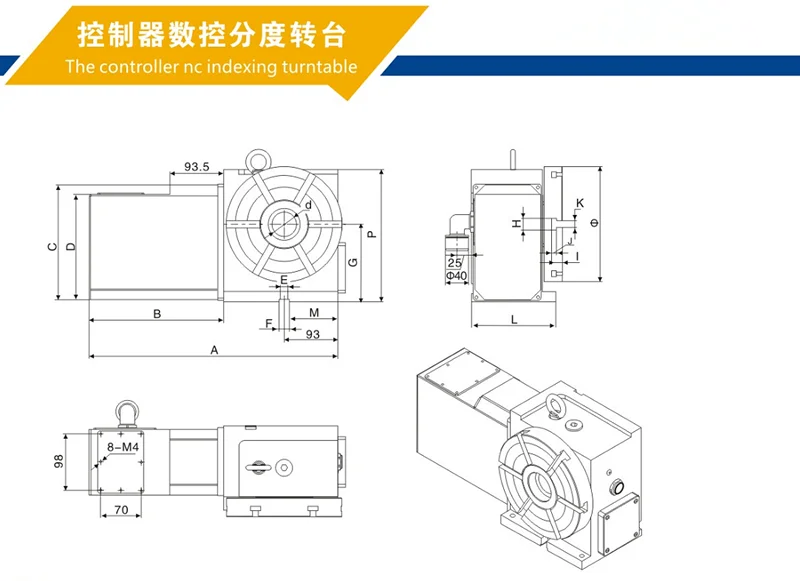

Пластины для индексации с ЧПУ 160 и 200 оснащены шаговым мотором 110 и серводвигателем MiG 80.

(200 об/мин может изменить интерфейс 90 и 110 серводвигателя, это занимает 3-5 дней, чтобы изменить).

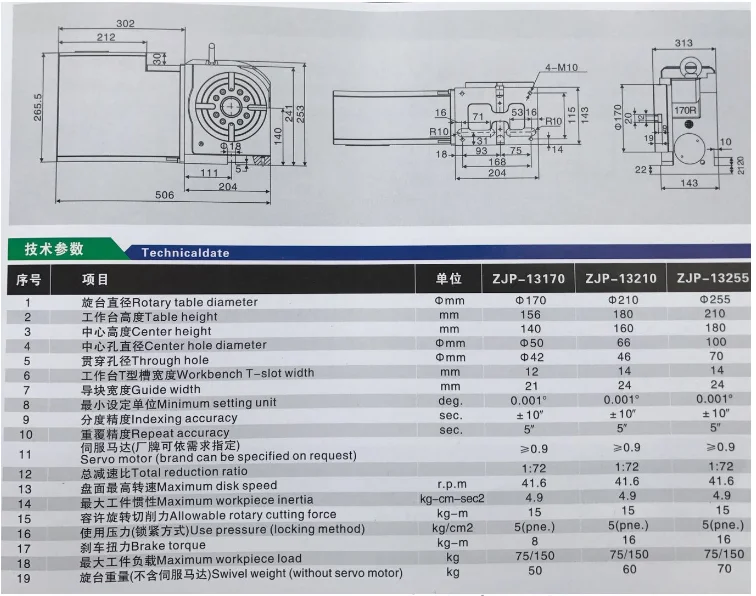

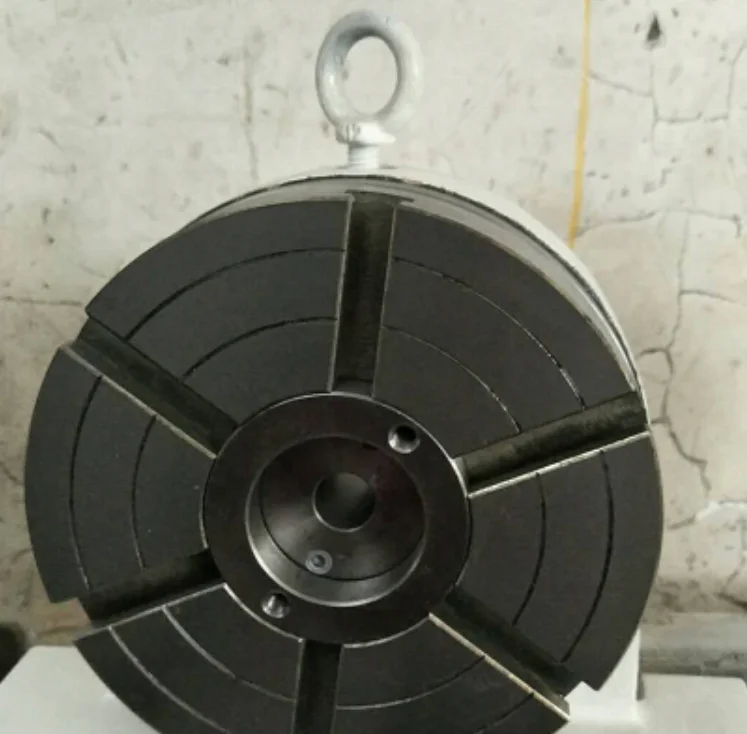

170, 210, 255 CNC indexing plate поставляется в стандартной комплектации с серводвигателем 110 m.

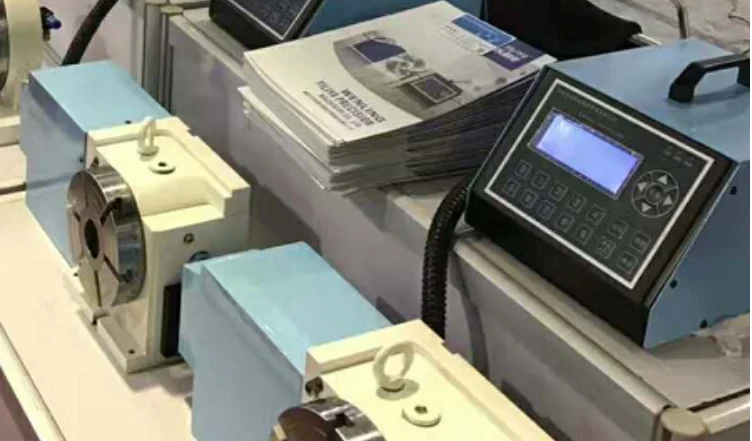

40A панель серии Управление руководство

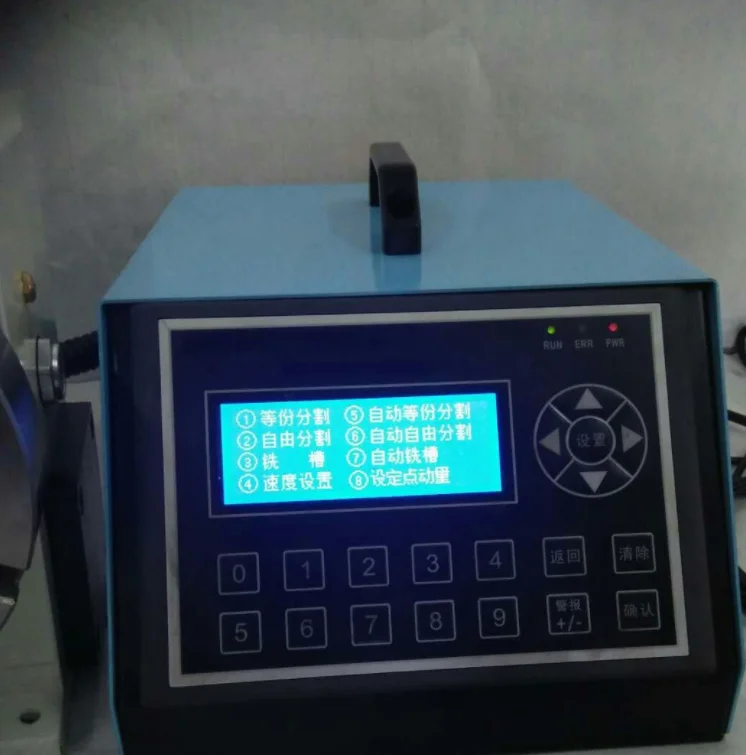

1. Интерфейс загрузки
1 равный Разделенный 2 свободного сечения 3 фрезерный слот 4 настройки скорости 5 автоматическое равное деление Сплит 6 автоматический свободный Сплит 7 автоматический фрезерный слот, нажмите соответствующий номер ключа, чтобы войти на соответствующую страницу номера
. В других интерфейсах нажмите клавишу ESC для возврата на первую страницу загрузки.
1 деление
Нажмите на набор, чтобы установить, вы можете установить его на любой aliquot. После установки aliquot нажмите ENT, чтобы завершить настройку. Есть только одно направление вращения. Если программа не включена
Равное деление может привести к погрешности 0,001 ".
2 Бесплатная разделение
Сначала установите «3 Сплита» вручную, это общее количество углов, заданных на странице настройки угла. Это необходимо установить.
Нажмите «4 настройки», чтобы войти в настройки для каждого угла разделения. Переключите страницу, нажав кнопки вверх и вниз, чтобы установить в общей сложности 40 углов. Нажмите кнопку набора, угол можно установить до-39,99-359,999
Под любым углом нажмите клавишу ENT, чтобы завершить настройку угла тока, и введите следующий угол настройки; нажмите клавишу ESC, чтобы завершить настройку. Так как есть 3 десятичных места, вам нужно указать угол
Требуемый угол увеличивается на 1000. Если вы установите 30,500, вам необходимо указать 30500. Если вы установите 1-0,000, вам необходимо указать 100000.
3 фрезерные слот
Вы можете нажать кнопку SET, чтобы вручную установить «2 минуты нож», или вы не можете установить его, использование не большое;
Продолжите нажимать ENT, установите «5 раз;», это интервал между индексационной пластиной и фрезерным слотом, готовым начать действие, нажмите настройки времени завершения ENT,
4 настройки
“1 скорость обработки”, установите нормальную скорость индексации пластины.
2. Уменьшите скорость фрезерного слота», установите скорость слота после того, как диск для индексации повернут в положение.
3. скорость пробежки ", установите скорость пробежки во время калибровки, соотношение 1: 72, каждый раз, когда вы нажимаете вручную, поверните на 0,01 градусов, и соотношение 1: 60, каждое нажатие на руководство, вращение
Это 0,12 градусов.
"4. Задержка сигнала" устанавливает время задержки сигнала для обрабатывающего центра.
В этом интерфейсе нажмите кнопку ALM, чтобы выполнить руководство по тормозу. Когда индикатор в левом верхней части ВКЛ, это означает, что дисковый тормоз для индексации выпущен, и когда он выключен, тормоз плотно. Нажмите кнопку Пуск для возврата к оригиналу
Точечное управление; в левом и правом направлении, его можно быстро и вручную поворачивать, и скорость такая же, как скорость обработки.

5 Автоматическая отдел
"1. Равен", который является той же настройкой, что и интерфейс раздельного сегмента.
Нажмите кнопку SET, чтобы выполнить «4. Настройка времени», интервал между каждым разделением.
ALM +/-кнопка, может установить непрерывный цикл и один цикл, когда верхний правый угол света является одним циклом,
Когда свет выключен, это непрерывный цикл.
6 Автоматическая Бесплатная разделение
Нажмите кнопку SET, чтобы выполнить «3. Настройка», интервал между каждым свободным разделением;
ALM +/-кнопка, может установить непрерывный цикл и один цикл, когда верхний правый угол света является одним циклом,
Когда свет выключен, это непрерывный цикл.
7 автоматический фрезерный слот
Нажмите кнопку SET, чтобы выполнить «3. Установка», автоматический интервал каждого фрезерного слота
ALM +/-кнопка, может установить непрерывный цикл и одно время

При установке пользовательского прибора исходное отверстие должно быть смещено: после возврата механического нулевого устройства сначала вручную Отрегулируйте указательную головку в желаемое положение, помните
Текущее положение координат, нажмите кнопку clear для установки исходной точки, т. Е. Текущая координата равна нулю. Но в случае случайного отключения, каждый раз
При механической обработке, пожалуйста, механически вернитесь к нулю, затем Вручную переместите головку индексации в соответствующее положение координат смещения. После очистки вы можете начать.
Подвергая механической обработке.

Хост-компьютер, инструкции по подключению машины.
2 гнезда за контроллером
Разъем с четырьмя отверстиями используется для подключения станка. Красный + 24 В, белый-это сигнал, и два провода подключены к реле.
Катушки. От запуска цикла системы с обеих сторон, параллельные два провода к датчики реле для отзывы сигналов к системе.
Черный-это COM и cyan-это сигнал запуска. Включение используется для запуска контроллера для индексации и остановки внешней кнопки
Функция ключа используется для запуска контроллера. Эти два провода подключены к нормально открытым контактам реле кода системы M.
Шесть отверстий используются для внешней кнопочной коробки, а для и RVE забиваются небольшим количеством для тонкой регулировки. Стоп-кнопка запуска.
Zero return: параметр 4 настройки экрана нажмите start (кнопка остановки)

Примечание:
Пользователь покупает источник питания к входящему штекеру контроллера. Лучше всего использовать Трехфазный 220 свободный двухфазный 220 из коробки станков и сервопривода трансформатора.
Проводите его, поэтому источник питания стабильный!

Меры предосторожности.
Когда вам нужно подключить машину, пожалуйста, подготовьте 2 DC 24 V реле, и электрик, который немного знаком с ЧПУ цепи может подключиться!
Примечание:

1. Обязательно Зажмите контроллер.
2. Не Поворачивайте воздушную вилку под большим углом, чтобы избежать того, что внутренний тросик скручивается в пеньковую веревку, чтобы вызвать сигнал тревоги.
3. Не замыкайте красную (коричневую) цветовую линию с другими черными, синий или серый (белый) цветовые линии, чтобы избежать ненужных повреждений, вызванных короткой цепью!
4. когда четырехъядерный кабель подключен к станку, будьте внимательны: при ручной эксплуатации кнопки, пожалуйста, переключите машину в ручной режим, чтобы избежать запуска машины в автоматическом или mdi режиме.
5. Разделите первые две части штепсельной вилки, пожалуйста, сделайте соответствующую крышку, чтобы избежать воздействия охлаждающей жидкости!

Неисправности:.
1. Экран контроллера не горит, или экран мигает. Пожалуйста, проверьте, является ли красная (коричневая) цветная линия четырехъядерный навигационный кабель короткой схемой, отсоедините четырехъядерный воздушная пробка и включите питание.
2. Сигнализация с контроллером. Пожалуйста, проверьте длину головки двух серебристо-белых навигационных штепсельных вилок и воздушных розеток для безотказности.
3. Не двигайтесь назад к нулю или остановитесь только в одну точку. Пожалуйста, проверьте, являются ли seven-core навигационное сиденье и навигационная вилка ненормальными.
Пример: используя код M07 каждый раз, когда вам нужно повернуть угол, метод программирования, добавленный в программы, является следующим:
GO x0 y0 зо
Быстро найдите безопасное место.
M07 g04 x1.0
Выполните MO7 для запуска головки индексации, задержите 1 секунду, чтобы отсканировать следующую линию
MO9
Выключите MO7
Му
Ожидание указателя головы сигнал обратной связи для активации циклического запуска системы
Если M09 не выполнен, чтобы выключить M07, так как M07 всегда работает, черные и синие линии всегда включены, и не будет
В соответствии с правилами снова начинается индексация головы!
Если пользователь, скорее всего, повернет угол в 10 градусов, потому что время работы контроллера очень короткое, сигнал предварительно сообщен, но система еще не
Сканирование в MOO позволяет системе приостановить там и не может контролировать друг друга. В это время необходимо увеличить время задержки выходного сигнала на экране № 4.
Проводка фотоэлектрического переключателя с нулевым возвратом: + 24 В для синей соединительной системы, или gnd (0 в) в соответствии с системой, коричневый подключен к нулевой сигнальной точке.

Введение к функции подключения.
Контроллер имеет четыре отверстия для подключения машины к хост-компьютеру. (красный, белый, черный, синий).
Когда вам нужно подключить машину, пожалуйста, подготовьте 2 реле постоянного тока 24 В, красный + 24 В, белый-это сигнал, и два провода являются парой катушек, подключенных к реле. От циклического включения системы с обеих сторон,
Подключите два провода параллельно датчики реле для получения сигналов на отзывы к системе.
Черный-это COM и cyan-это сигнал запуска. Проводимость используется для запуска контроллера для индексации, и два провода подключены к нормально открытым контактам реле кода системы M.

Пример: используя код M07 каждый раз, когда вам нужно повернуть угол, метод программирования, добавленный в программы, является следующим:
G0 x0 y0 z0
Быстро найдите безопасное место.
M07 g04 x1.0
Выполните MO7 для запуска головки индексации и задержите следующую линию на 1 секунду.
M09
Выключите MO7.
Му
В ожидании делительная головка сигнал обратной связи, чтобы активировать циклический запуск системы.

Продукт представляет собой полу-Четвертая ось, которая не может быть спирально, котор подвергли механической обработке с системой, а также может управлять только хода. То есть, они независимы друг от друга и контролируют друг друга: M код станка начинает индексацию головы, и каждый раз, когда головка индексирования поворачивается-угол,
Отзывы о сигнале к машине, так что машина в MOO по-прежнему запрограммирована!
