1. Описание товара

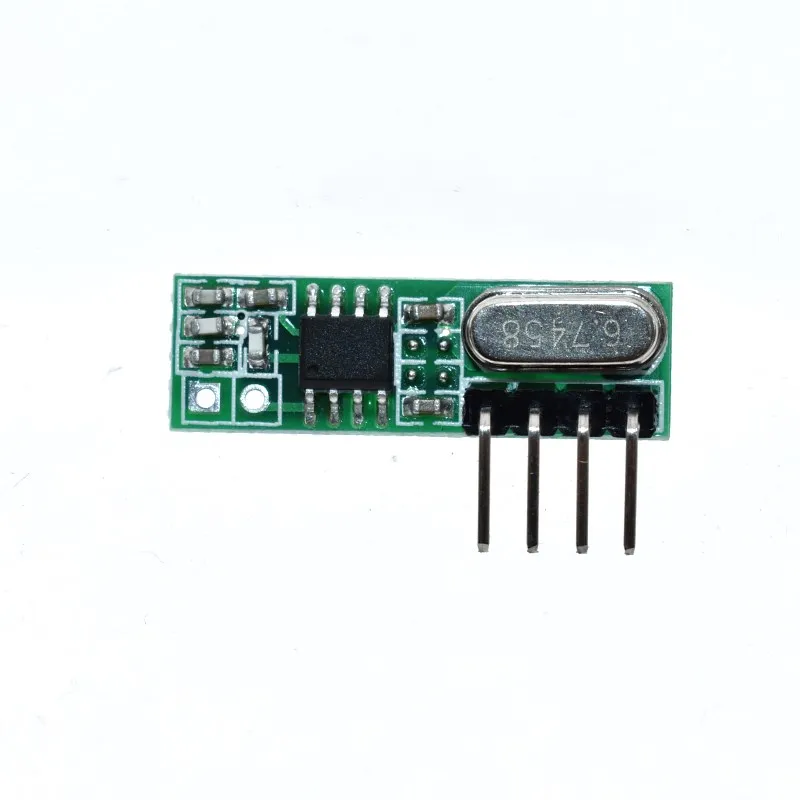

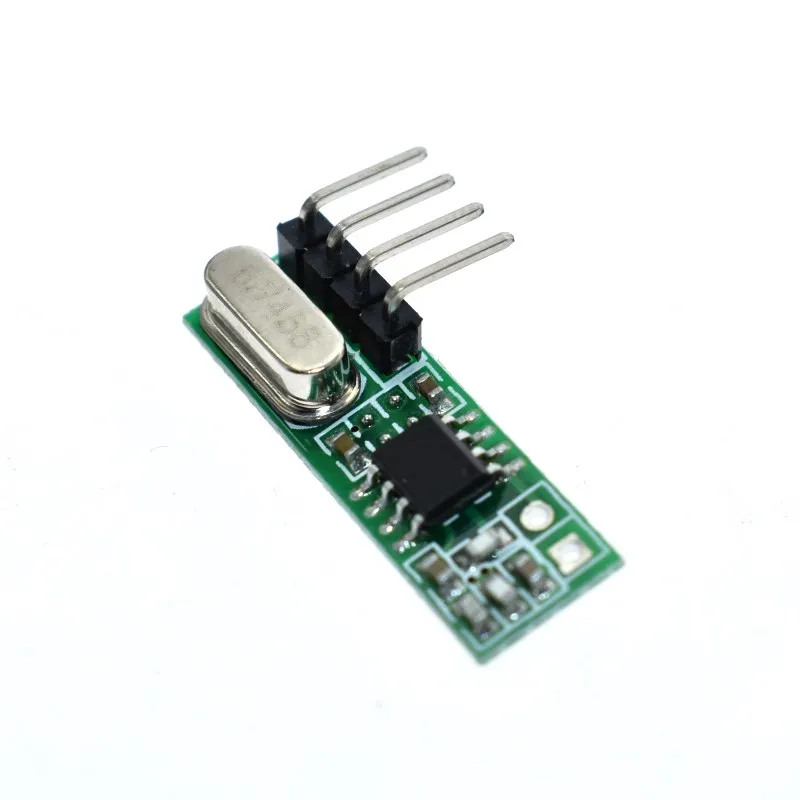

Модуль приемника RX480A-это демодулятор UHF ASK receiver, который поддерживает модуляцию ASK и OOK. Модуль приемника имеет высокую чувствительность (-107dBm), низкое энергопотребление и высокий динамический диапазон (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенные передние усилители с низким уровнем шума, миксеры, фильтры, Частотный синтезатор и другие схемы, может максимизировать оптимизацию сигнала.

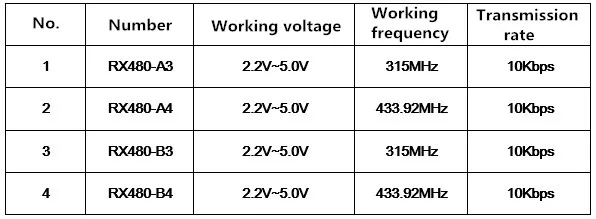

В соответствии с различными требованиями к применению, RX480 серии приемных модулей имеют следующие продукты в соответствии с рабочим напряжением и рабочей частотой:


2. Характеристики продукта

Поддержка метода модуляции ASK/OOK, чувствительность приема достигает-107dBm;

Рабочая частота: 315 МГц, 433,92 МГц, полоса пропускания около ± 150 кГц;

Диапазон входного напряжения: 2,2-5,0 В;

Хорошая селективность и возможности подавления радиации, легко пройти CE/Fcc международную сертификацию;

Хорошая способность подавления радиации локального осциллятора, может работать вместе с несколькими модулями приемника (т. Е. Одним и несколькими приемниками) и не мешает друг другу. Использование вместе не влияет на расстояние приема.

Диапазон температур: -40-85 °C нормальная работа даже при суровых температурах окружающей среды

Ультра-маленький размер (настраиваемый в соответствии с требованиями заказчика).

3. Область применения

Беспроводной Выключатель питания, розетка

Шторы с дистанционным управлением, управление доступом, электромобили

Безопасность, система мониторинга

Управление гостиничным помещением

Товары для умного дома

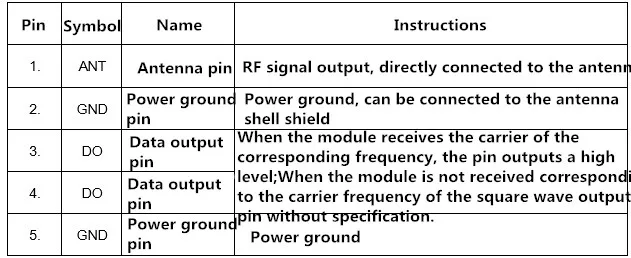

4. Посылка и булавка

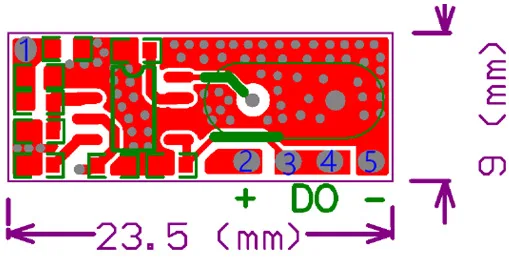

КОНТАКТНЫЙ модуль-RX480-A3(4) серии

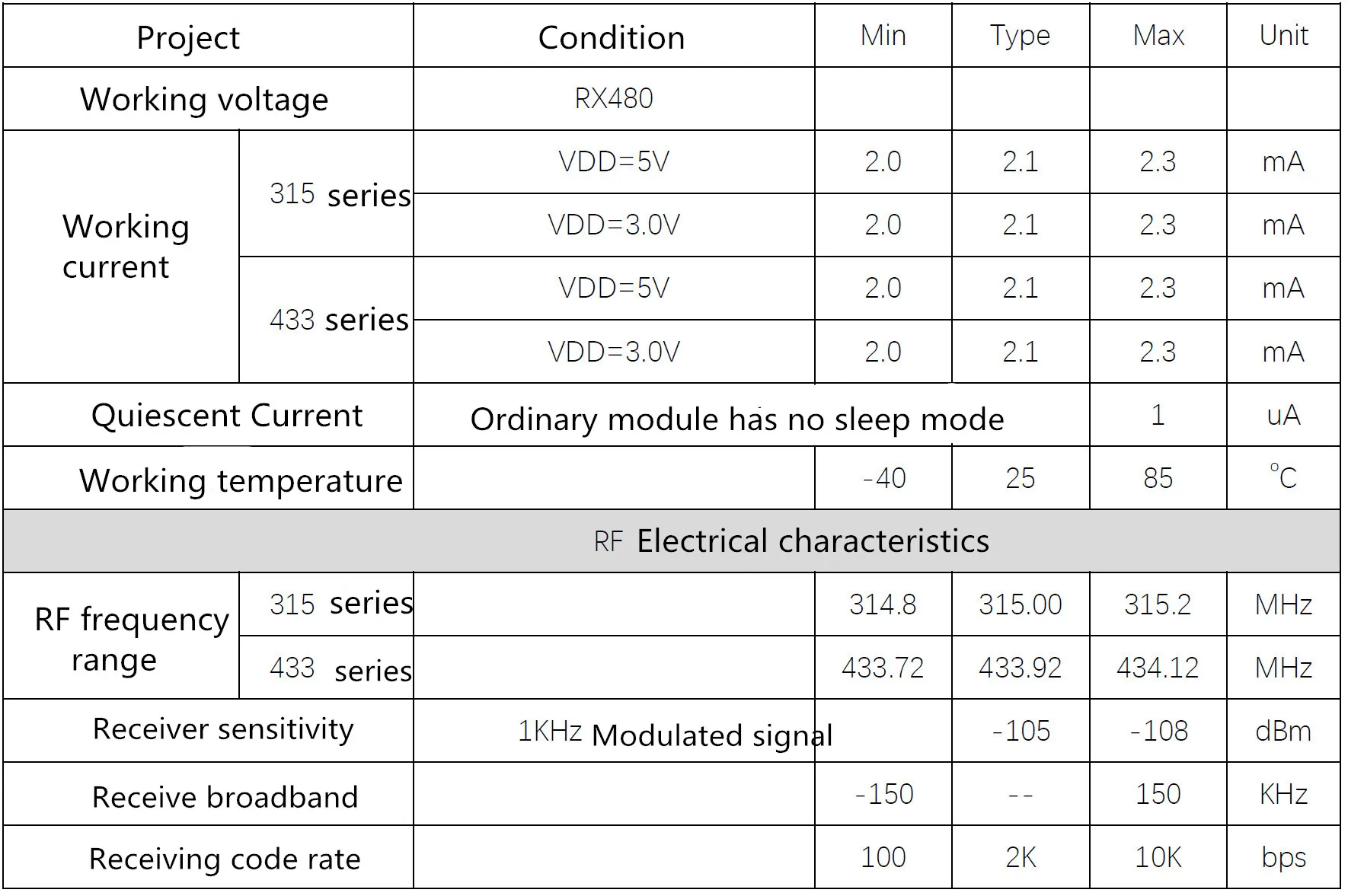

5. Электрические характеристики

6. Размер антенны (В комплект поставки не входит антенна. Ниже приводится только предложение антенны. Если вам нужно использовать нашу антенну, пожалуйста, укажите во время съемки. Цена за единицу должна увеличиться на 0,1 юаня/шт, и мы не предоставляем сварку. Сварка)

Общее применение

Для общих приложений антенна может быть непосредственно продана с использованием следующих спецификаций:

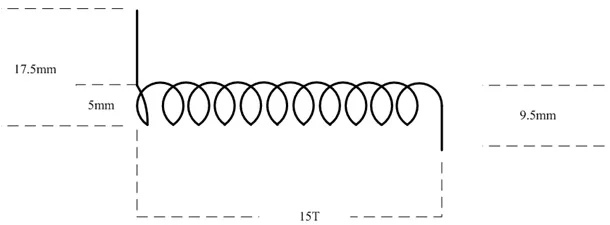

Антенна 315 м

Диаметр сердечника антенны (включая кожу) 1,0 мм, (за исключением кожи) 0,5 мм;

Длина Сварочного Провода 17,5 мм, Длина антенного провода 9,5 мм;

Диаметр обмотки антенны (включая кожу) 5 мм;

Количество поворотов обмотки составляет 15 витков.


Антенна 433 м

Длина концевой проволоки 10 мм

Общая Длина антенного провода выпрямилась 170 мм;

Количество поворотов обмотки составляет 15 витков.

Специально усовершенствованный

Если требуется дальнее расстояние связи, антенна общего типа приложения не может быть удовлетворена, и Расширенная антенна может использоваться для увеличения расстояния приема, следующим образом:

Антенна 315 м

Диаметр сердечника антенны (включая кожу) 1,2 мм, (за исключением кожи) 0,5 мм;

Длина концевой проволоки 20 мм;

Диаметр обмотки антенны (за исключением кожи) 6,8 мм;

Количество поворотов обмотки составляет 13 витков, а длина обмотки-23,5 мм.

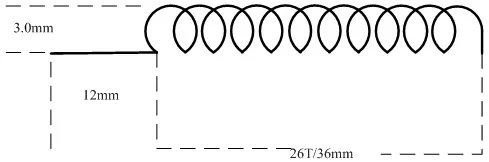

Антенна 433 м

Диаметр сердечника антенны (включая кожу) 1,0 мм, (за исключением кожи) 0,35 мм;

Длина провода 12 мм;

Диаметр обмотки антенны (за исключением кожи) 3,0 мм;

Обмотка поворачивается на 26 витков, а длина обмотки 36 мм.

7. Меры предосторожности

1. Продукт является cmos-устройством, при хранении, транспортировке и использовании процесса следует обратить внимание на электростатическую защиту.

2. Устройство должно быть хорошо заземлено при использовании.
