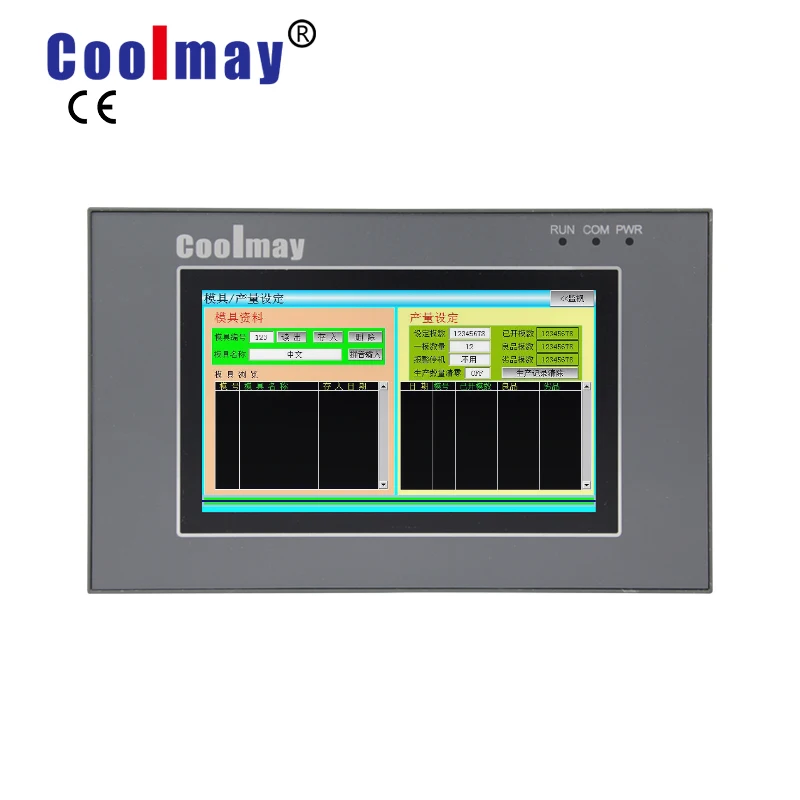

4 3 дюймов 12 релейных выходов pt100 0 10 в аналоговый контроллер ввода/вывода

4 3 дюймов 12 релейных выходов pt100 0 10 в аналоговый контроллер ввода/вывода

Посылка EX3G-43KH-24MR-2AD1DA-PT-V-485P включает в себя

* 1 комплект устройств и кабелей

* Программное обеспечение и руководства предоставляются бесплатно. Они доступны на нашем веб-сайте или, пожалуйста, свяжитесь с нашей командой продаж для загрузки ссылки.

Примечание:

(1) устройство включает функции ниже

(2) 1 комплект кабелей является бесплатным. Пожалуйста, закажите в нашем магазине дополнительные кабели.

Спецификации EX3G серии

ММодель

EX3G-43HB-24 м

EX3G-43(50) KH-24 м

EX3G-70KH

EX3G-100HA

Измерение

134*102*30 мм

150*93 *, маленького размера, круглой формы с диаметром 32 мм

226*163*35,6 мм

275*194*36 мм

С резным узором; Размер

119*93 мм

143*86 мм

218*153 мм

261*180 мм

Мощность потребления

4-6 Вт

4-6 Вт/5-7 Вт

6-7 Вт

6-8 Вт

Особенности

Поддержка прерывания, линейная дуговая интерполяция, автоматическая Настройка PID. 32K Емкость программы, 32K ретентивный регистр

HMI

Дисплей

60K цветная сенсорная панель

60K цвета сенсорной панели; Может быть портретный дисплей

60K цветная сенсорная панель

Дисплей Размер

97*56 мм

97*56/108*65 мм

154*87 мм

222*133 мм

Разрешение

(Пикселей)

480*272

43KH:480*272

50KH:800*480

70KH:800*480

1024*600

Оперативная память

32 Мб

Объем памяти-64МБ

128MB

Встроенная память

128MB

Управление системы

Null

WINCE 5,0

WINCE 7,0

Процессор

ARM9 216 МГц

ARM9 400 МГц

CORTEX A8 720 МГц-1 ГГц

По умолчанию для com-порта

1 порт для загрузки сенсорной панели

1 порт для загрузки сенсорной панели, 1 порт USB 2,0

Опционально

1 RS232 порт

1 RS232 порт

1 RS485 или 1RS232 порт

Ethernet порт (не может сосуществовать с PLC Ethernet портом)

Программное обеспечение

Coolmayhmi HMI программное обеспечение для программирования

PLC

Уровне ввода/вывода

Вход: Пассивный NPN, изолированный общественный терминал

Выход транзистора: низкий уровень NPN, COM подключение к отрицательному;

Релейный выход: нормально открытый сухой контакт

I/O

12DI/12DO

12DI/12DO или 20DI/18DO или 24DI/20DO

Тип DO

Реле (MR) или MOS(MT)

(Релейный выход: Максимальная нагрузка 5A/ MOS выход: Максимальная нагрузка 2A)

Реле (MR) или транзистор (MT) или смешанный (MRT)

(Релейный выход: Максимальная нагрузка 5А/транзистор выход: Максимальная нагрузка 500мА)

Высокоскоростной счетчик

Однофазный 6-канальный 10 кГц или AB(Z) 3 канала 10 кГц

Однофазный 6-канальный 60 кГц

Или AB(Z) фаза 2 канала 60 кГц, 1 канал 10 кГц

Высокоскоростной импульсный

8-канальный сетевой видеорегистратор 10 кГц

8 каналов, Y0-Y3 100 кГц, Y4-Y7 10 кГц.

Высокоскоростной подсчет + высокоскоростной Пульс <480 кГц

По умолчанию для com-порта

1 мини USB порт типа B, 1 порт Rs232

1 мини USB порт типа B, 1 порт Rs232

Опционально

2 RS485 порты

1 Rs485 или 2 Rs485 (один из них изменен по умолчанию Rs232),

CAN (2.0A/B), порт Ethernet (не может сосуществовать с портом HMI Ethernet),

WIFI (будет занимать по умолчанию Rs232)

Аналоговый I/O

(По желанию)

4AI/2AO

16AI/8AO

Тип AI (опционально)

Тип E/K/S/T/J термопары/

PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

Тип E/K/S/T/J термопары/

PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/

0 ~ 10 В/0 ~ 5 В/ -5 В ~ 5 В/ -10 В ~ 10 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

Тип AO (опционально)

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный/

-5 ~ 5 В/ -10 ~ 10 В (2DA для 1 минус температуры)

Программное обеспечение

Совместимость с Mitsubishi GX Developer8.86 иРаботает 2

Рекомендуемые модели: EX3G-43HB/43KH/50KH/-24MT/24MR(-4AD2DA-485P/232H)

EX3G-70KH-24MR/44MT/MRT(-16AD8DA-485P/232H)

EX3G-100HA-24MR/44MT/44MRT(-5AD2DA-485P/232H)

Более детальной информации. Обратитесь к:EX3G HMI/PLC все в одном Руководство по программированию  EX3G HMI/PLC все в одном Руководство пользователя  Coolmayhmi Руководство пользователя

Дополнительные функции

Если вам нужны дополнительные функции ниже, добавьте их в корзину и сделайте заказ вместе с устройством.

Пожалуйста, оставьте нам сообщение для получения более подробной информации, и мы ответим как можно скорее.
