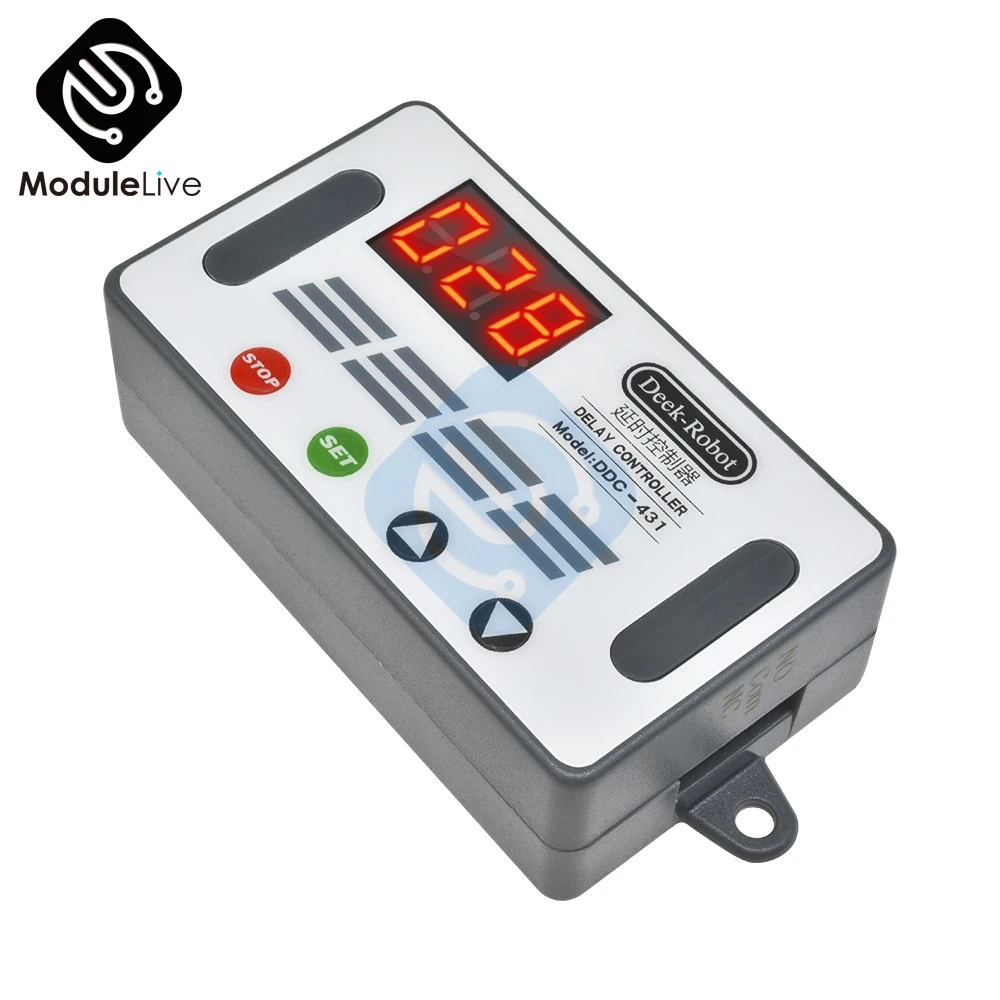

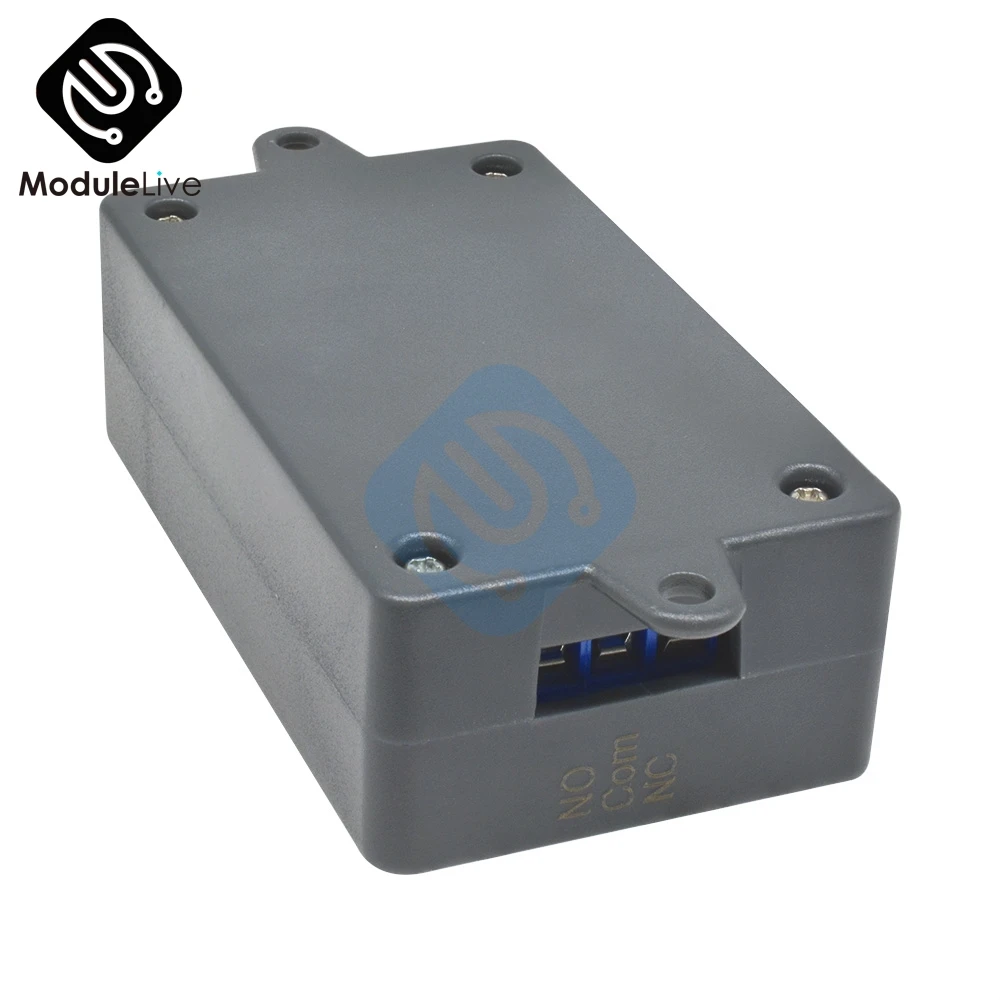

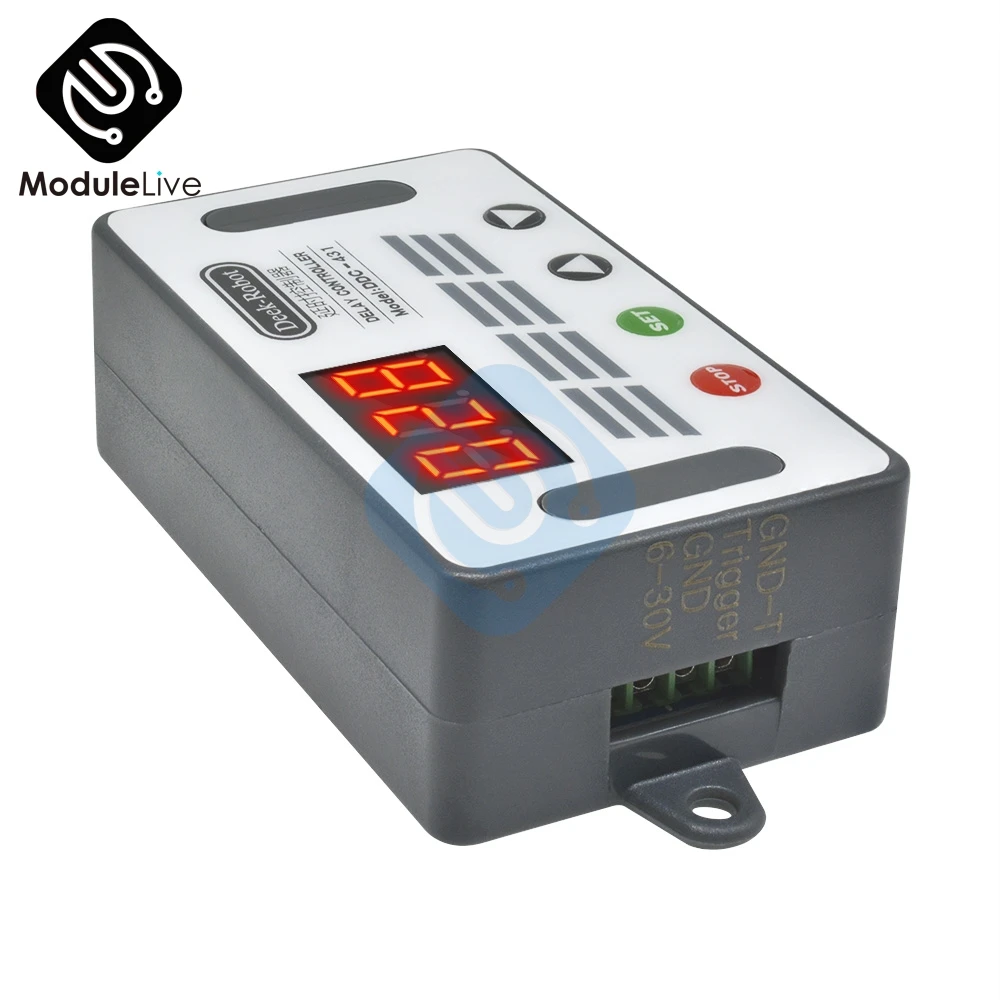

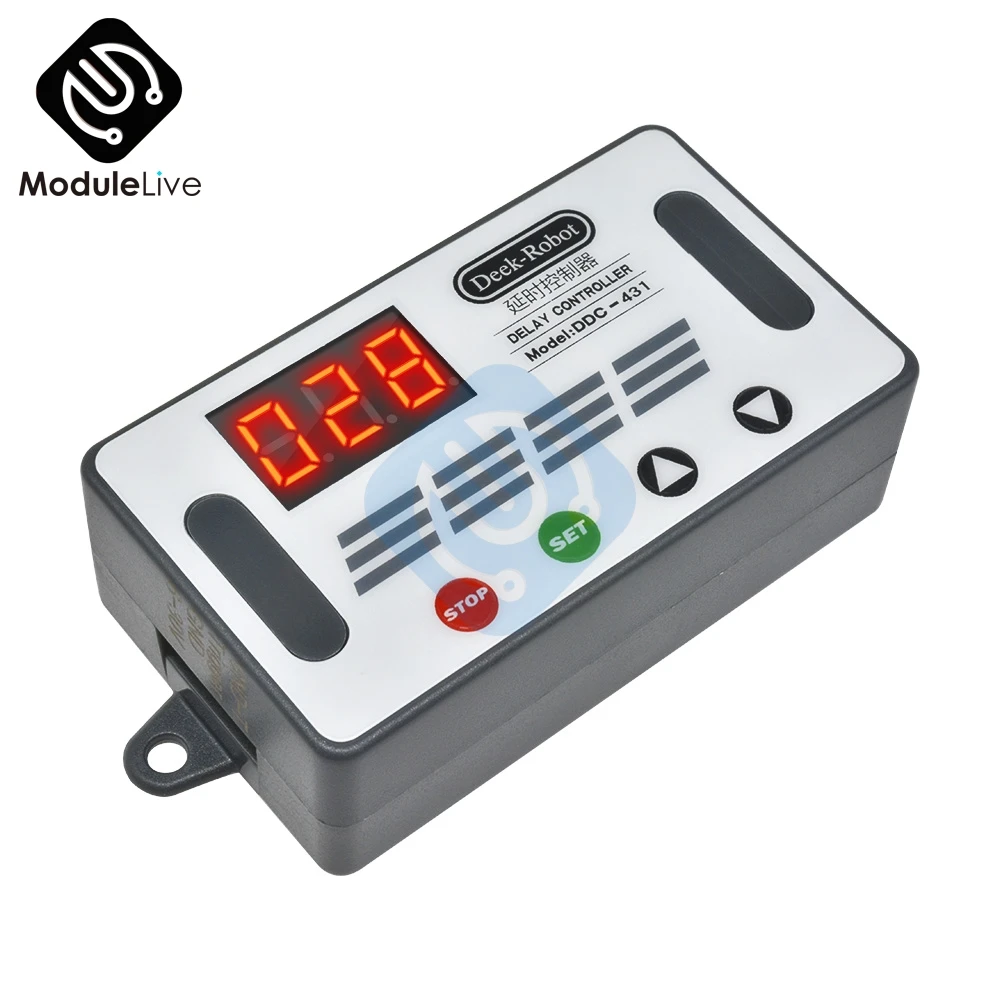

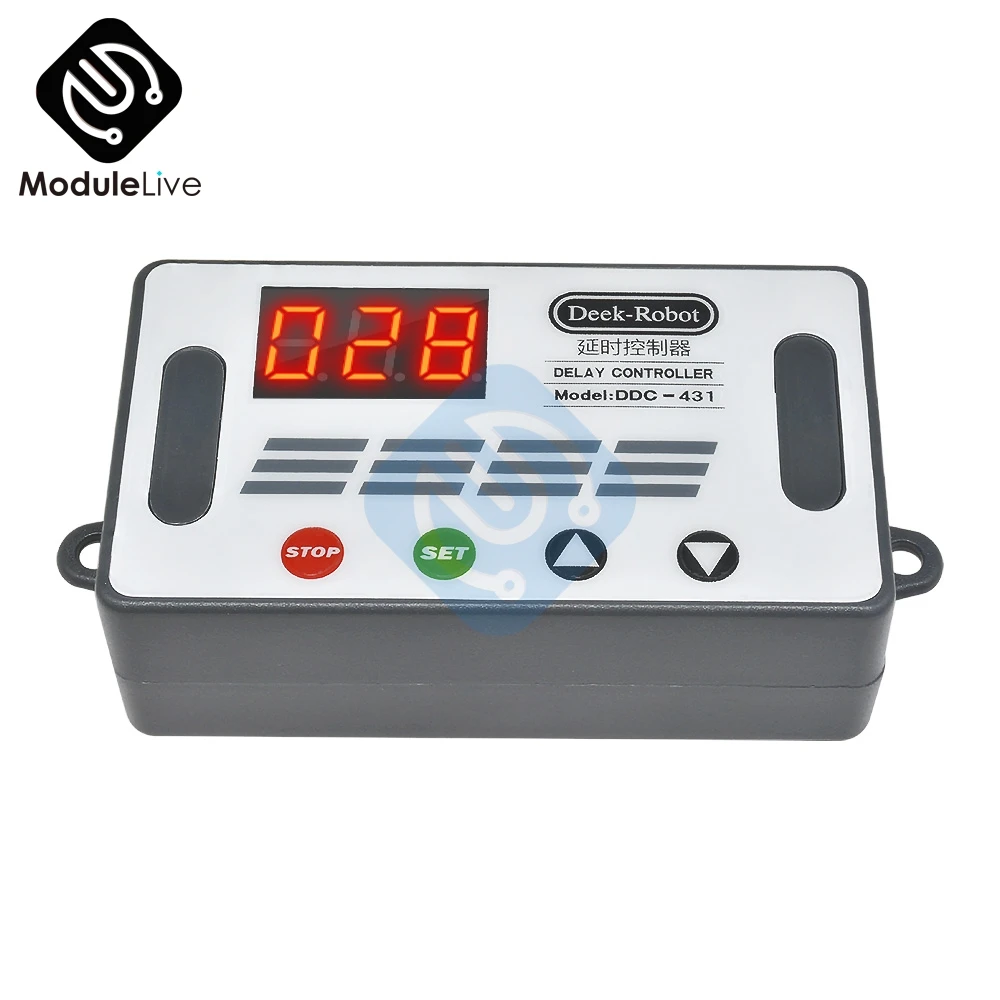

Цифровой светодиодный дисплей с Micro USB для автоматизации таймер задержки цикла

Цифровой светодиодный дисплей с Micro USB для автоматизации таймер задержки цикла

Инструкция по эксплуатации

5 в микро USB реле задержки времени 4 кнопки 3 цифровой, цифровой трубки в первую очередь, спасибо за покупку нашей релейной платы Управления задержкой. Мощный интерфейс четкий и простой, мощный, с одной кнопкой аварийной остановки функции (кнопка остановки), с защитой обратного соединения, обратное соединение без сжигания, отключение памяти. Увеличение в спящий режим. После включения, нет работы в течение 5 минут, дисплей автоматически выключен, и любая Кнопка просыпается! Можно установить различные параметры OP, CL, LOP.

Эти параметры независимы друг от друга и сохраняют параметры настройки для автоматического сохранения мощности и сохранения функций и т. Д.

Руководство по эксплуатации

Рабочее напряжение: DC6V-DC30V (защита от широкого напряжения)

Источник сигнала триггера: высокий триггер DC 3,0 V-24 V

 Заземление сигнала и система заземления для того чтобы улучшить способность системы анти-помех может также короткого замыкания земли

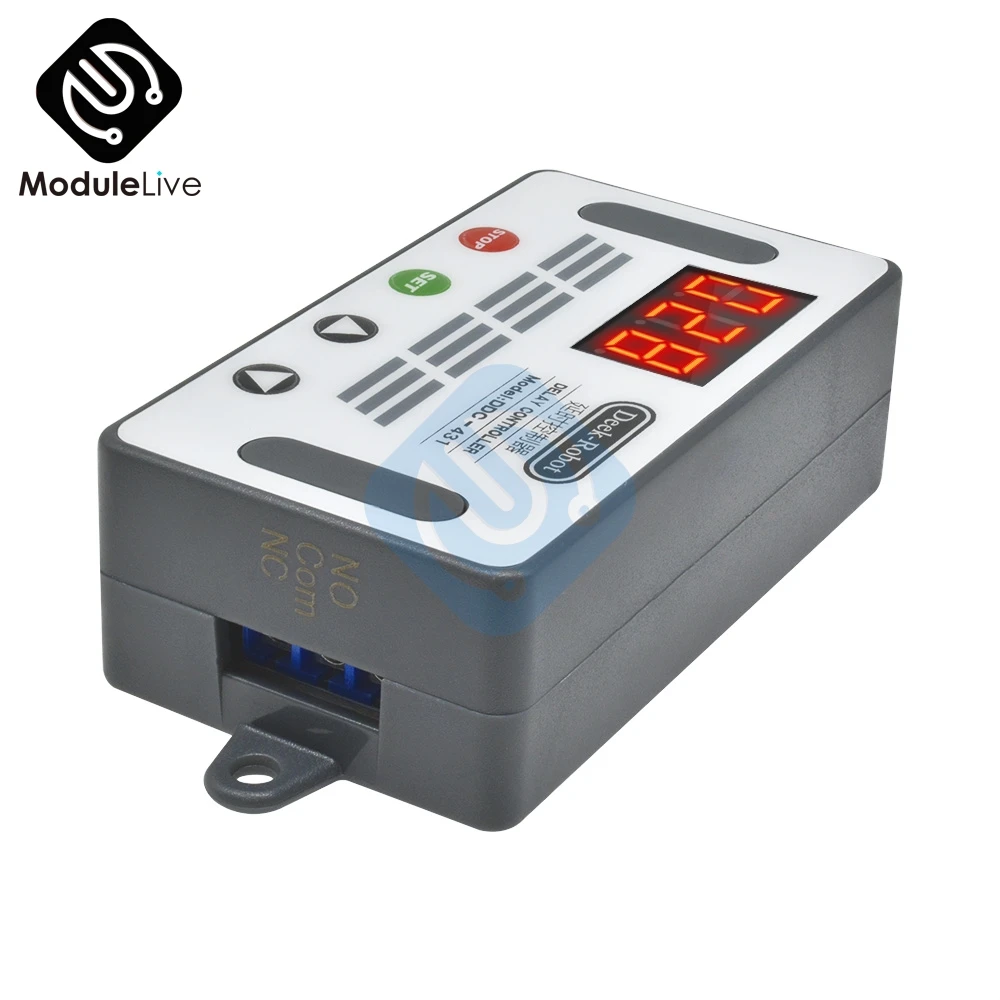

Выходная мощность: управляемый DC 30 V/10A или AC 250 V/10A оборудование

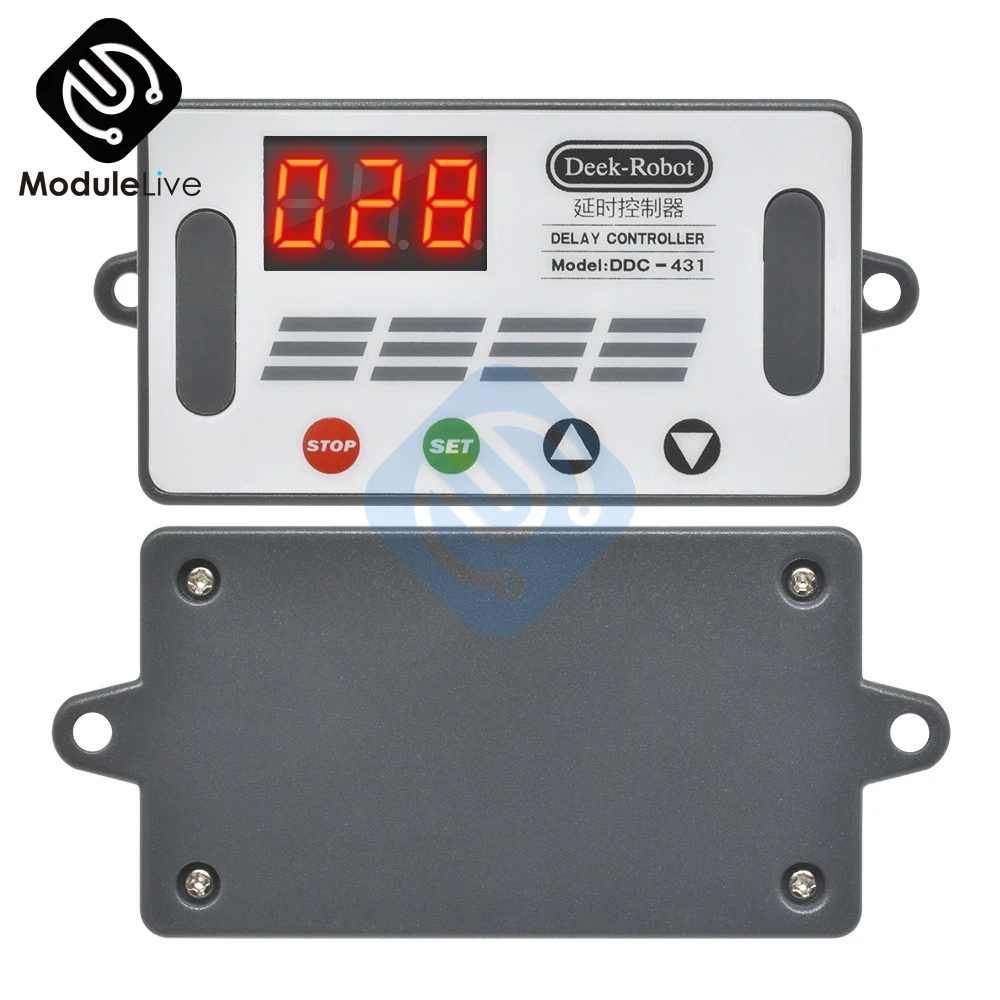

Размер изделия: 64 мм * 35 мм * 19,3 мм

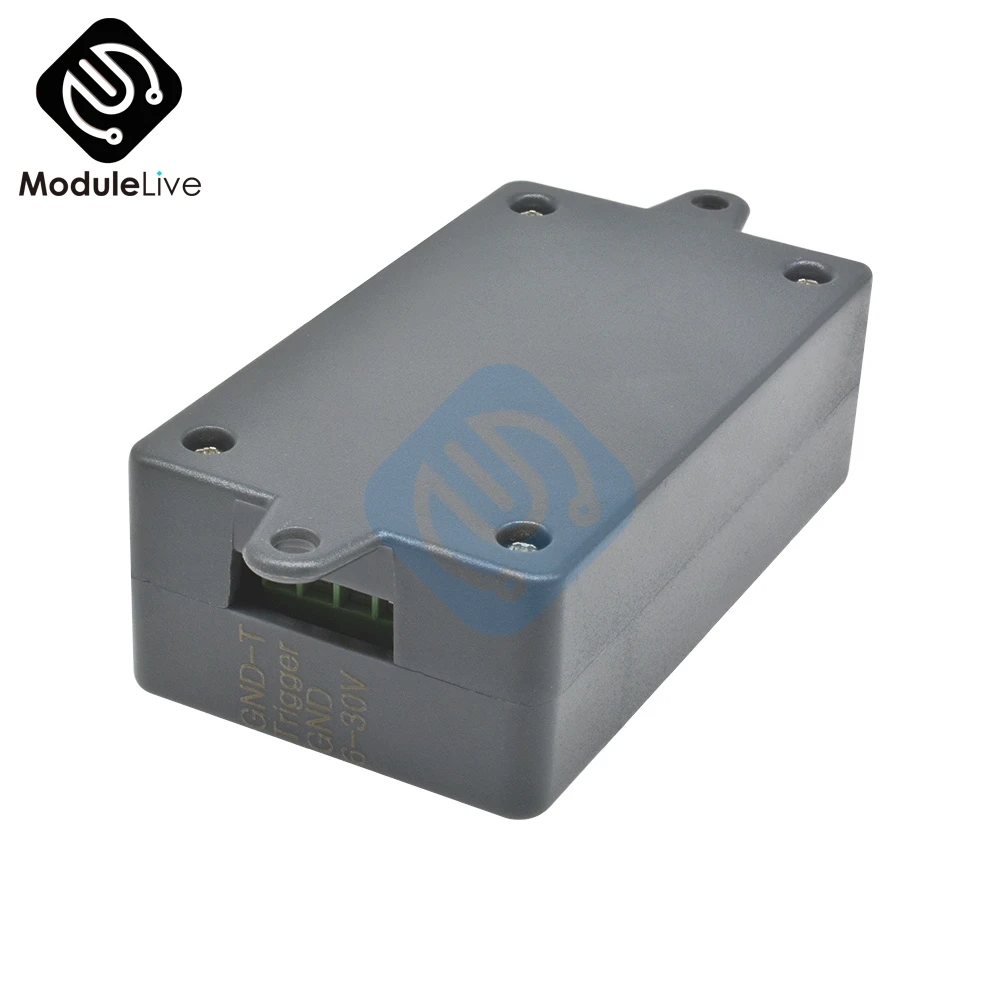

Монтажное отверстие: диаметр 3 мм

Рабочая температура:-40 °C ~ 85 °C

Режим работы P1: после срабатывания сигнала реле включается в рабочее время, затем выключается; в рабочее время следующая операция P1.1: сигнал снова срабатывает. P1.2: Сигнальные триггеры повторно таймизированы снова P1.3: сигнал триггер сброса снова, реле отключено, и время остановлено. P-2: дайте триггерный сигнал, после того как реле отключает CL время, реле включается в рабочее время. После завершения синхронизации реле выключено. P3.1: дайте триггерный сигнал, после того, как реле включит время оп, реле отключает CL время, затем петля вышеуказанного действия, сигнал будет дан снова в цикле, реле отключено, время остановлено; количество циклов (LOP) Можно установить P3.2: после включения питания не требуется триггерного сигнала, реле включается в рабочее время, реле отключает CL время, и вышеуказанные действия циклированы; количество циклов (LOP) можно установить P-4: Функция удержания сигнала, если есть триггерный сигнал, Время очищается, реле остается на; Когда сигнал исчезает, реле выключено после синхронизации ОП; во время синхронизации, есть сигнал, и время очищается. Режим включения реле: реле может работать во время проводимости. Выключено: реле не включено и всегда выключено. Короткое нажатие кнопки СТОП на основном интерфейсе для переключения между ВКЛ и ВЫКЛ.

 Текущее состояние будет мигать, затем вернитесь к основному интерфейсу. Эта функция является функцией аварийной остановки, одна кнопка для открытия и закрытия реле. Режим сна (долго нажимайте кнопку стоп, чтобы просмотреть текущий режим) C-P режим сна: в течение пяти минут, без каких-либо операций, цифровая трубка автоматически отключает дисплей, программа работает нормально. Нормальный режим O-d: цифровая трубка всегда находится на дисплее, нажмите и удерживайте кнопку стоп в течение 2 секунд, а затем отпустите, чтобы переключить C-P и O-d состояния. Текущее состояние мигает, а затем возвращается к основному интерфейсу. Диапазон времени, как выбрать диапазон времени после установки значения параметра в интерфейсе выбора режима, нажмите кнопку стоп, чтобы выбрать диапазон времени. XXX. Десятичная точка находится в одном месте, диапазон времени: 1 секунда до 999 секунд XX. X Десятичная точка в десять, диапазон времени: 0,1 секунд до 99,9 секунд X.X.X. Десятичная точка полностью освещена, диапазон времени от 1 минуты до 999 минут. Например, если вы хотите установить ОП до 3,2 секунд, перемещайте десятичную точку до десяти цифр, а цифровая трубка отображает 03,2. Описание параметров: OP on time, CL off time, LOP cycle number 1-999 раз, «---» означает бесконечная петля, эти параметры не зависят друг от друга, но каждый режим делится этими параметрами. Например, когда режим on-time OP установлен на 5 секунд в P1.1, пользователь хотел бы переключиться в режим P1.2, затем при входе в настройки P1.2 соответствующие параметры, ОП также будет 5 секунд отображения ing 000 на основном интерфейсе и нажатие кнопки набора будет отображать OPL, LOP и соответствующий раз XXX, если только OP в режиме, например, режим P1.1, P1.2, P1.3, тогда короткая Кнопка Нажмите SET будет отображать только OP и соответствующий время, если режим имеет OP, CL, LOP, такой как режим P3.1, P3.2 короткая Кнопка нажатия будет отображать OP и соответствующее время, CL и соответствующее время, LOP и соответствующие сроки после установки режима, очень удобно просматривать параметры, заданные в текущем режиме, нажав кнопку set на основном интерфейсе.

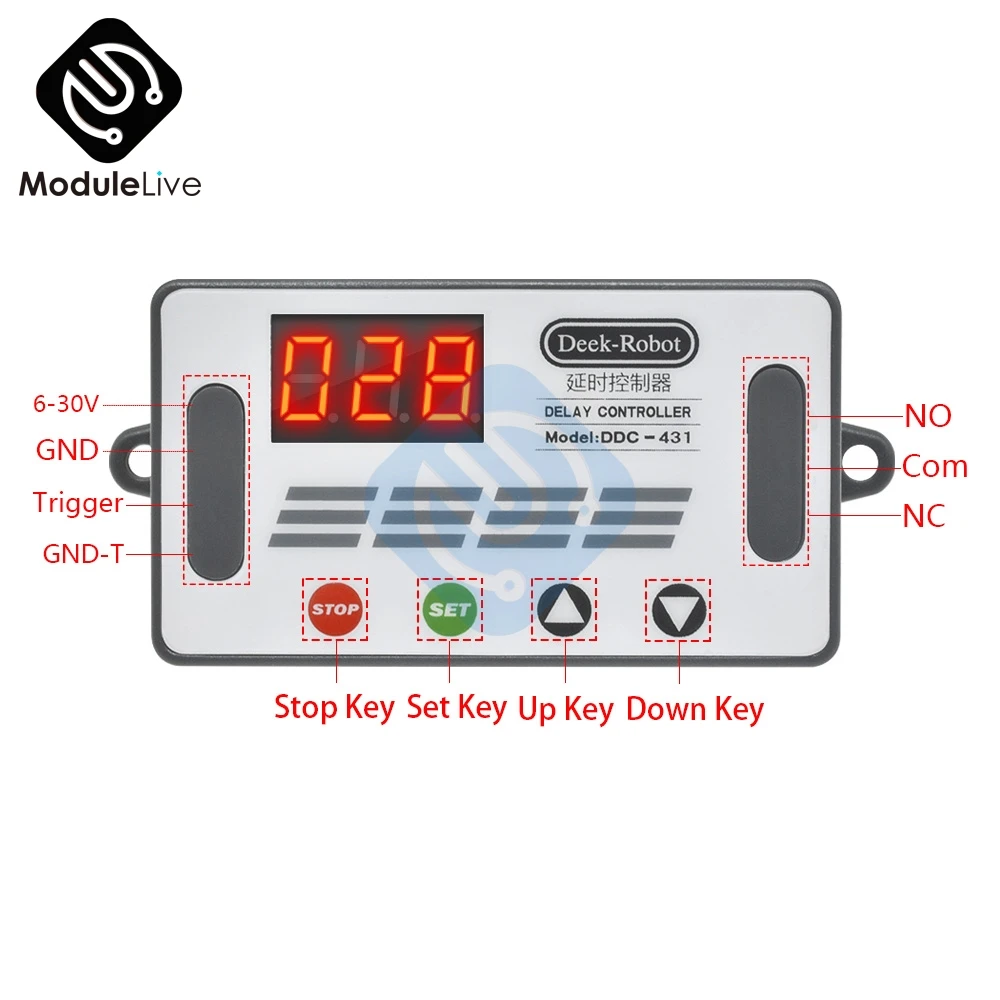

Как установить параметры сначала Определите режим работы реле в соответствии с режимом работы реле, в основном Интерфейсе (Когда модуль включен, он будет мигать текущий Рабочий режим (режим P1.1 по умолчанию), затем введите основной интерфейс" Нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите «для ввода выбора режима. Интерфейс, выберите режим для установки P1.1 ~ P-4, нажав кнопки вверх и вниз. После выбора режима, который нужно установить (например, P3.2), нажмите кнопку set, чтобы установить соответствующий параметр. В это время, параметр, который будет установлен, будет мигать OP вовремя, CL время выключения, LOP цикл номер "---" означает неограниченное. Вторичный цикл, через вверх, вниз для регулировки значения параметров, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение 1 единицы); после установки значения параметра, выберите положение десятичной точки, короткое нажатие кнопки стоп, выберите диапазон времени (Соответствующее время от 0,1 секунд до 999 минут); короткое нажатие кнопки SET, чтобы установить следующий параметр тока, процесс такой же, как и выше после установки параметров выбранного режима, нажмите и удерживайте кнопку набора в течение 2 секунд, чтобы отпустить, в настоящее время режим набора мигает, Затем вернитесь к основному интерфейсу и успешно Установите параметры. Основной интерфейс: «000» (без десятичной точки) отображается, когда реле не работает, и Десятичная точка ясна, когда реле работает. Интерфейс выбора режима: Нажмите кнопку SET для входа, после завершения настройки, нажмите кнопку SET для выхода, вернитесь к основному интерфейсу
