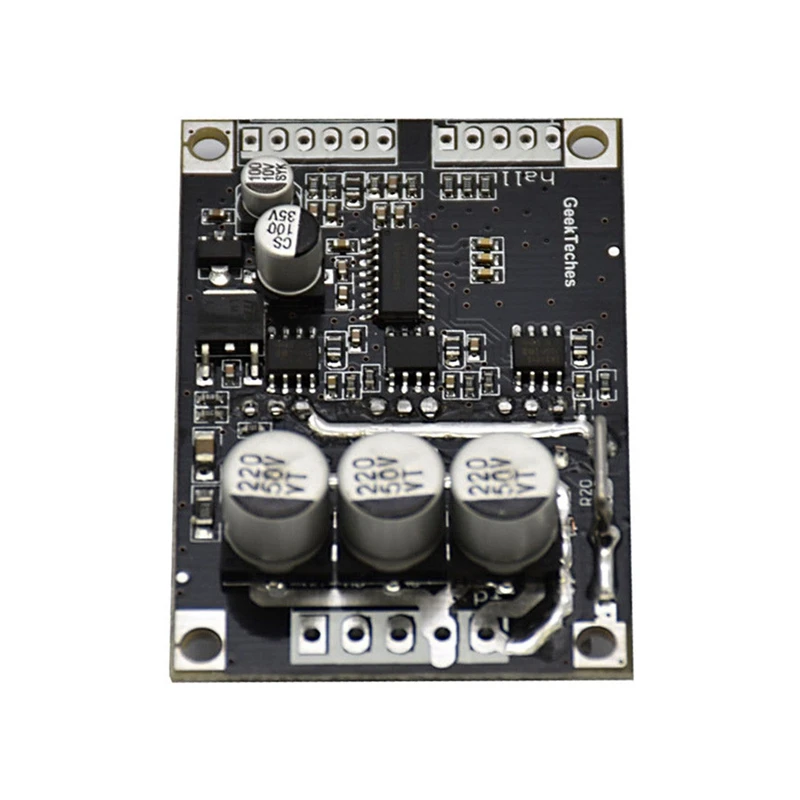

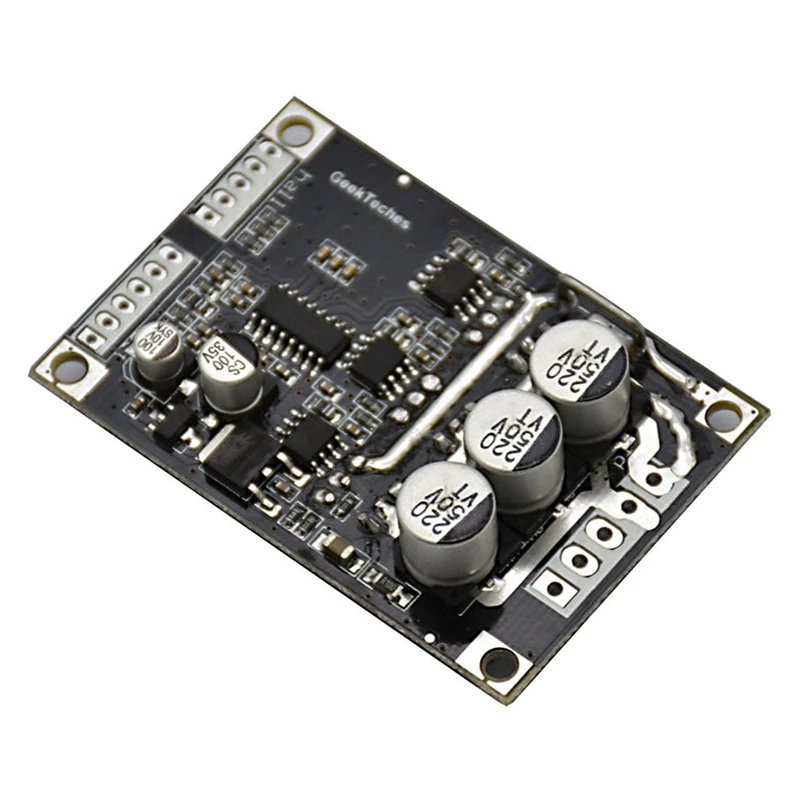

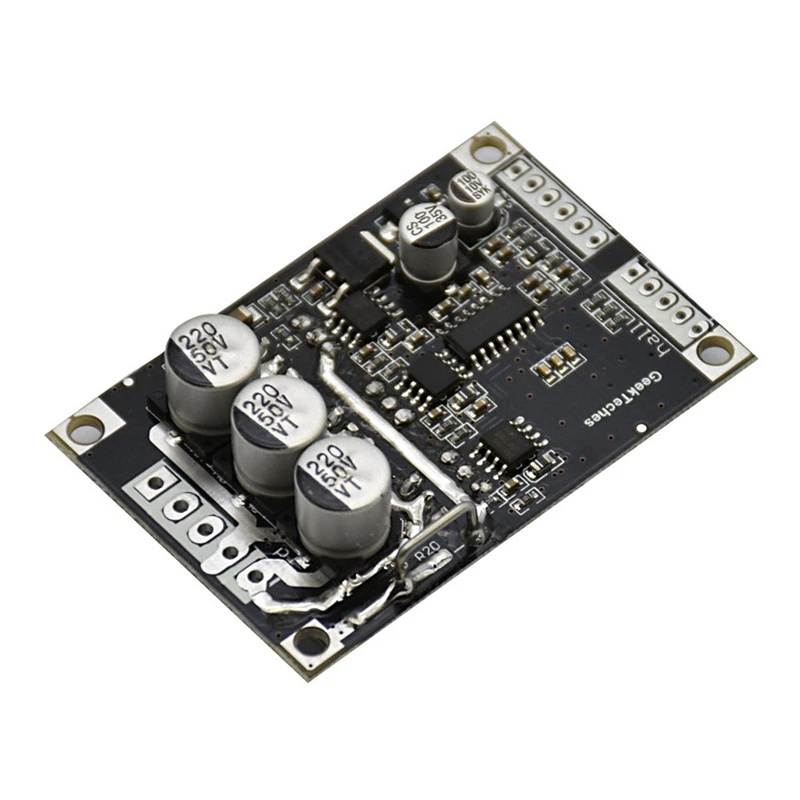

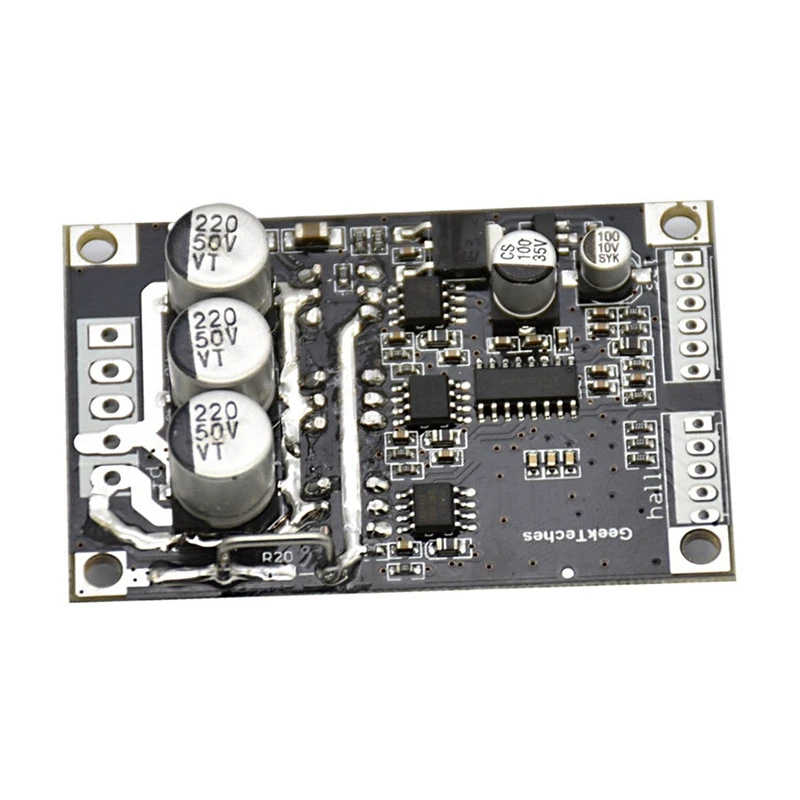

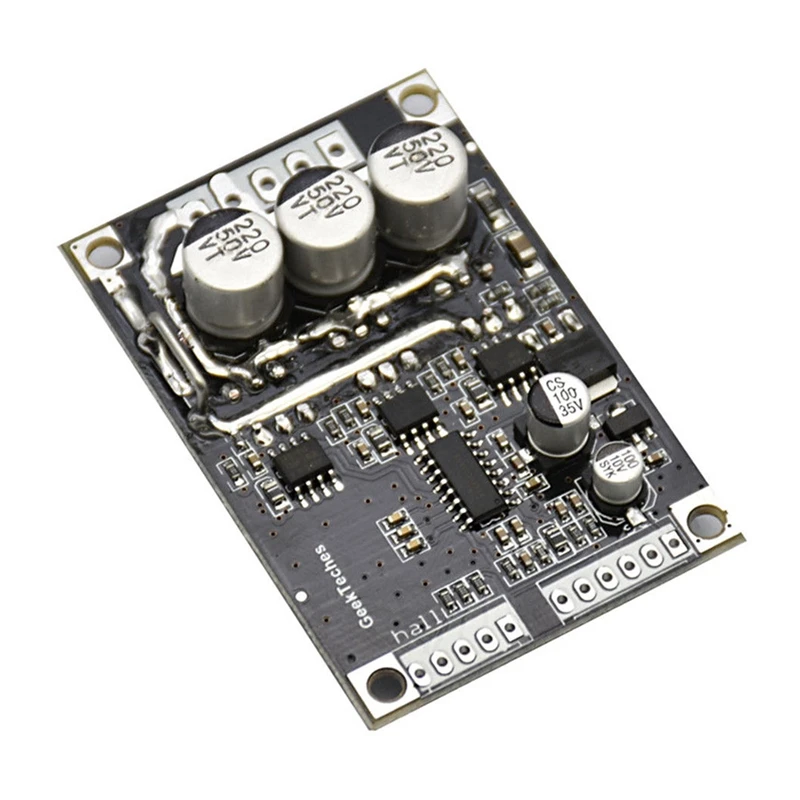

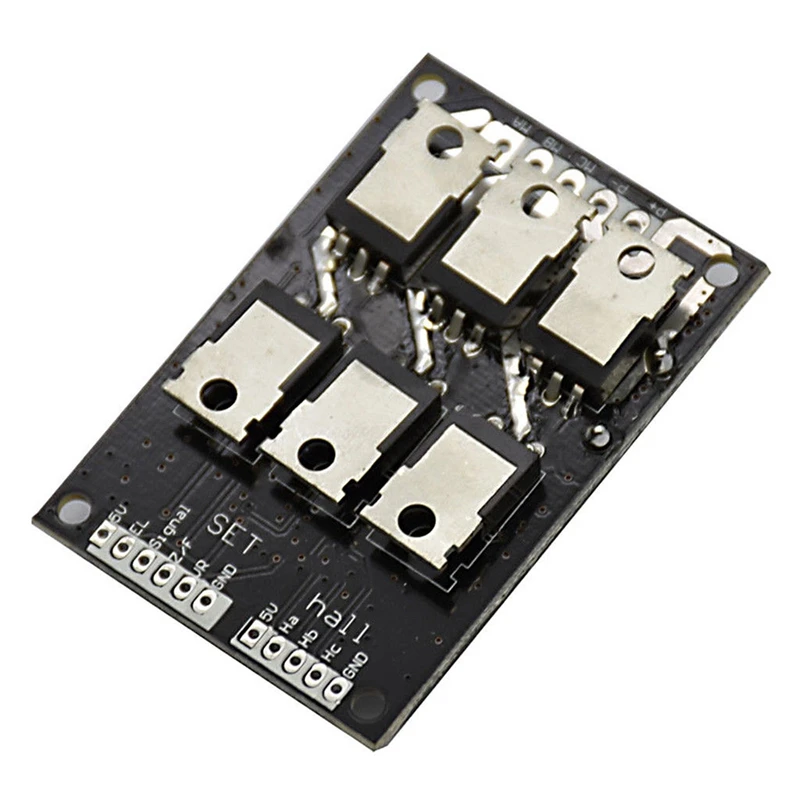

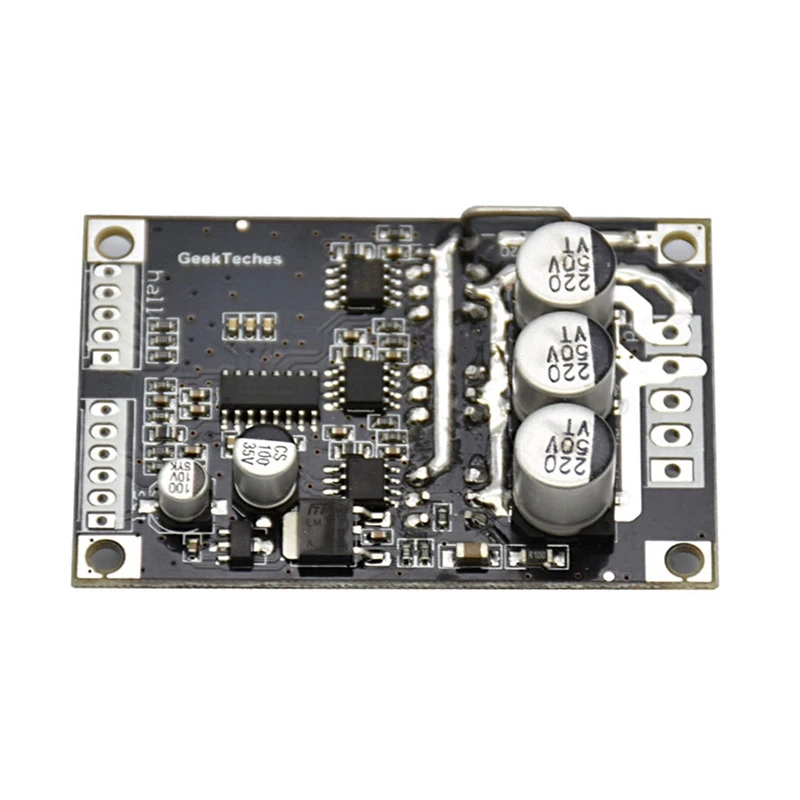

15A 500 Вт Dc12V-36V бесщеточный контроллер скорости двигателя Bldc плата драйвера с

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Советы: если вы используете менее 60 Вт, без дополнительного теплоотвода; Пожалуйста, убедитесь, что добавьте Радиатор при превышении 60 Вт. Размер теплоотвода может быть плохой рабочей средой (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! При установке теплоотвода необходимо обратить внимание на заднюю часть модуля 6 MOS изоляции труб, Без изоляции, он будет прикреплен к приводной пластине, постоянно поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс тепловую смазку!
Входы сигнала Холла: показана схема проводки, одна соответствует HA,HB,HC и на двигателе, блок питания 5 В, соединенный с сигналами Холла двигателя положительным, GND источник питания отрицательный сигнал в моторный зал.
Проводка: контрольный терминал для набора: 1. Методы проводки управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к контроллеру MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр, подключенный к обеим концам 5 В и GND клеммного напряжения, более высокая скорость.
2. Методы управления мотором: Вы можете переключить управление, также можно подключить к контроллеру MCU, к GND в одном направлении, затем в одном направлении 5V.3. Импульсный сигнал скорости: высокая и низкая выходная мощность. IC не может понять информацию с запросом клиента.
Примечание: Из-за различных производителей моторов, чтобы сделать заказ линии холла, не обязательно следуйте линии на доске, чтобы соответствовать последовательности, которая должна быть скорректирована, пожалуйста, обратите внимание! В случае неправильной последовательности линий, неправильной загрузки, тока или запуска других явлений, не открывающихся, заставляющая использовать диск будет гореть!
Рабочее напряжение: DC12-36V
Рабочий ток: менее 15а
Мощность привода: менее 500 Вт
Напряжение скорости: 0,1-5 В
Рабочая температура:-40 ~ 85 градусов Цельсия
Влажность: менее 90% относительной влажности
Защита от перегрузки по току: Да
Сигнал контроля скорости: Да
Выход клеммы питания:
VCC (положительный источник питания)/GND (отрицательный)/MC (фазы двигателя W)/MB (фазы двигателя V)/MA (Фаза двигателя U)
Набор для стороны управления:
(GND) терминал управления заземлением
(VR) Регулятор заканчивается 0-5 в (соответствует 10% скорости двигателя-100%)
(ZF) Управление задним ходом (подключено к 5V или земле может заряжать направление вращения двигателя)
(М) импульсный выход тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов за оборот выходного числа)
(EL) включить терминал управления (подключен к 5V ot заземления, затем 5V, Заземление двигателя останавливается)
(5 В) 5 в контрольный терминал
Зал для терминалов зала:
(5 В) сила Холла положительная
(ХА) сигнал зала
(Hb) сигнал зала
(Hc) сигнал зала
(GND) зал отрицательный
Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующий MA/U,MB/V,MC/W
Примечания: Эта плата драйвера подходит только для бесщеточных двигателей постоянного тока без датчика Холла для использования (по умолчанию «зал» на плате не является функцией, не нужно подключать).
Цвет: черный
Материал: металл + Поликарбонат
Размер: 65*44*17 мм
Посылка:
1 * бесщеточный контроллер двигателя
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
