Описание:

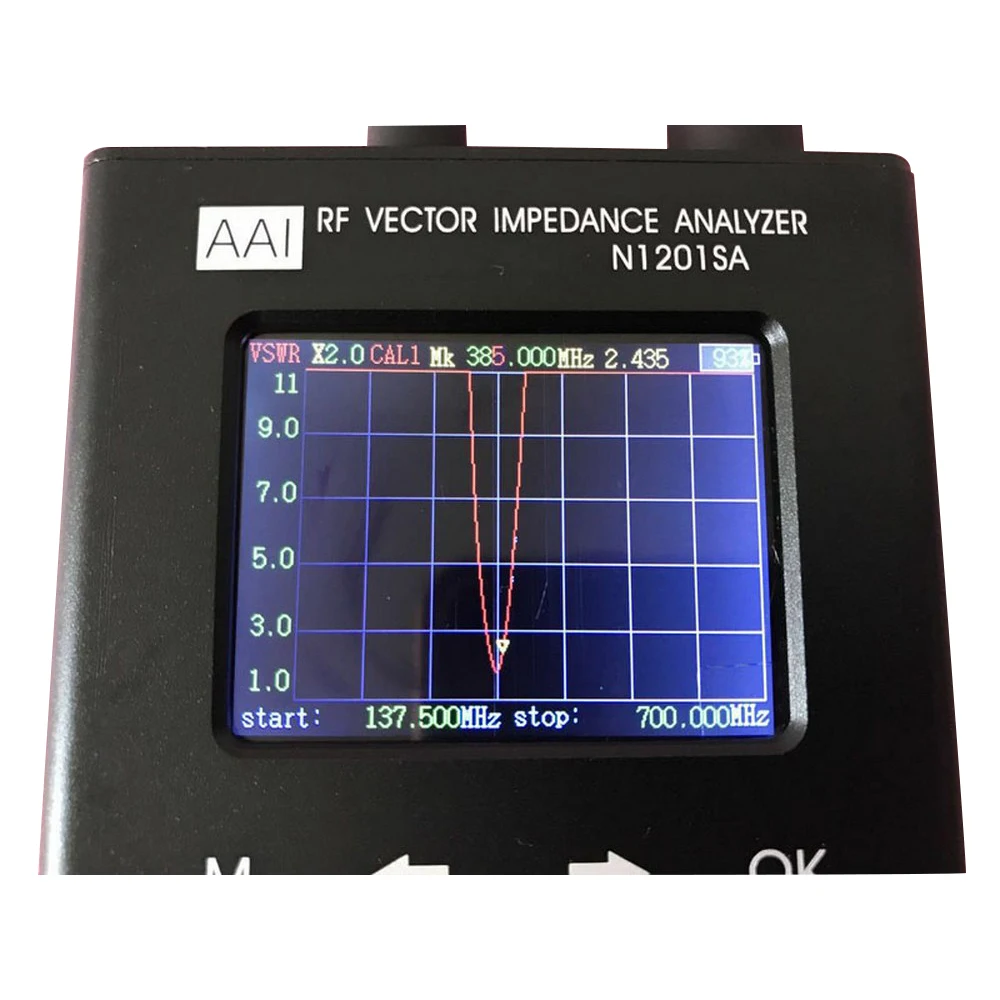

Этот инструмент имеет четыре интерфейса: измерение одной точки, сканирование, Системная информация, коррекция и калибровка

Загрузка по умолчанию в одноточечный интерфейс измерения.

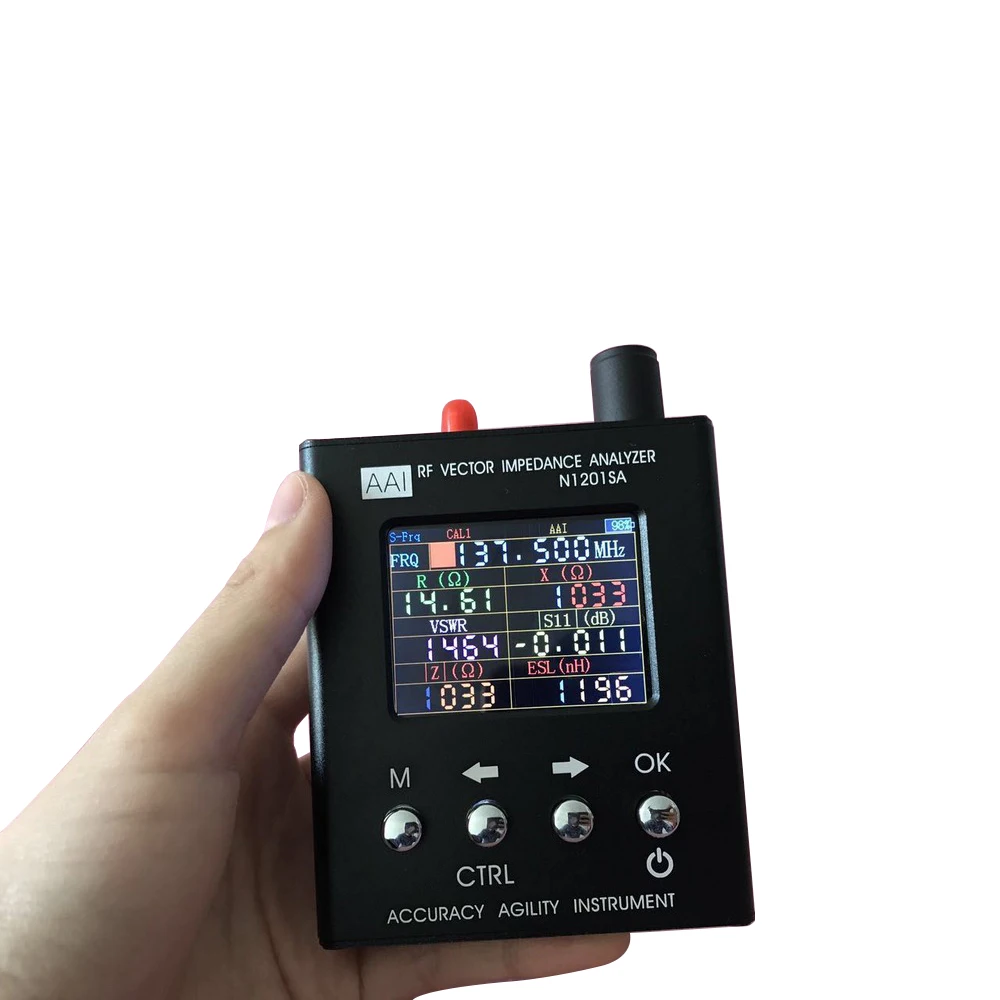

N1201SA серия представляет собой ручной радиочастотный векторный инструмент для измерения импеданса,

Простота в использовании, простота в эксплуатации. Встроенный литий-ионный аккумулятор высокой емкости для мобильного и наружного использования.

Выключение автоматически сохраняет параметры настройки без вмешательства человека, после запуска, интерфейс

Настройки полностью такие же, как и отключение питания, используйте очень беспокоиться.

Может использоваться для проверки антенны, импеданса радиочастотных устройств.

Поскольку измерение сопротивления RF требует калибровки, вам необходимо приобрести отдельную калибровку.

Параметры:

Рабочая валюта: 140 МГц ~ 2700 МГц

Фактическая Валюта: 137,5 ~ 2700 МГц

Ступенчатая частота: 1 кГц

Дисплей: 2,4 "TFT trdp

Коэффициент разрешения: 320x240(QVGA)

Емкость аккумулятора: 2000 мА · ч (7.4Wh)

Мощность Потребляемая мощность: <1,5 W

Ток заряда: 400mA

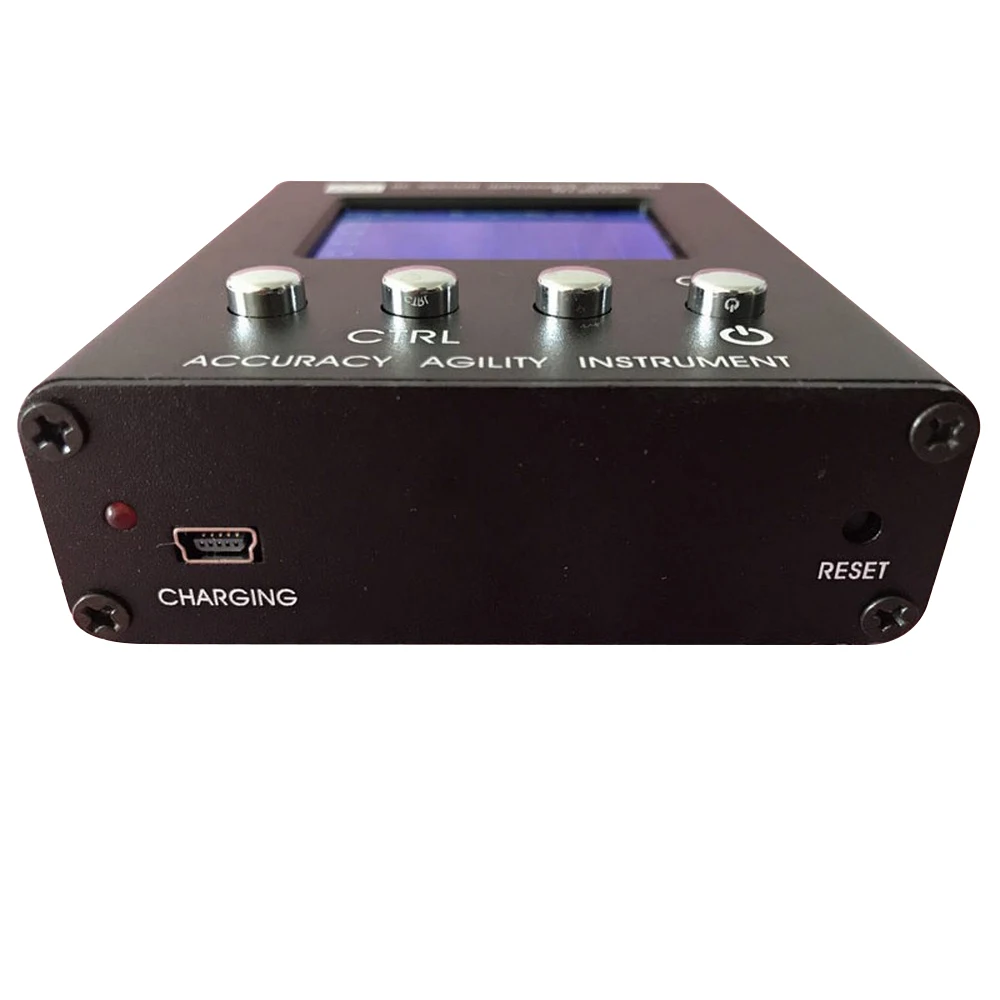

Порт зарядки: USB

Автоматическое выключение может быть установлено 5-60 минут.

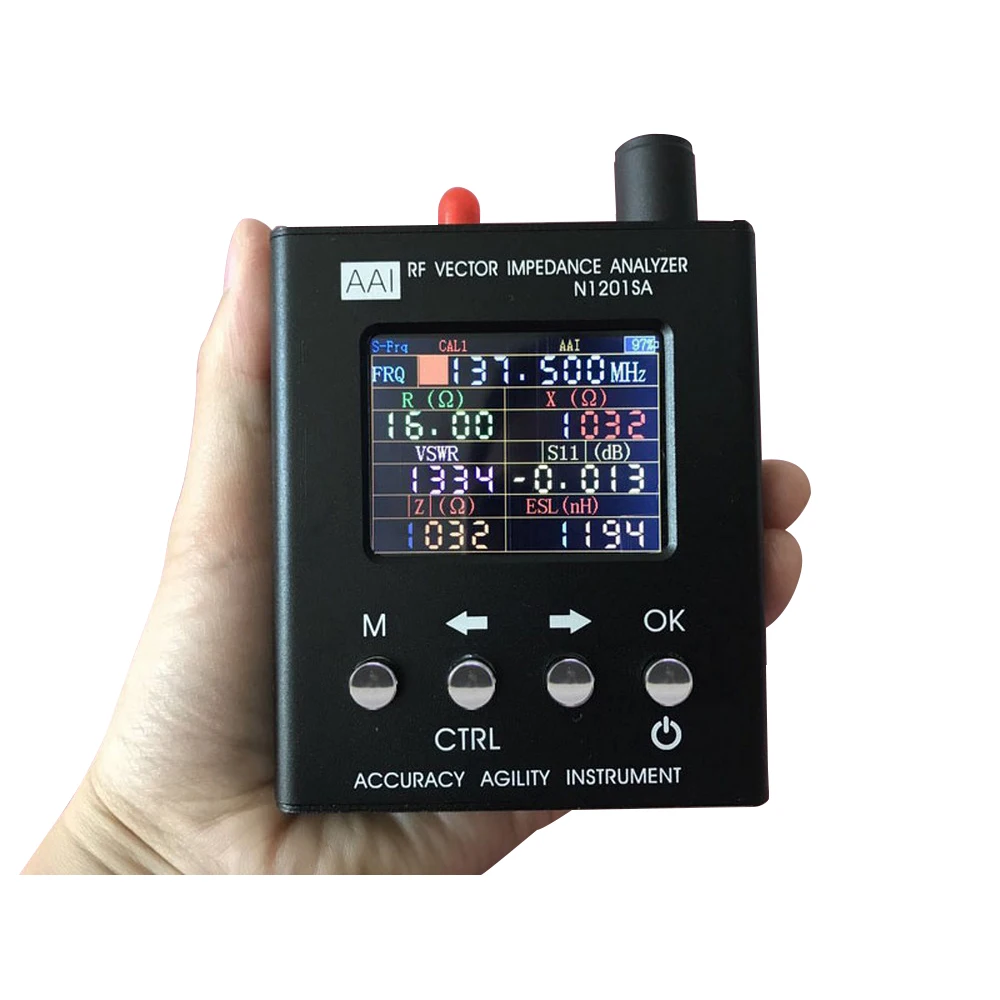

Измеренные параметры: сопротивление, Reactance, стоячая волна, S11

Коэффициент разрешения: 4 числа

Точность частоты: около 5ppm

Разъем: SMA-K

Диапазон измерений:

Сопротивление: 0,1 ~ 1000

Стоящая волна: 1,000 ~ 65

S11 (дБ): 0 дБ ~-60 дБ

Рабочая температура: 0 ~ 40 ℃

Атмосферное давление: 860hPa ~ 1060hPa

N1201SA + обновление на основе N1201SA

Рабочая частота: 34,375 МГц ~ 2700 МГц

Измерение длины кабеля: <3 м

Характеристика линии передачи импеданс: 200Ω ~ 100Ω

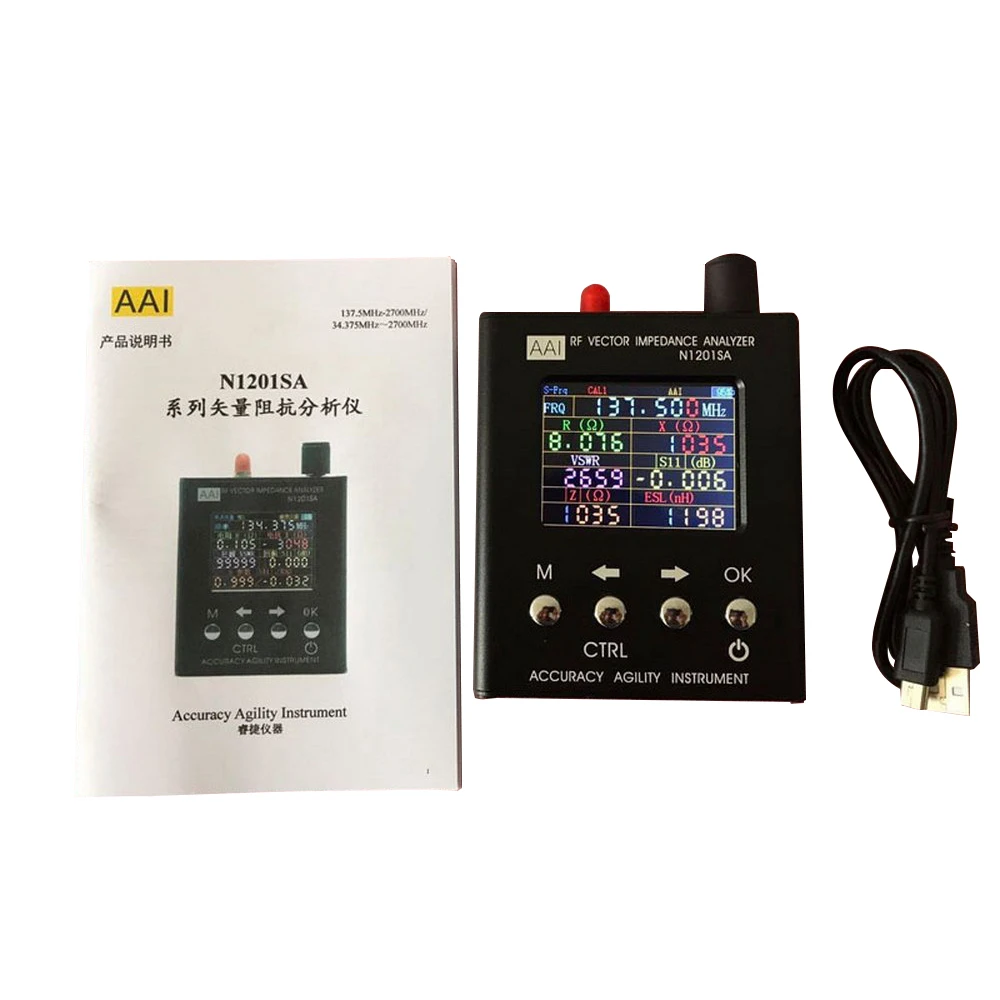

Посылка в комплект входит:

1 х антенный анализатор (английская версия)N1201SA + orN1201SA

1 x Кабель для передачи данных

Руководство пользователя-1 шт.;

Для удобства пользователя, каждый раз опции коррекции калибровки автоматически изменятся на калибровку пользователя. Между тем, чтобы обеспечить целостность калибровки, процесс калибровки, функция автоматического отключения выходит из строя, Последовательная загрузка.

Примечание:

Чтобы обеспечить точность измерений и калибровки, предварительно Нагрейте прибор не менее 15 минут.

Попробуйте использовать высококачественный RF кабель и разъемы.

Калиброванный кабель, помеченный далее, может не потребоваться калибровки и прямого использования.

Процесс тестирования кабеля влияет на точность измерения, рекомендуется, по возможности, не выбирать слишком длинный Тестовый Кабель.

Перед измерением и калибровкой убедитесь, что у вас нет сильного беспроводного сигнала, чтобы избежать помех, вызванных неточными измерениями.

Если измерения импеданса сами по себе не поймут, вы можете обратиться к инструкциям и обучающим инструкциям векторного сетевого анализатора. Этот инструмент эквивалентен однопортовому векторному сетевому анализу.

Видео Подключение: http://v.youku.com/v_show/id_XMzMyOTM1NDE3Mg==.html?spm=a2hzp.8253869.0.0 (сравнение измерения мощности)

Видео Подключение: http://v.youku.com/v_show/id_XMjcwNzkxNzkwMA==.html?spm=a2hzp.8253869.0.0 (сравнение измерения антенны)

Вопросы и ответы

1. Как включить и выключить устройство

Включение питания: Нажмите и удерживайте клавишу CTRL и нажмите кнопку OK для запуска продукта.

Выключение: Нажмите и удерживайте кнопку OK (>2S), чтобы закрыть

2. Область применения каждого типа анализатора

N1201SA/N2201SS объем:

1 антенна: УФ-диапазон рации; 2C/3C/4G антенна для мобильной связи; Модуль передачи данных на короткие расстояния (315, 433, 869, 915, 2450); 2450 полоса wifi (за исключением 5,8); Bluetooth; Авиационный Частотный диапазон; Антенна (915, 2450);

2 ВЧ-канал сопротивление

3 RF оригиналы

N1201SA + Область применения: добавить fm-радио антенну на основе N1201SA

N206ISA Область применения: Коротковолновая полоса и рация UV band

Неприменимая антенна: активная антенна (например, активная антенна CPS);

3. Если калибровка не прошла и прибор не может быть измерен, что я должен сделать?

Коррекция системы калибровки

Шаг: Введите интерфейс калибровки----Настройте USRCORR на SYS CORR --- нажмите OK для подтверждения.

4. Можете ли вы измерить мощность?

N2201SS может измерять мощность

5. Можете ли вы измерить спектр?

Этот продукт еще не разработан.

6. Вы можете увидеть таблицу Smith?

N2061 находится в стадии разработки

7. При каких обстоятельствах необходимо откалибровать

1 вам нужно сделать точные измерения, пожалуйста, используйте Калибровочные детали для калибровки

2 тестируемое устройство не подключается непосредственно к порту продукта, а проходит через секцию кабеля, и вам нужно измерить электричество тестируемого устройства.

Параметры сопротивления и reactance.

8. Является ли рабочая частота непрерывной и непрерывной?

Да.
