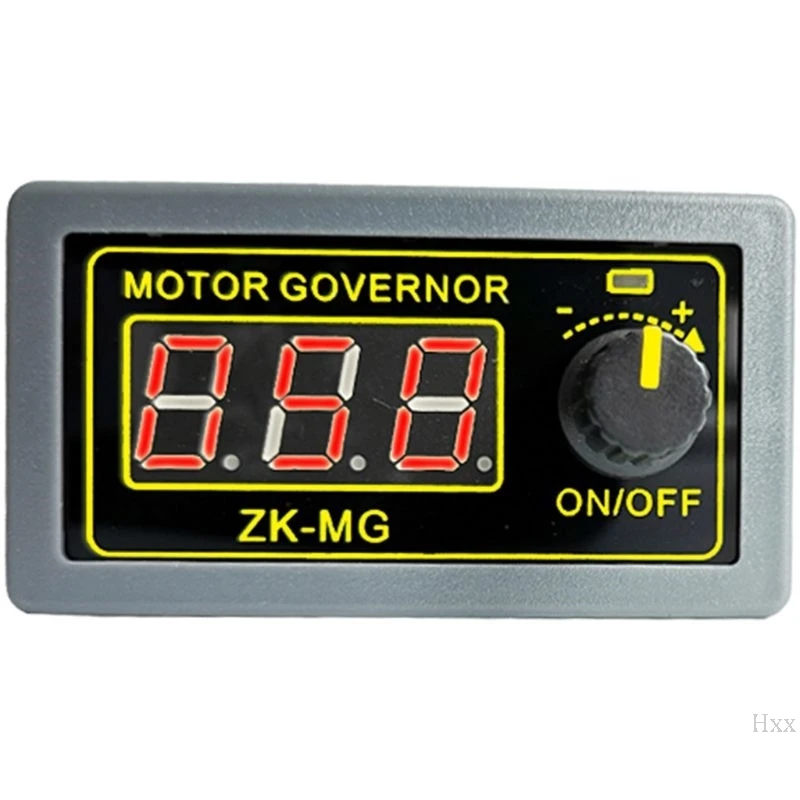

Контроллер двигателя постоянного тока, 5-30 в, 12 В, 24 В, 5A, ШИМ, регулируемая скорость, цифровой дисплей, датчик мощности, частота, макс. 15 А, ZK-MG

Почему мотор регулятор нужно выставить частоту?
Частота регулятора двигателя слишком низкая, рябь мощности, вибрация двигателя; Частота слишком высокая, потери переключателя большие, электромагнитный шум заметен. Если частота выбрана не должным образом, эффективная Выходная мощность двигателя будет значительно снижена. Заводская частота по умолчанию для этого продукта составляет 20 кГц, Который может удовлетворить большинство потребностей двигателя. Проконсультироваться с производителем двигателей для определенного выбора частоты.

1. Основные характеристики продукта:
1,1 оснащен кнопкой запуска и может быть внешним переключателем управления, чтобы соответствовать различным требованиям контроля клиентов
1,2 функция мягкого запуска двигателя. При запуске двигателя ток медленно повышается, и нет тока удара, который может эффективно защитить двигатель и продлить срок его службы
1,3 Рабочий цикл, скважность, верхний и нижний пределы и рабочая частота может быть набор для того, чтобы облегчить клиентов, чтобы работать и использовать их моторы в соответствии со своими рабочими характеристиками.

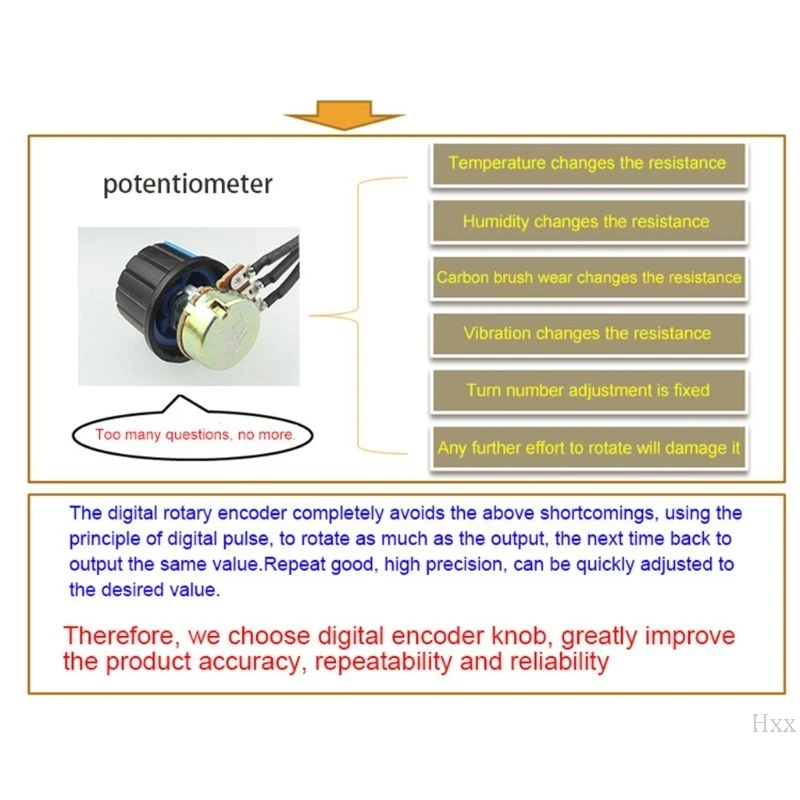

1,3 ручка цифрового кодировщика регулирует скорость двигателя, что является более точным и стабильным, чем обычный потенциометр.
1,4 со стандартным 5135 инструмент оболочки, удобны для клиента для установки.

2. Технические параметры:
2,1 Рабочее напряжение: DC5V ~ 30V вход переменного тока защита от обратного подключения
2,2 Номинальный ток: 5A максимальный ток 15A
2,3 Максимальная мощность: 150 Вт
2,2 Рабочая частота: 1 кГц ~ 99 кГц, шаг 1 кГц, частота по умолчанию 20 кГц, точность около 1%
2,3 Рабочий цикл: 0-100%, 1% шаг

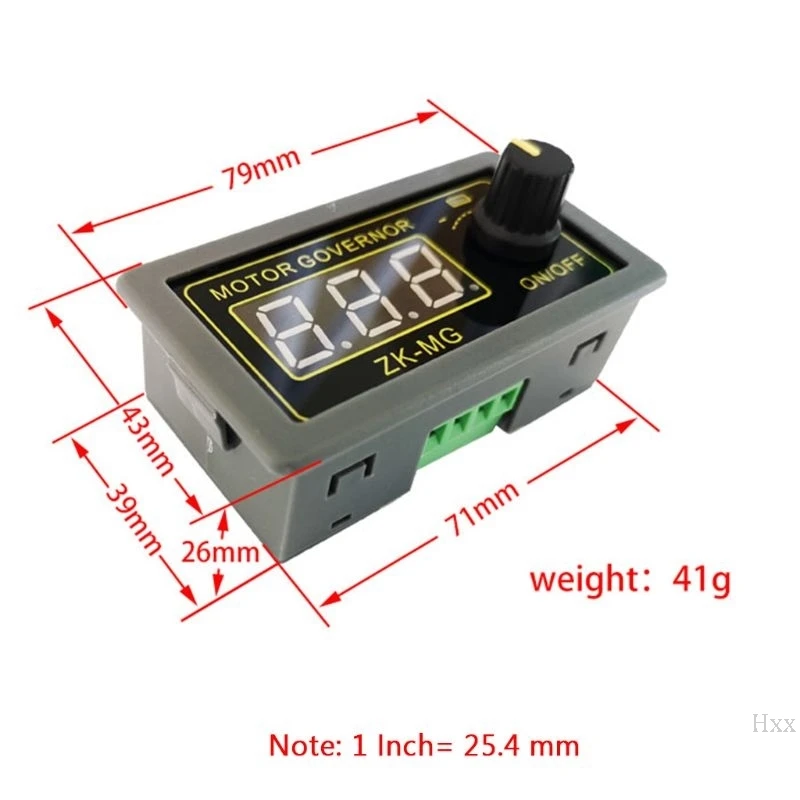

2,4 Размер продукта: 79 мм * 43 мм * 26 мм
2,5 Вес продукта: 41 г
2,6 упаковка: картонная упаковка
Все параметры могут быть настроены для хранения питания.

3. Инструкции по эксплуатации:

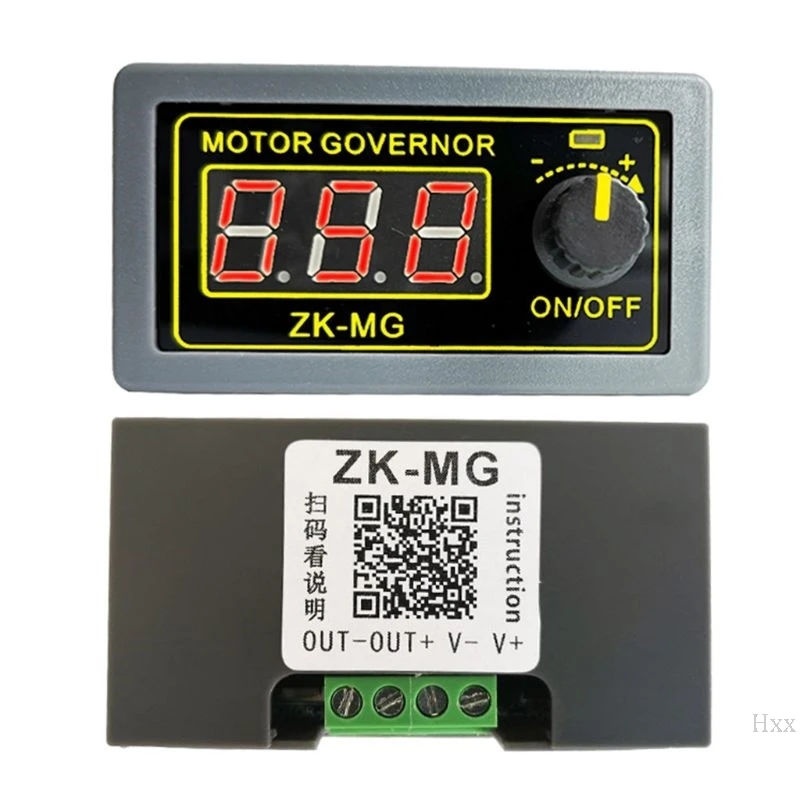

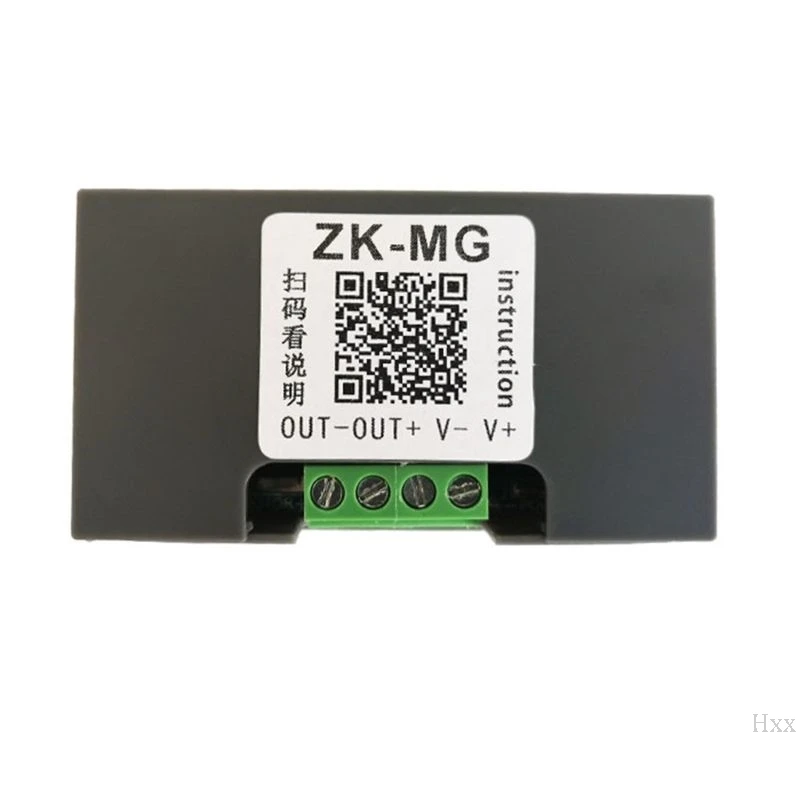

3,1 инструкции по подключению

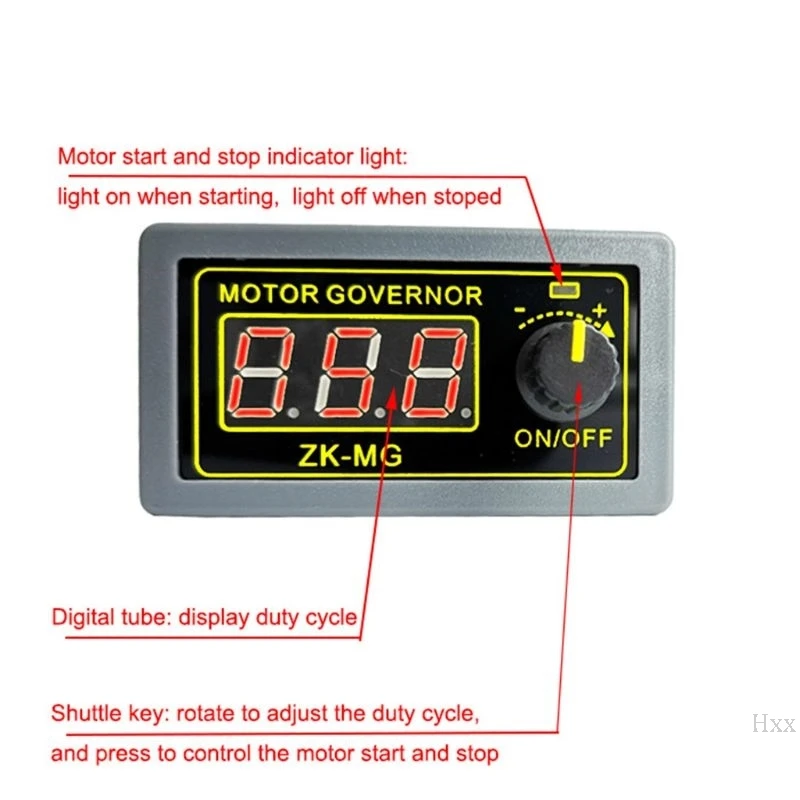

3,2 работа ручки цифрового кодировщика
В интерфейсе по умолчанию: (рабочий цикл отображается по умолчанию)
Короткое нажатие, запуск и остановка двигателя
Нажмите и удерживайте нажатой, чтобы открыть интерфейс настройки
Вращение против часовой стрелки-коэффициент нагрузки уменьшаются
Вращение по часовой стрелке-повышенный рабочий цикл
Под экраном настройки:
Короткое нажатие-Выберите параметры настройки и переключите нижний лимит рабочего цикла, верхний лимит рабочего цикла и частоту работы. Форма отображения нижнего лимита рабочего цикла-«L» + две цифры, форма отображения верхнего лимита рабочего цикла-«H» + две цифры или «100», И форма отображения рабочей частоты-«F» + две цифры.
Длительное нажатие, выход из интерфейса настройки
Вращение против часовой стрелки-соответствующие настройки уменьшаются
Вращение по часовой стрелке-параметры настройки увеличиваются соответственно

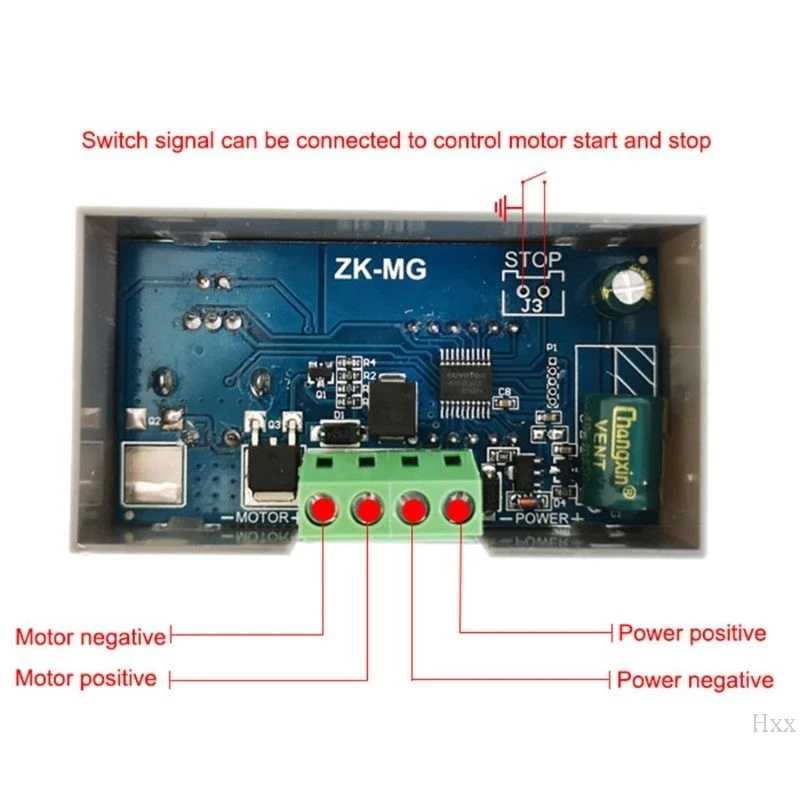

3,3 стопор обратного порт
Клавиша переключения или 3,3 v уровня может быть внешне соединенный. Переключатель включение/выключение с одной кнопкой состоянии остановки двигателя в тех случаях, когда ключ не будет закрыт или 3,3 v уровень опускается.

4. Посылка включает в себя:
1 * контроллер двигателя постоянного тока
