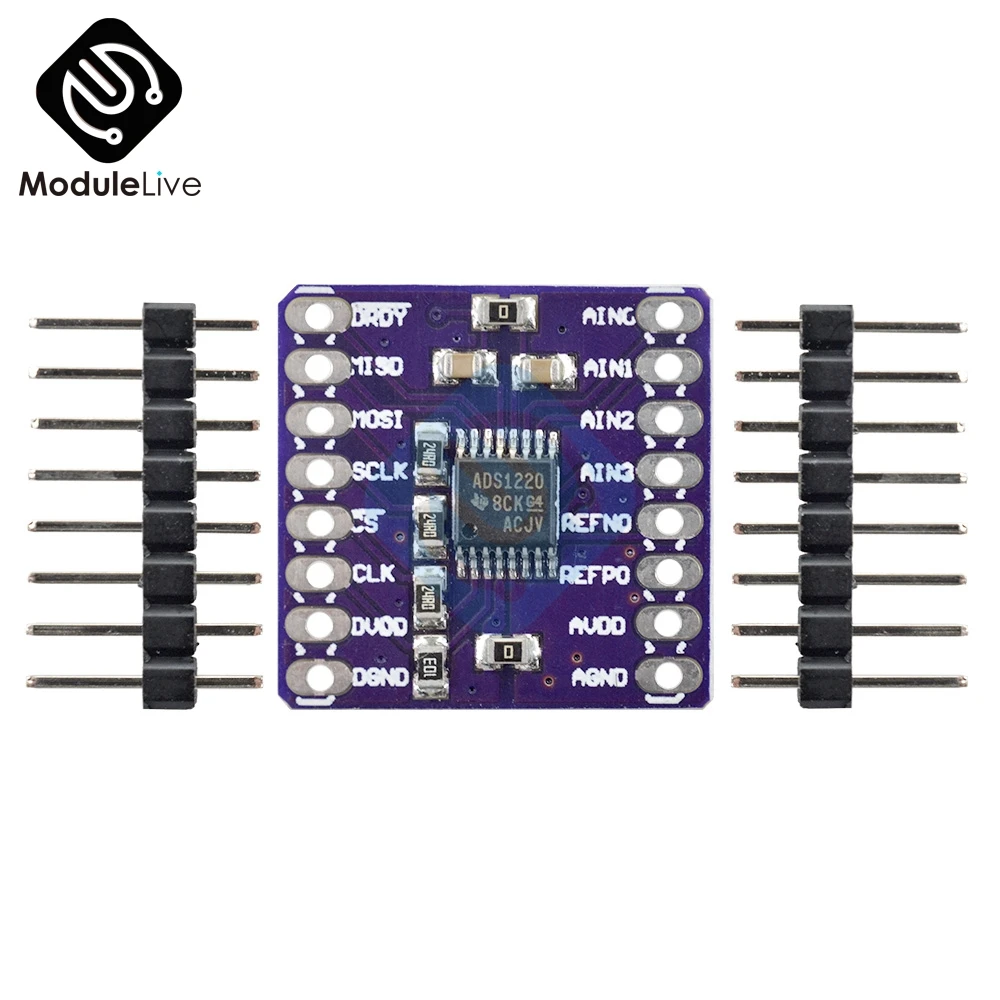

Низкая мощность CJMCU 1220 ADS1220 A/D конвертер ADC SPI 24 битный аналого цифровой модуль

Низкая мощность CJMCU 1220 ADS1220 A/D конвертер ADC SPI 24 битный аналого цифровой модуль

Описание товара: DS1220 является точной 24 битный аналого-цифрового преобразователя (АЦП), которая обеспечивает Множество встроенных функций, для того, чтобы снизить стоимость системы и количество компонентов для небольших датчик сигналов. Устройство проходит гибкий входной мультиплексор (MUX), низкий уровень шума, программируемый усилитель мощности (PGA), два программируемых источника тока возбуждения, ссылка на напряжение, осциллятор, низкий боковой переключатель и прецизионный датчик температуры для осуществления двух дифференциальных или четырех одноконтурных входов. Устройство может быть преобразовано с частотой данных 2000 образцов в секунду (SPS) с одним циклом осадков. При 20 SPs цифровой фильтр обеспечивает одновременное отклонение 50 Гц и 60 Гц для шумовых промышленных применений.

Внутренняя PGA обеспечивает высокий коэффициент усиления до 128 в/в. PGA делает ADS1220 идеальным для измерения небольших сигналов датчика, таких как Детекторы температуры сопротивления (RTDs), термопары, термисторы и резистивные датчики моста. Устройство поддерживает измерение псевдо или полностью дифференциальных сигналов при использовании программируемого массива ворот. Кроме того, устройство может быть настроено, чтобы пройти через внутренний PGA, обеспечивая при этом высокое входное сопротивление и усиление до 4 VnV, что позволяет однократным измерениям. В режиме рабочего цикла, когда PGA отключен, энергопотребление является таким же низким, как 120 pa. ADS1220 доступен в бессвинцовой VQFN-16 или ATSSOP-16 упаковке и указан в диапазоне температур от-40C до + 125C. Kтип регулятор температуры с термопарным измерения

Характеристики продукта: Низкое Потребление тока: до 120μA в режиме рабочего цикла (Типичный)

Диапазон мощности: 3 V ~ 5 V

До 20 эффективного разрешения T

Wo дифференциальный или четыре одиночных входа

Двойной совместимый программируемый источник тока: от 10 μa до 1,5 мА

Внутренний 2,048-V

Ссылка: 5 ppm/°C (Типичный) Дрифт внутренний 2% прецизионный осциллятор

Внутренний датчик температуры: 0,5 °C (стандартная) Точность SPI совместимый интерфейс (режим 1)

Область применения:

Температура датчик измерения:

1. Термистор

2. Регулятор температуры с термопарным

3. Сопротивление Температура детектор (компании "feilong"): 2 провода, 3 провода или 4-тип провода

Измерение датчика моста: 1. Датчик давления 2. Тензометрический датчик 3. Масштаб переносной прибор Автоматизация завода и контроль процесса

Размеры: 5 см х 5 см х 5 см Материал: металлЦвет: фиолетовый Посылка включает в себя: 1 * Модуль преобразователя низкой мощности1 * pin header
