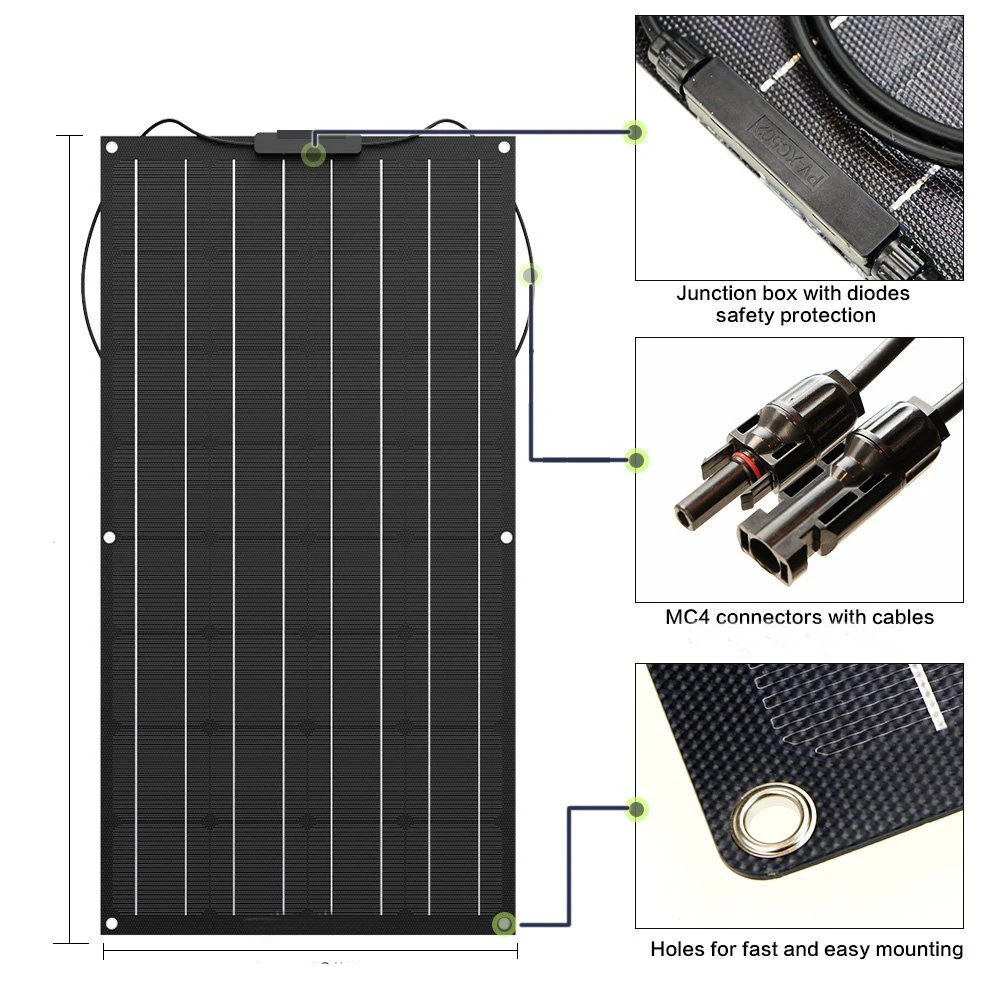

200 Вт 18В 24В солнечная домашняя система ETFE гибкий модуль панели солнечных батарей моно кремниевый элемент для 12В зарядное устройство

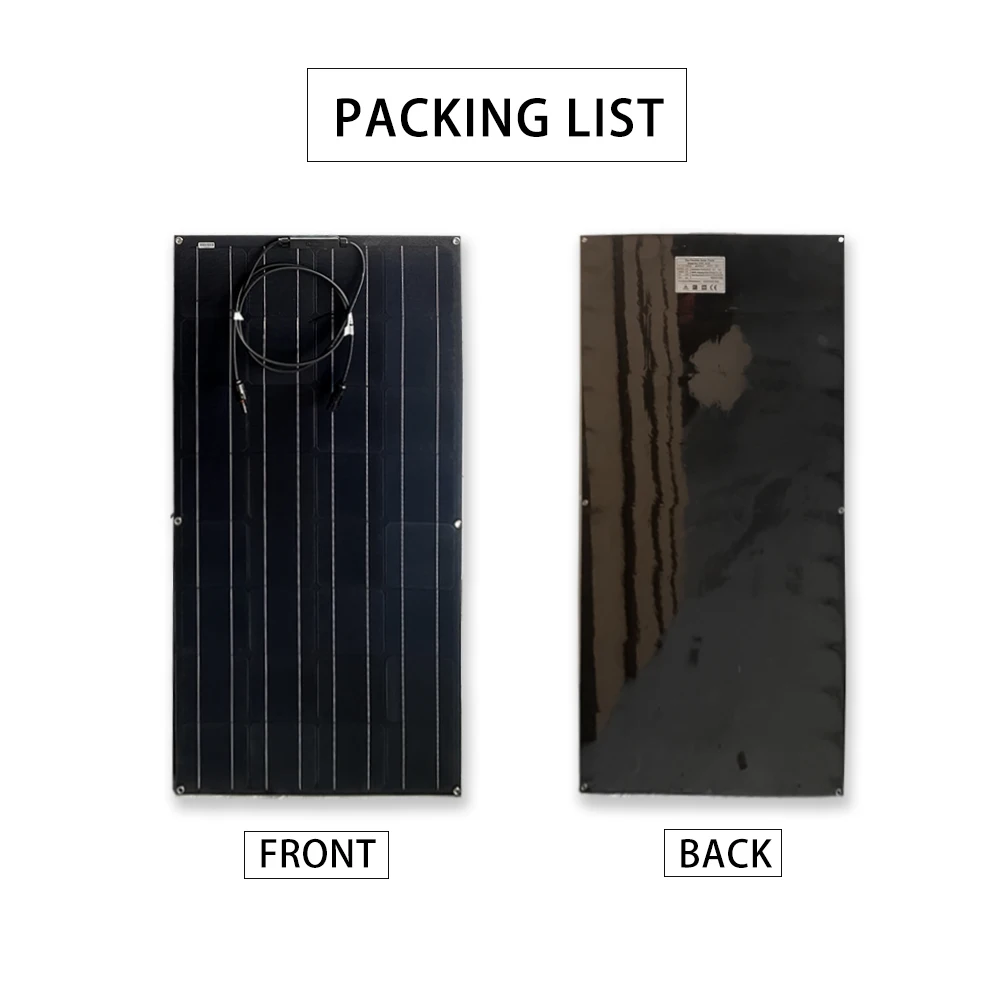

Список посылка

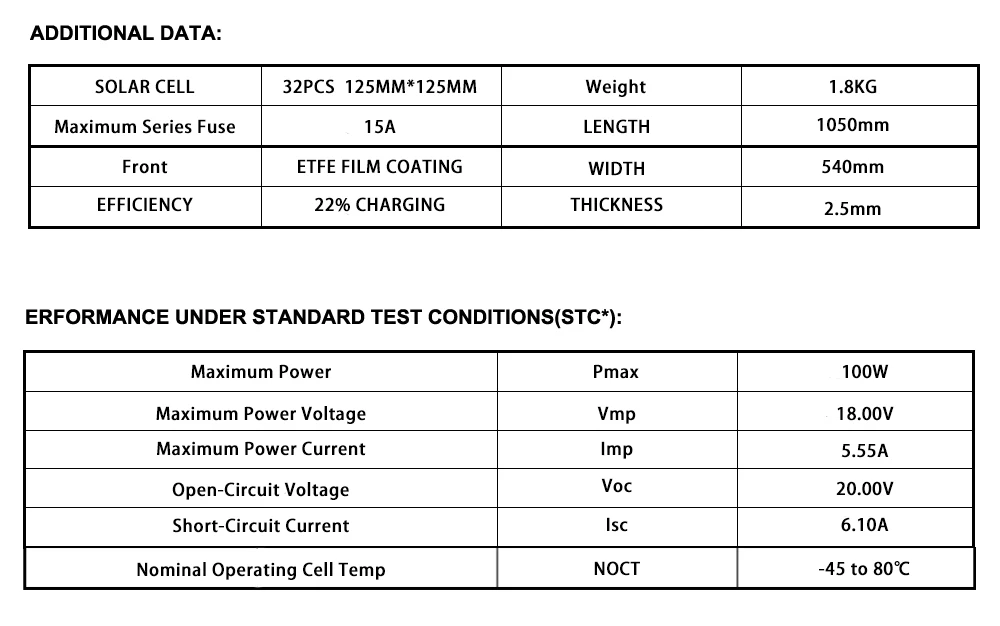

Технические характеристики

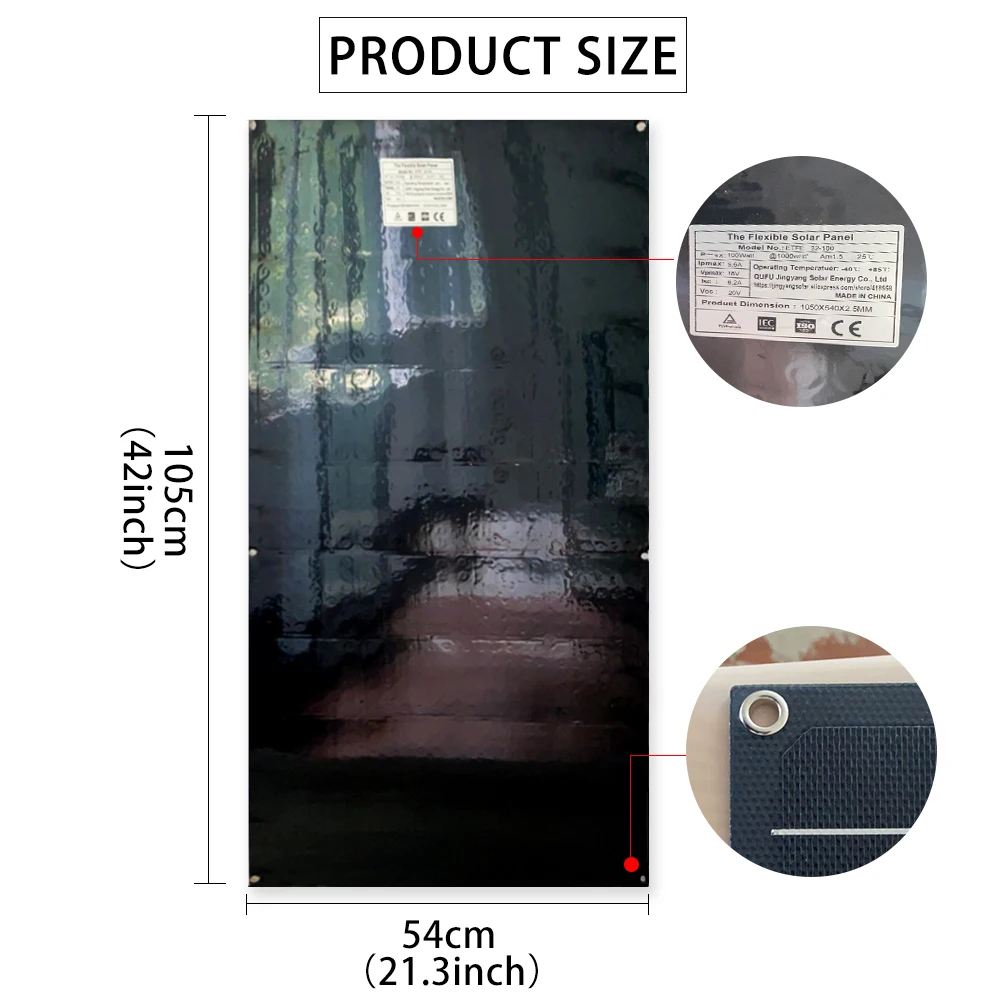

Длина

1050 мм

Вес

1,95 кг

Ширина

540 мм

Основной материал *

Моно Кристаллический

Высота

2,5 мм

Материал оправы

ЭТФЭ + Эва + ПЭТ

Электрическая спецификация

Производительность при стандартных условиях испытаний (STC *)

Максимальная мощность

Pmax

100 Wp

Напряжение открытого замыкания

ЛОС

20 в

Максимальное напряжение точки питания

Vmpp

18,02 в

Ток короткого замыкания

I sc

5,95 A

Максимальный ток точки питания

I mpp

5,55 A

Незначительное снижение эффективности при условиях частичной нагрузки при 25 градусах: при 100 Вт/м2, 95%- (+/-3%) эффективности STC (1000 Вт/м2) достигается.

Компонентный материал

Ячейки на модуль

32

Размеры ячеек

125 мм * 125 мм

Тип ячейки

Монокристаллический кремний

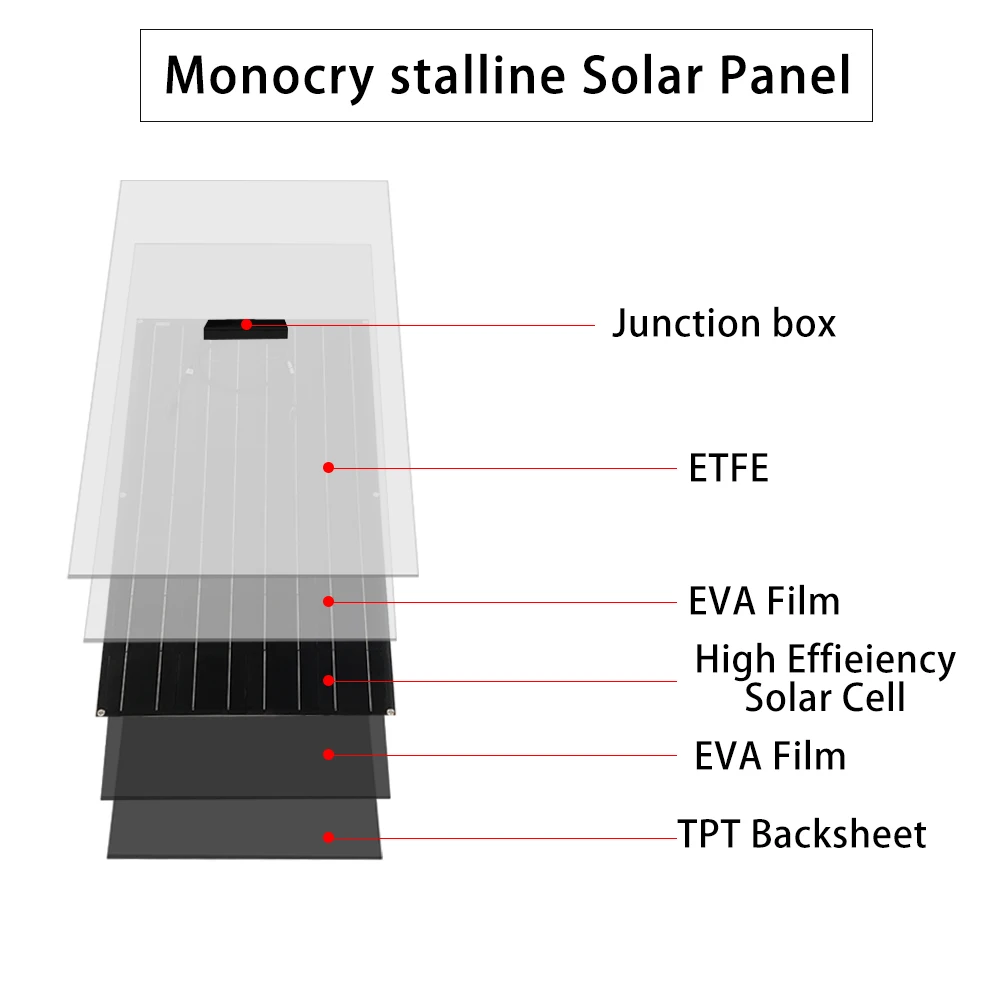

Передняя часть

ЭТФЭ пленка + Эва + ПЭТ

Техник по интерграции системы

Максимальное напряжение системы SC II

1000 в

Максимальный обратный ток

10 А

Максимальное напряжение системы США NEC

600 в

Увеличение снежной нагрузки acc. К IEC 61215

5,4 кН/msup2;

Характеристики термака

NOCT

47 дегк

TC Voc

-0,33%/degC

TC Isc

0,042%/degC

TC Pmpp

-0,45%/degC

Дополнительная Спецификация

PTC рейтинг

100 Вт

Эффективность модуля

21.9%

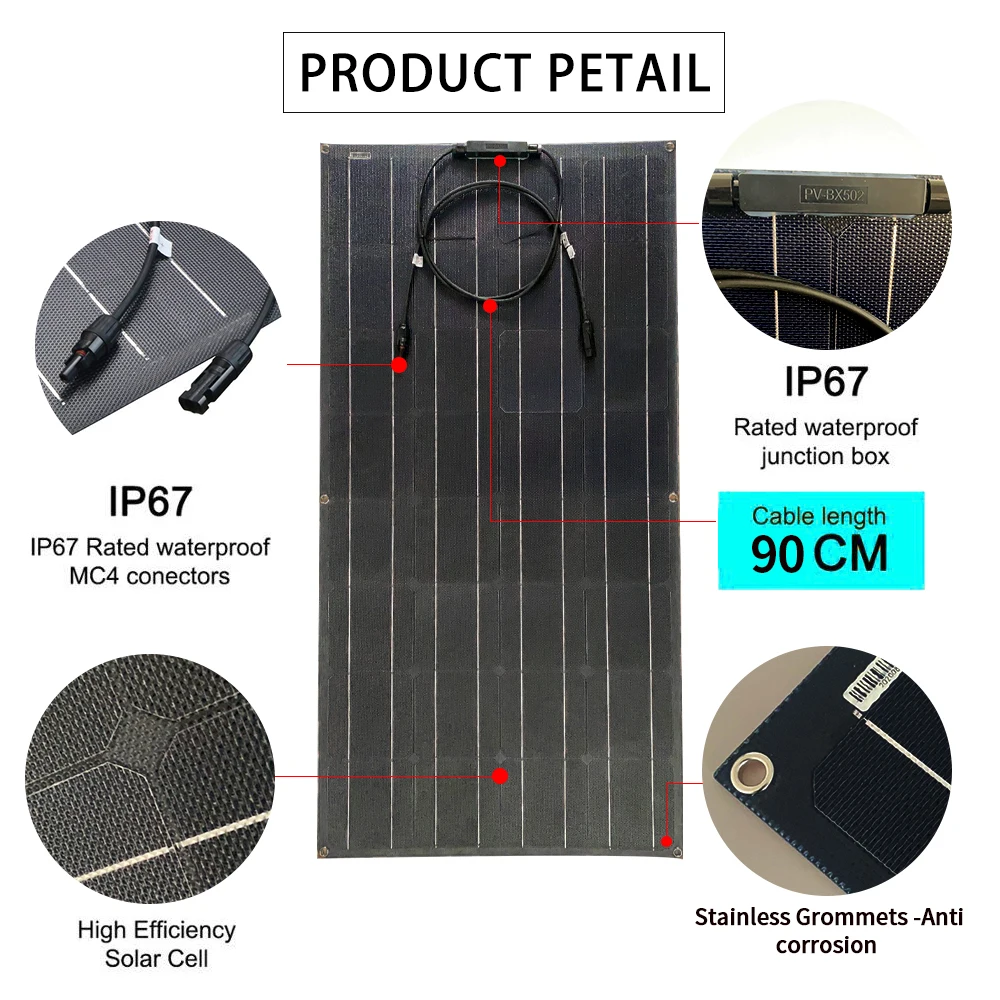

Распределительная коробка

IP67

DOKIO Plus-сортировка *

Pflash ge Pmax

Соединитель

MC4

Допуск мощности *

+/- 5%

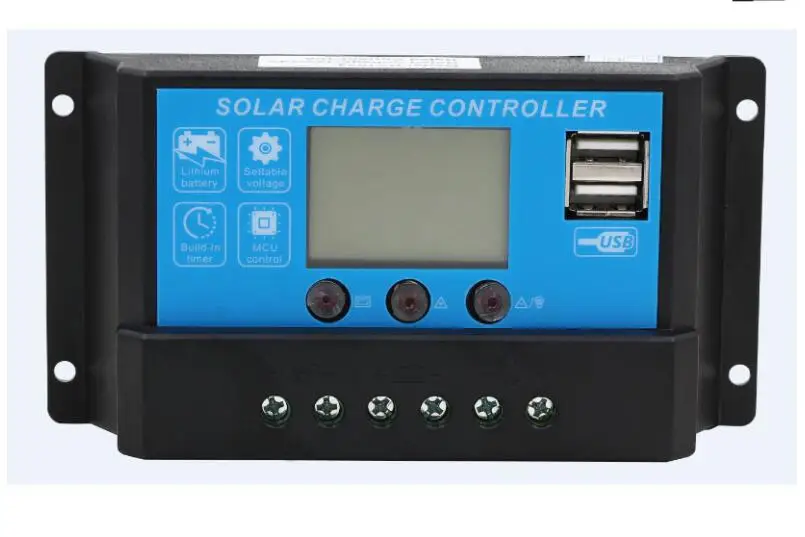

ШИМ Солнечный контроллер 20A 12В/24В авто

------- Параметр

Модель

10A

20А

30A

40А

50A

60А

Напряжение батареи

12В 24В авто

Зарядный ток

10A

20А

30A

40А

50A

60А

Ток разрядки

10A

10A

10A

20А

30A

30A

Максимальный Солнечный вход

48В (для 24В батареи) 24В (для 12В батареи)

Выравнивание

14,4 В (герметичный) 14,2 В (гель) 14,6 в (заливающий)

Поплавковый заряд

13,7 в (defaul, регулируемый)

Разрядная остановка

10,7 В (defaul, регулируемый)

Повторное подключение разряда

12,6 В (дефол, регулируемый)

Повторное подключение зарядки

13 в

Напряжение открытого светильника

Солнечная панель 8 в (светильник с задержкой)

Светильник с напряжением

Солнечная панель 8 в (светильник с задержкой выключения)

Выход USB

5 В/3 А

Самостоятельное использование

<10 мА

Рабочая температура

-35 °C ~ + 60 °C

Размер

133,5*70*35 мм

188*90*47 мм

* Все напряжение красного цвета X2, при использовании 24В системы.

Подключение

1. Подключите аккумулятор к регулятору заряда-плюс и минус.

2. Подключите фотоэлектрический модуль к регулятору-плюс и минус.

3. Подключите потребителя к регулятору заряда-плюс и минус.

Обратный заказ применяется при деустановке!

Неправильный порядок последовательности может повредить контроллер!

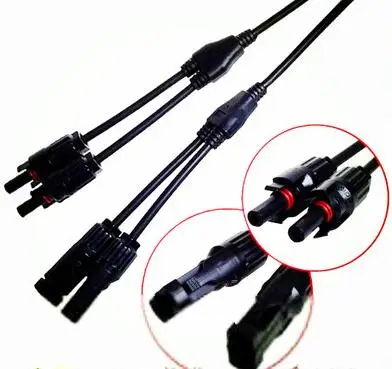

Y Тип Солнечный Кабель для подключения солнечной панели 2 шт

Номер продукта.

SY-BY21-A/B-1

Номинальное напряжение

TUV1000V DC/ UL 600V DC

Номинальный ток

20A ~ 30A

Подходящий кабель corss секций

14 AWG ~ 10AWG (2.5MM2,4.0MM2,6.0MM2)

Размер штифта

4,0 мм

Контактный материал

Медь, Оловянное покрытие

Материал корпуса

PPO

Степень защиты

IP 67

Класс пламени

UL94V-0

Совместимый разъем ветки:

1. Стандарт кабеля: 2,5/4,0/6,0 мм sq(14/12/10AWG)

2. Стандарт TUV UL.

3. 1 пара = 2 шт. = 1 шт. Женский + 1 шт. мужской

4. Время доставки: 48 часов после получения оплаты.

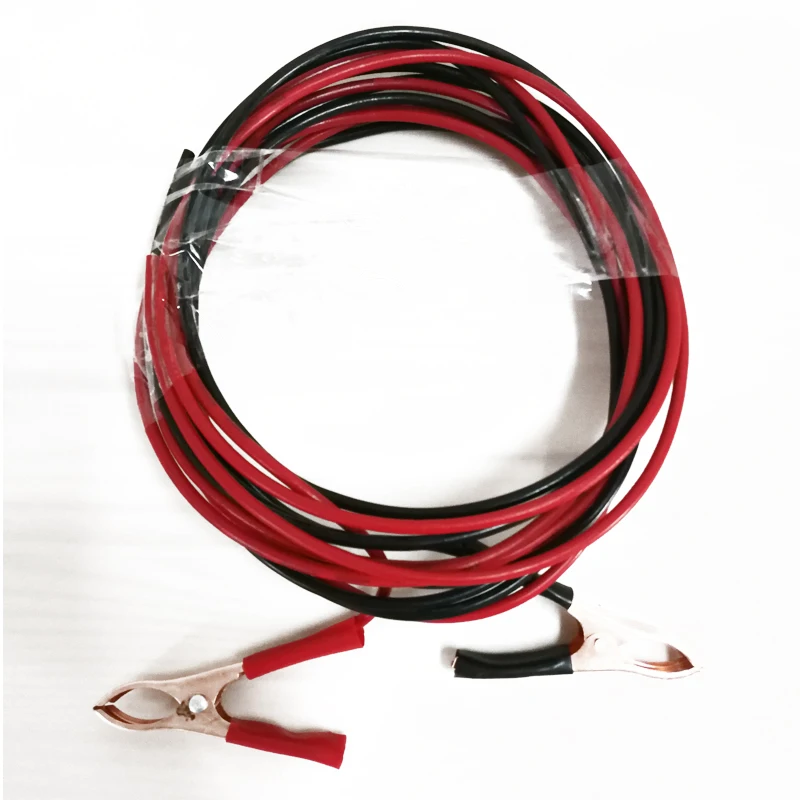

3m Солнечный Кабель с аллигатором

3 м Солнечный Кабель; Красный + черный
