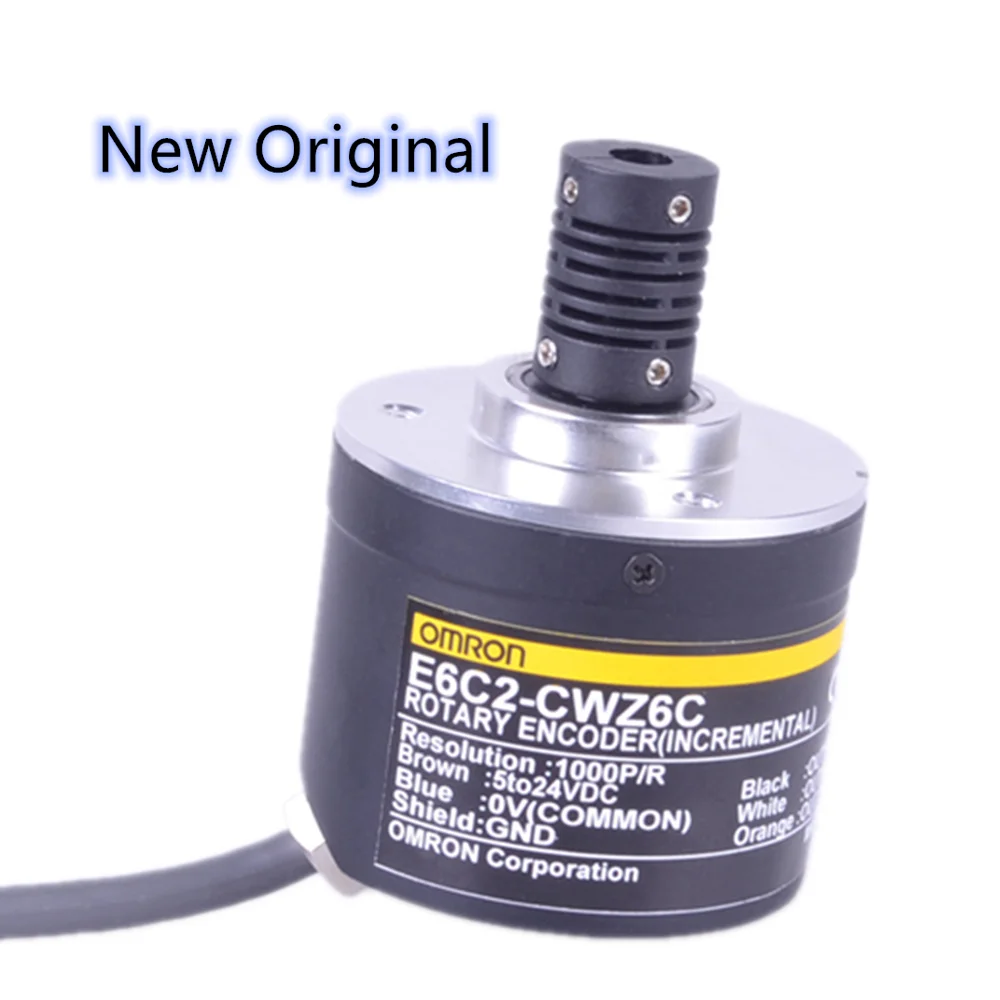

Новый оригинальный бренд E6C2 инкрементный Поворотный энкодер | Обустройство дома

Новый оригинальный бренд E6C2 инкрементный Поворотный энкодер | Обустройство дома

E6C2Инкрементный Рейтинги/Производительность

Projectmodel

E6C2-CWZ6C

E6C2-CWZ5B

E6C2-CWZ3E

E6C2-CWZ1X

Поставка Напряжение

DC5V-5%~24V + 15%Пульс(П-П) 5%Следующее

DC12V-10%~24V + 15%Пульс(П-П) 5%Следующее

DC5V-5%~12V + 10%Пульс(П-П) 5%Следующее

DC5V5%Пульс(П-П) 5%Следующее

Потребляемый ток* 1

70mAСледующее

80mAСледующее

130mAСледующее

Разрешение(Пульс/Вращаться)

10,20,30,40,50,60,100,200,300,360,400,500,600,720,800,1000,1024,1200,1500,1800,2000

100,200,360,500,600,1000,2000

10,20,30,40,50,60,100,200,300,360,400,500,600,1000,1200,1500,1800,2000

10,20,30,40,50,60,100,200,300,360,400,500,600,1000,1024,1200,1500,1800,2000

Выход фазы

А,B,ZФазы

A / B / ZФазы

Выход

Силовые транзисторы NPNОткрытый коллекционный выход

Самонастраиваемым устройствомОткрытый коллекционный выход

Напряжение Выход(Силовые транзисторы NPNЭкспорт)

Линейный привод* 2

Выход Ёмкость

Приложенное напряжение:DC30VСледующий ток синхронизации:35mAСледующее остаточное напряжение:0,4 VСледующее(Синхронный ток35mAВремя)

Приложенное напряжение:DC30VСледующий ток синхронизации:35mAСледующее остаточное напряжение:0,4 VСледующее(Синхронный ток35mAВремя)

Выход сопротивление:2kСинхронизации • сила тока:20mAСледующее остаточное напряжение:0,4 VСледующее(Синхронный ток20mAВремя)

AM26LS31Эквивалент выходной токHБиты:IO =-20 мА LБиты:-= 20mAВыходное напряжениеVO = 2,5 VВышеVS = 0,5 VСледующее

Максимальная частота отклика* 3

100 кГц

50 кГц

100 кГц

Выход разность фаз

АЭтапеBБит разность фаз9045(1/41/8T)

Время подъема и падения

1SУправление Выходное напряжение:5VСопротивление нагрузки1kДлина кабеля:2 м

1SСледующее(Длина кабеля:2 мСинхронный ток:10mA)

0,1SСледующая Длина кабеля:2 м IO =-20 мА,-= 20mA

Пусковой крутящий момент

10mN·МСледующее

В настоящий момент инерции

1×10-6 кг·M2Следующее(600Пульс/Поворот следующим образом:3×10-7 кг·M2Следующее)

Перемещение по оси позволяет силы

Радиального направления

30N

Осевой вентилятор

20N

Максимальное допустимое количество оборотов

6000 оборот в минуту (r / min)

Защита от короткого замыкания

Защита от короткого замыкания, защита от обратной проводки

-

Окружающего Температура диапазон

Акции:-10~+ 70Хранение:-25~+ 85(Без обледенения)

Диапазон влажности

Действий, для хранения:35~85% RH ((Без конденсации))

Сопротивление изоляции

20 мИли более (DC500VMegger) между заряженными частями и чехол

Выдерживать Напряжение

AC500V 50/60 Гц 1 минЗапчасти и чехол для переноски тока

Вибрация(Прочный)

10~500 ГцКомплекс амплитуда2 ммИли150 м/s2 X,Y,ZВо всех направлениях1Сканирования11 мин. 3Сканирования

Шок(Прочный)

1000 m/s2 X,Y,ZВо всех направлениях3Вторичный

Конструкция защиты

IECПараметрыIP50

Соединение

IECПараметрыIP64(ДжемПараметрыIP64f· Антикапельное масло)* 4

Материал

Оболочки

Цинковый сплав

Онтология

Алюминий

Перемещение по оси

SUS420J2

Качество(Упакованные государства)

Приблизительно400 г

Крепление

Инструкции
