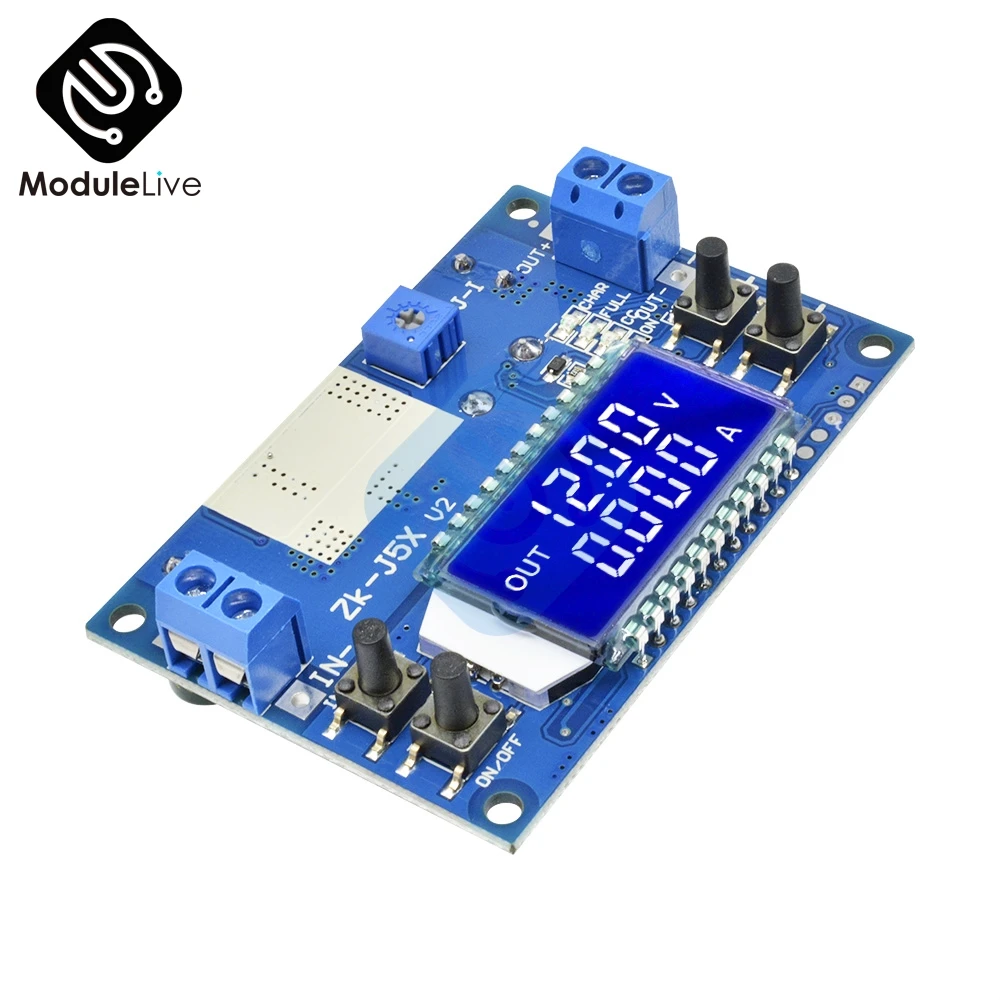

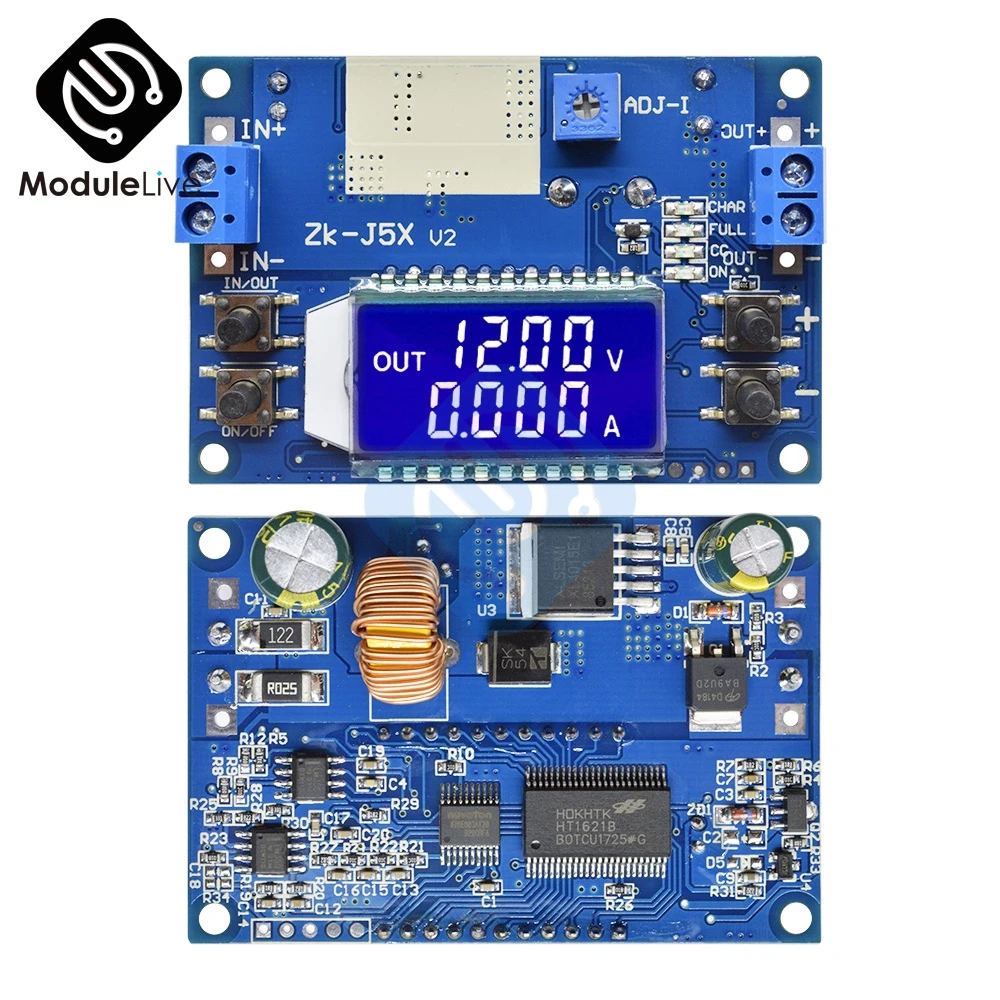

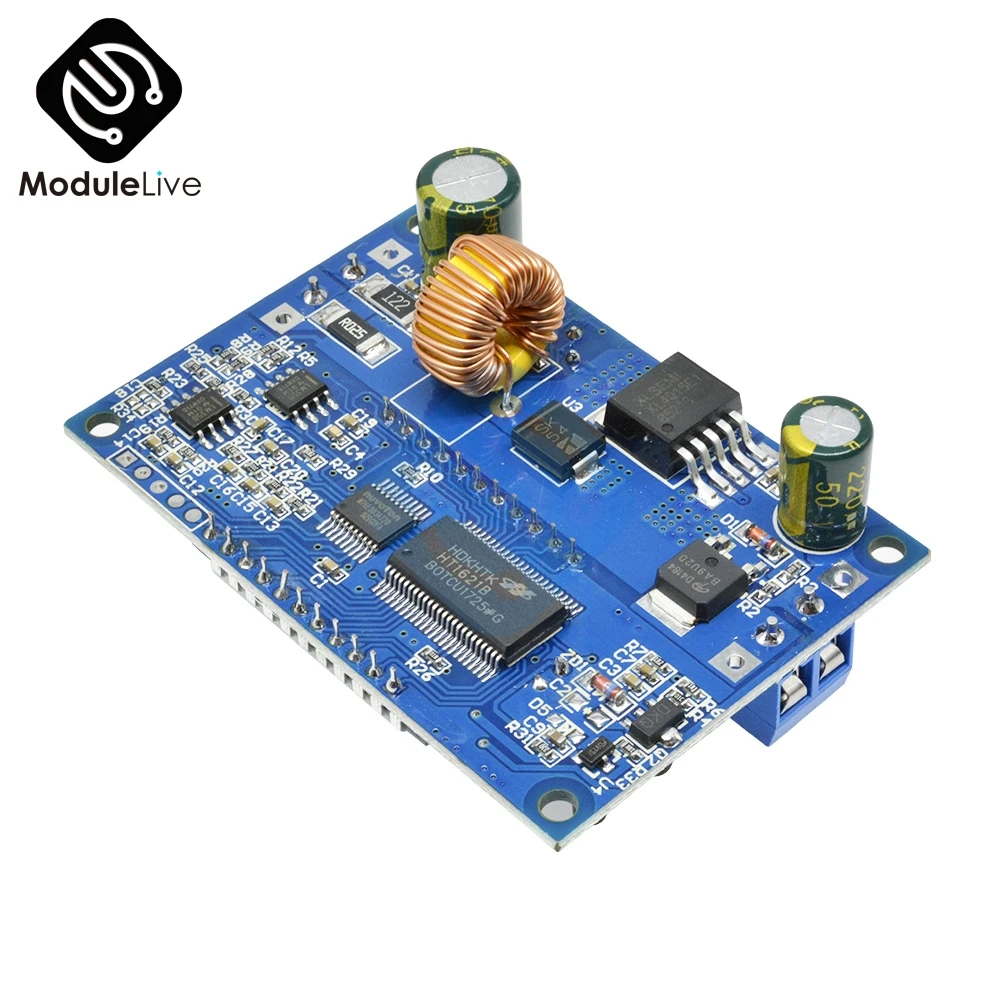

Понижающий преобразователь постоянного тока 6 5-36 в 1 2-32 В 5A 75 Вт CC CV модуль

Понижающий преобразователь постоянного тока 6 5-36 в 1 2-32 В 5A 75 Вт CC CV модуль

Описание: этот элемент является DC регулируемым постоянным напряжением постоянного тока понижающий модуль питания с ЖК-дисплеем. HD дисплей Входное напряжение и выходное напряжение, ток, мощность и статус дисплея. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный.

Особенности: Высокое напряжение устойчивая клемма с высококачественной акриловой оболочкой поддержка полной нетрудоспособности выход Поддержка анти-обратная защита Поддержка защиты от короткого замыкания включить выход ЖК-экран HD дисплей Поддержка Функция зарядки поддержка выбора выходного сигнала Поддержка дисплея входное напряжение поддержка дисплея выходное напряжение, ток, Поддержка питания индикатор рабочего состояния несколько параметров отображаются одновременно высокий ток, низкий Тепла

Параметры: Рабочее напряжение: DC 6,5 V-36 V

Выходное напряжение: 1,2-32 В постоянного тока

Выходной ток: 5А (4.5A нужен радиатор; 3.5A стабильно в течение длительного времени)

Выходная мощность: 75 Вт (75 Вт нужен радиатор; 50 Вт для 3.5A)

 Диапазон отображения напряжения: 1,2 ~ 32 В

Точность отображения напряжения: +/-0,1 в

Разрешение дисплея: 0,05 В

Диапазон отображения тока: 0 ~ 5A

Точность отображения тока: +/-0.05A

Разрешение дисплея напряжения: 0.005A

Эффективность преобразования: около 94%

Рабочий ток: 30mA

Мягкий стартер: Да (выход из строя при высокой нагрузке)

Защита от обратного хода: Да

Защита от обратного потока: нет (рекомендуется подключить диод в серии на 'Out +')

Диапазон рабочих температур:-20 ° ~ 85 °

 Диапазон рабочей влажности: 0%-95% относительной влажности

Размер без оболочки: 68*47*26 мм

 Размер с оболочкой: 70,5*48,4*30 мм

Размер теплоотвода: 20*14*6 мм Кнопка/потенциометр/светодиодный

 Введение: Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

ВКЛ/ВЫКЛ: короткое нажатие для выбора выходного напряжения. Длительное нажатие используется для восстановления настроек по умолчанию для следующего повторного включения.

 ЯN/OUT: короткое нажатие для переключения отображения входного напряжения или выходного напряжения. Длительное нажатие используется для переключения отображения выходного тока или выходной мощности. «+» Кнопка: используется для регулирования выходного напряжения. Увеличить выходное напряжение. Каждый раз, когда кнопка нажимается для короткого нажатия, выходное напряжение увеличивается на 0.05V.Long нажмите может непрерывно увеличиваться. Увеличьте 0,1 в, 1 в непрерывном режиме, если снова удерживайте Длительное нажатие.

Кнопка '-': используется для регулирования выходного напряжения. Уменьшение выходного напряжения. Каждый раз, когда кнопка нажимается для короткого нажатия, выходное напряжение уменьшается на 0.05V.Long нажмите может непрерывно уменьшаться. Уменьшение 0,1 в, 1 в непрерывном режиме, если удерживать Длительное нажатие снова. ADJ-I потенциометра: Регулировка выходного тока. Увеличьте выходной ток при вращении по часовой стрелке. Модуль вводит постоянный ток на выходе, если ток нагрузки достигает заданного значения тока. Постоянный ток красный светодиодный индикатор CC включится. Светодиодный: зеленый светодиодный. Выход индикатор. Он включится, когда есть выход на выходном терминале. В противном случае он выключен. CC светодиодный: Красный светодиодный Индикатор постоянного тока на выходе. Он входит в состояние постоянного тока, когда ток нагрузки достигает заданного тока и включается индикатор постоянного тока CC. Полностью светодиодный: зеленый светодиодный Полной зарядки индикатор. При полной зарядке аккумулятора. Он включится. Он включится, если выходной ток меньше, чем 0.2A, когда установленный ток 2A. CHAR светодиодный: индикатор зарядки. Он включится при зарядке. Использование шагов: как обычный понижающий модуль питания: 1. подключите правое входное напряжение на входном терминале; 2. настраивайте кнопки постоянного напряжения '+' и '-' для установки выходного напряжения в соответствии с требованиями. 3. Поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов сначала. 4. тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле) 5. поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току. 6. Тестирование и использование (например: Максимальный выходной ток модуля 2А, если дисплей 2А на мультиметре. Тогда максимальный ток может быть только 2А при использовании этого модуля. Красный светодиодный индикатор включится, если выход достигает 2А. В противном случае светодиодный выключен.) 7. Выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем выше ток, тем больше снижается напряжение. В качестве зарядного устройства: 1. Верхняя часть: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. Это приводит к чрезмерному току зарядки даже к повреждению аккумулятора. Поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. Затем автоматически переключается обратно на постоянное напряжение зарядки.

2. Убедитесь, что плавающее напряжение заряда и ток заряда аккумулятора. Если параметр литиевой батареи составляет 3,7 в/2200 мА · ч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный зарядный ток-1С, который составляет 2200 мА.

3. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время установки параметра).

4. проверьте выходное напряжение мультиметром и отрегулируйте кнопки постоянного напряжения «+» и «-», чтобы убедиться, что выходное напряжение достигает требуемого плавающего напряжения заряда. (При зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение до 4,2 в)

5. Поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов сначала.

6. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)

7. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.

8. Подключите аккумулятор к выходному терминалу и начните зарядку.

Как светодиодный драйвер постоянного тока высокой мощности: 1. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.

 2. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время установки параметра).

3. Проверьте выходное напряжение мультиметром на выходном терминале и отрегулируйте кнопки «+» и «-», чтобы установить выходное напряжение на максимальное рабочее напряжение светодиодный.

 4. Поверните ADJ-I потенциометра против часовой стрелки более 10 витков.

5. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)

 6. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный рабочий ток.

 7. Светодиодный кабель для подключения и тестирования. Примечание: Выходное напряжение по умолчанию составляет около 5 В. Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже входного напряжения. В противном случае он не будет работать нормально. Пожалуйста, нажмите кнопку '-' повторно, если нет выходного напряжения. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока. Пожалуйста, не Сокращайте выход. Входное напряжение должно быть на 0,5 в выше, чем выходное напряжение. Пожалуйста, подключите вход перед подключением аккумулятора при использовании в качестве зарядки и убедитесь, что выходное напряжение выше, чем напряжение батареи.

 Рекомендуется последовательный диод анти-обратного потока на входе положительного терминала. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток на выходе. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки. Пожалуйста, понижайте выходную мощность, если модуль горячий. Точность выходного напряжения и тока модуля составляет 0,1 в и А. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием. Применение: Обычный источник питания зарядное устройство для аккумулятора светодиодный индикатор питания дисплей напряжения Тестовый измеритель цепи тест преобразования мощности

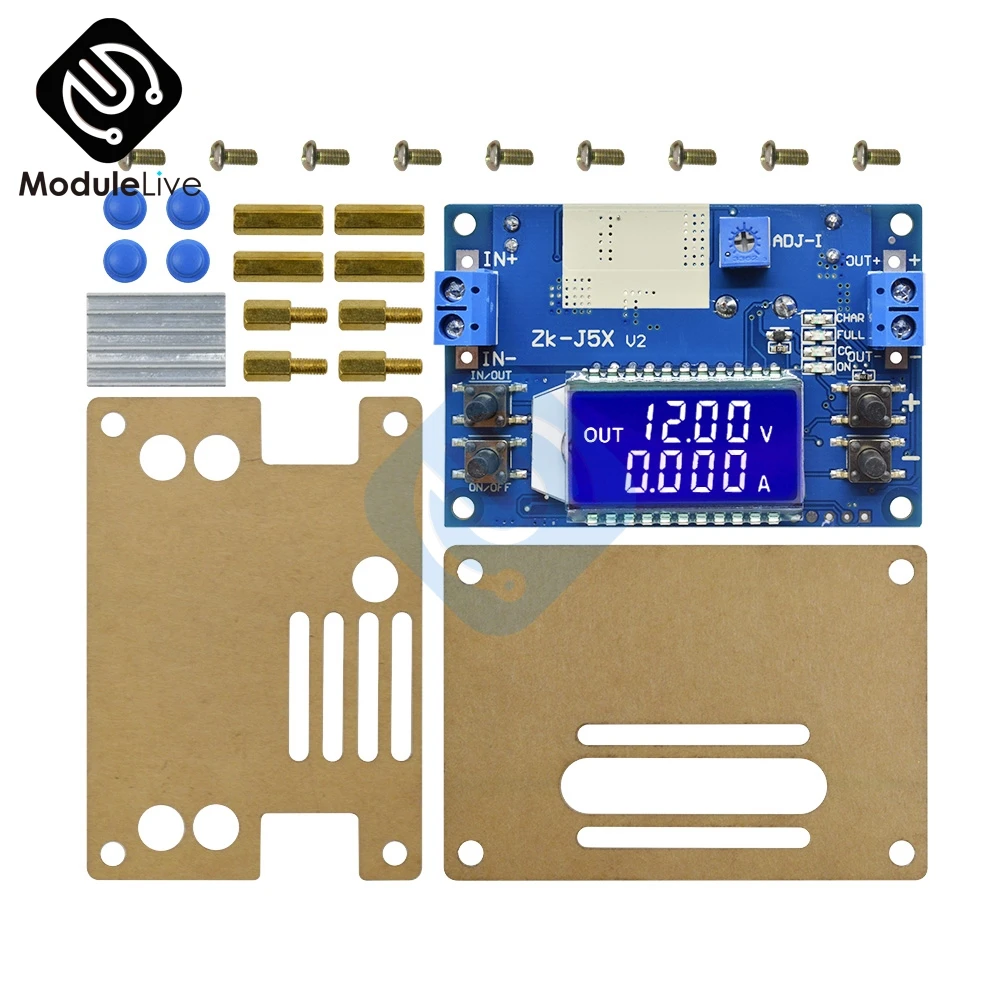

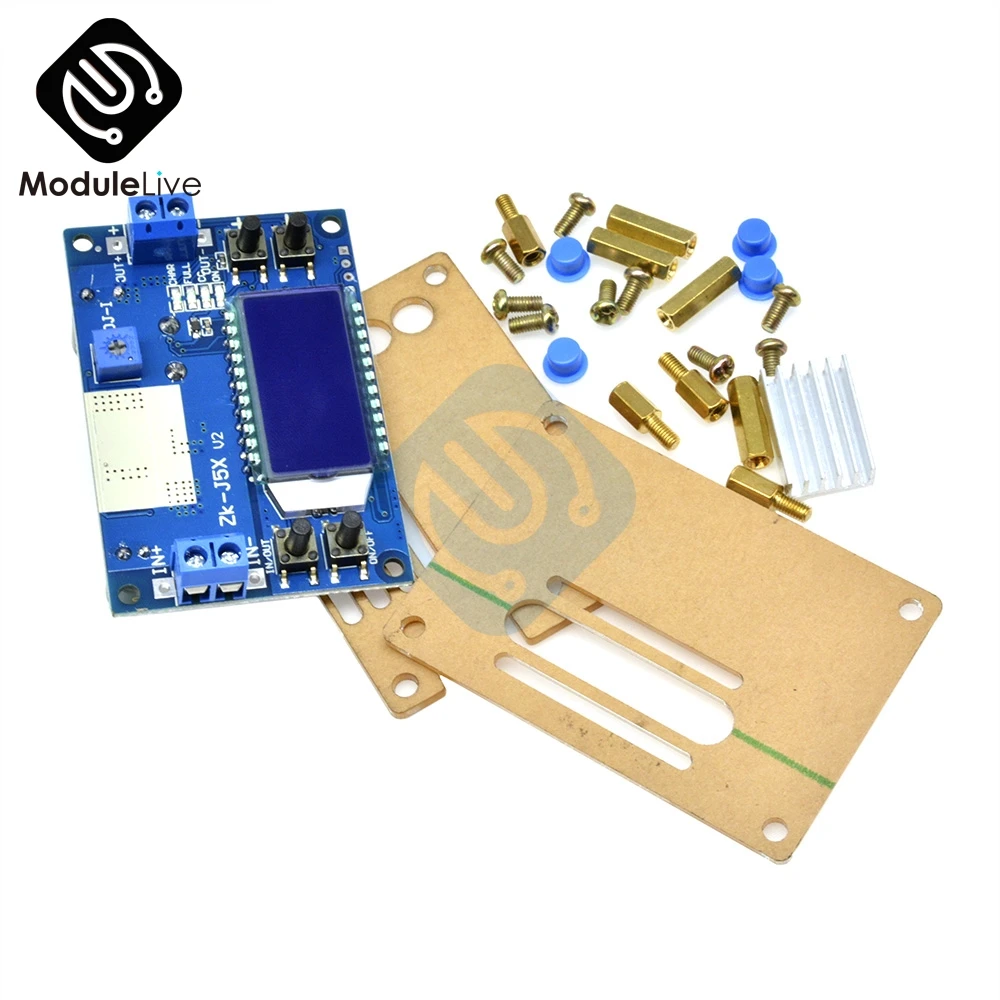

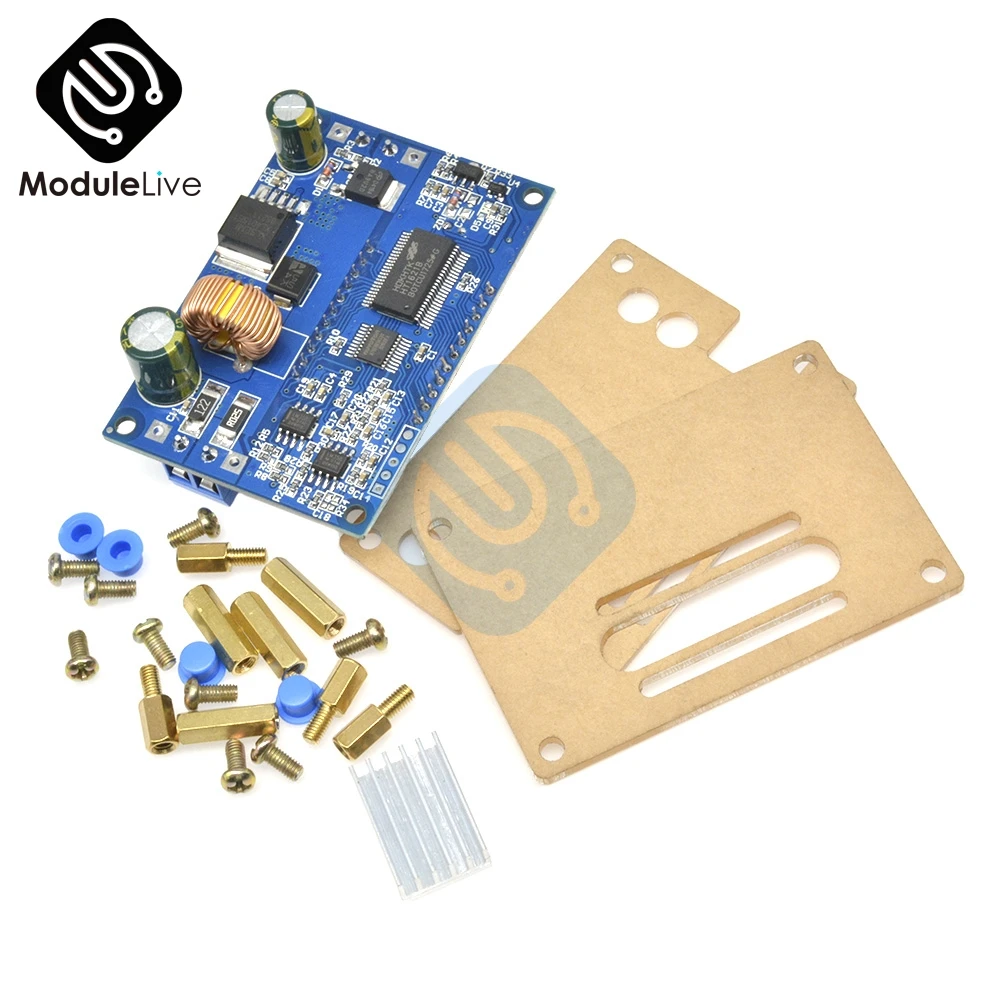

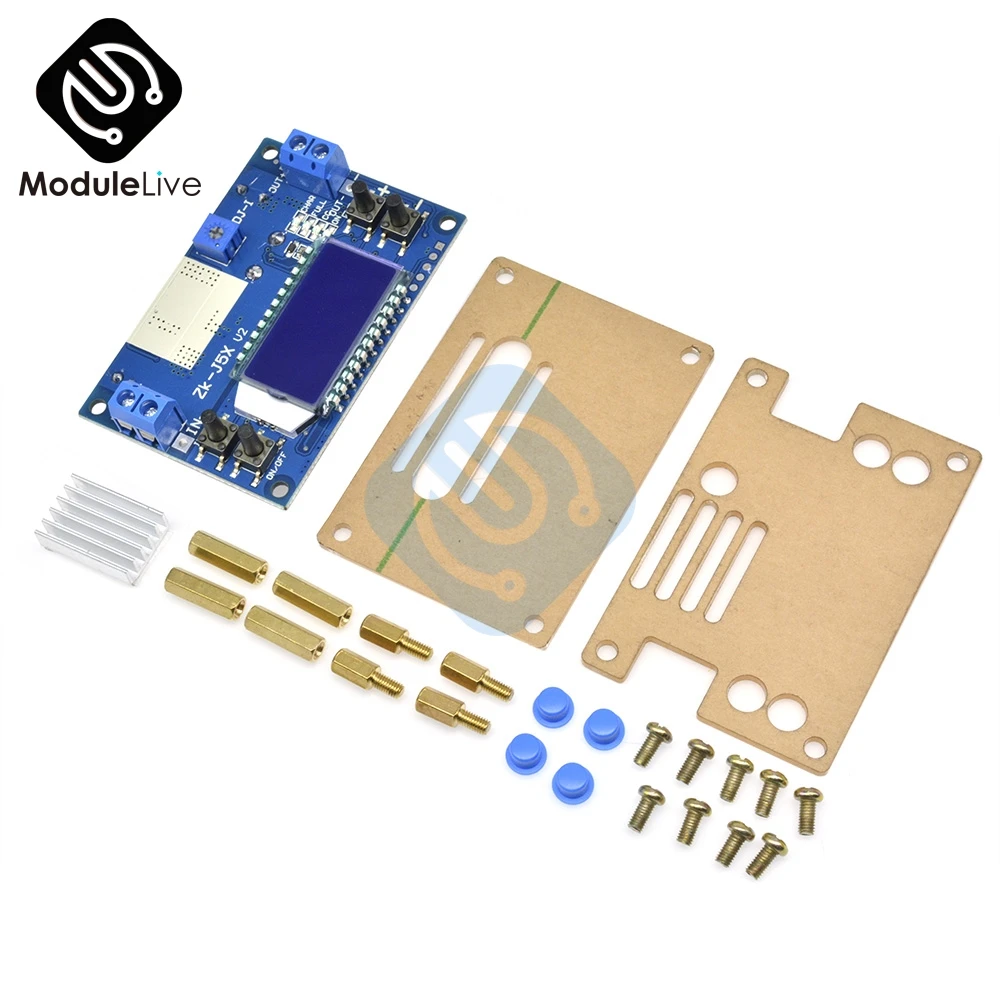

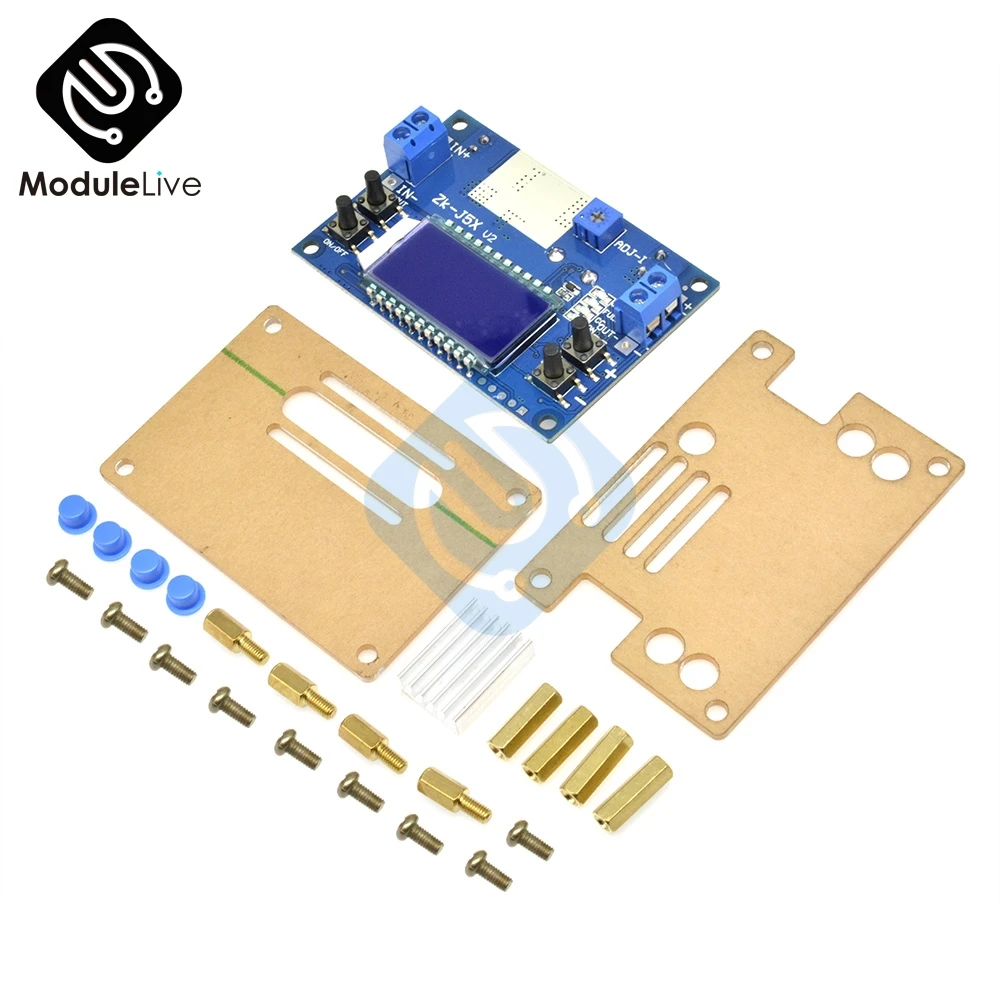

Посылка включает в себя: 1 * 5A понижающий модуль питания 1 * теплоотвод 1 * акриловый корпус
