Цифровой двухимпульсный датчик точечной сварки устройство контроля с ЖК

Цифровой двухимпульсный датчик точечной сварки устройство контроля с ЖК

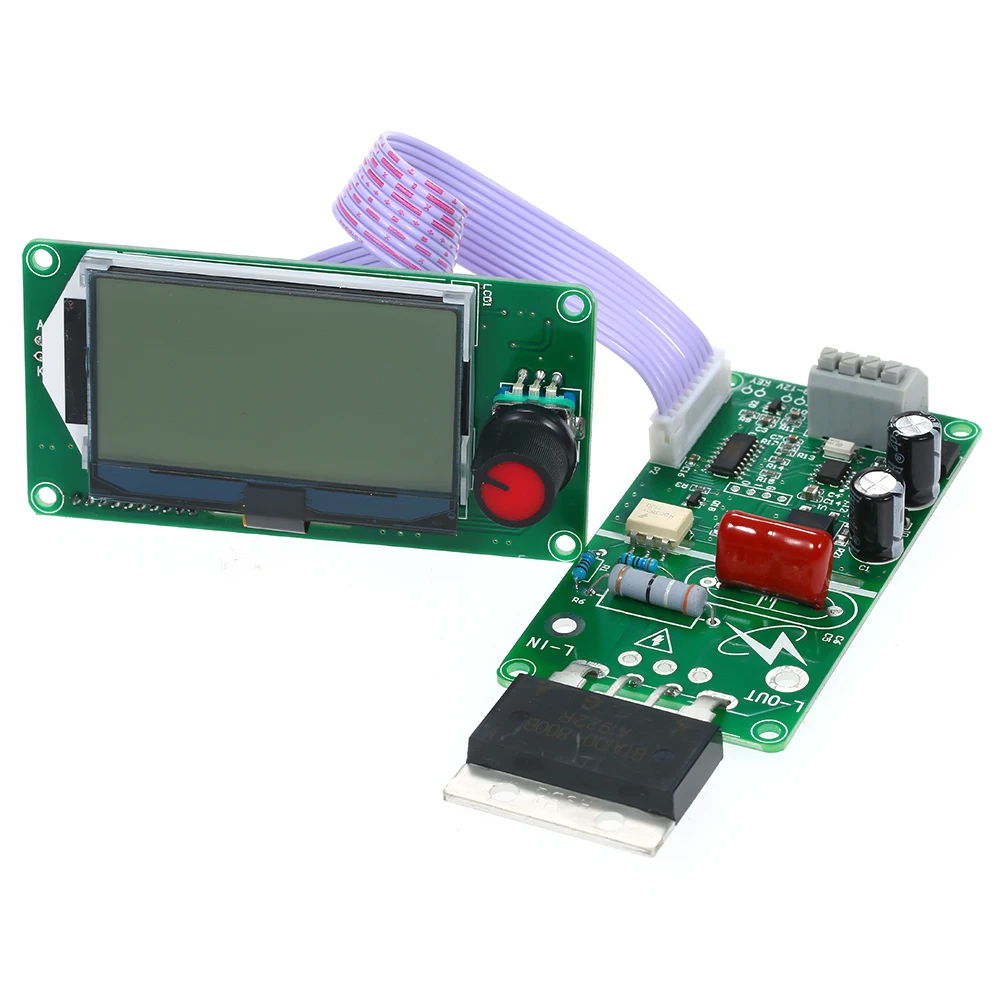

Модуль управления точечной сваркой разработан для DIY или простая аккумуляторная машина для точечной сварки. Он используется в основном для одной батареи или группы батареи никелированный лист для сварки, как, например, 18650 литиевая батарея покрытие никелем 0,15 и 0,2 мм стальные листы, трансформатор выше 500W может быть сварные напрямую. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелирования, должны быть объединены с достаточным силовым трансформатором для сварки. Этот модуль включает в себя основную плату и табло, дополнительный 40A и 100A двунаправленный выпрямитель управления кремнием, не включает сварочные трансформаторы, сварочные ручки и другие соответствующие инструменты.

Особенности:
Может быть установлен для сохранения последней операции, модуль двойной импульсный триггер, выключите любой набор времени триггера, вы можете изменить двойной пульс на один импульсный триггер.

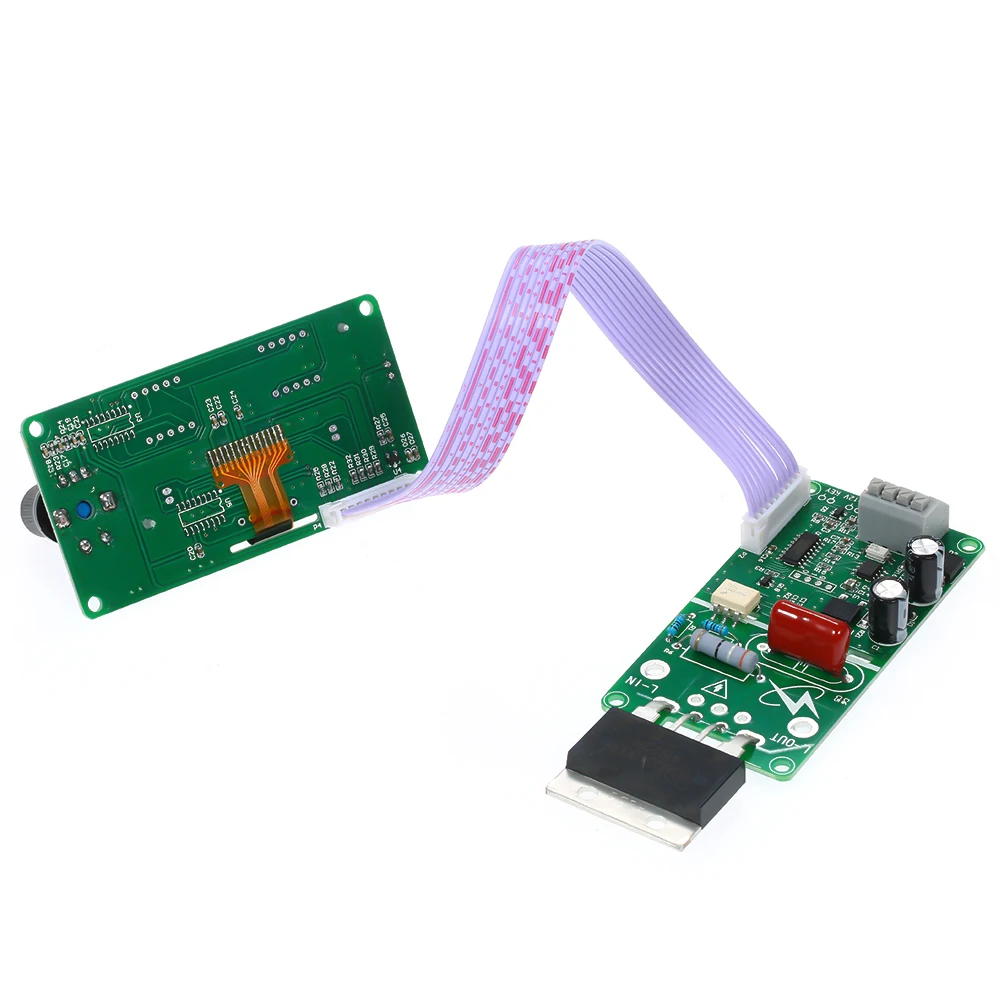

Основная панель и панель управления дисплея разделены, и внешний корпус может быть гибко собран
Многогрупповые данные 12864 визуальный дисплей, интуитивно понятная работа, удобная, настройка параметров одного кодировщика может сделать работу простой и быстрой.
С компенсацией напряжения сетки, выход компенсации может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение около 1 секунды может быть отображено при срабатывании, таким образом, эффективное нагревание сварки соответствует параметрам сварки, и место сварки является равномерным.
С функцией подсчета заварки 0-9999, с 5 групп параметров хранения образцов, может храниться даже при выключенном электрическом заряде, количество сварки можно увидеть только с первого взгляда.
Модуль может изолировать сильную и слабую электроэнергию оптическим соединением и спроектировать надежную цепь для обнаружения и обнаружения напряжения при нулевом пересечении, чтобы обеспечить точный фазовый сдвиг выпрямителя управления кремнием (SCR), который может быть совместим с двунаправленным выпрямителем кремния 40A-100A (SCR).

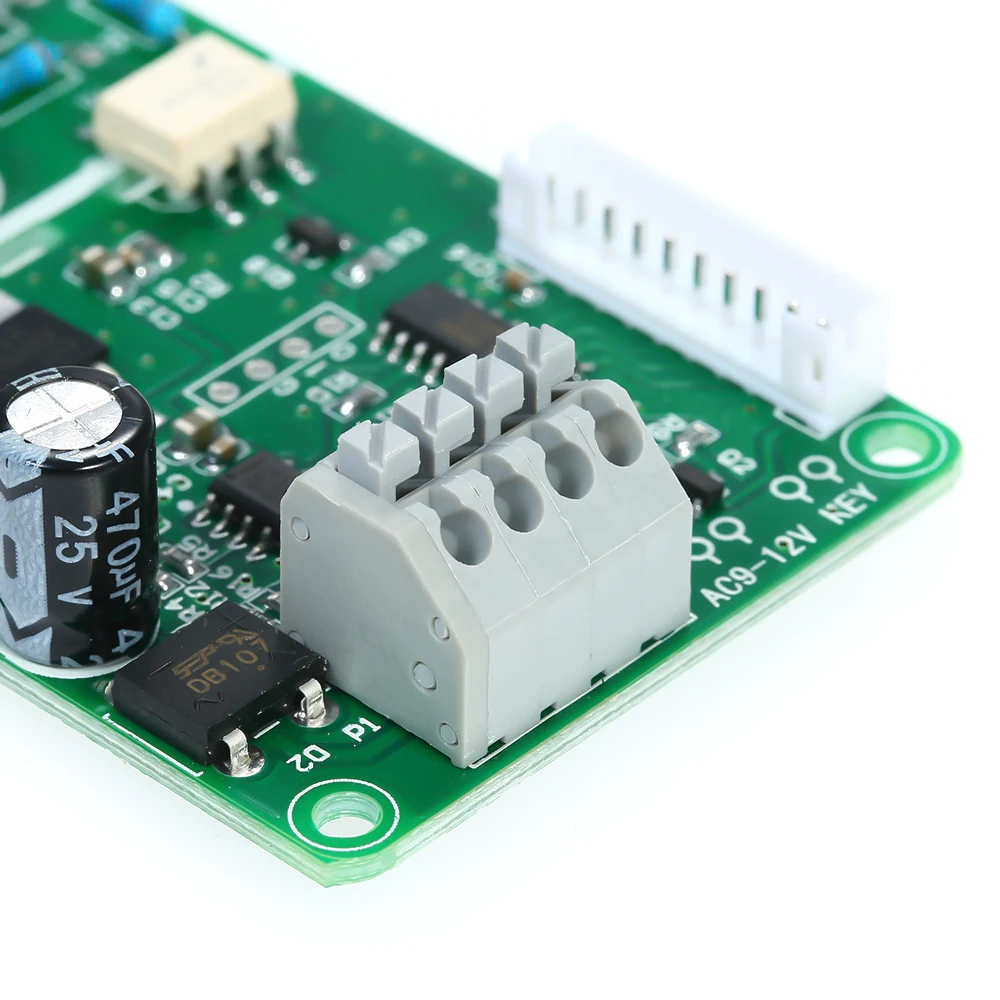

Вход питания и внешний триггер принимают удобный и быстрый сварочный свободный терминал, внешний триггер может быть диверсифицирован, например, Нормальный переключатель, ножной переключатель, внешний источник сигнала и т. Д., программное обеспечение имеет антиблокировочное состояние, срабатывание до конца сварки, для одного круглого. Например, педаль переключателя была потрачена все время, может только вызвать один раунд.

Технические характеристики:

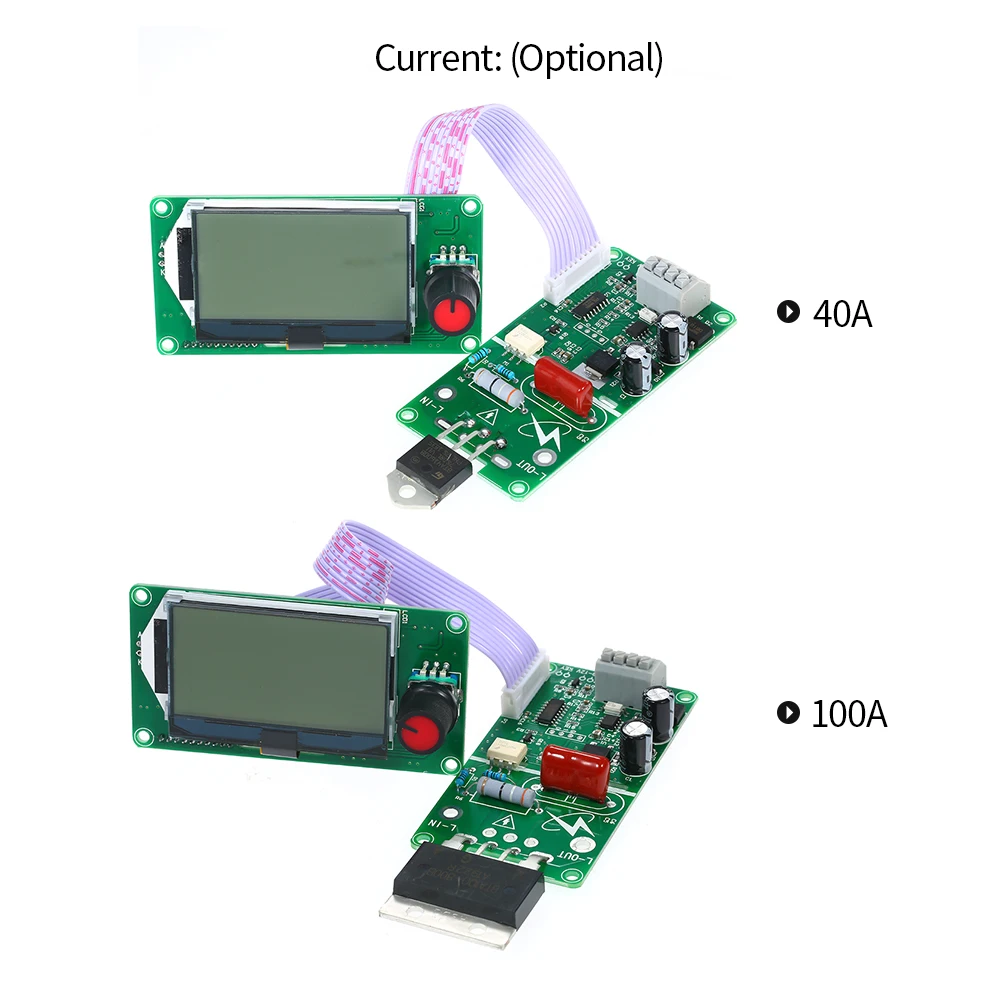

Ток: 40A / 100A (опционально)
Материал печатная плата монтажа
Светодиодный Размер платы: 86,7*45*26 мм/3,41*1,77 * 1.02in
Размер платы управления: 86,3*45*15 мм/3,40*1,77 * 0.59in
Товар Вес:
80 г/2,82 унций
67g/2,36 oz
Посылка Вес:
88 г/3,10 унций
74 г/2,61 унций
Посылка Размеры: 16*9*3,5 см/6,30*3,54 * 1.38in

Посылка список:
1 * Модуль управления точечной сваркой
1 * ЖК-дисплей Цифровая пульсовая панель управления
1 * кабель с лентой
1 * Винт
1 * шайба
