10-42 дюймов LVDS Универсальный драйвер платы ЖК-дисплея MT561-MD бесплатная программа

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Новый мощный Универсальный VGA ЖК-контроллер плата для легкой DIY LVDS панель 10 дюймов до 42 дюймов до 1920x1200 опционально джемпер

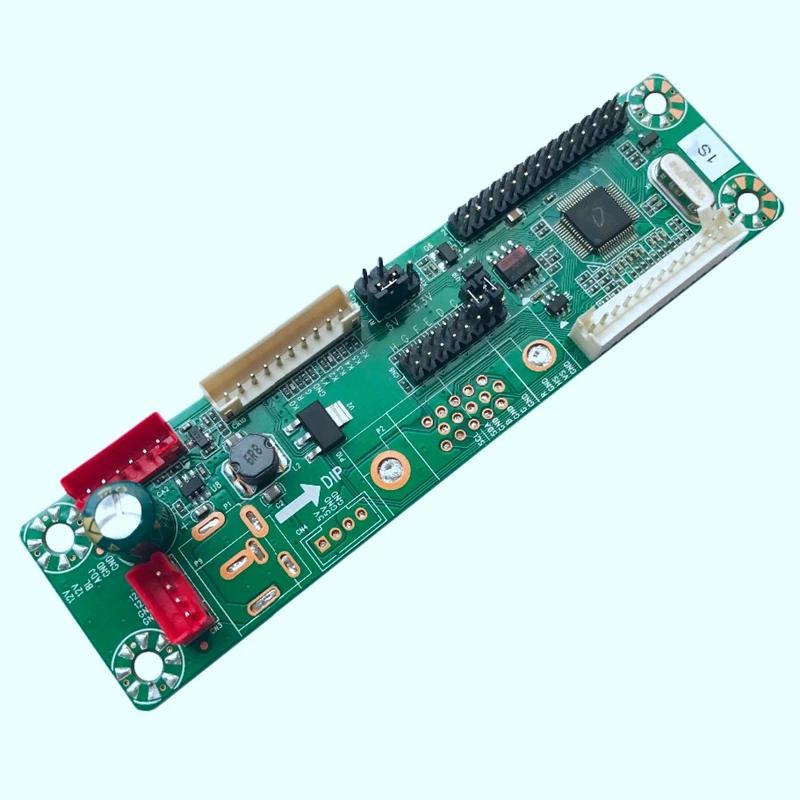

Модель: MT561-MD V2.1
Функция: превращение голой ЖК-панели в рабочий экран. Особенно хорошо для повторного использования старого ЖК-экрана ноутбука (в хорошем состоянии, но материнская плата скончалась)

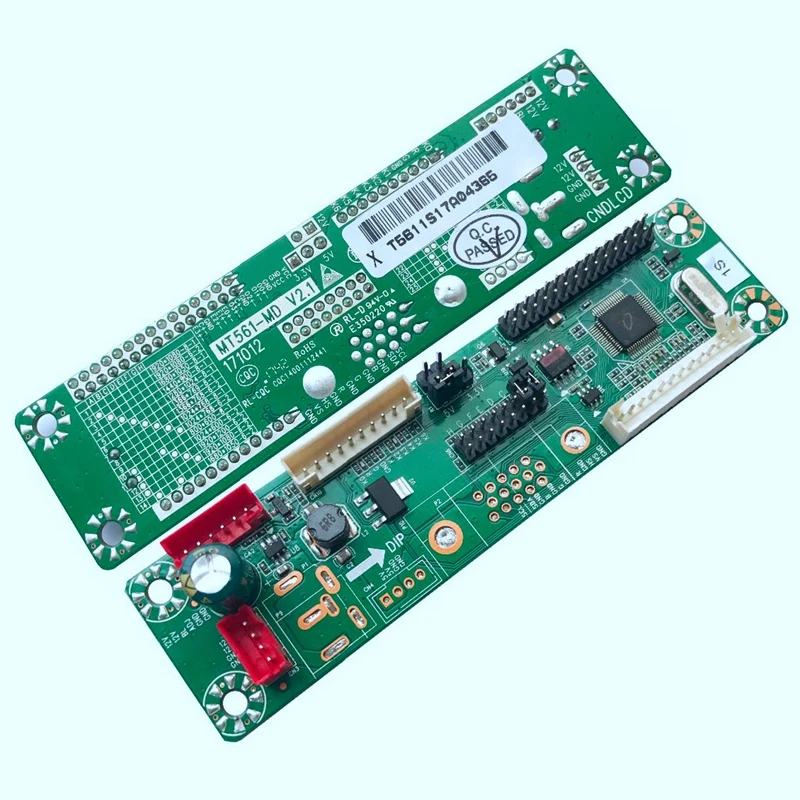

На обратной стороне платы показаны заказы на пин-код интерфейса! Легко для DIY!

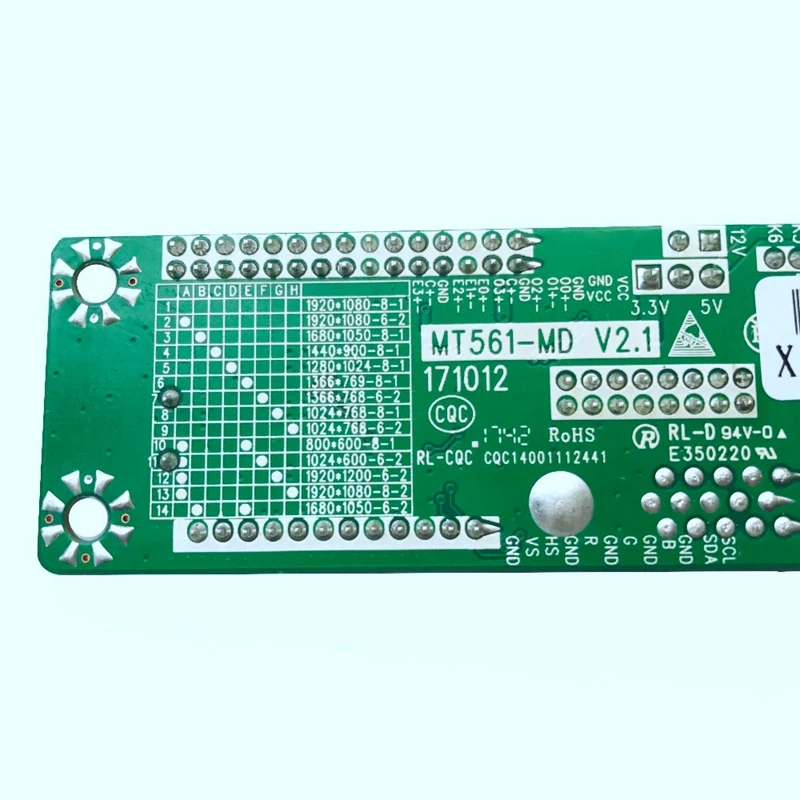

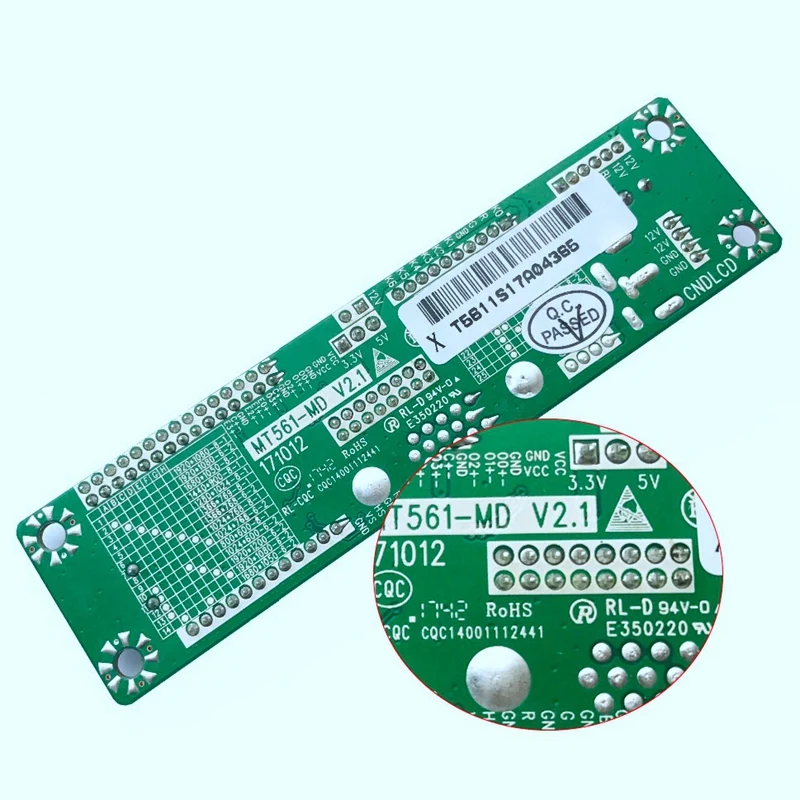

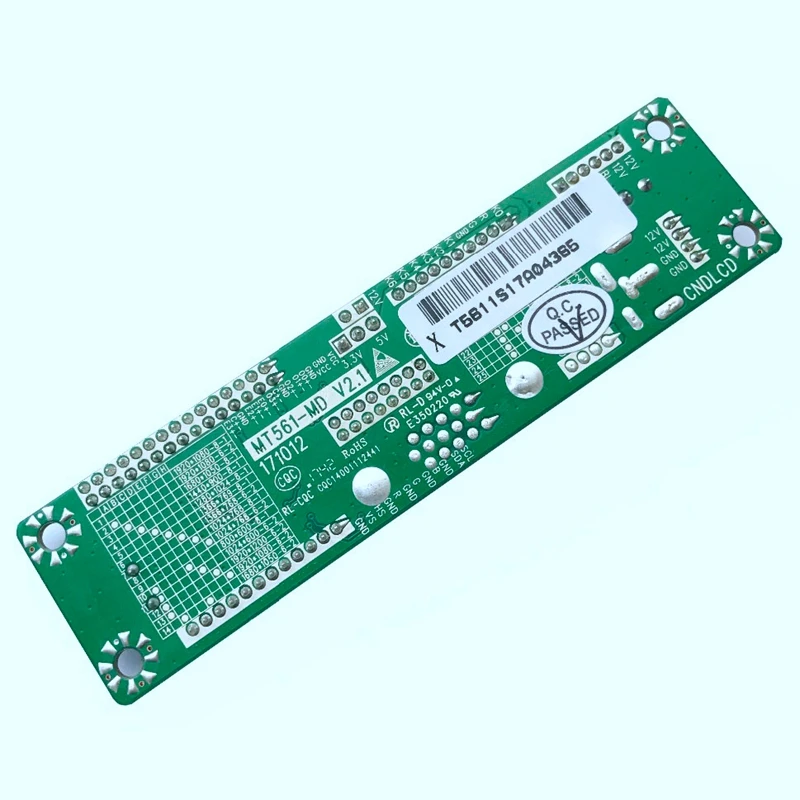

Выбор разрешения опционально перемычкой, Инструкция напечатана на обратной стороне. Варианты перемычки основаны на разрешении панели (Примечания: -1,-2 см. Панель TI mode)

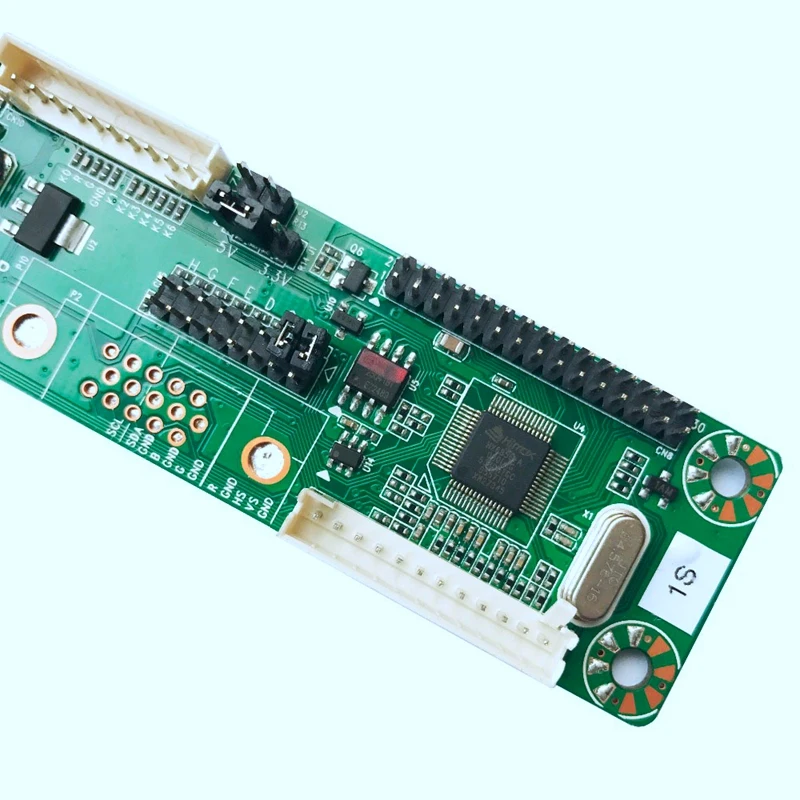

CN8(2X15pin/2,0) LVDS интерфейс
Pin Seq. -Определение-Описание
1 LCD-VDD мощности для панели
2 LCD-VDD мощности для панели
3 LCD-VDD мощности для панели
4 GND Земля
5 GND Земля
6 GND Земля
7 RXO0- LVDS ODD 0-сигнал
8 RXO0 + LVDS ODD 0 + сигнал
9 RXO1- LVDS ODD 1-сигнал
10 RXO1 + LVDS ODD 1 + сигнал
11 RXO2- LVDS ODD 2-сигнал
12 RXO2 + LVDS ODD 2 + сигнал
13 GND Земля
14 GND Земля
15 RXOC- LVDS нечетные часы-сигнал
16 RXOC + LVDS нечетные часы + сигнал
17 RXO3- LVDS ODD 3-сигнал
18 RXO3 + LVDS ODD 3 + сигнал
19 RXE0- LVDS даже 0-сигнал
20 RXE0 + LVDS даже 0 + сигнал
21 RXE1- LVDS даже 1-сигнал
22 RXE1 + LVDS даже 1 + сигнал
23 RXE2- LVDS даже 2-сигнал
24 RXE2 + LVDS даже 2 + сигнал
25 GND Земля
26 GND Земля
27 RXEC- LVDS даже часы-сигнал
28 RXEC + LVDS даже часы + сигнал
29 RXE3- LVDS даже 3-сигнал
30 RXE3 + LVDS даже 3 + сигнал
Инструкция для подключения платы контроллера к ЖК-дисплею:
1. Снимите старый инвертор и старый LVDS кабель с ЖК-панели.
2. Подключите новый инвертор и LVDS кабель к ЖК-панели.
3. Подключите плату контроллера к ПК с помощью кабеля VGA.
4. Входная мощность 12В, 4А.
Состояние: новое
Входной сигнал: VGA
Совместимость: GameConsole
Цвет: зеленый
Материал: пластик + металл
Посылка:
1 * плата контроллера драйвера
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
