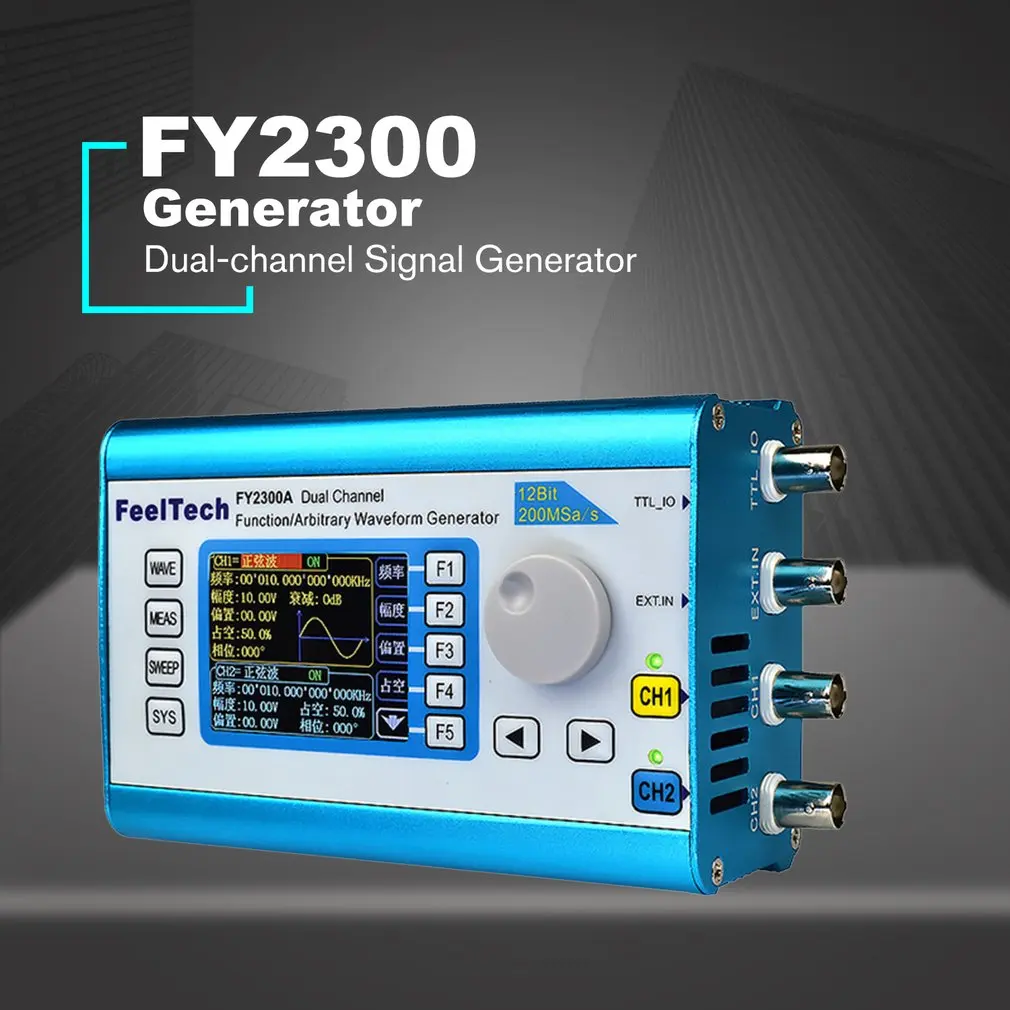

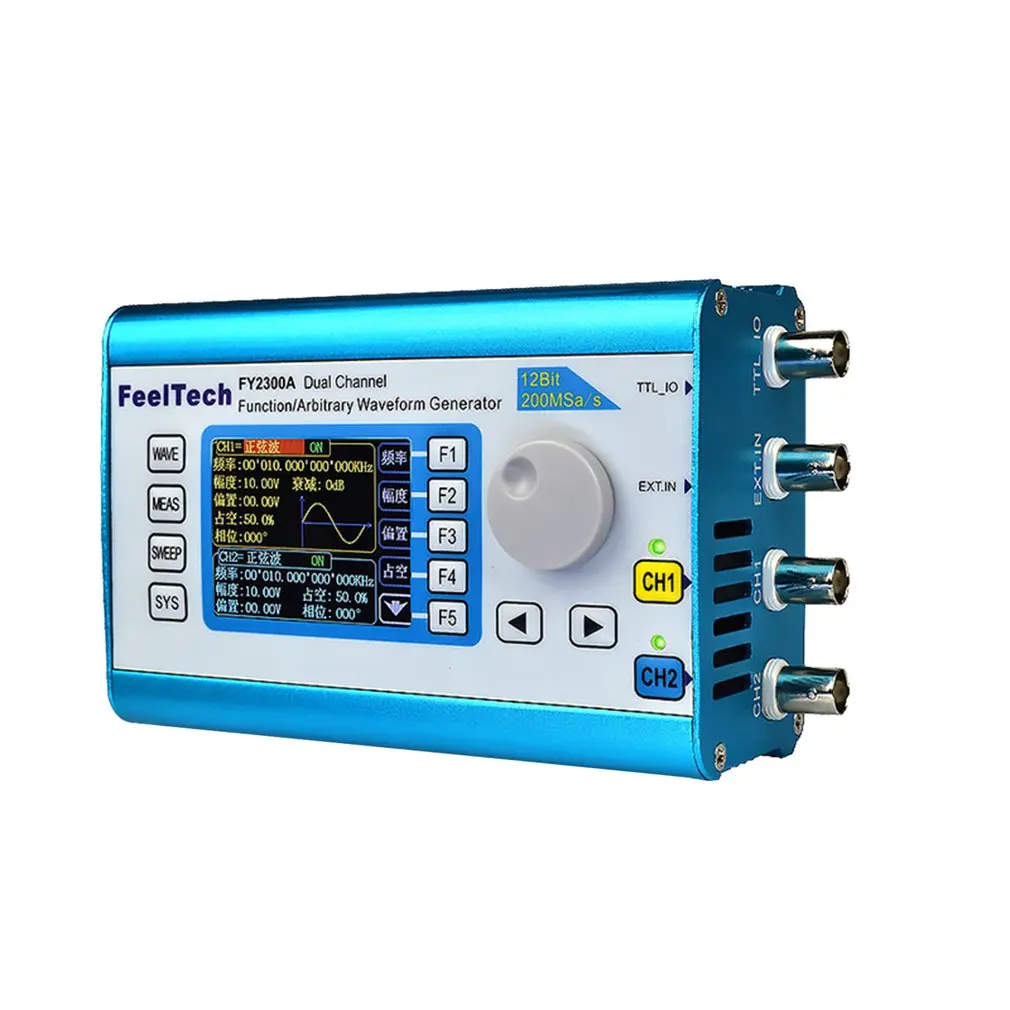

Цифровой DDS двухканальный генератор сигналов функция произвольной формы 200MSa/s 6 МГц 12 бит Частотный метр
Особенности:

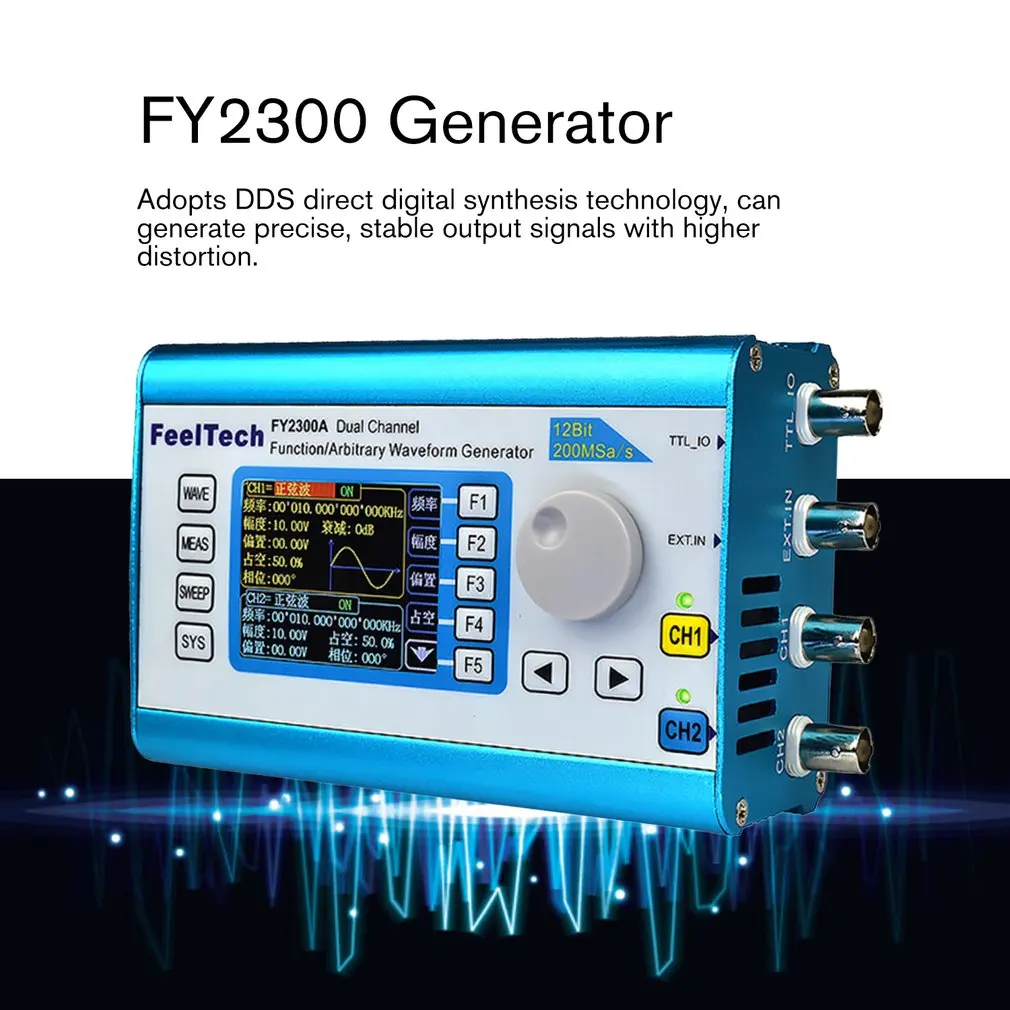

1. Использует технологию прямого цифрового синтеза DDS, может генерировать точные, стабильные Выходные сигналы с более высокими искажениями.
2. С высококачественной оболочкой из алюминиевого сплава и питанием от постоянного тока 5 В, удобный и портативный для использования.

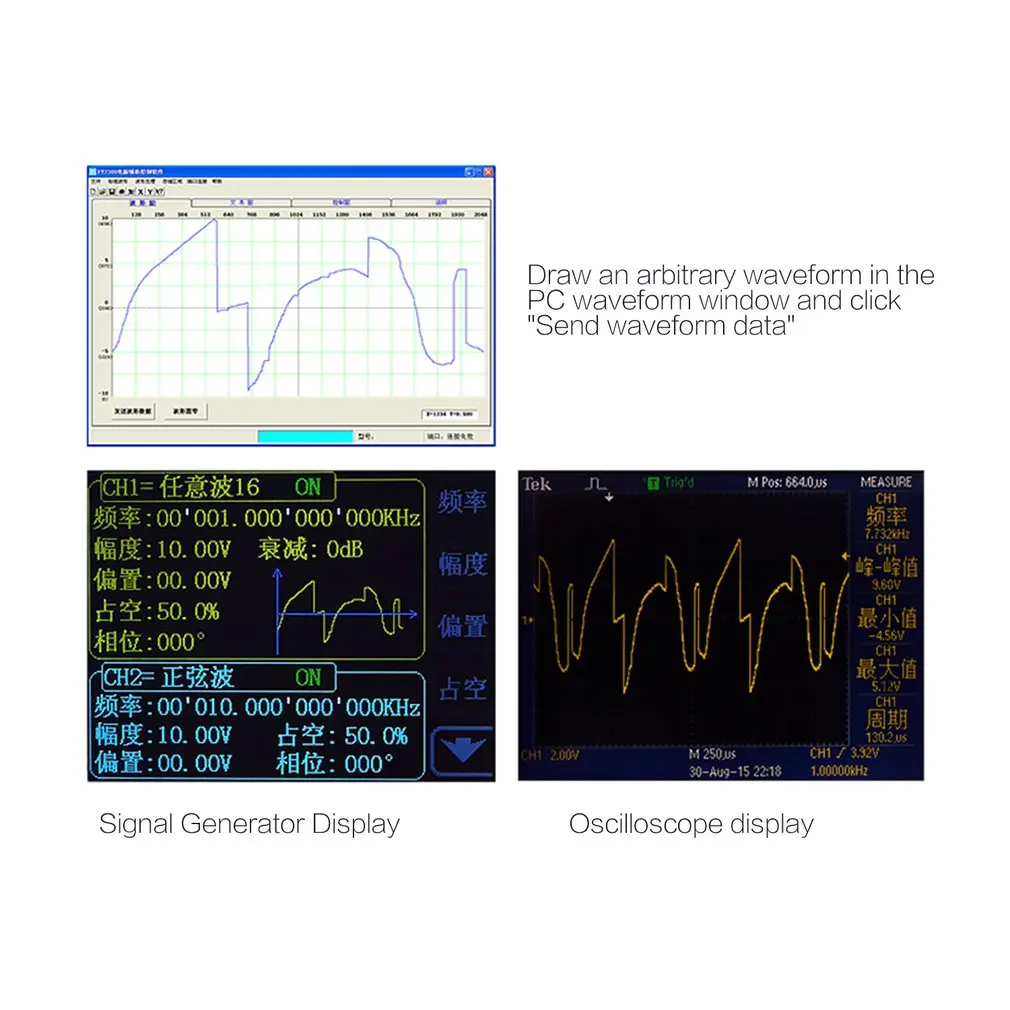

3. Может выводить произвольный сигнал и обычную функциональную форму волны (синус/треугольник/квадрат/волновой сигнал sawtooth).
4. Все функции контролируются в цифровом формате, точные и стабильные.
5.2.4 "(320*240) цветной дисплей, одновременное отображение двухканальных параметров формы волны.
6. Максимальная выходная частота (Синусоидальная волна) составляет до 6 МГц, 200 MSA/s частота дискретизации и 12 бит вертикального разрешения.

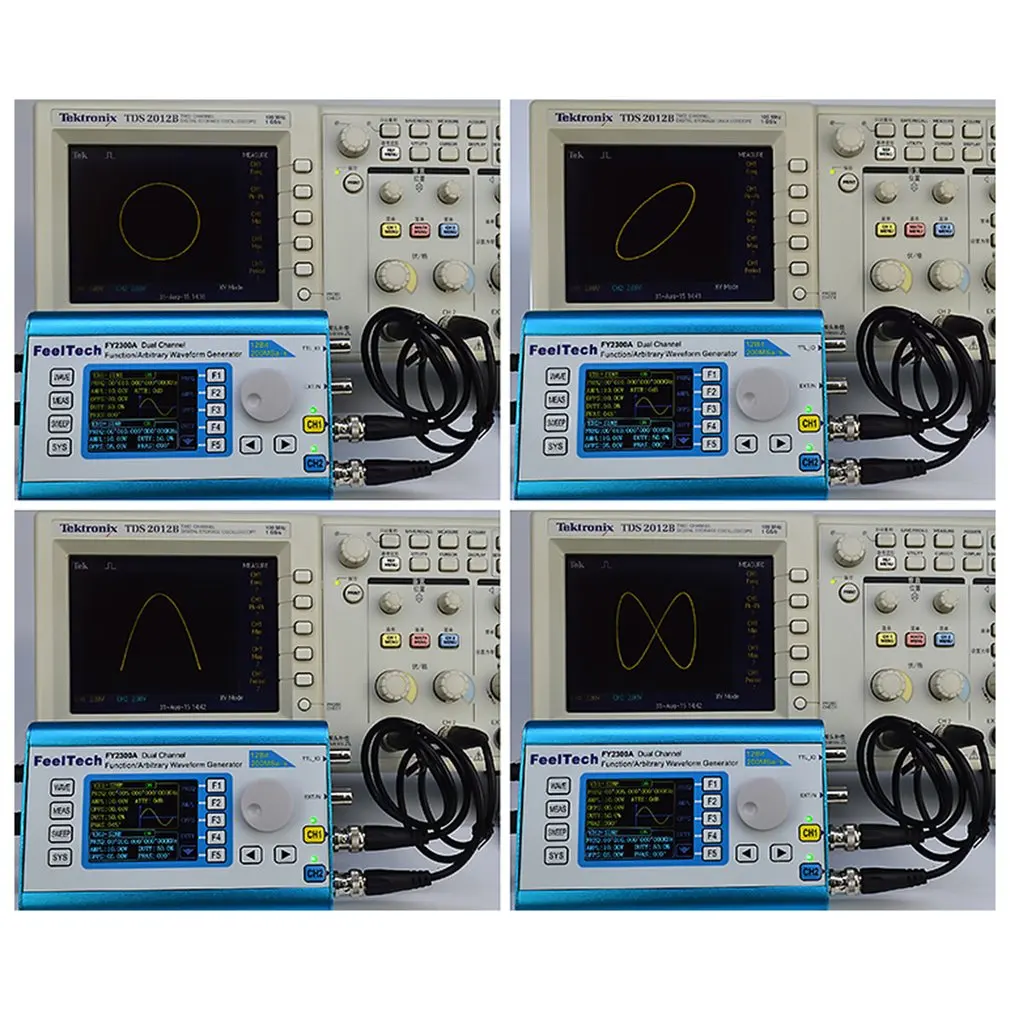

7. Полностью независимый двухканальный выход, может работать в синхронизации, разница в фазе регулируется.
8. С функцией отслеживания каналов: когда функция отслеживания открыта, все параметры обоих каналов могут одновременно обновляться в соответствии с конфигурацией пользователя.
9. Две или более машины могут реализовать многофункциональную синхронную функцию с интерфейсом TTL_IO.
10,15 групп произвольного места хранения волн, глубина памяти/группа составляет 2048*12 бит.
11. Высокочастотное разрешение (общее частотное разрешение-1 Гц) и высокая Амплитудная разрешение (мин.-1 мВ).
12. Коэффициент мощности каждого канала может быть скорректирован независимо, разрешение регулировки может достигать 0.1%.
13. Может сканировать частоту, амплитуду, смещение и рабочий цикл, с линейной разверткой и логарифмической частотой режимов развертки (макс. до 999,99 s).
14. С функцией импульсного триггера, три дополнительных режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер.
15. Имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета.

Описание:

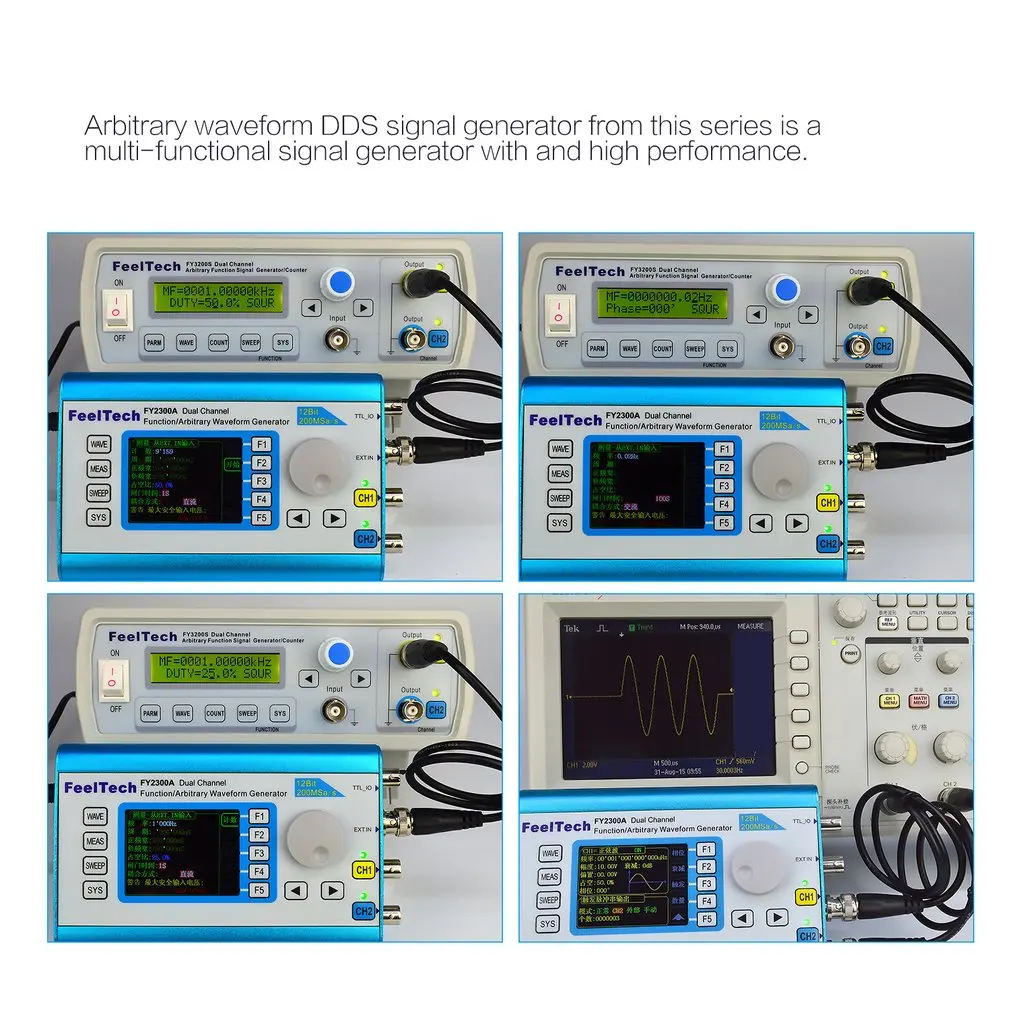

1. Генератор сигналов DDS произвольной формы из этой серии является многофункциональным генератором сигналов с высокой производительностью.

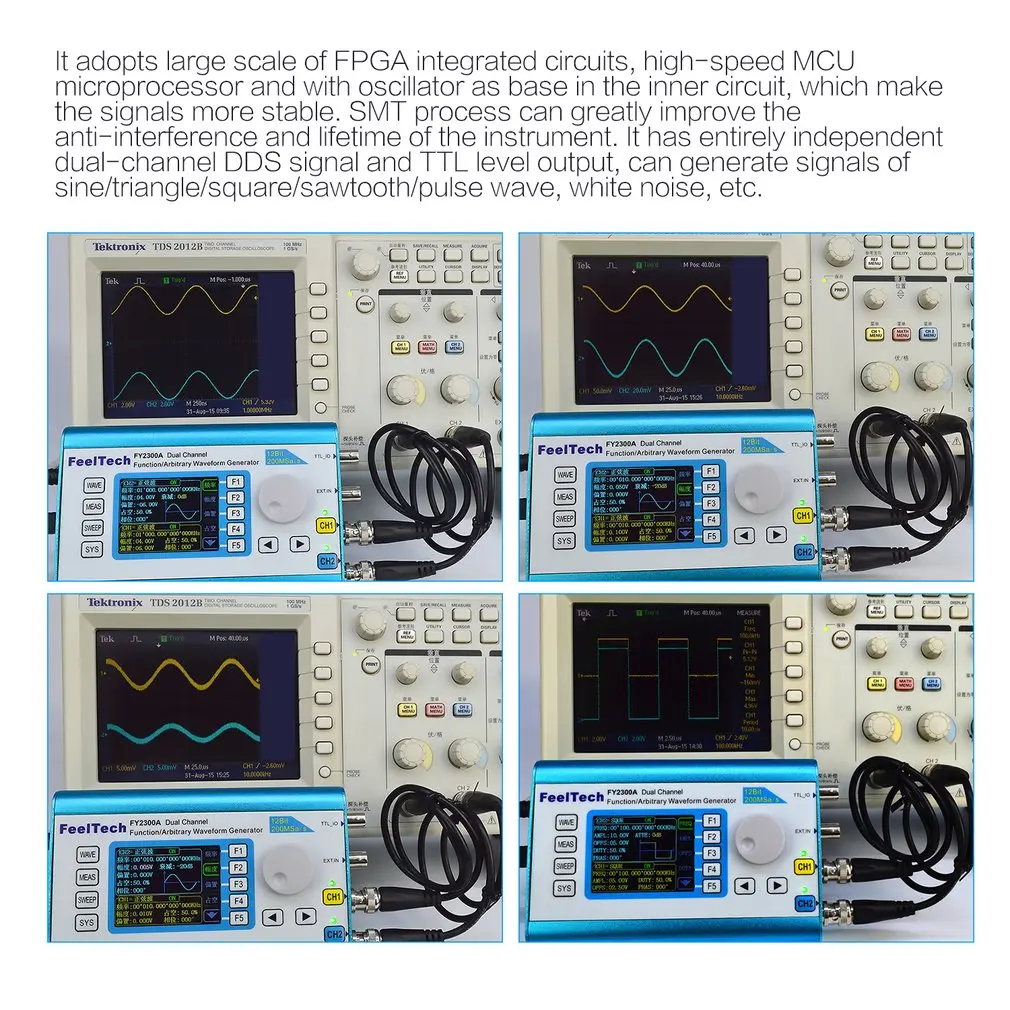

2. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с осциллятором в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д.

Технические характеристики

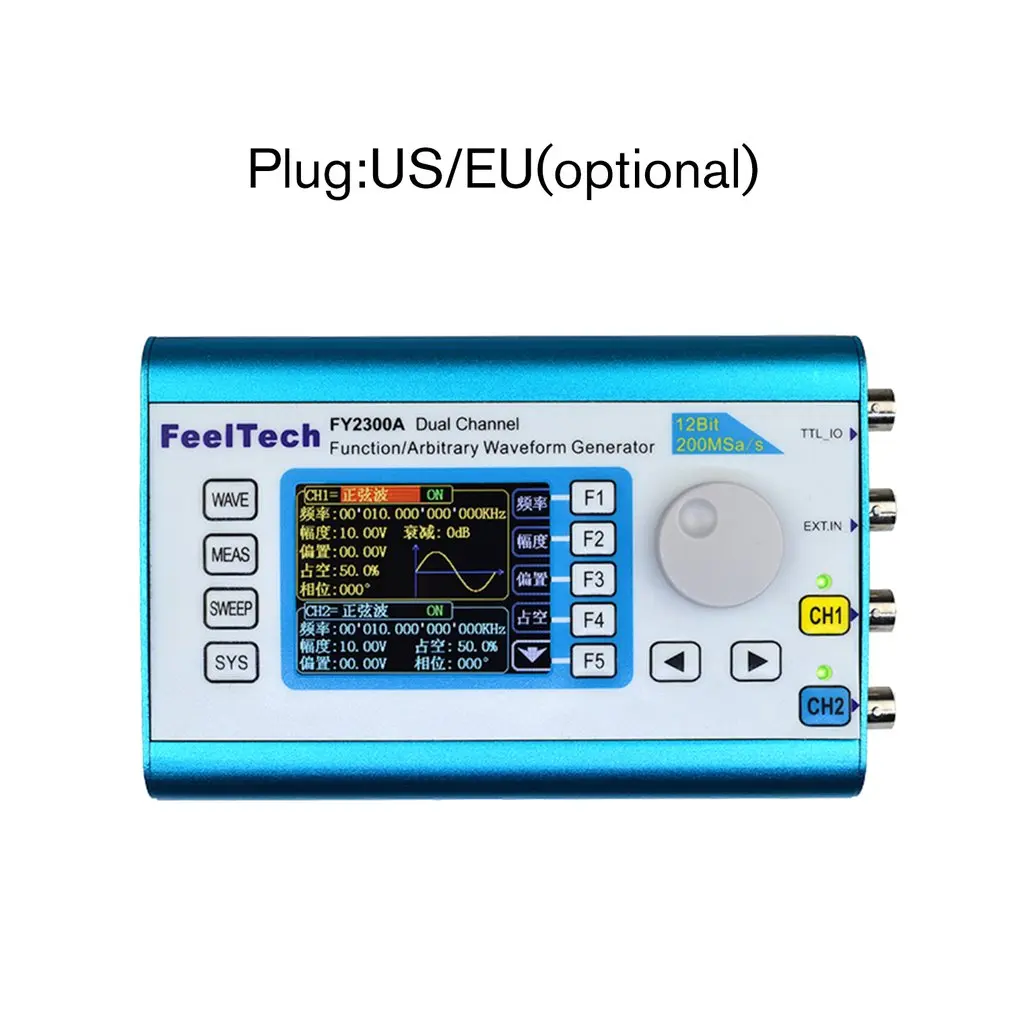

Бренд: FellTech
Модель: FY2300
Вилка: США/ЕС (опционально)
Параметры частоты
Частотный диапазон:
Синусоидальная волна: 0 Гц ~ 6 МГц
Квадратная волна: 0 Гц ~ 6 МГц (за исключением модели 2 МГц)
Треугольная волна: 0 Гц ~ 6 МГц (за исключением модели 2 МГц)
Волнистая Пилообразная волна: 0 Гц ~ 6 МГц (за исключением модели 2 МГц)
Произвольная форма сигнала: 0 Гц ~ 6 МГц (за исключением модели 2 МГц)
Волна цифрового сигнала TTL: 0 Гц ~ 6 МГц (за исключением модели 2 МГц)
Минимальное разрешение частоты: 1μгц (0,000001 Гц)
Ошибка частоты: (+/-) 5*10 ^ (-6)
Стабильность частоты: (+/-) 1*10 ^ (-6)/3 часа
Диапазон регулировки фазы: 0 ~ 359 °
Разрешение фазы: 1 °
Параметры формы волны:
Типы сигналов: Синусоидальная/Треугольная/квадратная/подъемная волнообразная, Lorentz импульсная волна и произвольная форма волны и т. д.
Длина волны: 2048 точек
Частота дискретизации: 200MSa/s
Вертикальное разрешение: 12 бит
Синусоидальная волна:
Гармоническая система: ≥ 45dBc (<1 МГц); ≥ 40dBc (1 МГц ~ 20 МГц)
Искажение: <0.8% (20 Гц ~ 20 кГц, 0dBm)
Квадратная волна
Время подъема: ≤ 20 нс
Перезагрузка: ≤ 7.5%
Диапазон регулировки рабочего цикла: 0.1% ~ 99.9%
Пилообразная волна
Линейность: ≥ 98% (0,01 Гц ~ 10 кГц)
Импульсная волна
Диапазон регулировки ширины импульса: 10 нс ~ 1 с
TTL выход
Время поднятия/понижения уровня: ≤ 20 нс
Амплитуда уровня:> 3Vpp
Вентилятор:> 20 TTL нагрузка
Выход CMOS
Низкий уровень: <0,3 в
Высокий уровень: 1В ~ 10В
Время поднятия/понижения уровня: ≤ 20 нс

Параметры выхода:
Амплитудный диапазон (от пикового до пикового): 10 mVpp ~ 20Vpp
Амплитудное Разрешение: 1mVp-p (-20дБ затухание)
Амплитудная стабильность: (+/-) 0.5%/5 часов
Амплитудная Плоскостность: (+/-) 5% (<10 МГц); (+/-) 10% (> 10 МГц)
Сигнал на выходе:
Выходное сопротивление: 50 Ом (+/-10%) (Типичный)
Защита: выход всех сигналов может работать выше 60 с при условии короткого замыкания нагрузки
Смещение постоянного тока:
Диапазон регулировки смещения: (+/-) 10 в
Разрешение смещения: 0,01 В
Внешние измерения:
Диапазон измерения частоты: время ворот = 1 с 1 Гц-60 МГц
Диапазон входного напряжения: 0.7Vpp ~ 20Vpp
Диапазон подсчета: 0 ~ 4294967295
Подсчет: вручную
Измерения: разрешение 20ns, Макс. Измеряется 40 s
Функция сканирования:
Режим сканирования: Линейная развертка, бревенчатая развертка
Объект сканирования: частота, амплитуда, смещение и рабочий цикл
Время сканирования: 0,01 s-999,99 S/шаг
Диапазон настройки частоты: начальную точку и конечную точку можно установить свободно
Диапазон сканирования частоты: он определяется настройками параметров развертки

Общие параметры:
Память
Количество: 20
Расположение: M0 ~ M19
Интерфейс
Режим интерфейса: Использование USB в последовательном интерфейсе
Скорость связи: 9600bps
Протокол: Использование командной строки, соглашение
Источник питания
Диапазон напряжения: 5 В постоянного тока (+/-0,5 В)
Дисплей
Тип дисплея: 2,4 "TFT цветной дисплей
Температура окружающей среды: 0 ~ 40 °C: Влажность: <80%

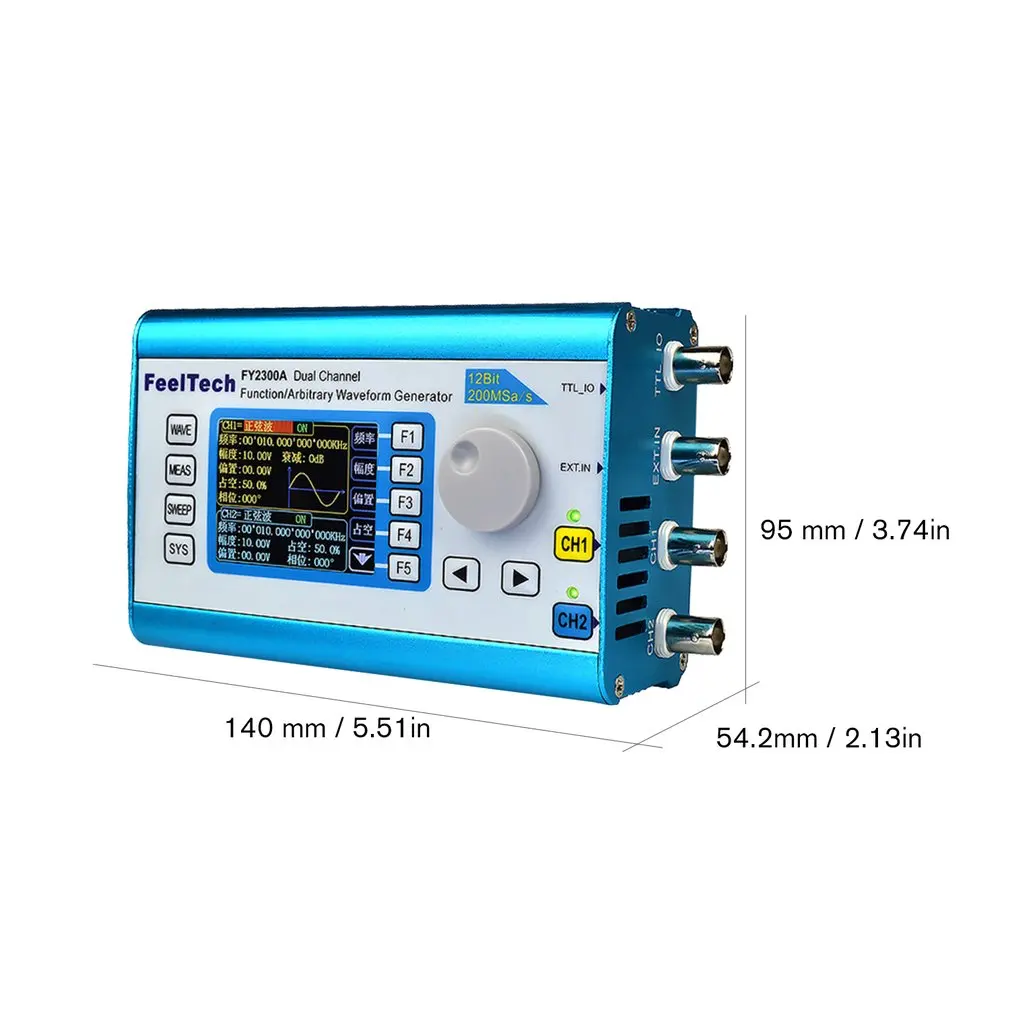

Размер: 140x95x54,2 мм/5,51x3,74x2,13 дюйма

Информация об упаковке:
Размер упаковки: 140x90x5 0 мм/5.46x3.51x1.95in
Вес упаковки: 900 г/1,98lb
Упаковка общей коробки

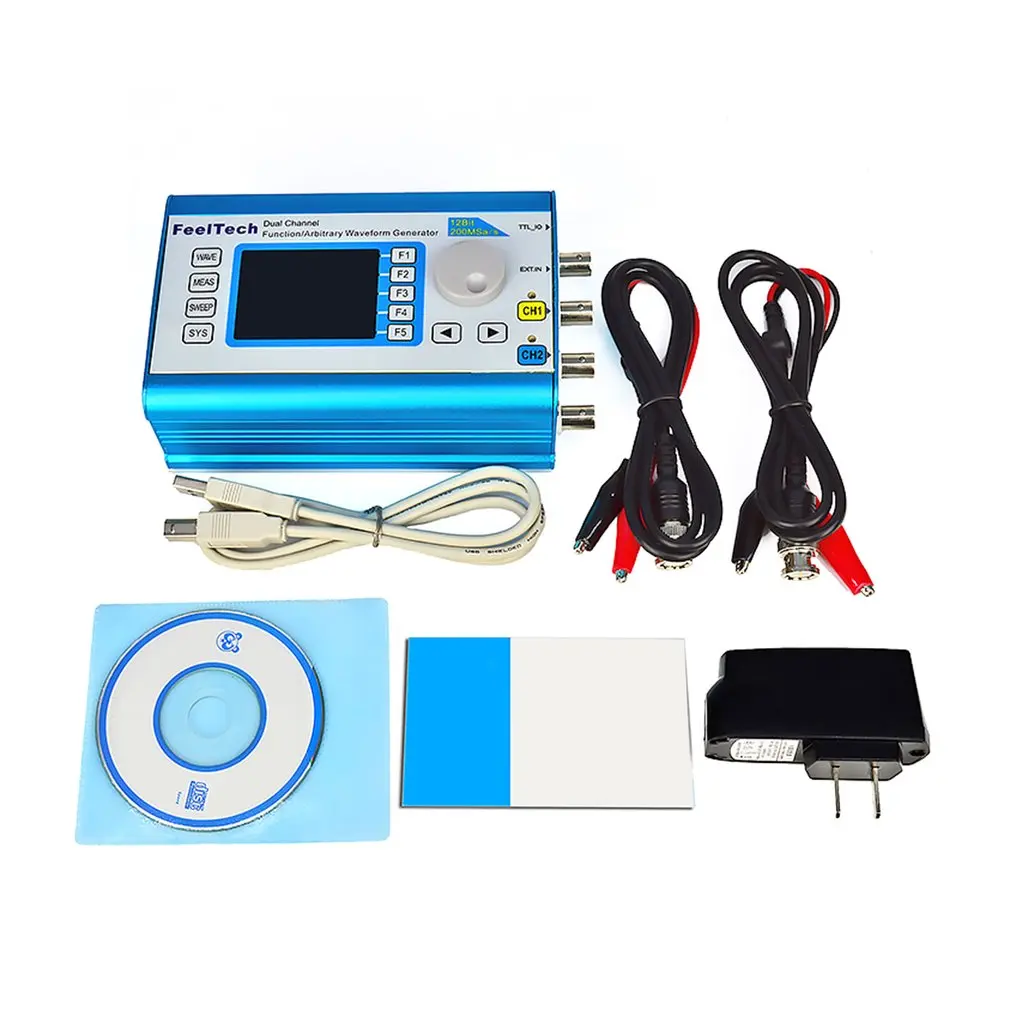

В комплект входит:
1 x генератор источника сигнала
1 x CD
1 x адаптер питания (DC 5 V 1A)
1 х USB кабель для передачи данных
