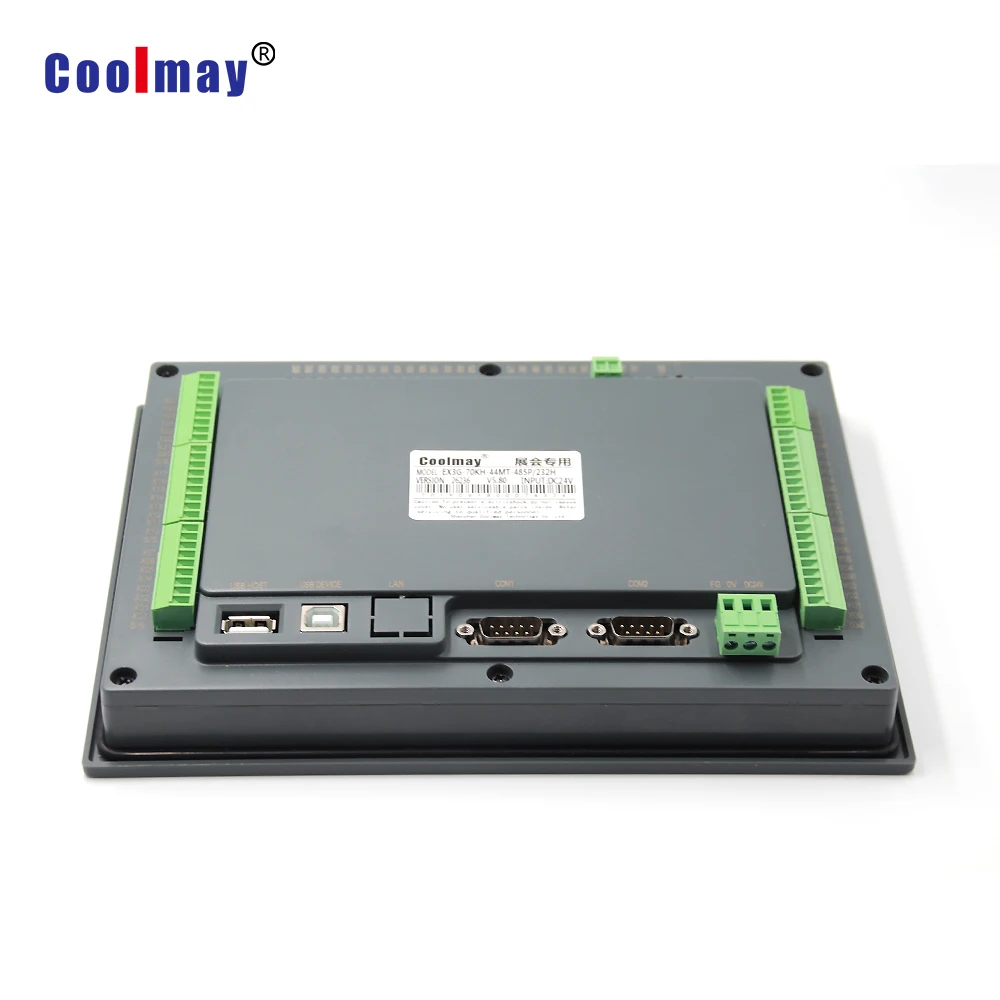

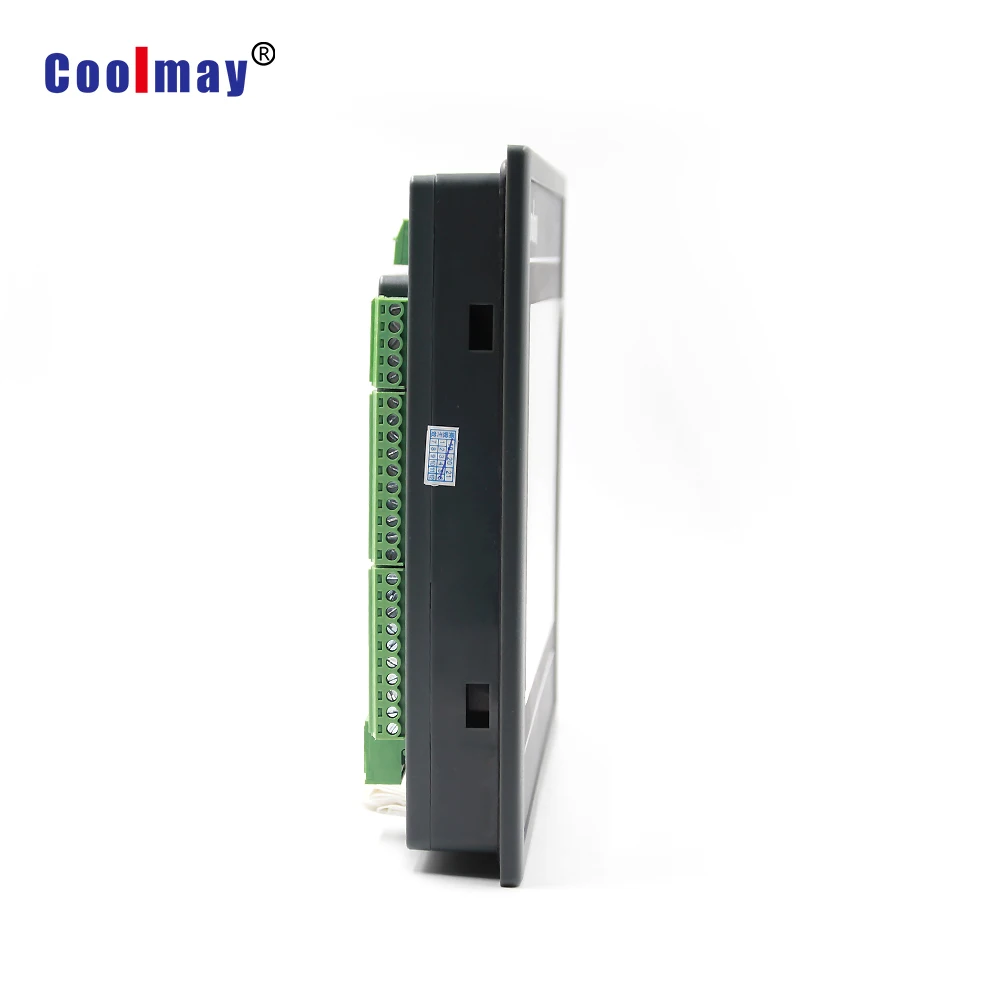

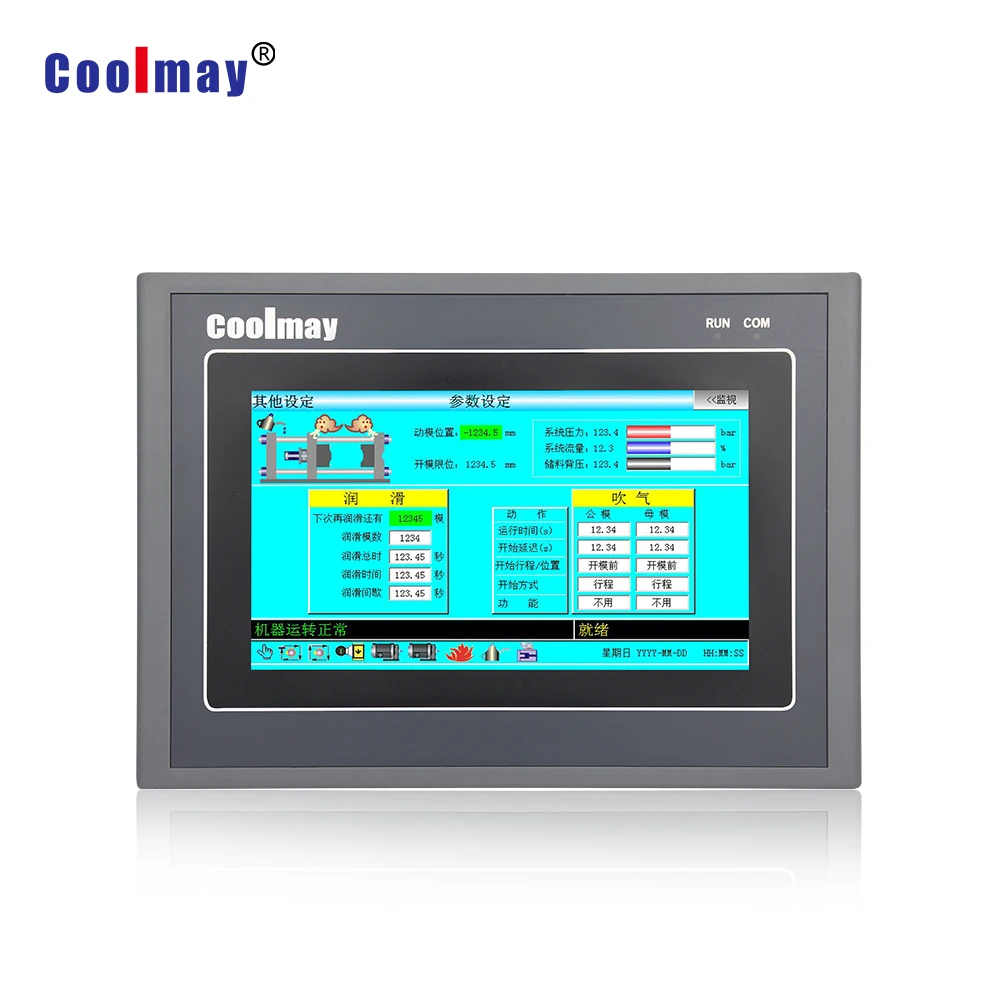

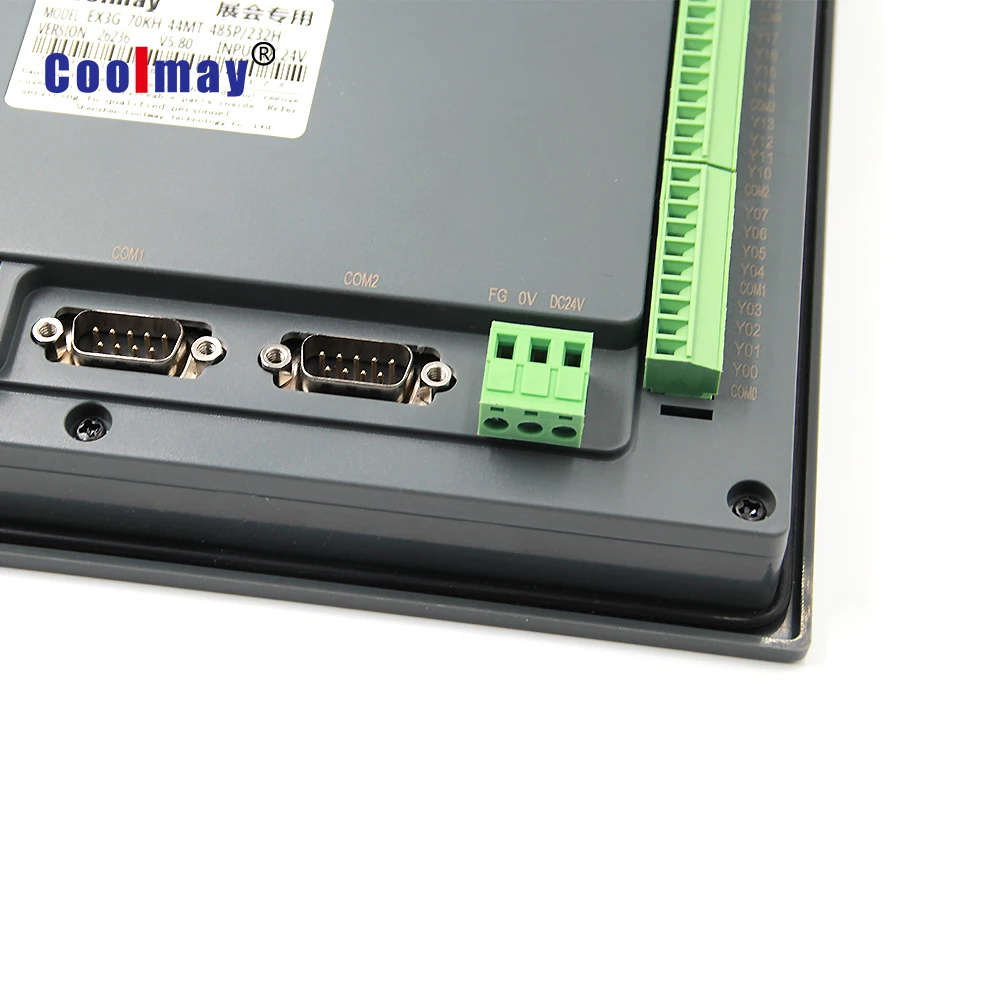

7-дюймовый интегрированный транзистор HMI + PLC Все в одном выводит Аналоговые входы

7-дюймовый интегрированный транзистор HMI + PLC Все в одном выводит Аналоговые входы

Посылка включает в себя

* 1 комплект устройстваEX3G-70KH-38MT-8AD-PT-485PИ кабели

* Программное обеспечение и руководства предоставляются бесплатно. Они доступны на нашем веб-сайте или, пожалуйста, свяжитесь с нашей командой продаж для загрузки ссылки.

Примечание:

(1) устройство включает функции ниже

7 дюймов HMI + PLC все-в-одном,

20DI/18DO, транзисторный выход,

8 аналоговых входов: PT100

RS232, RS485 порт на PLC

(2) 1 комплект кабелей является бесплатным. Пожалуйста, закажите в нашем магазине дополнительные кабели.

Характеристики серии EX3G

Дисплей

Размеры

226*163*35,6 мм

Разрешение

800*480 пикселей

Тип

7 "TFT

Особенности

Поддержка прерывания, линейная дуговая интерполяция, автоматическая Настройка PID. 32K Емкость программы, 32K ретентивный регистр

Память

Оперативная память

64 Мб

Встроенная память

128 Мб

Процессор

ARM9 ядро 400 МГц

I/O

DI/DO

12DI/12DO или 20DI/18DO или 24DI/20DO или 30DI/30DO

Вход: Пассивный NPN, изолированный общественный терминал

Выход транзистора: низкий уровень NPN, COM подключение к отрицательному; Релейный выход: обычно открытый сухой контакт

Тип и нагрузка

Реле (MR) или транзистор (MT, Y0-Y3 MOS) или смешанный (MRT)

MOStube: 2A/point, 4A/4 points COM; MT: 0.5A/point, 0.8A/4 points COM, 1.6A/8 points COM; MR: 2A/point, 4A/4 точки COM, 5A/12 точек касания COM.

Аналоговый ввод/вывод (опционально)

Макс 16AI/8AO

Тип AI (опционально)

Тип E/E _/K _/S _/T/T _/J _ термопары/

PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/

0 ~ 10 В/0 ~ 5 В/ -5 В ~ 5 В/ -10 В ~ 10 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

Тип AO (опционально)

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный/

-5 ~ 5 В/ -10 ~ 10 В (2DA для 1 минус напряжения)

Высокоскоростная функция

Высокая скорость подсчета

6 каналов однофазный 60 кГц, или 2 канала AB (Z) фаза 60 кГц + 1 канал AB фаза 10 кГц

Высокоскоростной пульс

8 каналов, Y0-Y3 100 кГц, Y4-Y7 10 кГц.

Высокоскоростной подсчет + высокоскоростной Пульс <480 кГц

Подключение

HMI

1 порт загрузки HMI, 1 порт USB 2,0

1 порт RS485 или 1RS232

Ethernet порт (не может сосуществовать с PLC Ethernet портом)

ПЛК

1 мини-usb-порт типа B, 1 порт RS232 (программный порт, также может использоваться как com-порт)

1 RS485 или 2 порта RS485 COM (один из них изменен от порта RS232 по умолчанию), CAN (2.0A/B), Ethernet порт (не может сосуществовать с портом HMI Ethernet), WIFI (будет занимать по умолчанию RS232)

Программное обеспечение

HMI

Программное обеспечение для программирования CoolMayHMI HMI

ПЛК

Совместимость с MitsubishiGX Developer8.86 и GXРаботает 2

Дополнительные функции

Если вам нужны дополнительные функции ниже, добавьте их в корзину и сделайте заказ вместе с устройством.

Пожалуйста, оставьте нам сообщение для получения более подробной информации, и мы ответим как можно скорее.
