Обзор

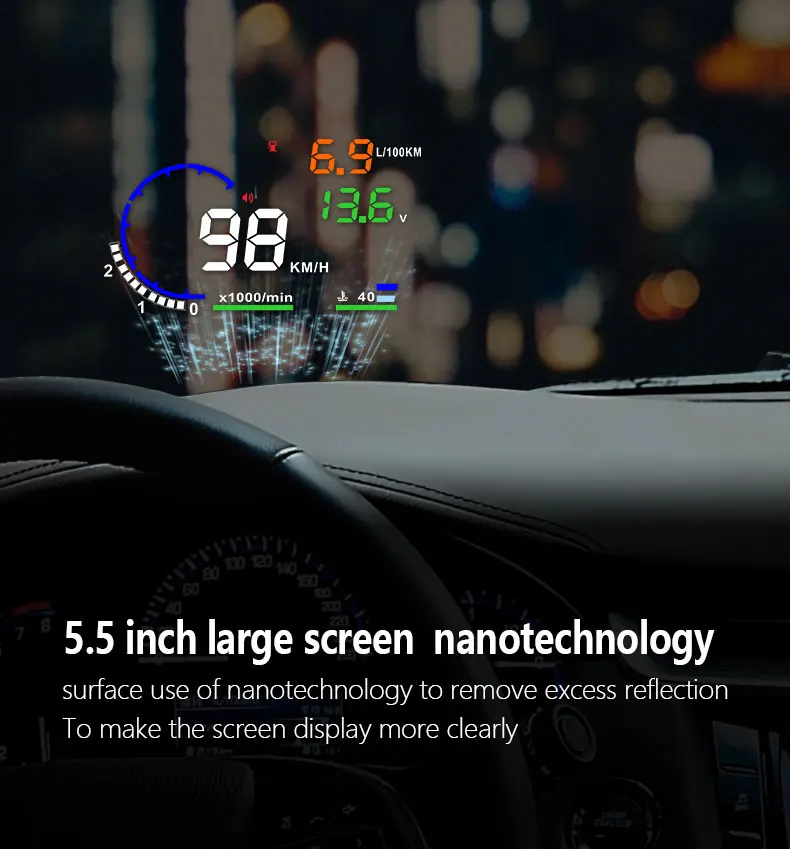

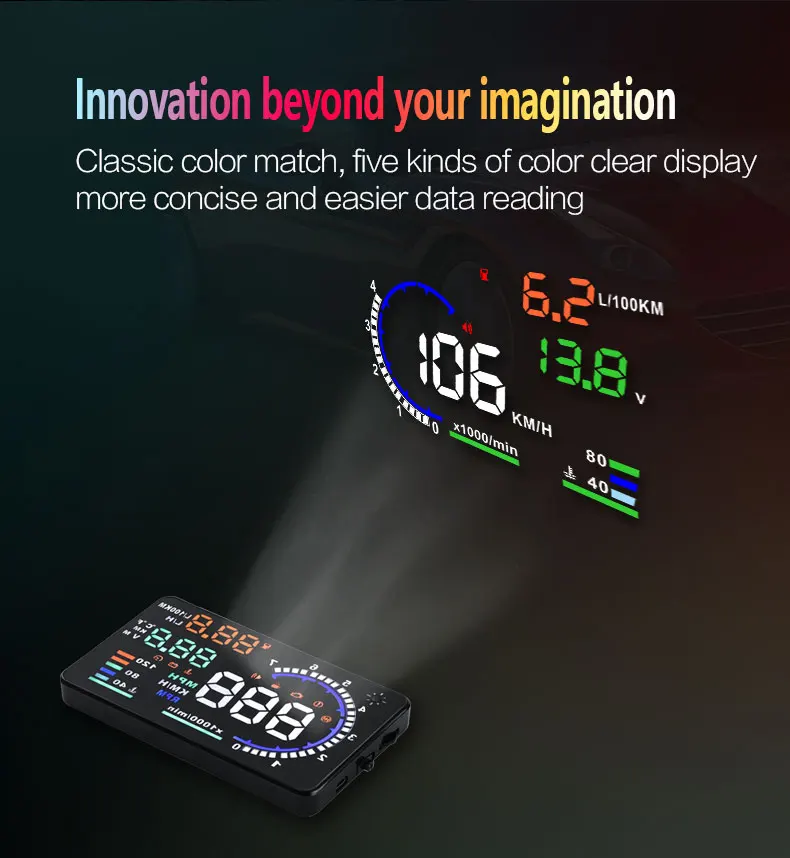

HUD короткий для отображения головы. он отображает данные вождения на лобовом стекле, такие как скорость, об/мин, расход топлива, температура воды, напряжение на переднем стекле автомобиля; избегая проблем с водителями из-за наблюдения за прибором во время вождения. водители могут мгновенно считывать информацию о вождении и всегда могут держать лучшее состояние на пути с HUD.

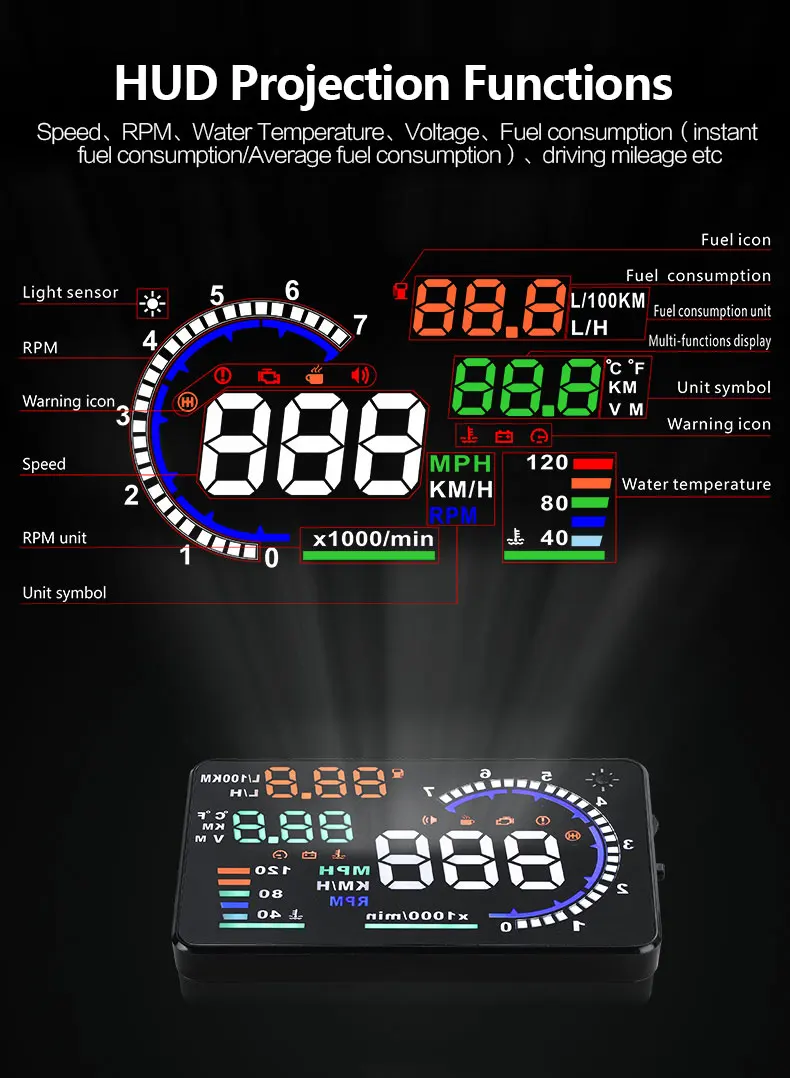

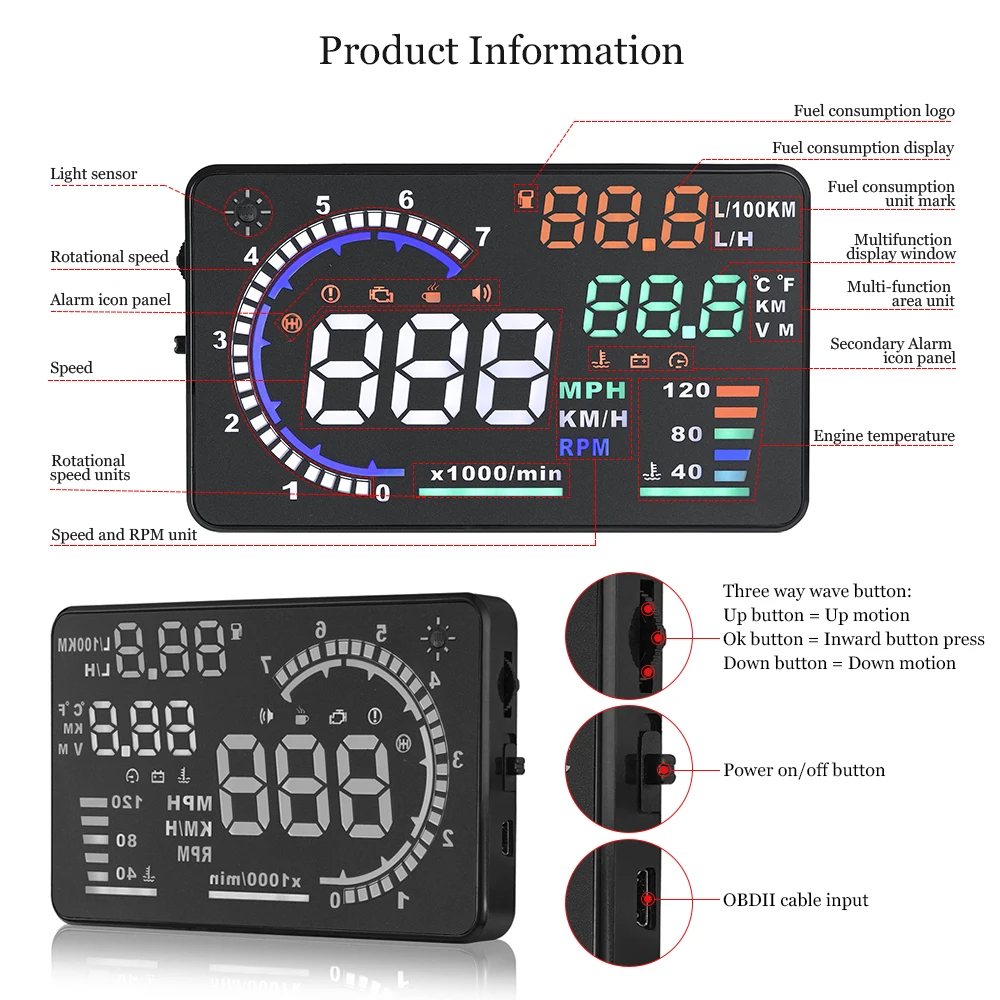

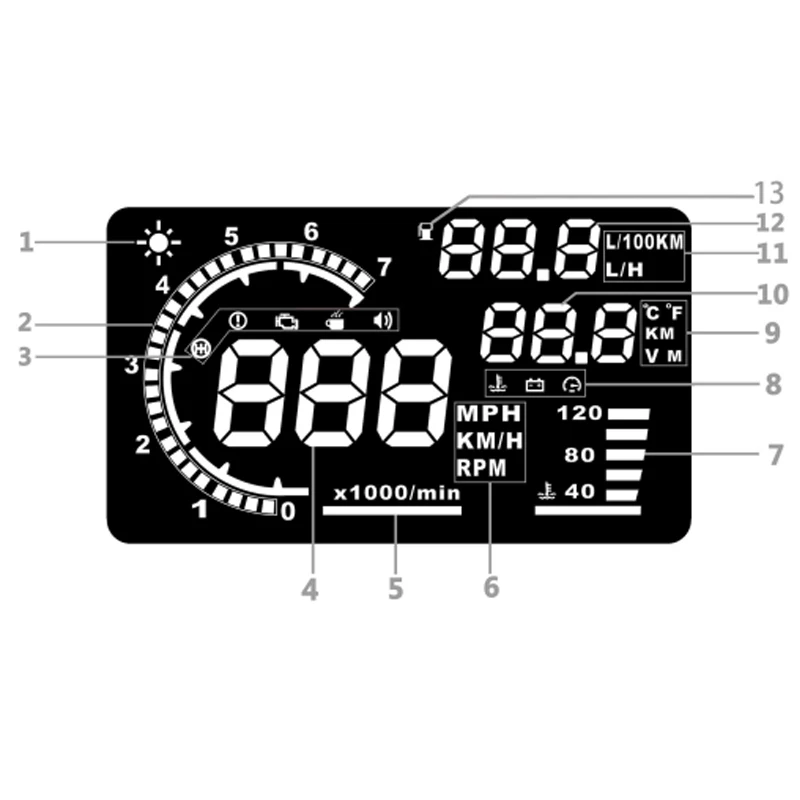

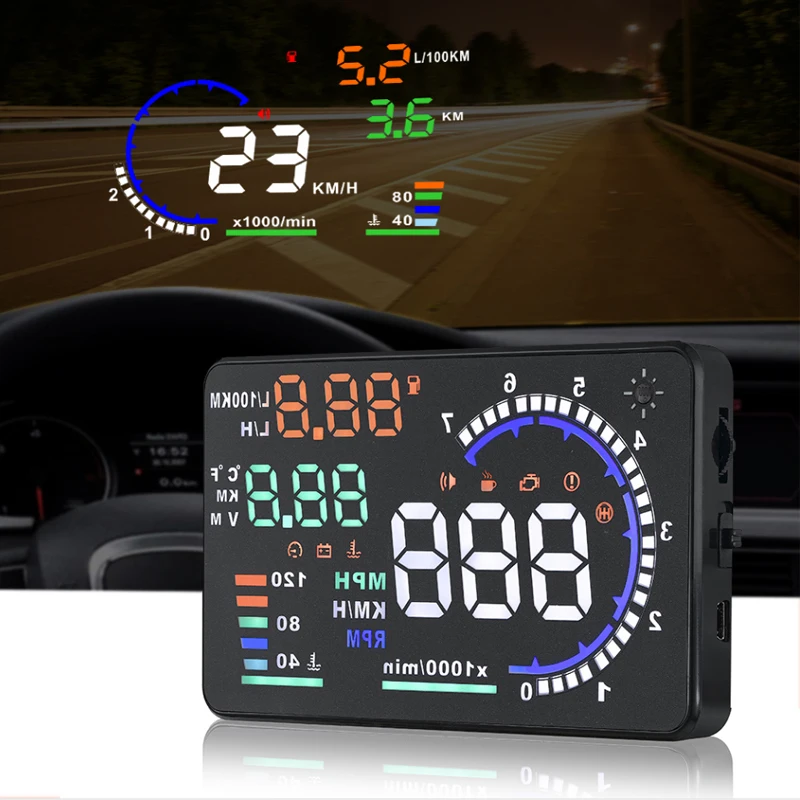

Hud Дисплей функция

1. Светильник: Автоматическая регулировка яркости в зависимости от окружающей среды

2. Скорость вращения (об/мин): скорость вращения двигателя.

3. Панель значка будильника: слева направо & rarr; напоминание о смене, сигнал о превышении скорости, неисправность двигателя, напоминание об утомлении водителя, зуммер.

4. Скорость: скорость вождения

5. Единицы Скорости вращения: Единицы Скорости вращения

6. Единица измерения: км/ч = километры/час, MPH = километры/час, об/мин = вращения в минуту

7. Температура воды: Отображение температуры бака автомобиля

8. Дополнительная панель значка сигнализации: слева направо & rarr; высокая температура воды, сигнализация напряжения батареи, сигнализация о превышении скорости

9. Единица измерения: градусы (Цельсия ℃ или Фаренгейт °F), км = километры,

V = напряжение, M = Miles

10. Многофункциональный дисплей: напряжение, пробег, температура воды.

11. Единица расхода топлива: л/100 км = литр/100 км, л/ч = литр/час

12. Расход топлива данные

13. Расход топлива значок

Устранение неполадок

1. Экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, плотно ли БД кабель линии; пожалуйста, потяните кабели БД больше раз, чтобы обеспечить; Проверьте, включается ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, смените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и повторите попытку.

2. При включении HUD, HUD показывает только Напряжение автомобиля и автоматически выключается через несколько секунд вождения.

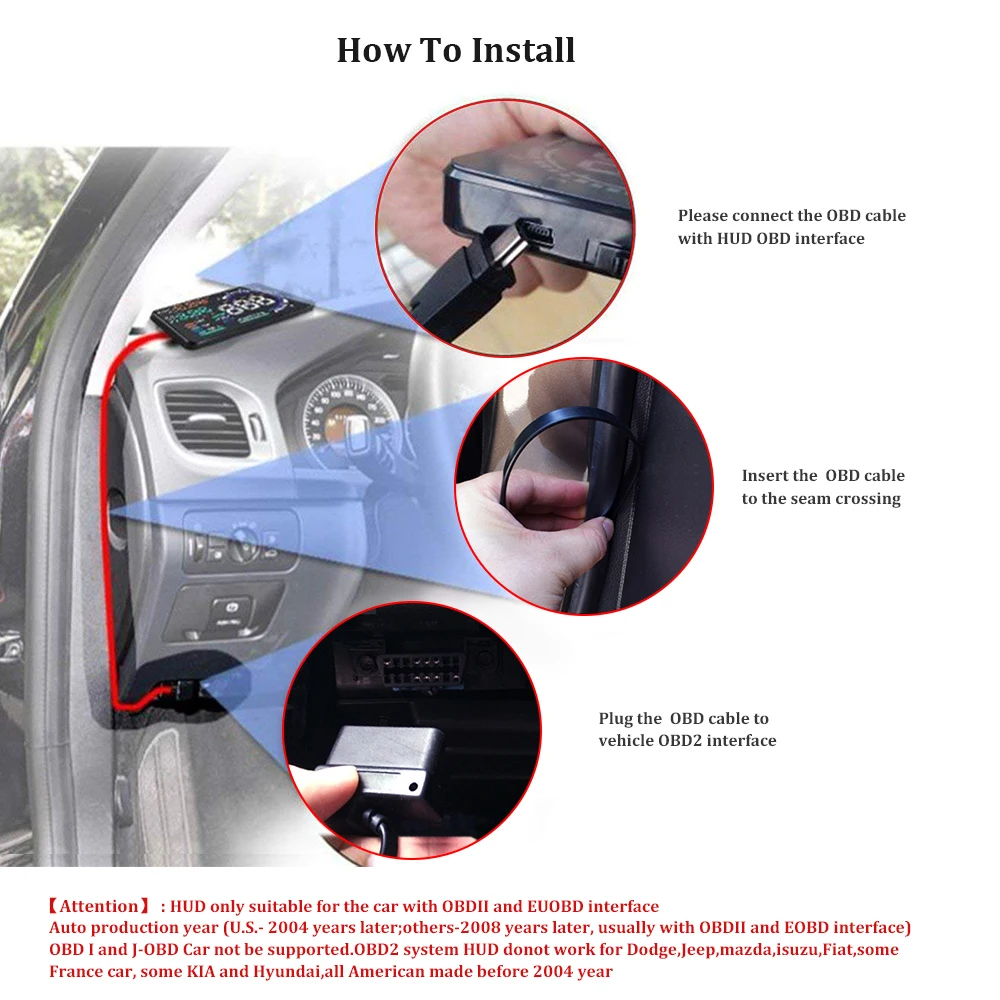

HUD доступен только для автомобилей с OBD2 и EU-OBD соглашение (Европейский регион: после 2003 лет, другой регион: после 2007 лет)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3. Машина застревает или застревает во время вождения

(1) Пожалуйста, проверьте интерфейс OBD, если подключено другое устройство (одна точка и две линии, позиционер, контроль давления в шинах, откидное окно блокировки, ELM27 и т. д.)

(2) модифицированные и модифицированные автомобили (навигация Центрального управления, электронный ускоритель дроссельной заслонки, круиз с фиксированной скоростью, компьютерная система была почищена, запуск одной кнопкой, вход без ключа, удаленный запуск) вызовут аварию

Удалите другие OBD устройства и сделайте сброс до заводских настроек.

4. Не видно, когда HUD под солнечным светом, и с двойным отражением.

Этот продукт отражает данные вождения автомобиля на лобовом стекле. Поскольку лобовое стекло Двухслойное, на дисплее будет небольшое привидение. В зависимости от стекла автомобиля, изображение призрака отличается. Если трудно читать данные, вы можете использовать светоотражающую пленку, прикрепленную к этому изделию.

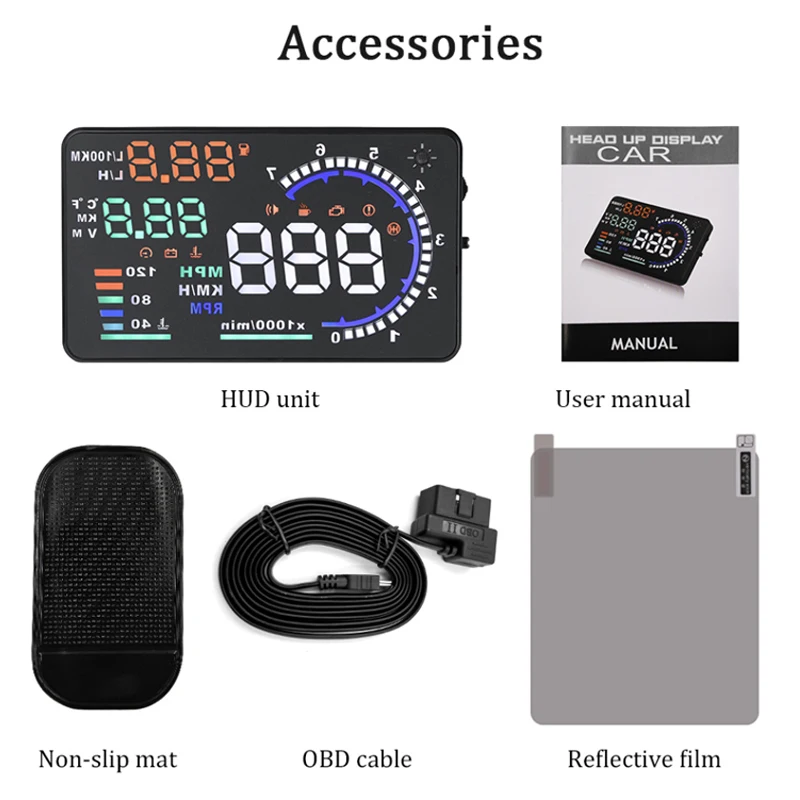

Проверьте, порвана ли защитная пленка HUD host, и, пожалуйста, приложите отражающую пленку в подарочной коробке, соответствующей ветровому стеклу.

При условии с питанием, вертикальное нажатие волновой кнопки 5 секунд, чтобы войти в меню, короткое нажатие 8 раз в меню 8, потяните вниз кнопку настройки к параметру 2, и вертикальное нажатие 5 секунд, чтобы сохранить.

5.Неточными Скорость

Когда HUD включен, вертикально нажмите кнопку настройки 5 секунд, чтобы войти в опции меню, здесь опция меню Показывает 0, по умолчанию показывает 107, кнопка вверх или вниз, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не покажет правильный. после регулировки Вертикальное нажатие в течение 5 секунд, чтобы сохранить его. (пример: если приборная панель показывает 100, а HUD показывает 104, то измените значение по умолчанию HUD с 107 на 104)

6. Неточный расход топлива

Устройство для расхода топлива составляет л/100 км, дисплей HUD-это один расход топлива для вождения, в то время как дисплей автомобиля интегрирован средний расход топлива для вождения, так что это нормально, если есть разница.

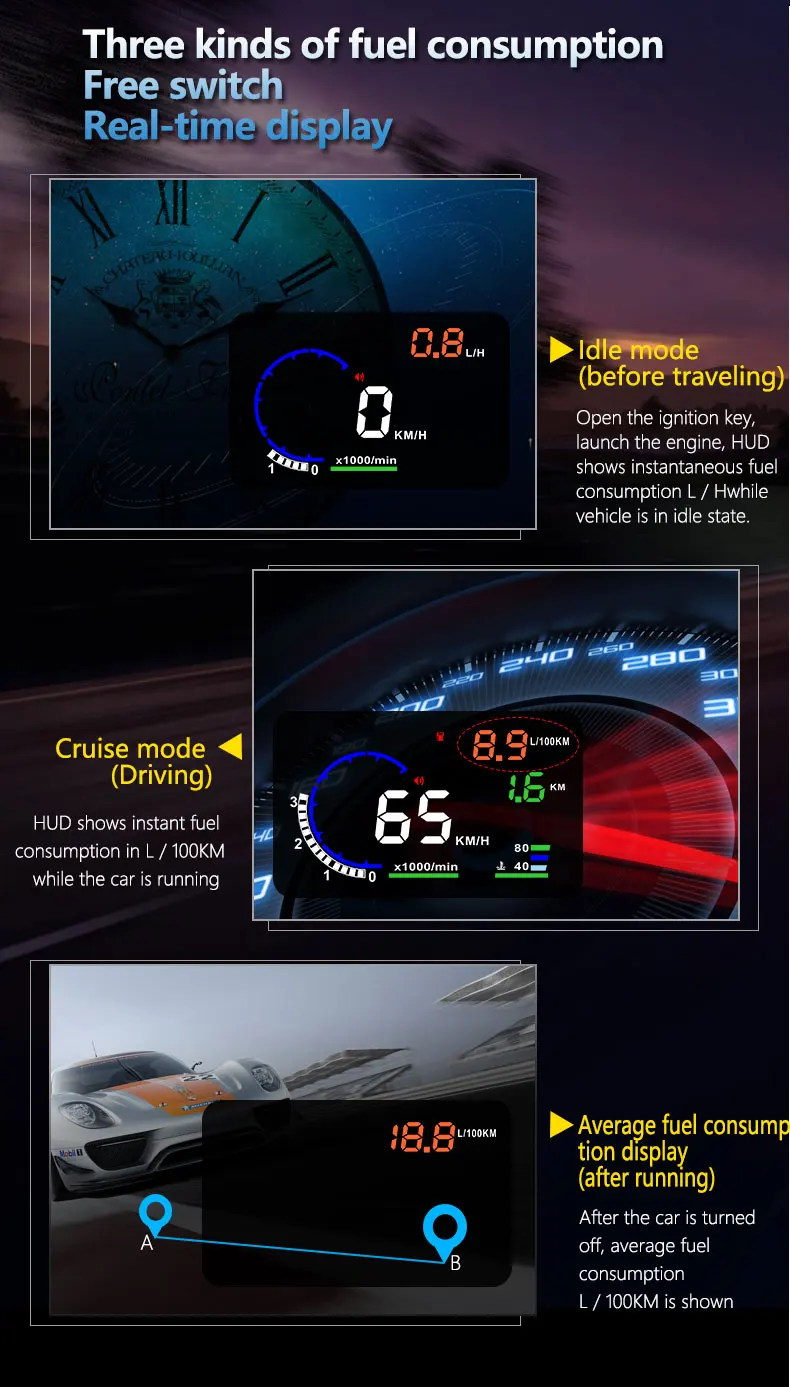

Дисплей HUD три вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (л/ч), это означает, что HUD может понять, сколько масла потребляется автомобиль после запуска двигателя в течение одного часа

B. Режим вождения: HUD отображает мгновенный расход топлива 100 км

C. Финишное Вождение: дисплей HUD-средний расход топлива 100 км, при выключении автомобиля, HUD автоматически выключится через 10 с

При условии с питанием, вертикальное нажатие кнопки волны 5 секунд для входа в меню, Показать нажмите в 14 раз, чтобы найти меню 14, значение по умолчанию составляет 16 (означает, что излучение составляет 1.6L), вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение в соответствии с различием с вашего автомобиля излучения, пока он не покажет правильный. вертикальное нажатие в течение 5 секунд для сохранения и выхода.

Или найти меню 2, параметр показывает 100, вверх или вниз для регулировки.

7. Оповещение о превышении скорости

HUD по умолчанию превышение скорости сигнализации составляет 150, его можно отрегулировать.

При условии с питанием, вертикальное нажатие в волновой кнопке 5 секунд, чтобы войти в меню, короткое нажатие 6 раз в меню 6, параметр 150, здесь 150 означает, что когда скорость вождения достигает 150, HUD даст сигнал о превышении скорости, вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение. вертикальное нажатие в течение 5 секунд, чтобы сохранить после регулировки.

8.Старт/стоп автомобили установка

Вертикальный короткий нажмите кнопку волны 5 секунд, чтобы войти в настройки меню, вертикальный короткий нажмите 7 раз в меню 7, значение по умолчанию 1, вверх или вниз волновой кнопки для регулировки значения по умолчанию до 3 (3 для переключателя управления напряжением для запуска-остановки автомобиля), Вертикальное нажатие в течение 5 секунд для сохранения и выхода.

9. Перезапуск После выключения, перезапуска сканирования автомобиляПротокол

Вертикальное нажатие в течение 5 секунд для входа в настройки меню, короткое нажатие 15 раз для меню 15, значение по умолчанию составляет 132, вверх или вниз для настройки значения по умолчанию до 135, вертикальное нажатие в течение 5 секунд для сохранения и выхода.

10. HUD не может быть автоматически выключен

(1) после того, как автомобиль выключен, HUD выключен, но повторно запускается: Проверьте напряжение HUD. Если напряжение находится в пределах 130-135, отрегулируйте значение меню 15 по умолчанию до 136-137, затем сохраните и выйдите.

(2) после выключения автомобиля HUD застревает со скоростью. Установите значение меню 7 по умолчанию от 1 до 3. Затем сохраните и выходите. Если его все еще нельзя выключить, установите в меню 15 Значение 136.
