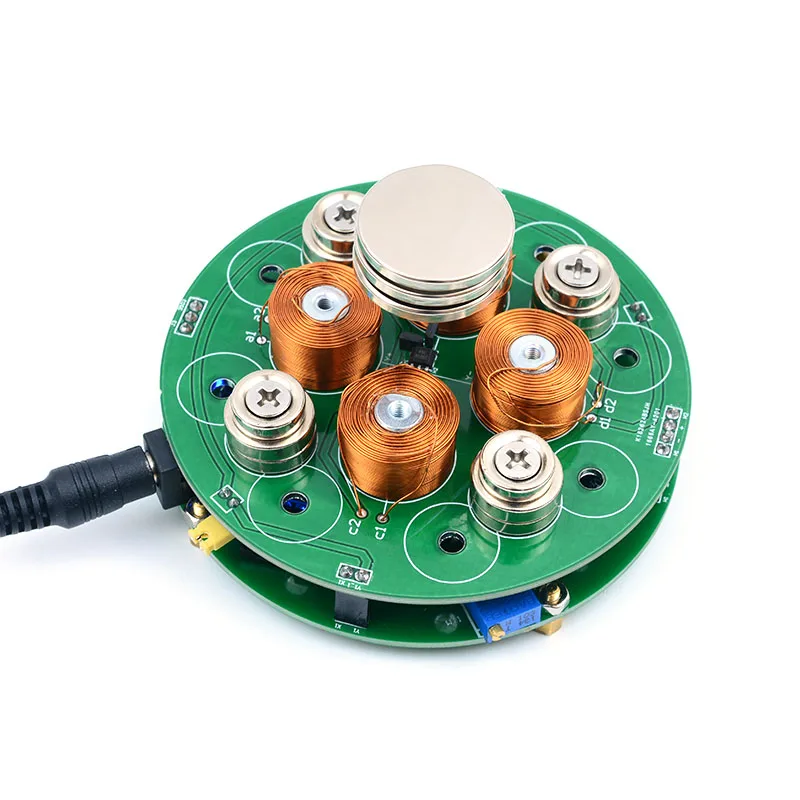

Интеллектуальная магнитная левитация UNISIAN 150 г/300 г Магнитный модуль подвески

Интеллектуальная магнитная левитация UNISIAN 150 г/300 г Магнитный модуль подвески

Описание

Подвеска Магнитный является довольно сложный замкнутому циклу отзывы серво системы. В дополнение к Электромагнит как привод, это обязательный аксессуар одежды нового сезона датчик и отзывы усиления контрольной цепи. Есть четыре металлические стержни вокруг Электромагнит обернута вокруг катушки. Примечание: 1. В том случае, если вы новичок, не выбирайте данный товар DIY KIT, поэтому, пожалуйста, выбирайте готовой продукции. Пожалуйста, оставьте ваш адрес электронной почты после отправки заказа, и мы отправим вам руководство по монтажу на .. 2. Реальный цвет может PCB будет варьироваться в зависимости от партии товара. При доставке выбираются произвольно, не поддерживает функцию выбора цвета. 3. В видео, мы ставим на мобильный телефон на 300g версии продукта для лучшей демонстрации эффект. Мы рекомендуем вам не располагайте свой телефон на продукта, чтобы не повредить его к телефону. 150g версия не поддерживает подвесного вес телефона.

Параметры

Размеры: 85*85*50 мм Управление Напряжение: DC 12V 2A Вес: 285g/450g Максимальная подвесная вес 150 г/300 г (разные варианты) В комплект входит: Магнитный левитирующий шар * 1 шт. (в комплект входят 12V адаптер стандарта Австралии)

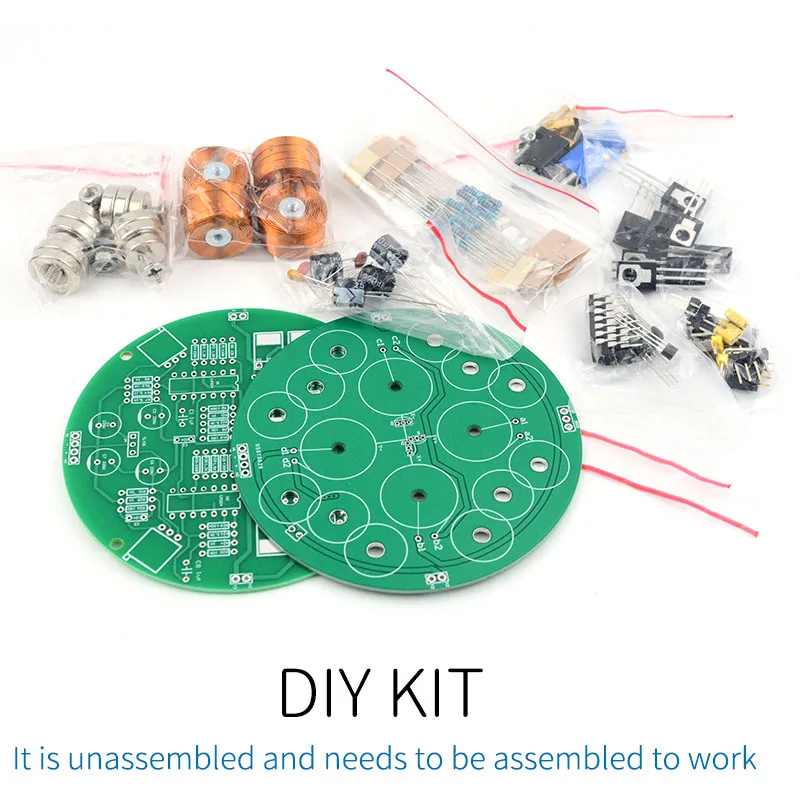

Это в разобранном виде изображения, подходит для покупателей с электронным тонального крема.

Цвет PCB будет варьироваться в зависимости от партии товара. При доставке выбираются произвольно, не поддерживает функцию выбора цвета

150g версия имеет 4 комплекта магниты с максимальным подвеска 150g. 300g версия имеет 8 наборов магниты с максимальным Подвеска 300g.

Высота установки три датчики Холла в два раза меньше магнитному полю фокусирующей электромагнитной катушки, и датчиком Холла на H3 позиции должны быть согнута 90 ° на одной высоте с двумя другими. Установка датчика Холла не может быть завышены или низкая, это повлияет на стабильность подвесной магнит.

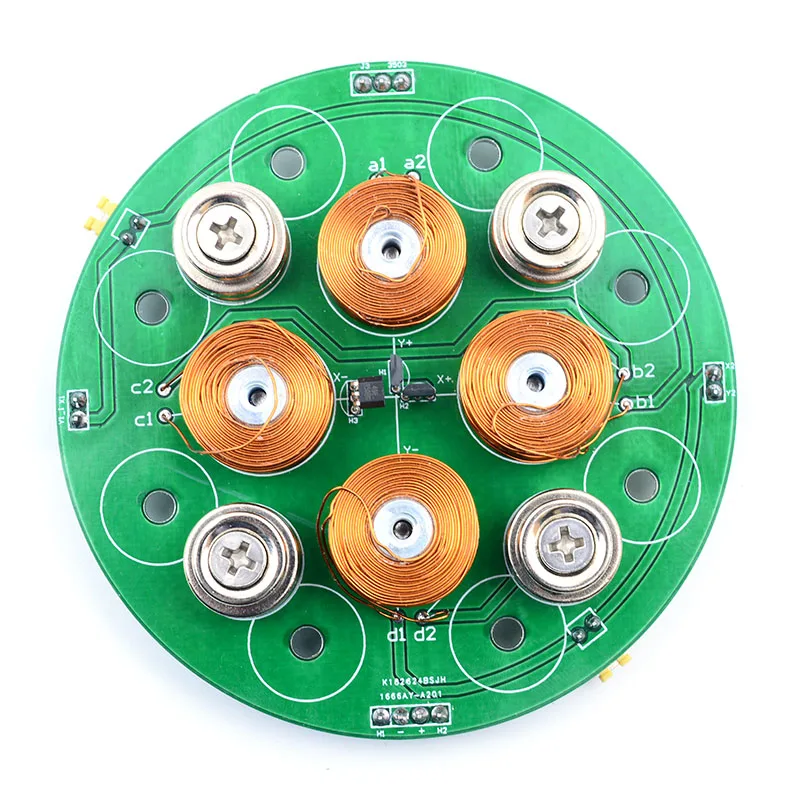

Перед пайкой катушки, изолирующая пленка из припоя провода должны быть удалены. Средний провод припаивается на a1/b1/c1/d1, а боковые провода впаяны a2/b2/c2/d2, соответственно, при сварке 4 катушки. Перед сборкой magnet set Нажмите на изображение для просмотра в полный размер, все магниты поставляются в привлекают или отразить в том же направлении.

Катушка и магнит набора закреплены на печатную плату с винты и гайки.

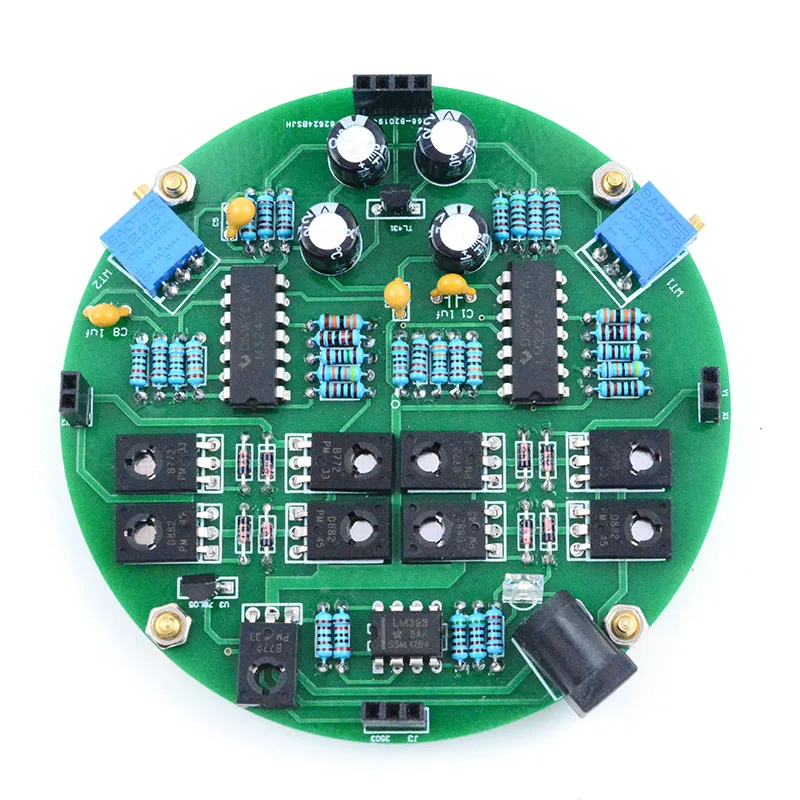

У каждого компонента имеет соответствующего положения на внутренней стороне печатной платы. Убедитесь в том, что у каждого компонента установлена правильно, потому что отсутствуют какие-либо другие компоненты, который может быть заменен. Пожалуйста, выделите между D882 и D772 Транзисторы, они просты в установке в неправильное положение.

Нет без Оловянно-соединение

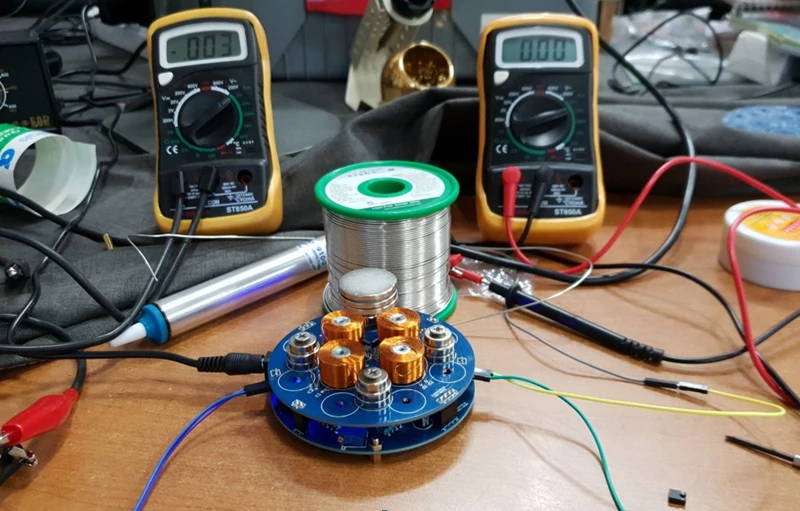

Эта картина из корейского гостя

О ввод в эксплуатацию: до ввода в эксплуатацию, для того, чтобы избежать повреждения магнитом из-за столкновения, пожалуйста, Защитите четыре комплекта магниты. В том случае, если он не может быть приостановлено после того, как в сборе, пожалуйста, используйте мультиметр для регулирует ток для 0A. В том случае, если вы имеете какие-либо вопросы по поводу Сварка или отладке, просьа связаться с нами, мы поможем вам, чтобы собрать его. Желаю тебе удачи

Упаковка информация

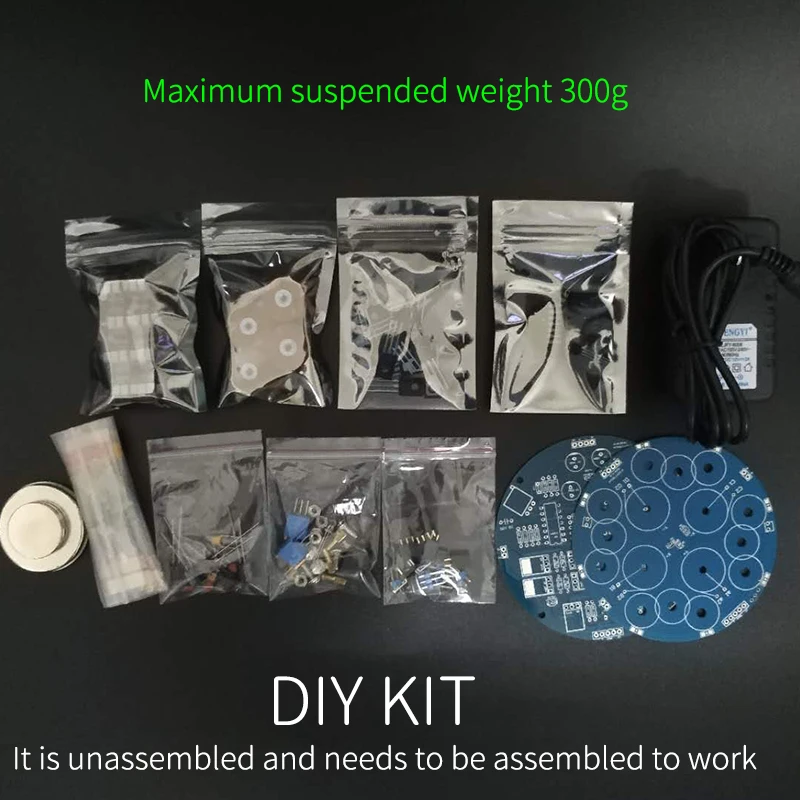

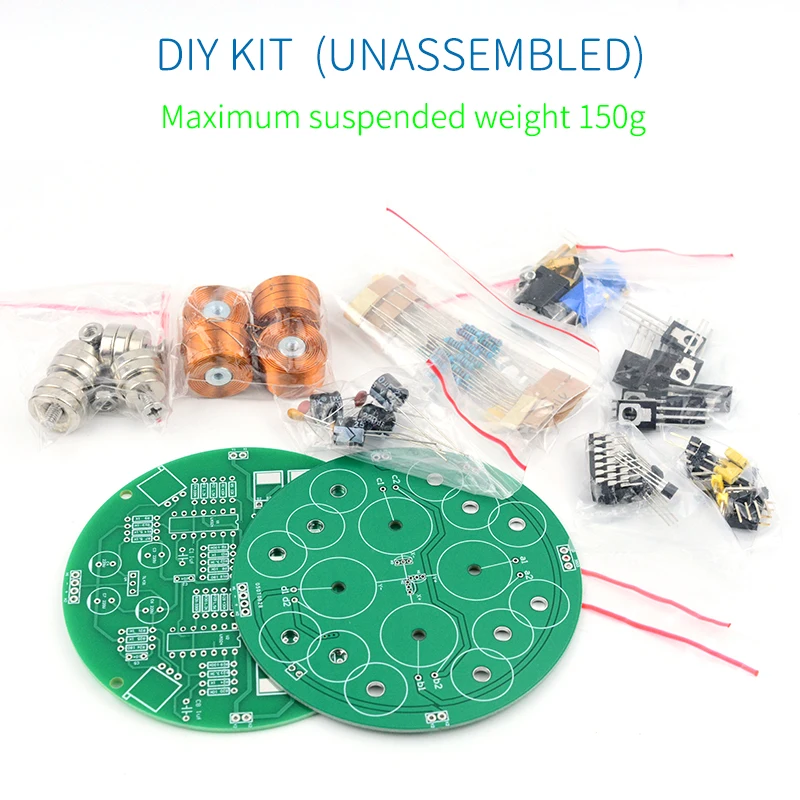

«Сделай сам», набор (в разобранном виде) для 150g версия

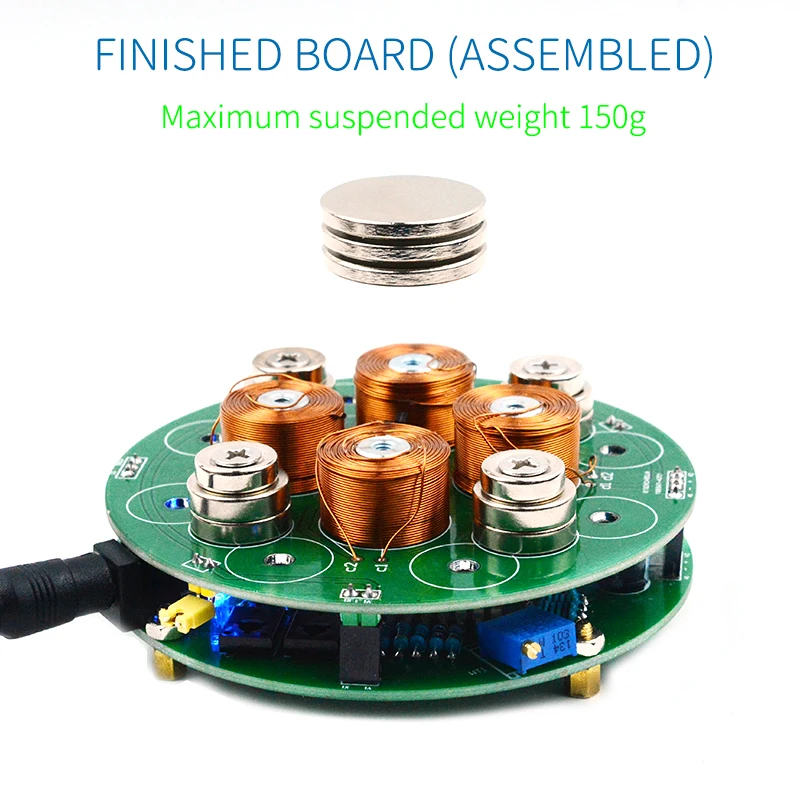

Готовая плата (в сборе) для 150g версия

«Сделай сам», набор (в разобранном виде) для 150g версия

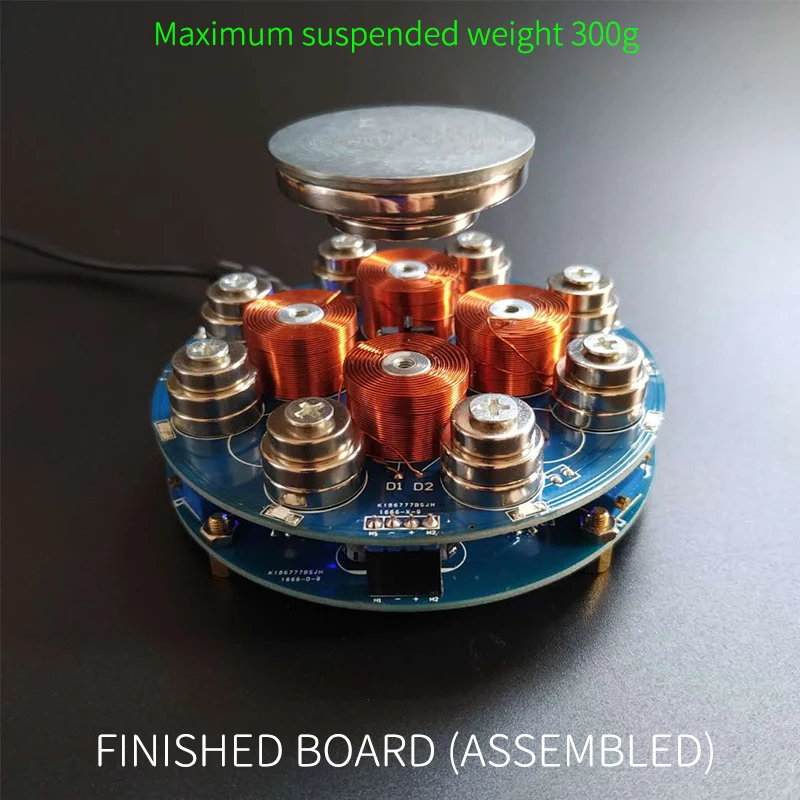

Готовая плата (в сборе) для 300g версия
