Информация

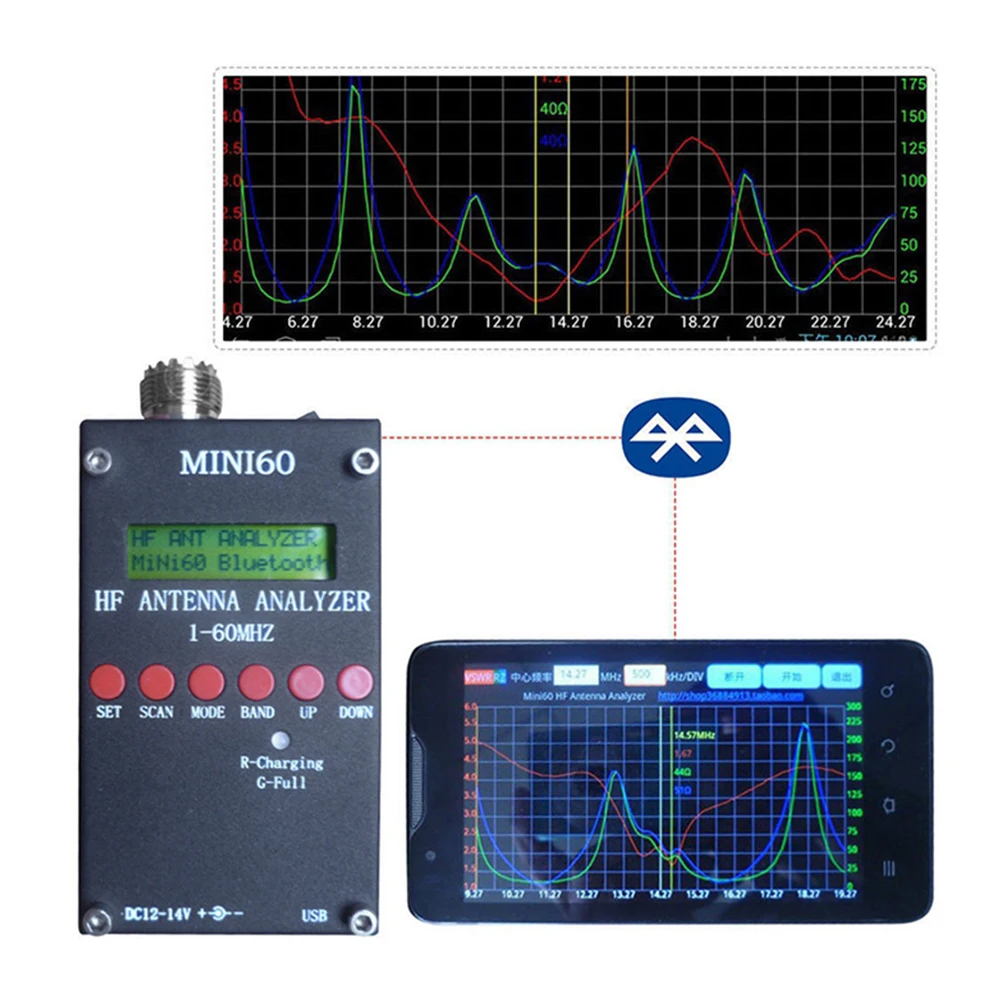

Этот антенный анализатор поставляется с функцией Bluetooth и поддерживает устройства android.

Особенности
-Генерация и контроль частоты: 1-60 МГц.
-Внешний источник питания: 2,1 мм, разъем питания (центральный штырь положительный).
-Поставляется с 6 кнопками управления, легко и удобно в эксплуатации.
-Установлен черный металлический чехол, просто подключите питание (не входит в комплект) и затем работайте.
-Размер шага: настраиваемый пользователем Инкремент 100 Гц, 1 кГц, 10 кГц и 100 кГц.
-Поддержка измерения анализа формы волны данных через подключение компьютера с usb-кабелем (не входит в комплект).
-Опция ручного управления отображает КСВ и сложное сопротивление на выбранных частотах.
-Результаты автоматического сканирования, отображаемые как частоты самого низкого КСВ и сложного импеданса.
-Батарея работает для использования в поле или использовать внешний настенный адаптер 13,8 В.
-С режимами энергосбережения.
-Может калиброваться с несколькими точками для лучшей точности.

Поддержка Android 2,2-4,0 или более новых и 3-10-дюймовых мобильных телефонов и планшетов.
Управление методы:
1. Программное обеспечение для установки Android.
2. Нажмите кнопку SET для подключения ПК talent.
3. Нажмите кнопку вниз, чтобы подтвердить антенная головка Bluetooth.
4. Откройте bluetooth-телефон в паре с датой, назначенной 1234.
5. Откройте программное обеспечение Android, нажмите на ссылку, чтобы показать, что точка подключения сканирования завершена успешно.

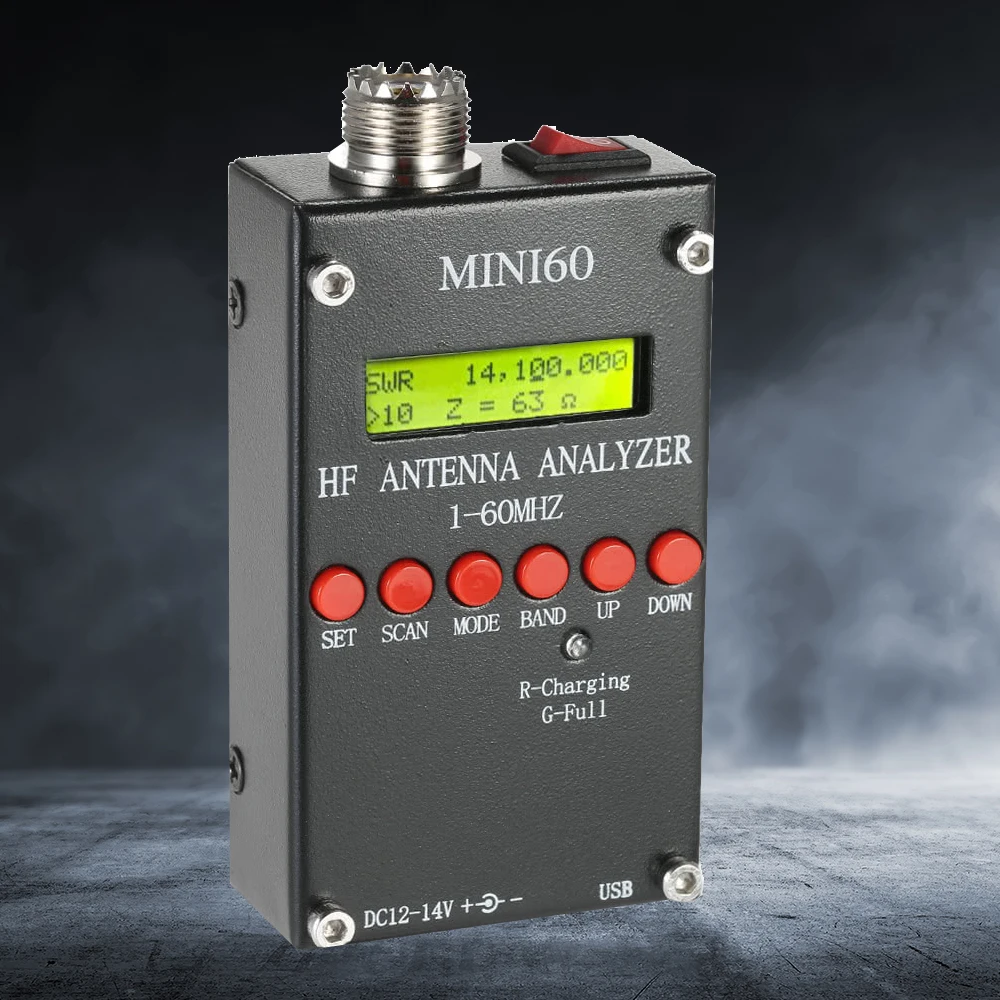

Это антенный анализатор для любителей радиочастот. Он может измерять сопротивление источника 50 Ом. Это также магнитное кольцо резонанса, постоянный коэффициент волн, импедансный измеритель.

Инструмент возможности
Измерение электрических параметров антенны: КСВ, сопротивление (сопротивление + реактивация), емкость, индуктивность;
Измерьте сопротивление точки подачи;
Измерьте молотый потери;
Регулировка антенных тюнеров и определение потери;
Измерьте индукторы и конденсаторы;
Измерение коаксиальной линии передачи (КСВ, длина, коэффициент скорости, приблизительная Q и потеря, резонансная частота и сопротивление);
Измерьте и определите оптимальные настройки для настройки заглушек: КСВ, приблизительный Q, резонансная частота, полоса пропускания, сопротивление;
Определить характерное сопротивление линии передачи;
Определить длину линий фазирования ¼ и 1/2 волн;
Коаксиальный кабель потери;
Определить потерю антенного тюнера;
Измерьте балун потери;
Измерения индуктивности в;
Оцените параметры кварцевого кристалла;
Измерьте резонанс магнитной петли и КСВ;

Технические характеристики
Материал: сплав и электронный компонент
Генерация и контроль частоты: 1-60 МГц
Сопротивление источника: 50 Ом
Стабильность: (+/-) 100 ppm
Спектральная чистота: гармоника вниз>-TBD дБ За 60 МГц
Размер шага: настраиваемый пользователем Инкремент 100 Гц, 1 кГц, 10 кГц и 100 кГц
Полезный диапазон измерения: КСВ: от 1,0 до 9,99
Импеданс: прибл. От 5 до 2000 Ом
ВЧ выход: регулируемый: 2,0 Вольт pp (тип)
RF выход: BNC
Разъемы: RF
Источник питания (литий-ионный аккумулятор 3,7 в не входит в комплект): питание от внешнего источника: 12-14 В постоянного тока, 500 мА
Внешнее питание: 2,1 мм, разъем питания (центральный штырь положительный)
Интерфейс USB: мини-интерфейс USB

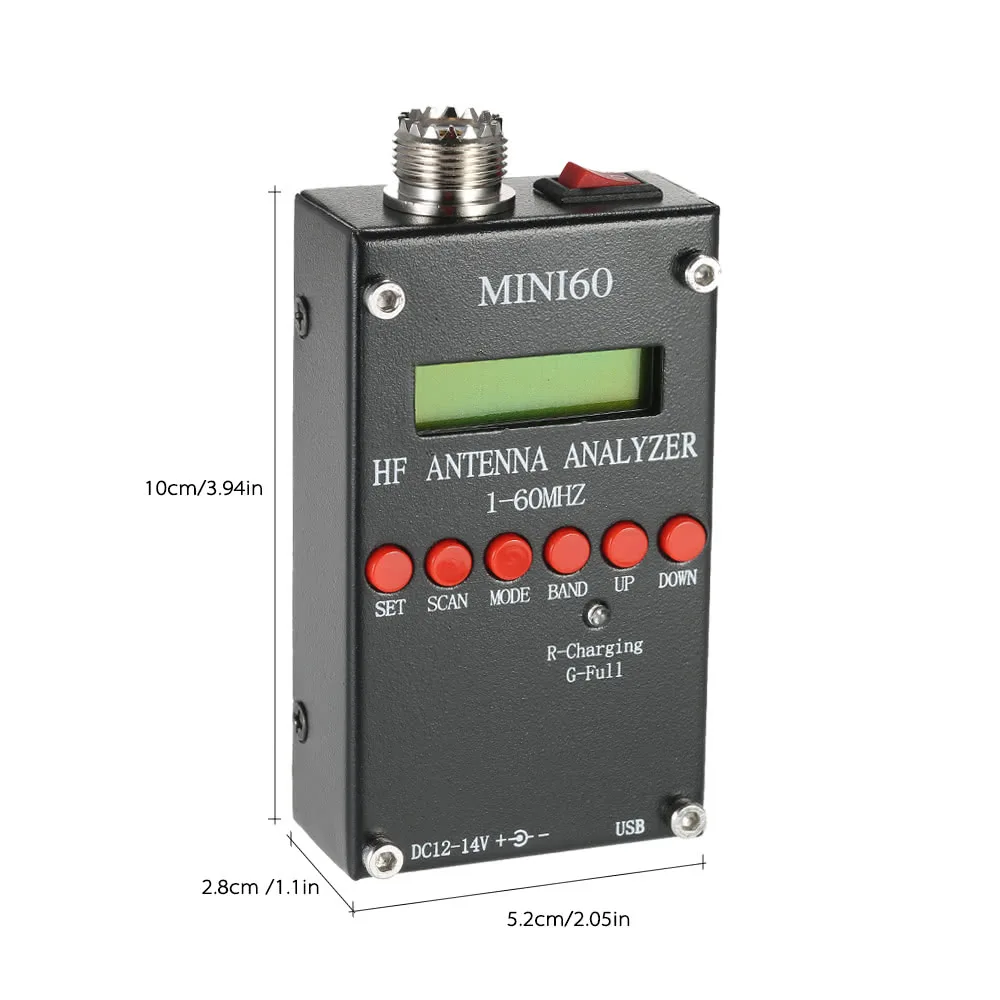

Размер (о): длина 4,7/12 см; Ширина 3,5/9 см; высота 2,8/7 см
Вес (около): 9,2 унций/260 г
Цвет: черный

Обратите внимание
* Фактический цвет может незначительно отличаться от изображения в Интернете из-за настроек цвета монитора.
* Возможны незначительные отклонения в размерах для данных.
* Если вы хотите узнать больше деталей или у вас есть какие-либо вопросы, пожалуйста, просмотрите подробную страницу или свяжитесь со службой поддержки клиентов.

Упаковочный лист

-1 * Антенный Анализатор
