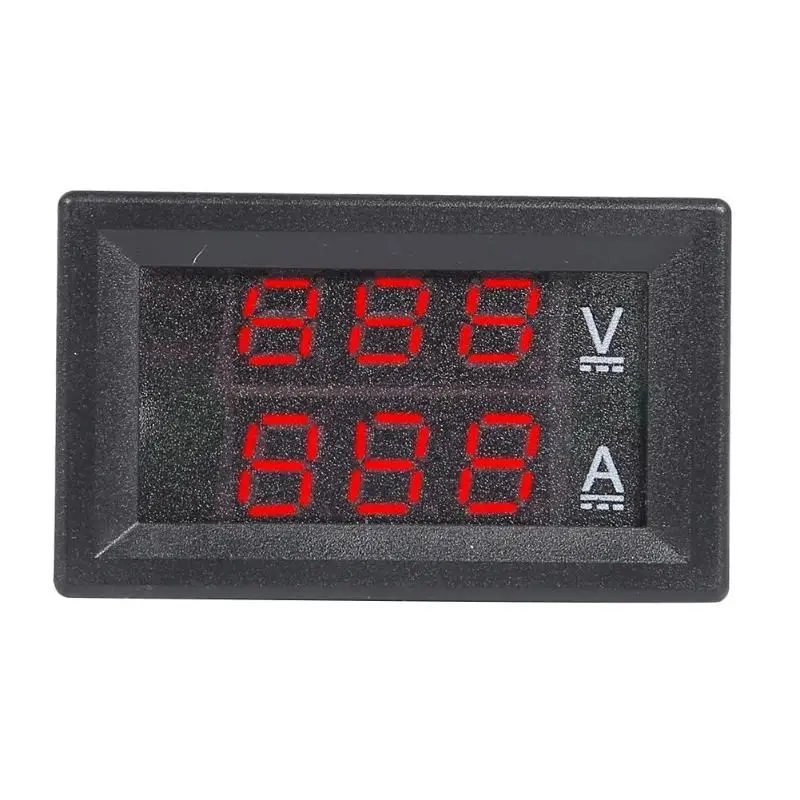

HW 811 0 28 дюймов Мини цифровой вольтметр Амперметр постоянного тока 100V 50A двойной 3

HW-811 0,28 дюймов Мини цифровой вольтметр Амперметр постоянного тока 100 V 50A двойной 3-цифровой СВЕТОДИОДНЫЙ дисплей Вольт Ампер Напряжение панельный измеритель тока + шунтирующий резистор
Описание:

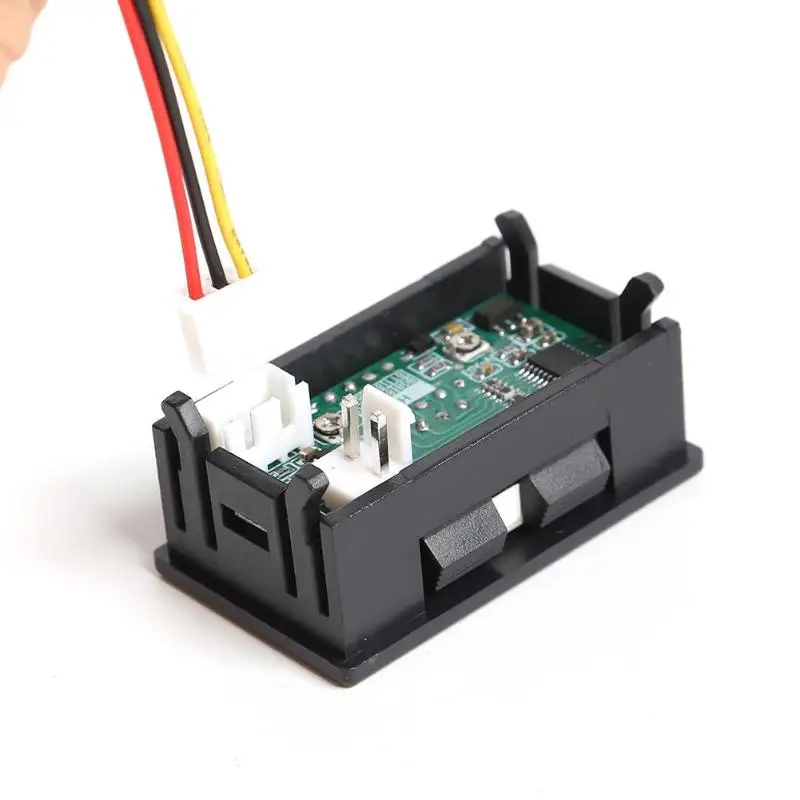

PIN описания:
A. + (тонкая красная линия): источник питания положительный (подключен к источнику питания постоянного тока положительный)
B.-(тонкая черная линия): источник питания отрицательный (подключен к источнику питания постоянного тока отрицательный)
C. v (тонкая желтая линия): положительный от протестированного источника питания (подключен к положительному полюсу блока питания, который должен быть протестирован)
D. Толстая красная линия: к отрицательной нагрузке
E. Толстая черная линия: к отрицательному от протестированного источника питания

Устранение неполадок:
A. Отображение напряжения нормальное, в то время как ток показывает 0,00 или 0,0
Убедитесь, что толстый черный провод подключен к отрицательному полюсу батареи, а толстый красный провод подключен к отрицательному полюсу нагрузки. (Обратите внимание, что разрядная проводка не совпадает с зарядной проводкой, см. Окончательную идею нагрузки и мощности). (Оригинальный импортный чип используется в измерителе. Были выполнены очень строгие испытания и калибровка. 100% гарантия качества перед отправкой с фабрики. В случае, если Текущий Дисплей 0, это в основном из-за неправильной проводки, пожалуйста, проверьте проводку тщательно.)
B. Неправильный Текущий Дисплей

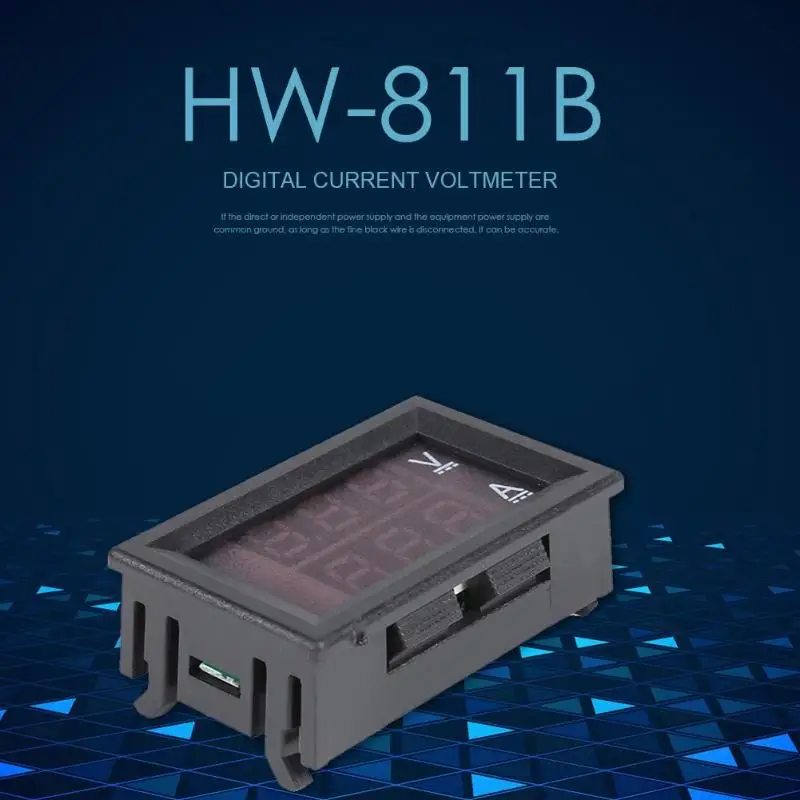

В том случае, если это прямо приведенный в действие или независимый источник питания и размещена на землю с оборудование с источником питания, просто отсоедините тонкая черная линия, и он может быть точным.
C. Нет дисплея после подключения к источнику питания
Какие-либо переменного тока, которая устранена необходимо фильтровать с помощью электролитический конденсатор с алюминиевой крышкой, 1000 мкФ или более) в качестве источника питания на метр.
D. Определите, работает ли счетчик нормально или нет (ниже приведены два случая измерения, которые работают нормально)
С шунтом не подключен, подключите тонкую красную линию и тонкую черную линию к источнику питания, 0-10А метр отображает 10,0 ~ 19.9A, и 0-100A метр отображает 100 ~ 109A;
При подключении шунта Подключите тонкую красную линию и тонкую черную линию к источнику питания, 0-10А метр отображает 0,00а, а 0-100А метр отображает 0,0а;
Е. Другие Примечания:
Ток можно измерять только в отрицательном полюсе блока питания и отрицательном полюсе нагрузки.
Напряжение диапазон: блок питания Напряжение диапазон 5-проводной счетчик постоянного тока 4 ~ 28 V, то есть Напряжение в тонкую красную линию при стирке не должна превышать 28 V.
F. О концепции нагрузки и мощности:
При разрядке: аккумулятор, выключатель питания и трансформатор являются источником питания. Резисторы, лампы, двигатели и устройства, которые используют электричество-это нагрузки.
При зарядке: зарядное устройство, генератор, солнечная энергия являются источником питания. Аккумуляторная батарея, батарея являются нагрузками.

Особенности:

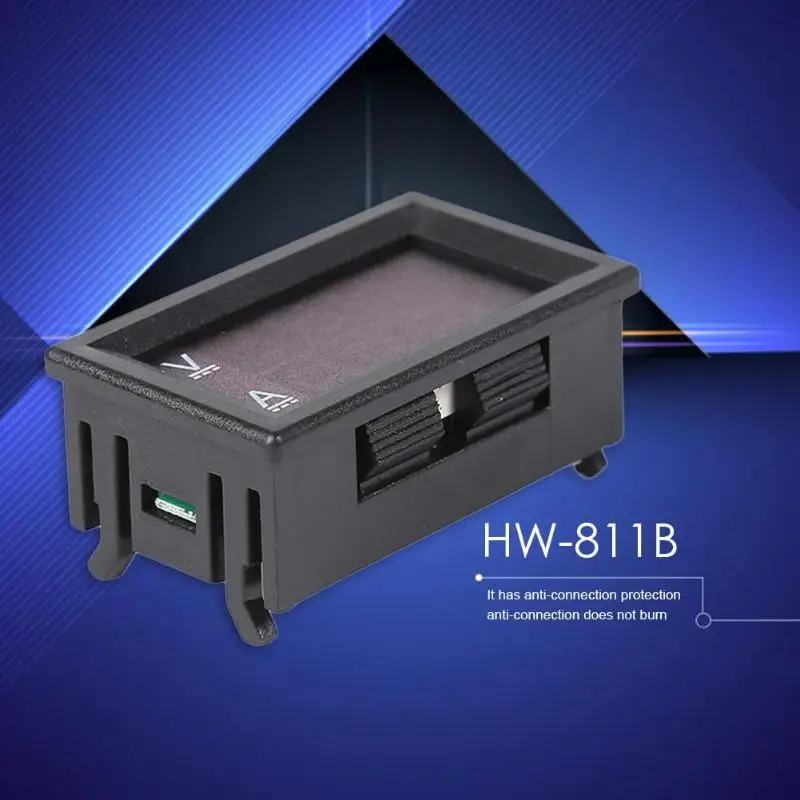

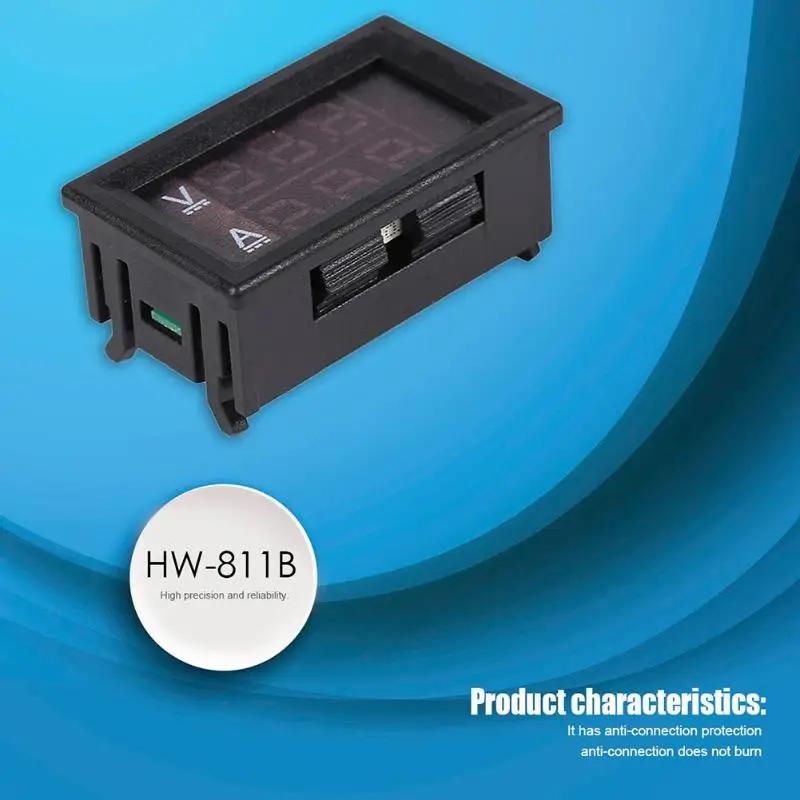

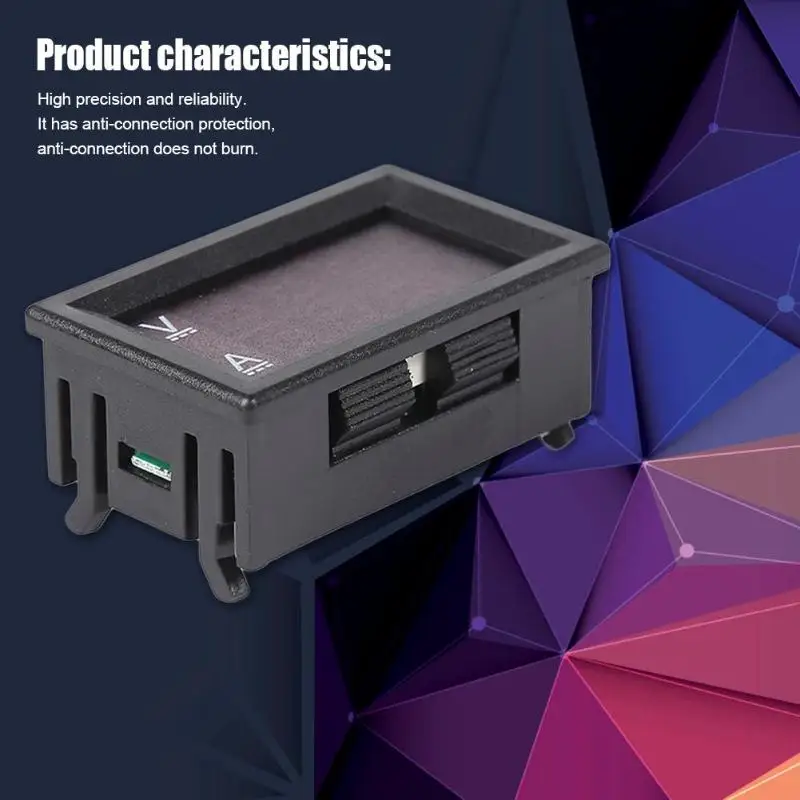

Защита обратного соединения и не горит.

Технические характеристики:
Измеритель влажности
Напряжение питания: 4-30,0 В постоянного тока
Диапазон измерения тока: 0-50A
Диапазон измерения напряжения: 0,0-100 в
Погрешность напряжения: ± 1%
Погрешность тока: ± 2%
Рабочий ток: <20 мА
Частота обновления: около 620 мс один раз

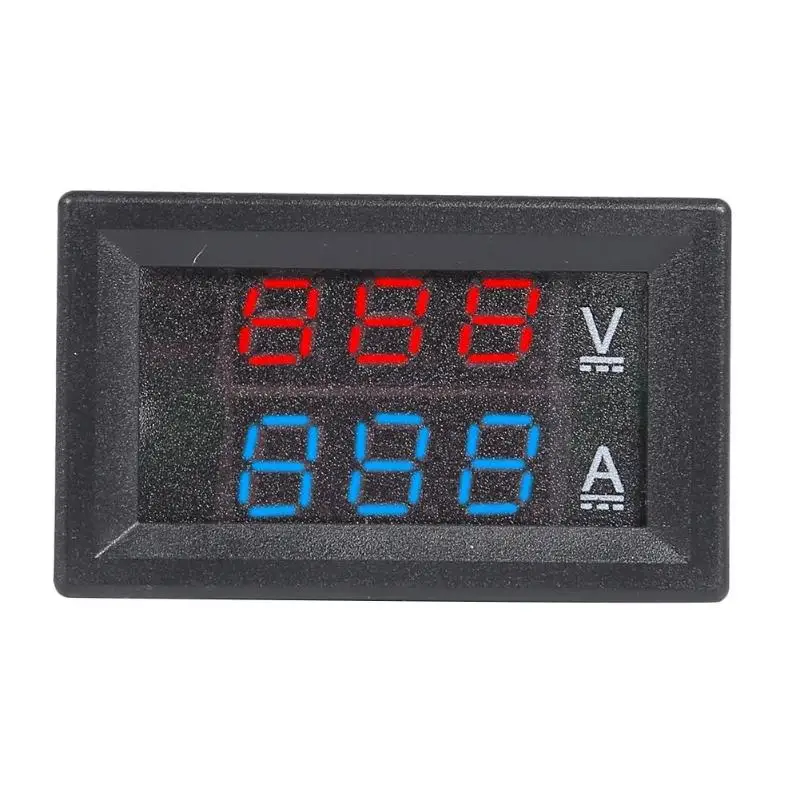

Дисплей режим: двойной 3-разрядный 0,28 "светодиодный цифровой светодиодной лампой

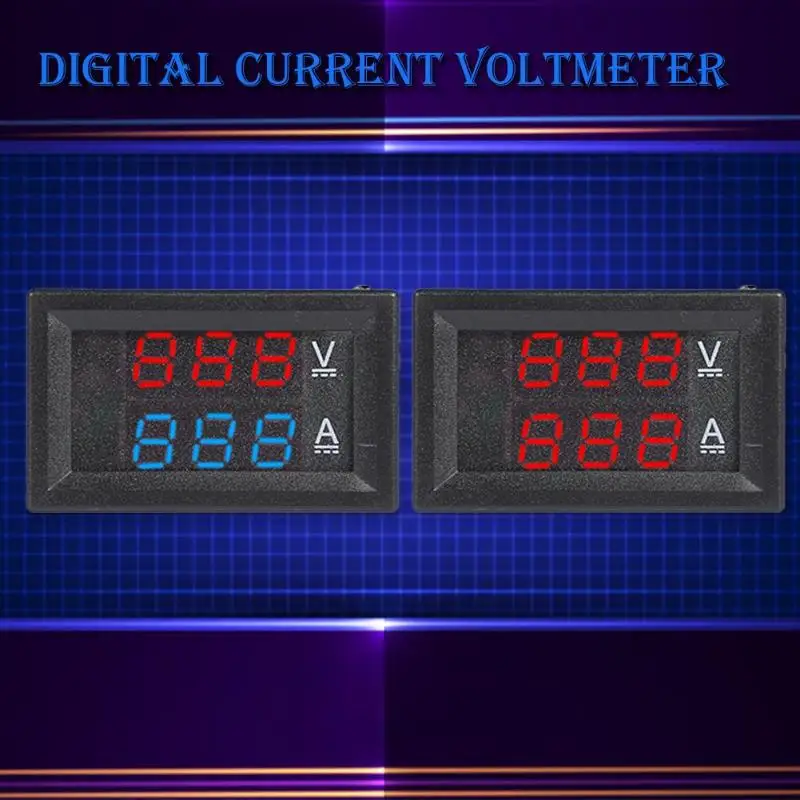

Цвет дисплея: красный + красный/красный + синий
Длина провода: 14 см/5,51"
Рабочая температура:-10 ~ + 65℃

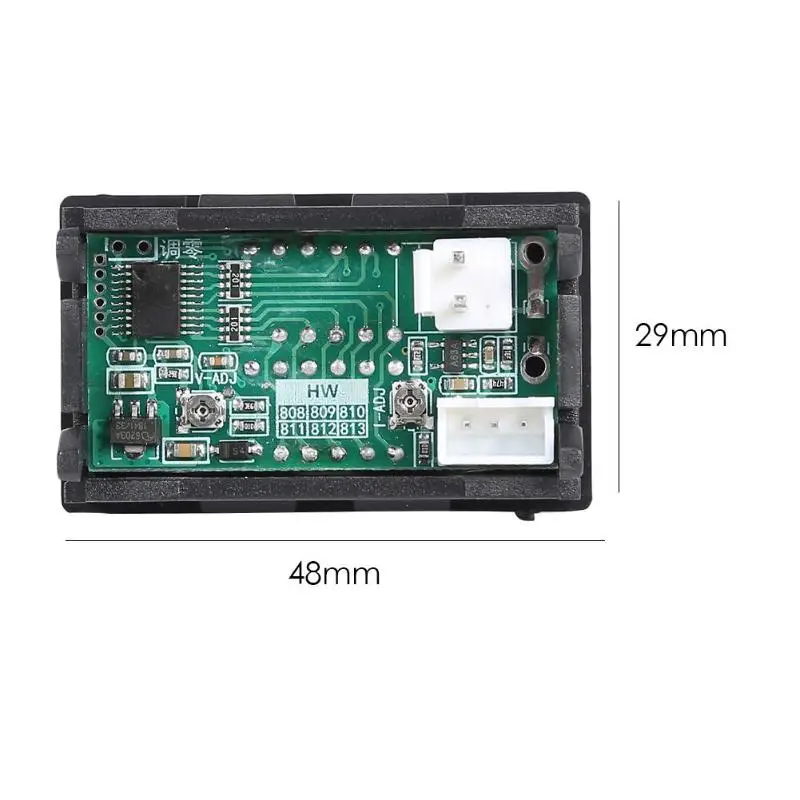

Размер продукта: 48x29x22 мм/1,89x1,14x0,87"
Размер монтажного отверстия: 46x27 мм/1,81x1,06"
Вес: 74 г

Шунт
Электрический параметр: 75mV
Размер: 120 мм * 25 мм * 18 мм/4,72*0,98*0,71"

Обратите внимание:
Независимо от того, является ли измеренный ток менее 10А, 0-10А метр должен быть подключен к шунту для измерения тока! В противном случае счетчик будет сгореть.

Примечания:
1. Возможны незначительные отклонения в размере из-за ручного измерения, различных методов измерения и инструментов.
2. Изображение может не отражать фактический цвет товара из-за различных фотографирования света, угла и монитора дисплея.

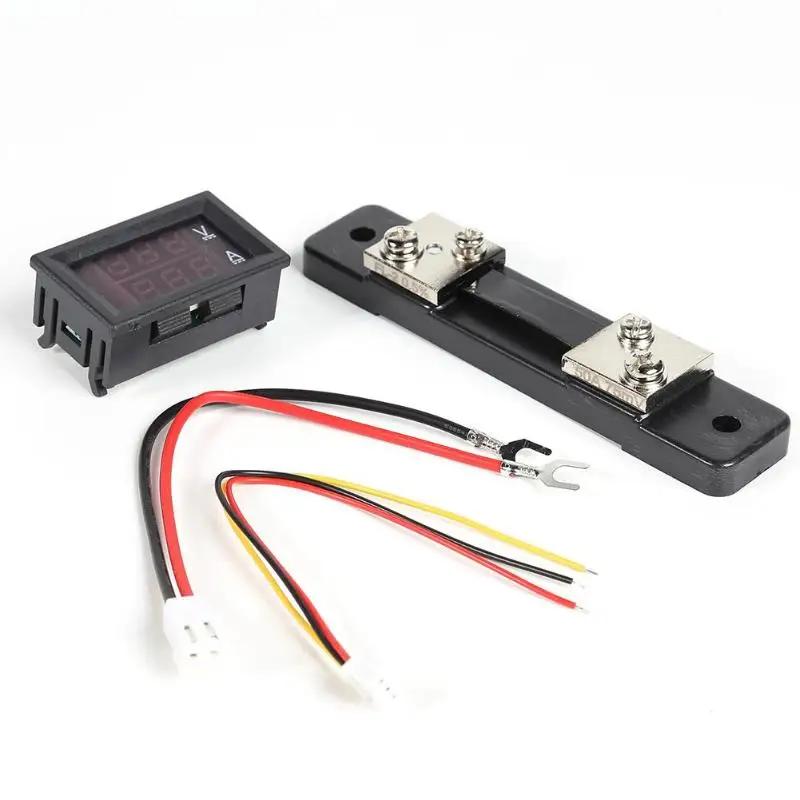

1 х цифровой вольтметр Амперметр
1 X шунт
