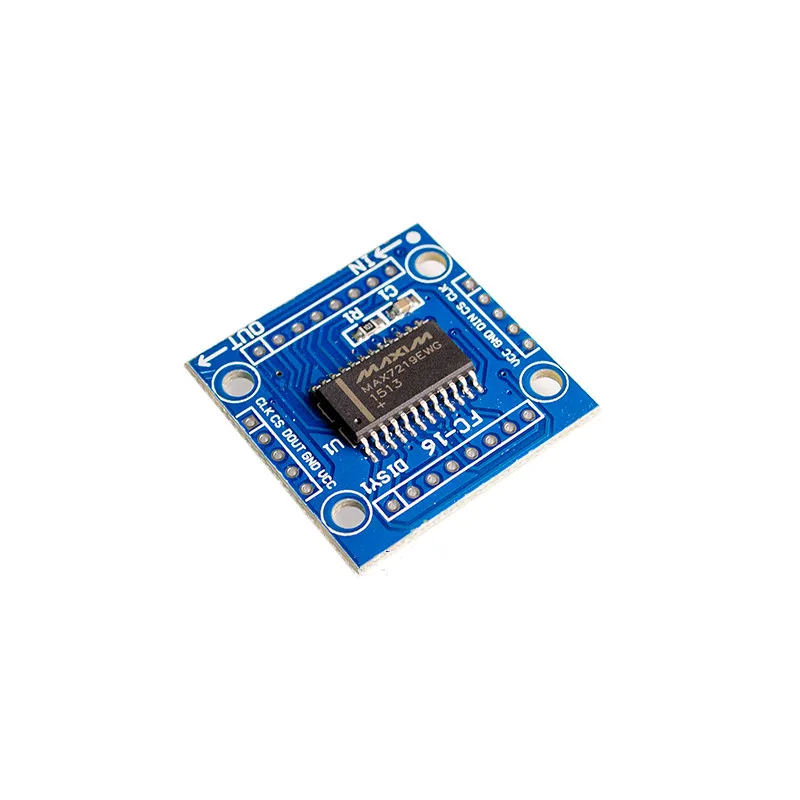

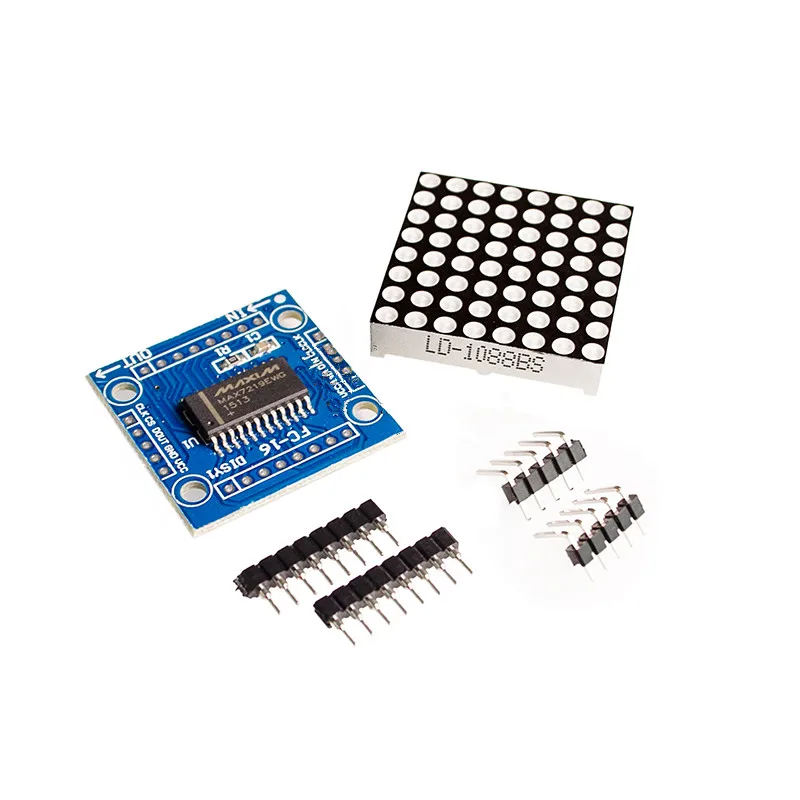

MAX7219 дисплей модуль DIY Набор 8x8LED матричный модуль MCU модуль управления

Профиль продукта: MAX7219 является интегрированным последовательным входом/выходом общий драйвер дисплея катода. Он соединяет микропроцессор с 8-значный 7-ми сегментный, цифровой, светодиодный дисплей, а также можно подключить гистограмма дисплей или 64 независимых светодиодный. Он включает в себя кодировщик b-типа BCD на чипе, многоканальный цикл сканирования, драйвер сегментов и 8*8 статической оперативной памяти для хранения каждой информации. Только один внешний регистр используется для установки тока сегментов каждого светодиодный. Префикс = o "ns = urn: схемы-microsoft-com: офис Удобный четырехпроводной последовательный интерфейс может подключать все микропроцессоры общего назначения. Каждая информация может быть обработана без перезаписи всех дисплеев при обновлении. MAX7219 также позволяет пользователям выбрать кодирование или не кодирование каждой информации. Устройство состоит из 150 μ режима отключения с низким энергопотреблением, аналогового и цифрового контроля яркости, регистратора ограничений сканирования, который позволяет отображать 1-8 бит данных, и режим обнаружения, который делает все светодиоды светящимися. Только три порта ввода-вывода необходимы для управления одной решеткой! Матричный дисплей без мерцания! Поддержка каскад! Эта цена-DIY посылка, цена не готовой продукции! Отказ от ответственности: чтобы убедиться, что все компоненты абсолютно новые, платы PCB тестируются тестовым стендом, чтобы обеспечить хорошее физическое подключение. Сварка рискованно. После сварки возврат или обмен не принимаются. Модуль параметры: · Один модуль может управлять общей отрицательной решеткой 8*8 · Рабочее напряжение модуля: 5 В · Размер модуля: Длина 3,2 см, ширина 3,2 см и высота 1,5 см · С 4 фиксированными винтовыми отверстиями и диаметром 3 мм, его можно зафиксировать медной колонкой M3. · Модули с входными и выходными интерфейсами поддерживают каскад нескольких модулей Существует два вида подключения: Левая сторона модуля-это входной порт, а правая-выходной порт. При управлении одним модулем вам нужно только подключить входной порт к ЦП. Когда несколько модулей каскадны, входной конец первого модуля соединяется с ЦП, выходной конец соединяется с входным концом второго модуля, выходной конец второго модуля соединяется со входным концом третьего модуля и так далее. Возьмите 51 одночиповый компьютер в качестве примера: · VCC 5 V · GND заземление · DIN_P20 · CS_P21 · CLK_P22 Обратите внимание: · VCC и GND не могут быть подключены друг к другу, чтобы избежать выгорания чипа! · При использовании управления 50 портов 51 MCU, сопротивление тяги должно быть подключено. Рекомендуемое значение сопротивления 4,7 K-10 K. · Сначала вставьте решетку в круглое отверстие, а затем вставьте круглое отверстие в печатную плату для сварки. Поверните чередованную сторону решетки к себе. Заказ штифтов слева направо-123456. Первая ножка печатной платы-это квадратная накладка! Отправка напылением Упаковочный лист: · Печатная плата 1 (IC, резистор, конденсатор) · 5 P сгибание ног однорядные иглы 2 · 8 P круглое отверстие сиденья 2 (расстояние 2,54 мм) · 3 мм 8*8 всего темно-красная точечная матрица 1
