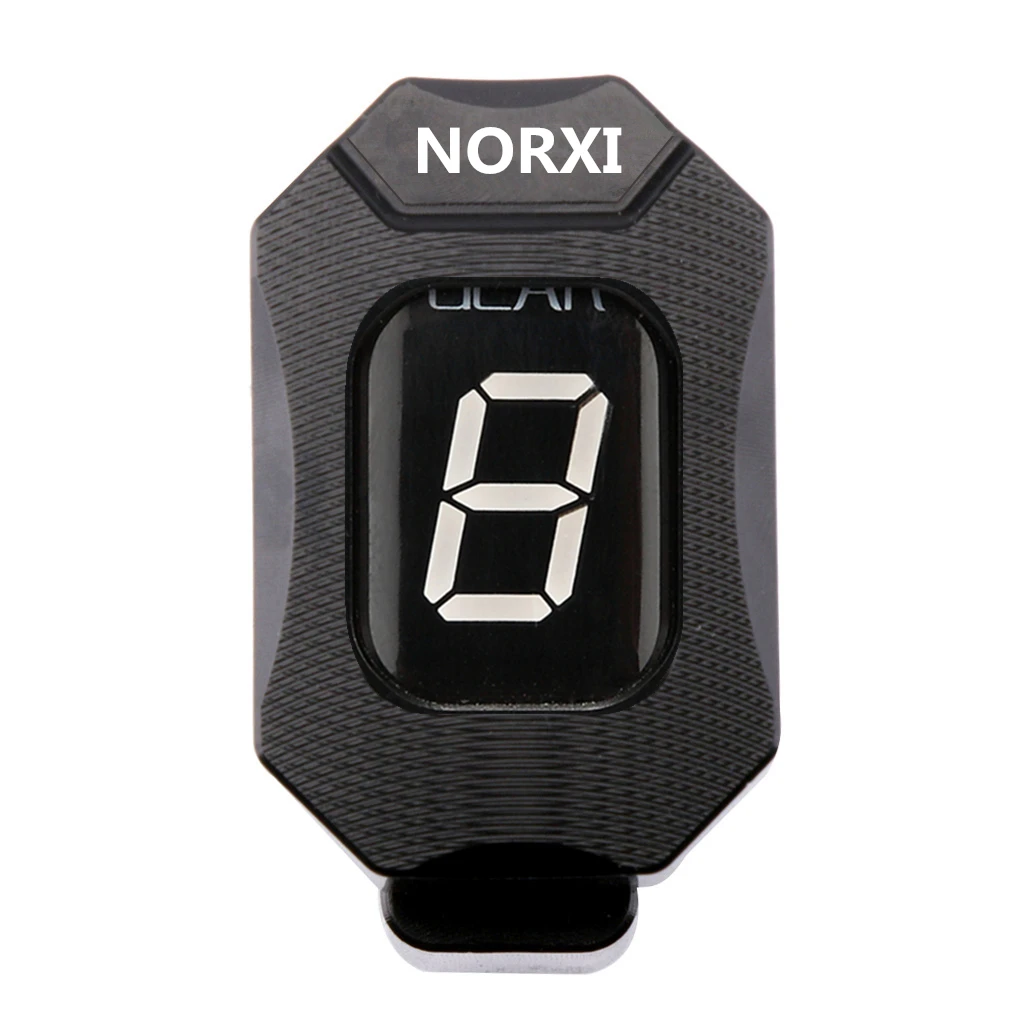

Универсальный индикатор шестерни мотоцикла для HONDA CB600F Hornet CBR 125R 600F 1000F VFR750 CRF230F

Универсальный индикатор шестерни мотоцикла для HONDA CB600F Hornet CBR 125R 600F 1000F VFR750 CRF230F

Применимость

Для Honda CB125F все годы Для Honda CB125R 2018 Для Honda CB223S все годы Для Honda CB250F (с кабелем speedo), все годы Для Honda CB600F Hornet 1998-2002 Для Honda CBF125 2009-2015 Для Honda CBR125R 2004-2010 Для Honda CBR600F 1991-1994 Для Honda CBR1000F, все годы Для Honda CMX250 Rebel на все годы Для Honda CRF80F все годы Для Honda CRF100F все годы Для Honda CRF110F, все годы Для Honda CRF125F, все годы Для Honda CRF150F/R все годы Для Honda CRF230F, все годы Для Honda CRF250R/X, все годы Для Honda CRF450R/X 2007-2019 Для Honda FTR223 все годы Для Honda NT650V Deauville, все годы Для Honda VFR750 1990-1993 Для Honda VLS400 Steed, все годы

Установка guildeбыл

Подходит для: ① красный провод-подключить его к коммутируемой + 12V питающий провод. (например, полистерола) раскаленной проволкой, парковочного светильник или приборной панели, светильник.) ② Черный провод-Подключите его к заземлению рядом с приборным кластером, (например, к заземлению, стояночный светильник или светильник приборной панели.) Кроме того, Подключите черный провод к шасси. ③ Зарядное устройство. Зеленый провод-Подключите его к любой из следующих вариантов: A) сигнал провод Датчик положения коленчатого вала (также называется катушки звукоснимателя или импульс зажигания генератор). Датчик коленчатого вала находится внутри Картера, как правило, рядом с генератором. Имеется два провода. B) провод с сигналом тахометра (счетчик об/мин), где угодно между разъемом приборной панели и коробкой ЭБУ. C) провод сигнала катушки зажигания, где угодно между блоком управления зажигания и входным клеммом катушки. ④ Отделение для удостоверения личности. Подключите 4-х полюсной gipro разъем жгута к gipro дисплей разъем. ⑤ Применение Черная клейкая лента для того чтобы обеспечить и изолировать 4-х полюсной разъемы.

⑥ Датчик скорости колеса-датчик скорости колеса, таким образом, он будет считывать головки болтов диска заднего тормоза или головки болтов звездочки заднего колеса. Если крепление на заднее колесо невозможно, вы также можете установить датчик на переднее колесо. Любые вращающиеся металлические мишени будут работать, но мишени (например, головки болтов) должны быть разделены на одинаковые расстояния. См. Монтажные образцы на рисунке. Регулировать и затяните датчик так, чтобы кончик сенсора будет находиться в он-лайн с центром головки болта. Воздушный зазор должен быть около 1 мм. Затем подключите 3-полюсный разъем датчика к GPX жгут проводов разъем.

Примечания. 1. Аккуратно направляйте кабели, предпочтительно вдоль рамы. Используйте поставляемые кабельные стяжки. 2. Не сгибайте участок жгут около 4-х полюсной разъемы. 3. Не направляйте ремень так, чтобы он был очень близок к выхлопной трубе или головке цилиндра. 3. Убедитесь, что кабель датчика правильно защищен и держится вдали от движущихся деталей.

Установка пример

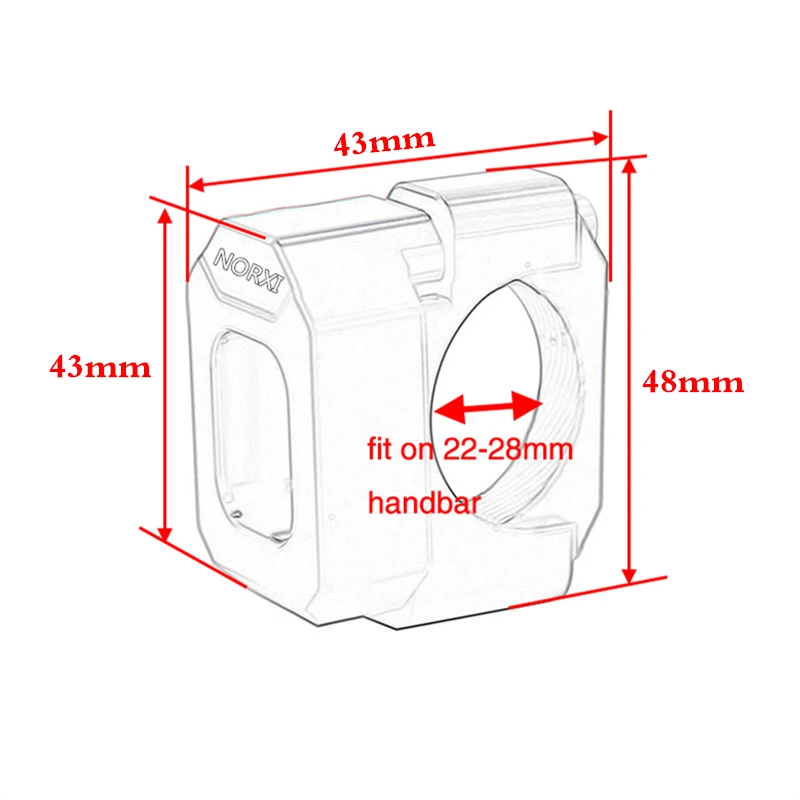

Кронштейн Размеры

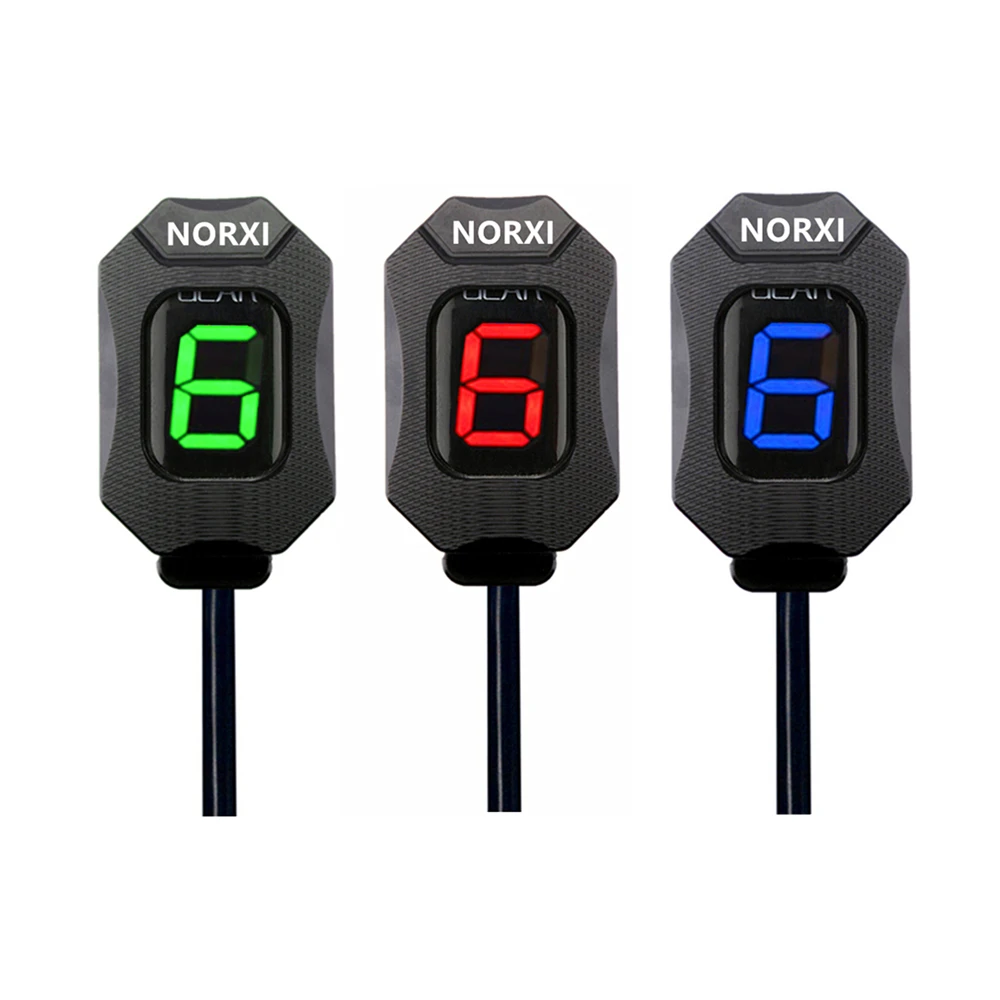

Различные спецификации

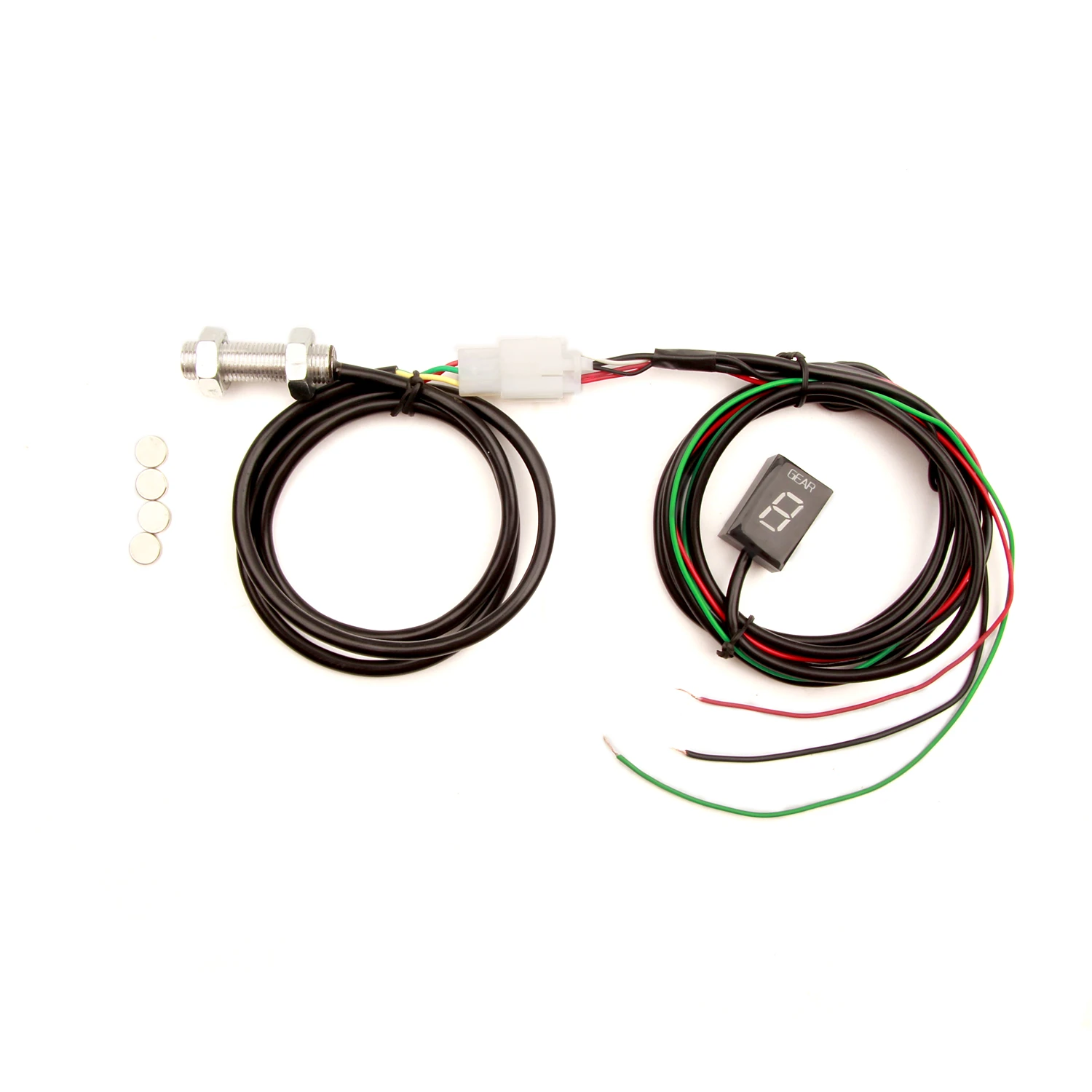

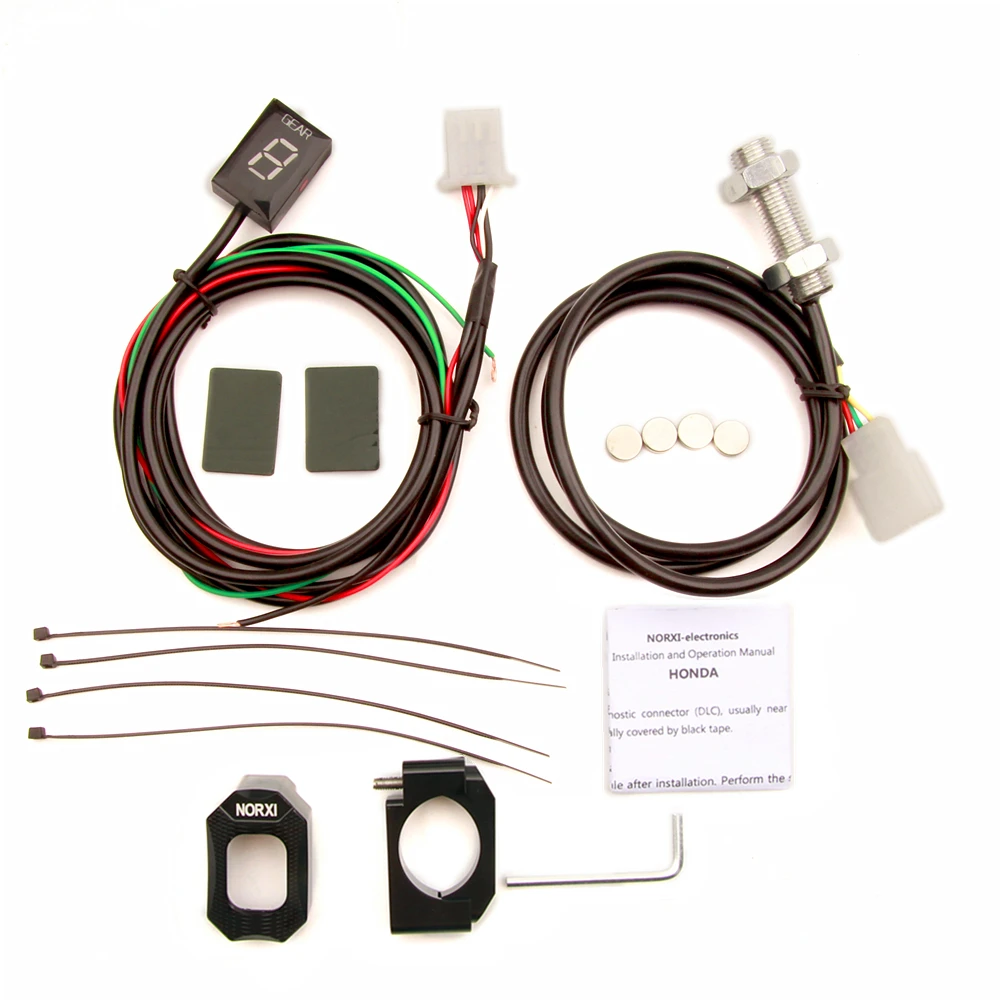

Посылка список

Кронштейн является необязательным.

Вопросы и ответы

В: получим ли мы товары, которые не работают должным образом? О: мы проверим товар перед отправкой, чтобы убедиться, что он работает надлежащим образом, и отправим фотографию для подтверждения, пожалуйста, будьте уверены в покупке. В: готовы ли все продукты к использованию на складе? В тех случаях, когда есть в течение какого времени осуществляется производство тиража? О: все товары, которые могут быть оплачены, находятся в наличии, и мы отправим их в течение 48 часов после оплаты. Q: после получения товара, как установить его? О: вы можете завершить монтаж через наше руководство по монтажу, вы также можете связаться с нашими послепродажными сотрудниками, чтобы помочь вам закончить монтаж, мы доступны 24 часа. В: можем ли мы вернуть товар, если мы не удовлетворены? Ответ: Мы участвуем в службе бесплатного возврата. Если вы находитесь в США, Канада, Австралия, Великобритания, Франция, Испания, Германия, вы можете наслаждаться этим обслуживанием. В: в чем заключается цель стать веером магазина? Ответ: Подпишитесь на наш магазин NORXI, получите дополнительную скидку 2% на все продукты, Участвуйте в активном отдыхе и наслаждайтесь VIP-обслуживанием клиентов.
