4 в 1 AHD/TVI/CVI/CVBS HD 2MP 1080P 5MP 20X оптический зум PTZ CCTV аналоговая скоростная купольная

4 в 1 AHD/TVI/CVI/CVBS HD 2MP 1080P 5MP 20X оптический зум PTZ CCTV аналоговая скоростная купольная

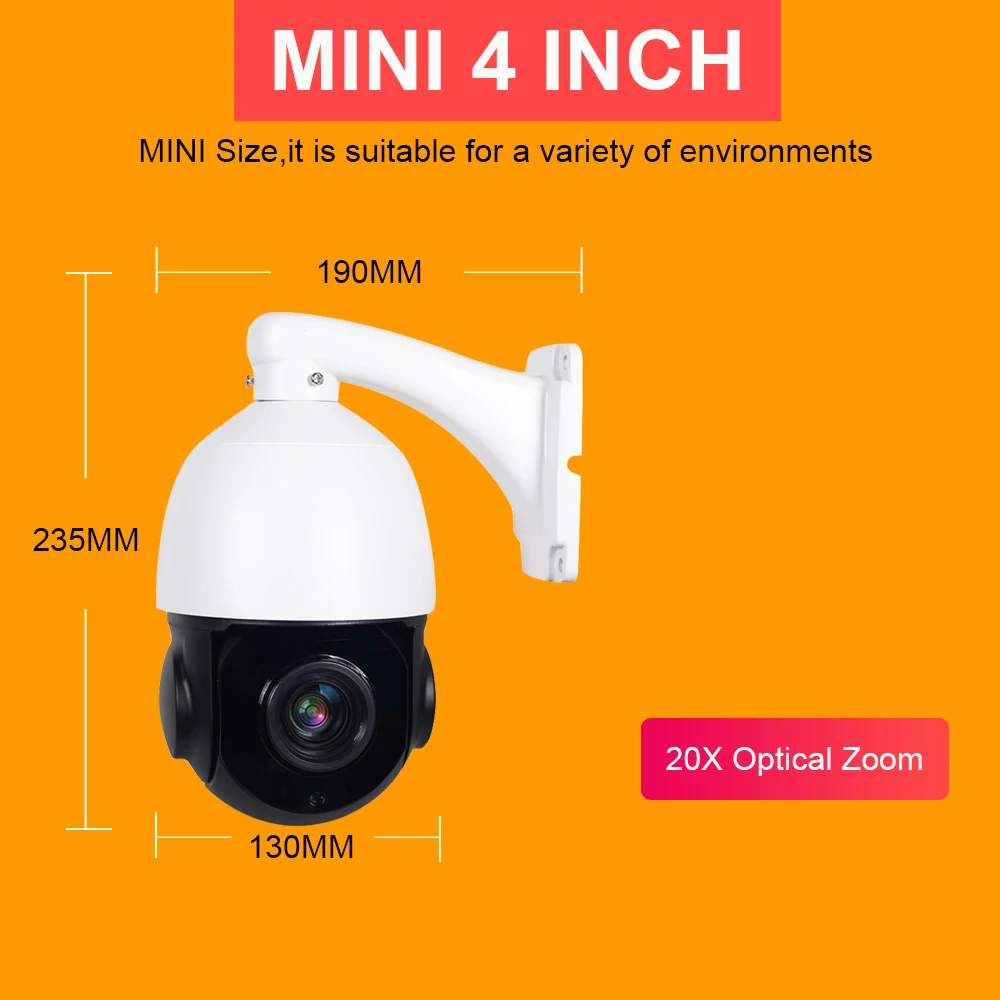

1. 4 дюйма Размеры, Водонепроницаемый IP66

2.HD1080P, 2,0 MP, разрешение 1920x1080

3.F = 4,7 ~ 94 мм (20X оптический зум)

4. 6 шт. светодиодный светильник, эффективное расстояние до 50 м;

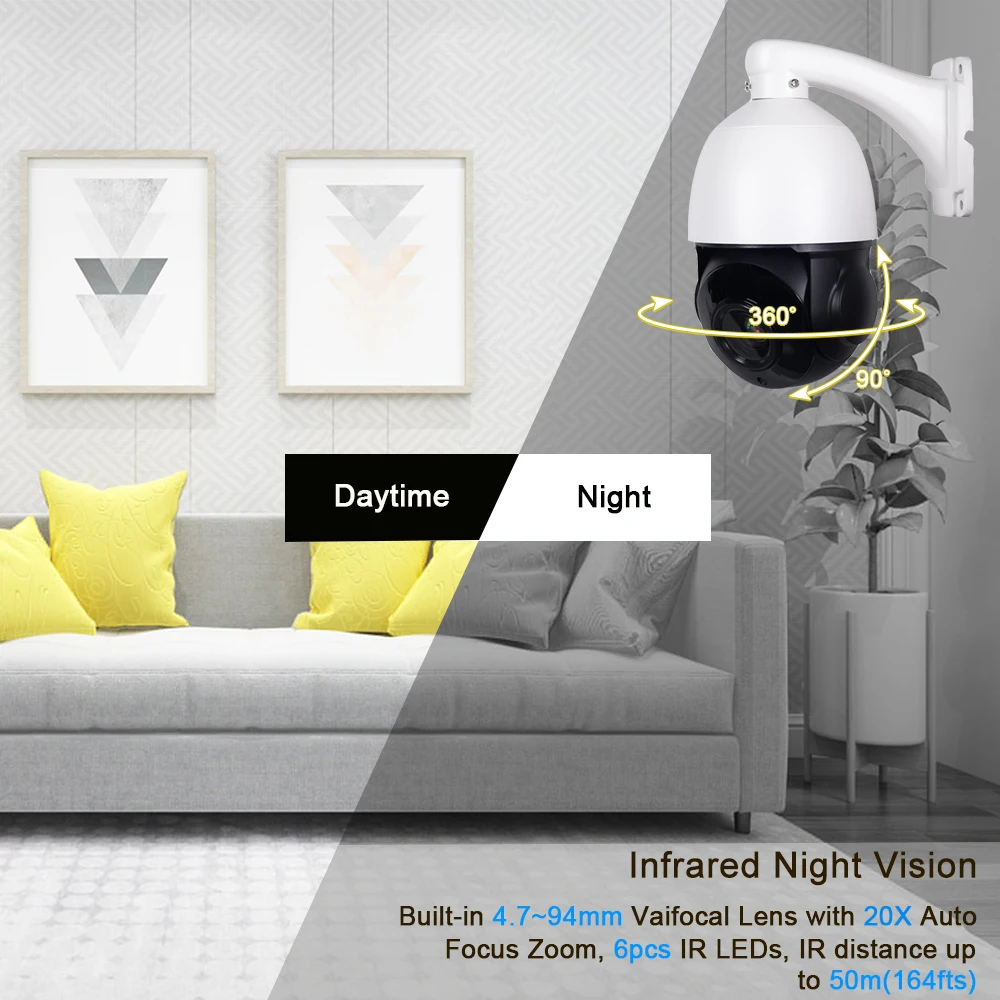

5. Диапазон вращения: по горизонтали 0 ° ~ 360 ° неограниченное вращение; По вертикали 0 ° ~ 90 °;

6.Сохраните оригинальную аналоговую систему;

7.Выход AHD/TVI/CVI/CVBS 4в1

8. Передача в реальном времени, без потерь видео

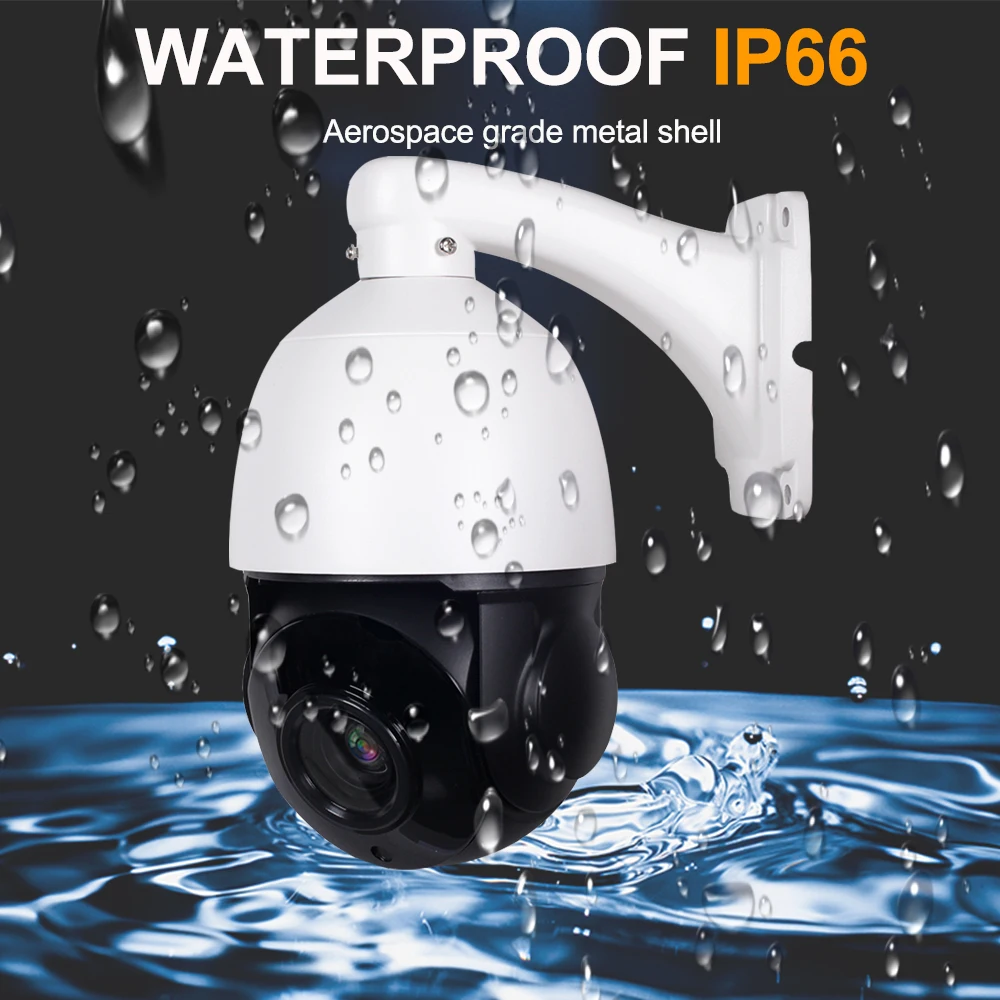

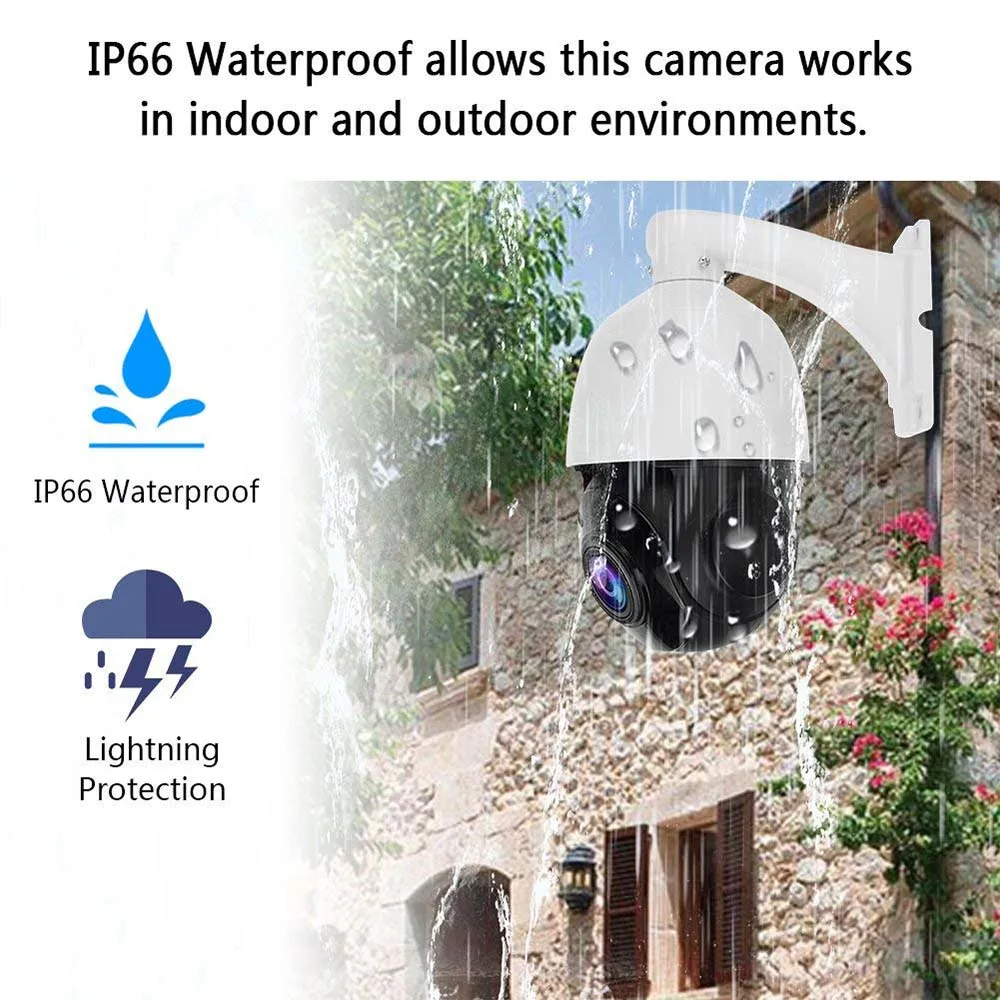

9. IP66 водонепроницаемый металлический корпус

Модель камеры

HDA-54F-2MP-20X

HDA-54F-5MP-20X

DSP

NEXTCHIP2441

NVP2477

Датчик

1/3 "CMOS 2MP SONY323

OV05A10

Выходной пиксель

1920x1080 @ 25fps

5MP @ 11fps

Объектив

20X f = 4,7 ~ 94 мм

BLC

Поддержка

AGC

Авто/руководство

WB

Внутренний/наружный/автоматический/ручной

Соотношение S/N

≥ 50 дБ

WDR

DWDR

Диапазон вращения

Панорама: 0 ° ~ 360 °, наклон: 0 ° ~ 90 °

Скорость вращения

Панорамирование: 0 ~ 45 °/С, наклон: 0 ~ 30 °/С

Автоматический Флип

По горизонтали 180 °, по вертикали 90 °

Заданные точки

220 шт предустановка (доступно время ожидания 01-60s интервал)

A-B сканирование

Программируемый Пользователь (скорость сканирования 1-64 уровней)

Охранные туры

3 группы (макс. 16 точек, выбор времени пользователя)

ШИМ по действию

Память/шаблон 1/Тур 1/360 ° сканирования/A-B сканирования/Парк 1/нет

Выход видеоинтерфейса

Выбор AHD/TVI/CVI/CVBS

Режим связи

RS485 (+/-) /коаксиальный кабель

Рабочая температура

'-40 ℃ ~ + 60 ℃

Мощность

DC12V 3A

Энергопотребление

≤ 25 Вт

Защита от молнии

Переходное напряжение 6000 В

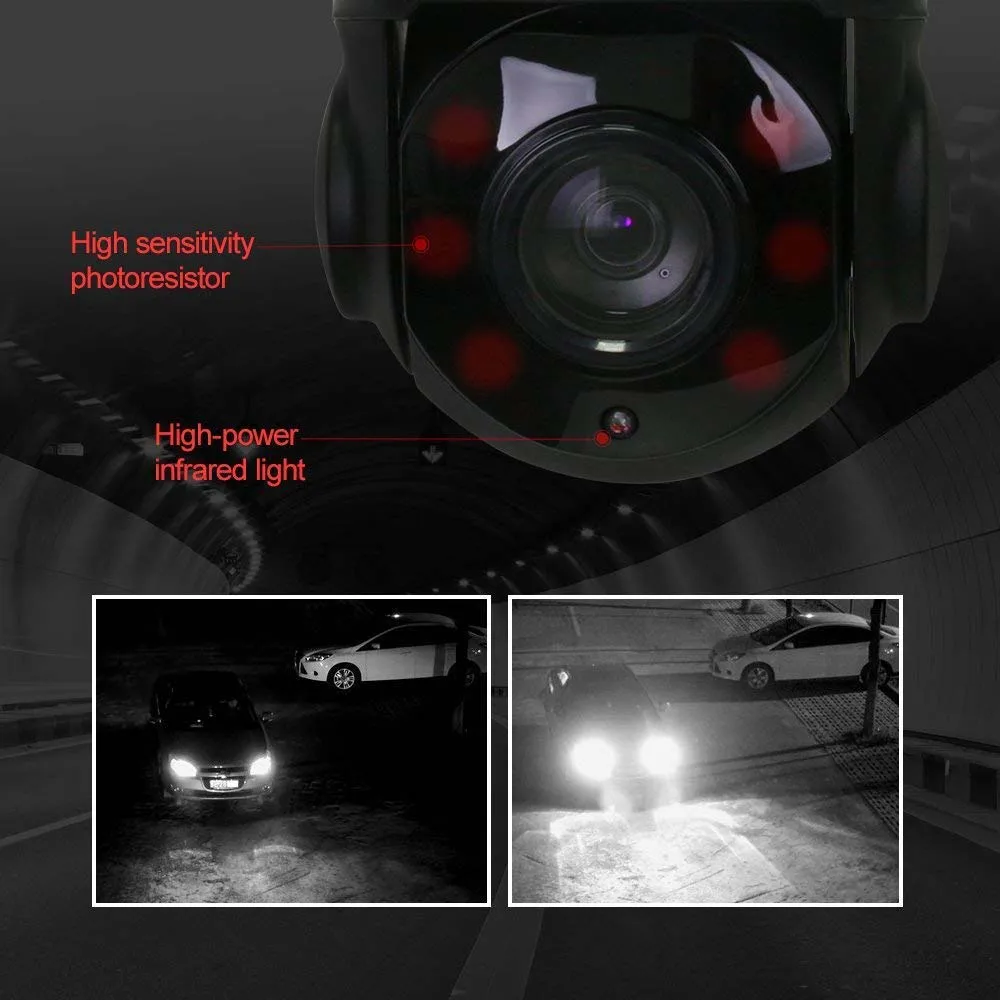

ИК-светодиодный автоматический контроль

ШИМ

ИК-расстояние

До 50 метров

Светодиоды

6 шт. массив 42Mil IR светодиодный

Поддержка обнаружения окружающего светильник

ИК-подсветка для 1-9 классов

Базовые аналоговые коаксиальные серии HD (AHD/TVI/CVI/CVBS series), 4 в 1 серии объединили 4 одиночных выходных сигнала вместе, он может быть свободно переключен видео сигнал между AHD/TVI/CVI/CVBS путем быстрого отсчета. Это дает большое удобство для всех приложений, снижает стоимость и простоту в обслуживании.

А. Дважды задайте вызов 102 для входа в меню Sub OSD.

Нажмите «Zoom +» или «Zoom-», чтобы перейти к элементу 1.

Нажмите «Focus +» или «Focus-», чтобы переключиться на требуемый сигнал, затем нажмите «zoom + или Zoom-на пункт 6 «RETURN»

Позвоните дважды 102 снова, чтобы выйти из меню Sub OSD.

B. Прямой ярлык для переключения видео выходного сигнала. Для получения подробной информации см. Таблицу ниже.

Примечание:

Пожалуйста, не изменяйте параметры меню Sub OSD случайным образом, чтобы избежать каких-либо непредвиденных обстоятельств.

Перезагрузите PTZ после переключения ВЫВОДА ВИДЕОСИГНАЛА.

Кратковременные оценки являются заявителями с Pelco D и его расширенным протоколом. Используйте r, чтобы включить функцию напрямую.

Предустановленный номер.

Функция

Предустановленный номер.

Функция

81(41)

Авто день/ночь

97

Вызов Тур 2

82(42)

Переключение в ночное время

98(38)

Тур по вызову 1

83

Переключение на день

99(39)

Панорамирование

84

Дальний светильник

Дважды 137

Переключение на AHD

85

Сила на рядом светильник

Дважды 138

Переключение на TVI

92

A-B сканирование

Дважды 139

Переключение на CVI

94

OSD off

Дважды 140

Переключение на CVBS

95

OSD on

Дважды 115

Переключение на NTSC

96

Тур по вызову 3

Дважды 116

Переключение на PAL

Примечание:

Из-за ограничения COC протокола, возможно, что некоторые из ярлыков не действительны при подключении к некоторым из контролируемых устройств.

Если видео или видео не застревают в черно-белом цвете, пожалуйста, убедитесь, что видеовыход сигнала, ТВ-система (NTSC/Pal) между PTZ и контролируемым оборудованием будет последовательным, если нет, пожалуйста, настройте соответственно.

1 * аналоговая купольная камера

1 * Адаптер питания
