DS18B20 светодиодный модуль цифрового термометра-50C до + 125C термостат

DS18B20 светодиодный модуль цифрового термометра-50C до + 125C термостат

1. Умный контроль воздействия

2. Точность 0,1 ℃ температурный контроль выходного сигнала

3. Выход инверсии сигнала термостата. Для температурной сигнализации, охлаждения, отопления и других приложений.


II. Особенности:

1. Используйте цифровой датчик температуры DS18B20 для достижения высокой точности измерения температуры;

2. На дисплее используется светодиод 0,56 дюйма + 0,36 дюйма

3. Диапазон отображения измерений-50,0 ℃ ~ 125,0 ℃;

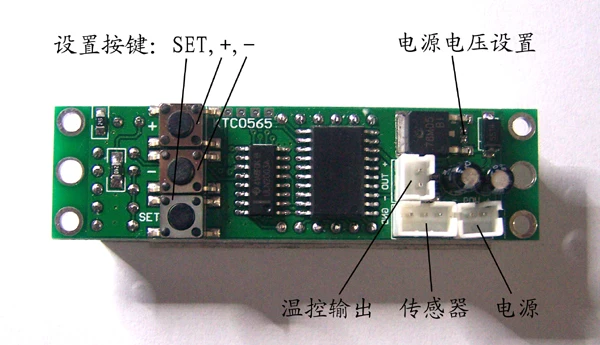

4. По умолчанию, постоянный ток 6 В ~ 15 в, постоянный ток, питание от термометра на задней стороне от короткого замыкания, настройка напряжения, припой (припой или провод соединены вместе), вы можете использовать блок питания постоянного тока 3 В ~ 5 В;
.
5. Рабочий ток (измерение нагрузки): около 60 мА;

6. Функция контроля воздействия,

7. Точность 0,1 ℃ линейный выход контроля температуры функция, вы можете установить верхний и нижний температуры.

8. Температура управления выходное напряжение сигнала ниже источника питания Напряжение около 0,5 V, 300mA диск возможность прямого привода реле и другие небольшие нагрузки;




Настройка параметров контроля температуры


1. При нормальных рабочих условиях нажмите и удерживайте кнопку SET. Когда экран отобразится, отпустите кнопку SET, чтобы перейти в режим настройки параметров контроля температуры. На экране отображается номер как значение th (Верхнее предельное значение контроля температуры). Нажмите +, -кнопки для регулировки значения, от-50,0 до 125,0. Одна кнопка-это шаг регулировки, длинное нажатие +, -кнопка для быстрой регулировки.

2. Нажмите кнопку SET, tL будет отображаться на экране, и кнопка SET будет выпущена. Номер, отображаемый на экране, представляет собой значение tL (контроль температуры, более низкое предельное значение). Нажмите +, -кнопки для регулировки значения, от-50,0 до 125,0. Одна кнопка-это шаг регулировки, длинное нажатие +, -кнопка для быстрой регулировки.

3. Нажмите кнопку SET, дисплей показывает AL, отпустите кнопку SET, вокните в режим выходных данных контроля температуры и Отобразите AL0 или AL1 на экране. Нажмите +, -кнопки, чтобы изменить значение 0 или 1.

Значение AL0: когда измеренная температура ③ верхний предельный набор температуры, или измеренная температура ≤ более низкий предельный набор температуры, выходное напряжение клеммы контроля температуры.

AL1 значение: нижний лимит, настройка температуры <измеренная температура <верхний лимит, настройка температуры, контроль температуры выходной терминал, выходное напряжение.

4. Нажмите кнопку SET для отображения SAV, сохранения параметров и возврата к нормальной работе.

5. Специальный чехол: если установить более низкую предельную температуру ③ верхний предельный параметр температуры, когда режим выхода контроля температуры AL0, выход контроля температуры по-прежнему выводит напряжение. Когда режим контроля температуры на выходе AL1, выход контроля температуры по-прежнему не имеет напряжения.

4. Настройка яркости дисплея:

Если вам необходимо изменить яркость экрана (дисплей с фиксированной яркостью), или если яркость дисплея необходимо изменить с помощью яркости окружающей среды, установите его следующим образом:

1. Термометр должен быть расположен в положении и под углом нормальной работы. В процессе настройки, фоторезистор должен получить комнатный светильник, как правило (фоторезистор расположен выше символа температуры в правом верхнем уголке передней части термометра), И не должны быть подвержены окклюзии или отражению.

2. Настройка яркости дисплея при высочайшей яркости окружающей среды:

Когда самый сильный светильник, нажмите и удерживайте кнопку SET. Когда bh отображается на экране, отпустите кнопку SET, чтобы перейти в режим настройки верхнего лимита яркости. Номер, отображаемый на экране, представляет собой значение bh (верхний лимит яркости). Нажмите +, -кнопки для настройки экрана на соответствующую яркость (диапазон регулировки 1-20, яркость экрана будет меняться синхронно при регулировке номера), нажмите кнопку SET, дисплей SAV, Установите параметры, чтобы сохранить, вернуться к нормальной работе.

3. Настройка яркости дисплея при самой низкой яркости окружающей среды:

Когда наружный светильник является самым слабым, нажмите и удерживайте кнопку SET. Когда bL отображается на экране, отпустите кнопку SET, чтобы включить режим настройки яркости ниже. Номер, отображаемый на экране, представляет собой значение bL (ограничение яркости ниже). Нажмите +, -кнопки для настройки экрана на соответствующую яркость (диапазон регулировки 1-20, яркость экрана будет меняться синхронно при регулировке номера), нажмите кнопку SET, дисплей SAV, Установите параметры, чтобы сохранить, вернуться к нормальной работе.

4. Обратите внимание: если +, -работа параметров не была выполнена в течение периода установки, она была признана неправильной, и данные не будут сохранены.

5. Когда Настройка будет выполнена, яркость экрана будет автоматически меняться между нижним ограничением яркости и верхним ограничением яркости, когда яркость окружающей среды изменится между самой слабой и сильной.

6. Когда нижний лимит (или верхний лимит), диапазон регулировки меньше, чем 1-20, он ограничен верхним лимитом (или нижним лимитом). Например, в случае, если нижний предел яркость настроена до 10, диапазон настройки верхний предел яркости составляет 10-20.

7. В тех случаях, когда верхний предел яркость устанавливается равной нижний предел яркости, яркость дисплея фиксируется и не меняется с окружающей среды светильник.




Пять. Проводка:

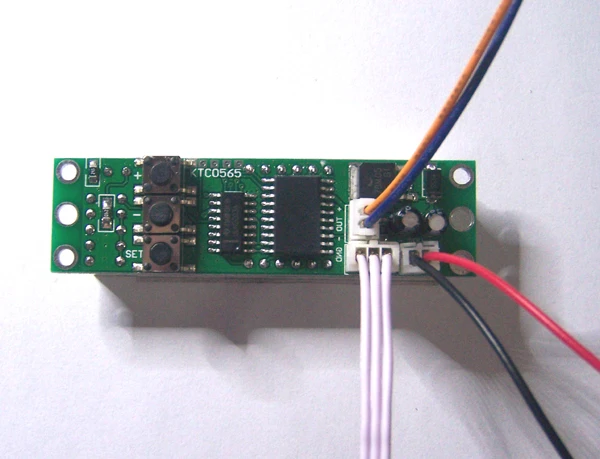

Выходная линия контроля температуры (оранжевый +/синий-), длина 20 см, Длина шнура питания (красный +/черный-) 20 см, длина сенсорной линии (белый) 30 см, датчик имеет общую водонепроницаемость.

Примечание: Если вы не используете функцию контроля температуры, то лучше не подключать выходную линию контроля температуры, чтобы избежать случайного контакта двух проводов, чтобы вызвать короткое замыкание.

Посылка содержание
100% Фирменная Новинка
(1 шт.);Модуль
