Беспроводной пульт дистанционного управления lora с 4 реле входами выходами умный

Беспроводной пульт дистанционного управления lora с 4 реле входами выходами умный

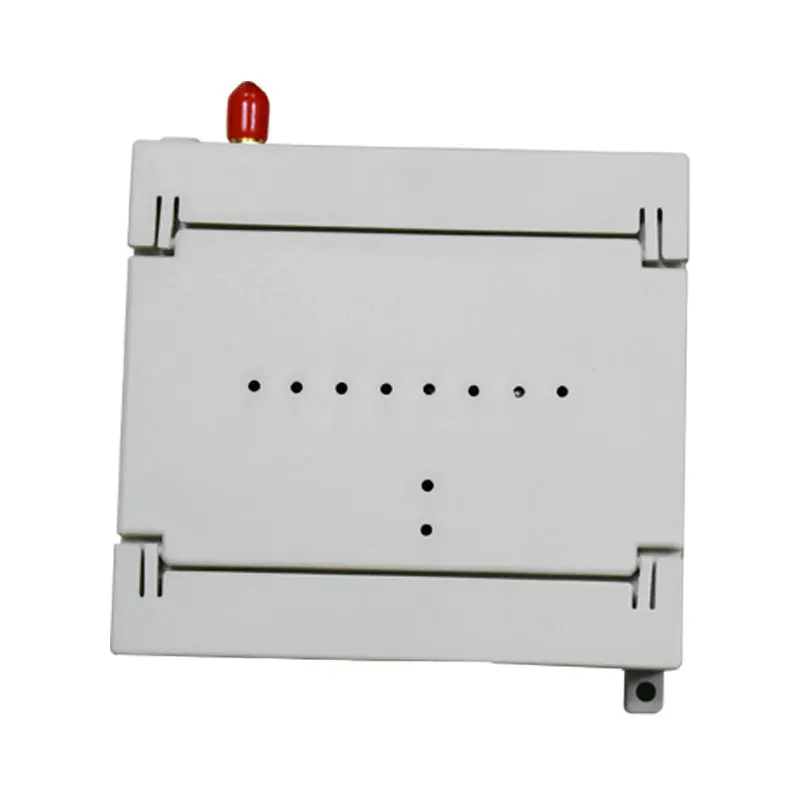

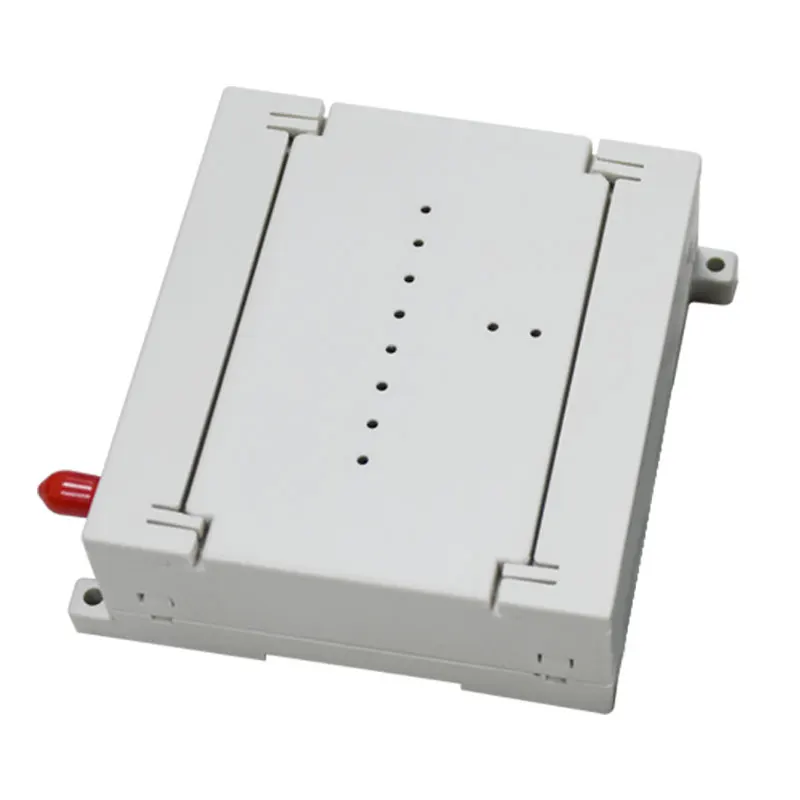

1. Особенности

● 12 В/24 В источник питания, установка и работа,

● Хост и датчик MODBUS могут управлять реле автоматически;

● Управление командой, 4 релейных выхода;

● 4 обнаружения IO, триггер изменения состояния;

● RS485port, увеличивает измерение и контроль PLC;

● Беспроводная передача до 5 км;

● Адаптируется ко всем концентраторам на месте.

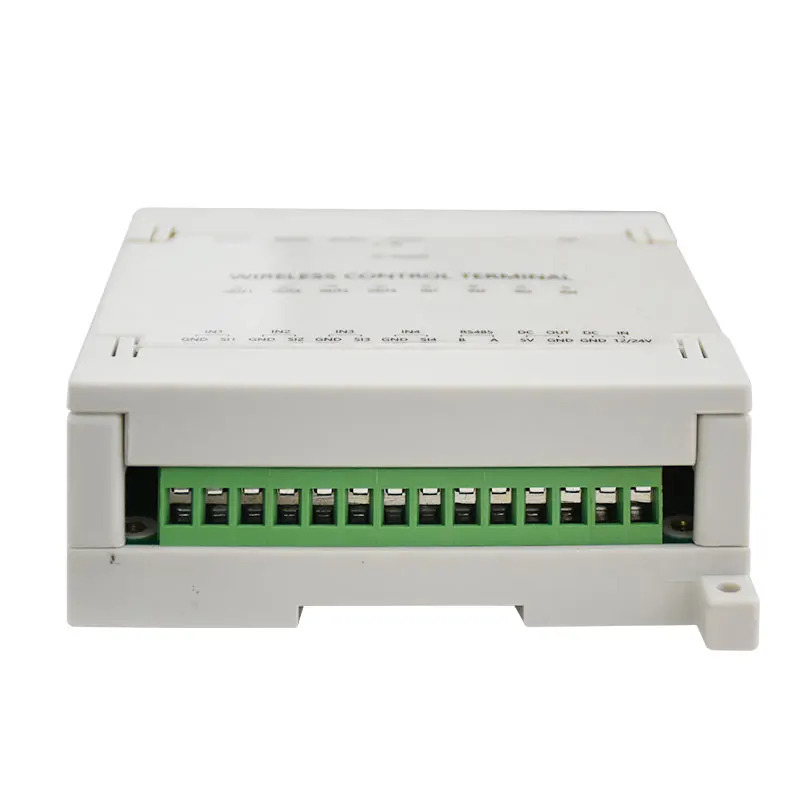

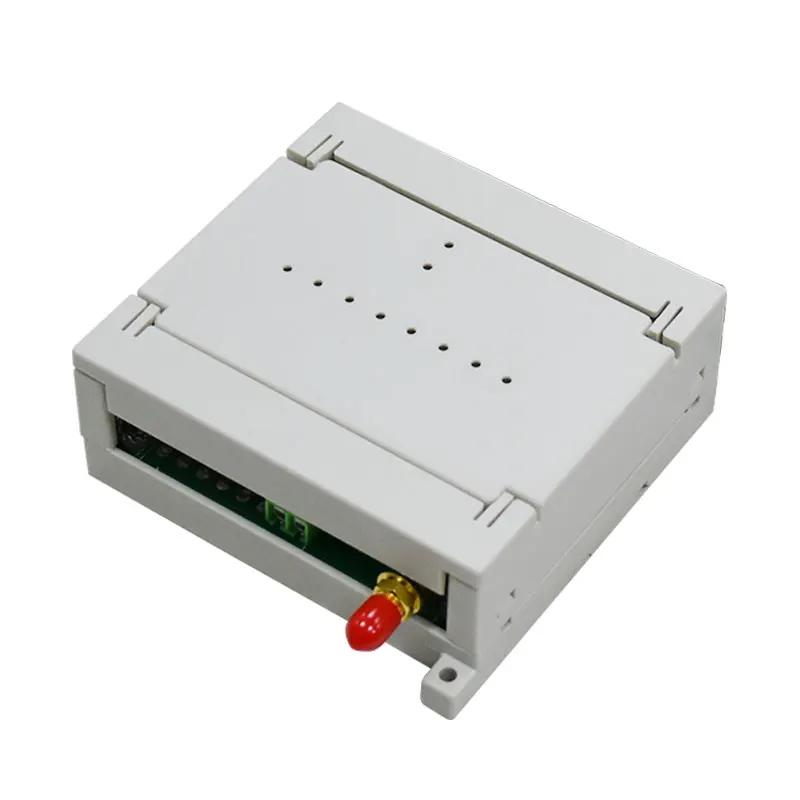

2. Интерфейс Описание

●Гнездо dс IN12/24V DC вход переменного тока, сейчас у нас больше, чем 500mA.

●DCO ёмкость, UT5 в постоянного тока, грузоподъемность менее 200 мА.

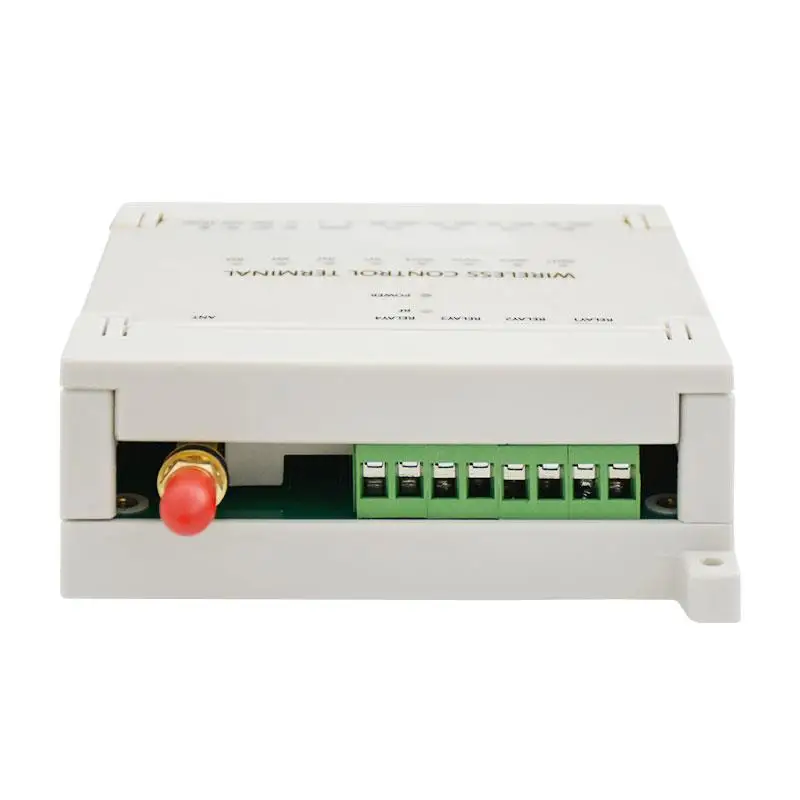

●Relay1~Relay4Выходной терминал четырехстороннего реле.

●IN1 ~ IN4Терминал четырех IO входного обнаружения, GND является наземным, SI является сигнальным входом.

●RS485RS485 порт, A,B терминал, 9600bps,8N1.

●СветодиодныйИнструкции по питанию, источнику питания; RF, инструкции по беспроводному приемопередатчику; OUT1 ~ OUT4, реле по инструкции; IN1 ~ IN4, состояние IO-1 индикация.

3.XZ-DC01-RCA с инструкциями

3,1 удаленная конфигурация XZ-DC01-RCA реле

Шлюз LORA или протокол MODBUS Хост без проводов может настроить нормально открытый и нормально закрытый 4-way реле, и по умолчанию реле нормально разомкнутый.

LORA шлюз протокол конфигурации:

Рамка заголовка

Адрес шлюза

Тип

Длина загрузки

Нагрузки

CRC16 проверить

0x27

ID3

ID2

ID1

ID0

0x0B

LEN_H

LEN_L

Данных

CRC_H

CRC_L

Рамка коллектора: 0x27

Адрес: шестигранный, высокий байт

Тип: 0x0B: Установите Начальное состояние указанного идентификатора контроллера

Длина: длина части данных, высокий байт;

Нагрузка: содержание данных

Укажите Начальное состояние реле

CID

R_S

0xF000001

0x01

CID: 0xF000050 означает, что адрес терминала выполнения XZ-DS01-RCA 4026531920

R_S: 0x01 (реле 1 нормально замкнутое, реле 2, 3, 4, нормально открытое)

Бит0 бит байта соответствует начальному состоянии реле 1, 0: нормально открытый, 1: нормально закрытый,

Бит бит1 байта соответствует начальному состоянии реле 2, 0: нормально открытый, 1: нормально закрытый,

Бит бит2 байта соответствует начальному состоянии реле 3, 0: нормально открытый, 1: нормально закрытый,

Бит3 бит байта соответствует начальному состоянии реле 4, 0: нормально открытый, 1: нормально закрытый

Проверка: CRC-16 ($1021) проверка всех данных от начала кадра до содержимого данных;

CRCH: верхние 8 бит CRC16 проверьте

CRCL: более низкие 8 бит проверки CRC16

Пример: 27 00 00 B2 5A 0B 00 05 F0 00 00 01 0F FB Постоянного тока

Протокол host configuration protocol MODBUS:

Средний

FN

Крышка на объектив

CID

R_S

CRC16

0x01

0xFC

0x05

0xF000001

0x01

CRC-16 ($1021) проверка всех данных от начала кадра до содержимого данных

FN: 0xFC означает настройку начального состояния реле для нескольких каналов указанного контроллера

LEN 0x06 Длина нагрузки (4 + 2 * N),N = 1 ~ 4

CID: 0xF000050 означает, что чтение адреса XZ-DS01-RCA терминала 4026531920

R_S: 0x00 исходное состояние реле, 0: нормально открытое, 1: нормально закрытое

Бит0 бит байта соответствует начальному состоянии реле 1, 0: нормально открытый, 1: нормально закрытый,

Бит бит1 байта соответствует начальному состоянии реле 2, 0: нормально открытый, 1: нормально закрытый,

Бит бит2 байта соответствует начальному состоянии реле 3, 0: нормально открытый, 1: нормально закрытый,

Бит3 бит байта соответствует начальному состоянии реле 4, 0: нормально открытый, 1: нормально закрытый.

Пример: 01 fc 05 f0 00 00 01 0b bd df

3,2 пульт дистанционного управления реле XZ-DC01-RCA

Шлюз LORA или протокол MODBUS хост может непосредственно контролировать открытие и закрытие 4-способ релейный выход через беспроводную сеть команд; Он также может контролировать время работы реле когда время заканчивается, управление автоматически заканчивается.

Протокол управления шлюзом LORA:

Рамка заголовка

Адрес шлюза

Тип

Длина загрузки

Нагрузки

CRC16 проверить

0x27

ID3

ID2

ID1

ID0

0x0C

LEN_H

LEN_L

Данных

CRC_H

CRC_L

Адрес: шестигранный, высокий байт

Тип: 0x0C: Установите текущее состояние указанного идентификатора контроллера

Длина: длина части данных, высокий байт;

Нагрузка: содержимое данных, укажите Начальное состояние каждого канала контроллера.

CID

RCH1

T1

RCH2

T2

…

RCH4

T4

0xF0000001

0x01

0x1C20

0x02

0x0000

…

0x04

0xffff

RCH1:0x01 T1:0x1C20 открыть и т. д. 1 релейный. Управление время 7200 секунд

RCH2: 0x02 T2:0x0000 закрыть 2 реле, время управления 0, это означает, что закрыть реле

RCH3: 0x03 T3:0x0E10 открыть 3 реле, время соединения управления 3600s

RCH4: 0x04 T4:0xFFFF открыть 4 реле, и соединение продолжается. Время управления 0x FFFF, что означает непрерывное управление

Проверка: CRC-16 ($1021) проверка всех данных от начала кадра до содержимого данных;

CRCH: верхние 8 бит CRC16 проверьте

CRCL: более низкие 8 бит проверки CRC16

Пример: 27 00 00 B2 5A 0C 00 10 f0 00 00 01 01 00 0A 02 00 00 03 00 0b 04 FF 29 Фе

Протокол управления хостом MODBUS:

Средний

FN

LEH

CID

RCH1

T1

RCH2

T2

…

RCH4

T4

CRC16

0x01

0xF8

0x10

0xF0000050

0x01

0x1C20

0x02

0x0000

…

0x04

0xffff

MID: 0x01 (XZ-DS-MUS адрес)

FN: 0xF8 означает данные xz-ds01-rca терминала выполнения

LEH: 0x10 Длина контрольного регистра составляет 16

CID: 0xF0000050 означает, что адрес XX-DS01-RCA терминала 4026531920

RCH1:0x01 T1:0x1C20 открыть и т. д. 1 релейный. Управление время 7200 секунд

RCH2: 0x02 T2:0x0000 закрыть 2 реле, время управления 0, это означает, что закрыть реле

RCH3: 0x03 T3:0x0E10 открыть 3 реле, время соединения управления 3600s

RCH4: 0x04 T4:0xFFFF открыть 4 реле, и соединение продолжается. Время управления 0x FFFF, что означает непрерывное управление

Пример: 01 f8 10 f0 00 00 01 01 9c 40 02 c3 50 03 00 00 04 ff 9b ae

3.3XZ-DC01-RCA реле и IO вход управление считыванием

Шлюз LORA или хост протокола MODBUS могут без проводов считывать состояние 4 реле и 4 входа IO. 4 входа IO могут быть переключателями сухого контакта (переключатели, реле), или 0V и VCC, VCC и фактическое напряжение источника питания одинаковые, и другие значения напряжения не могут быть входными, В противном случае статус измерения недействителен.

LORA шлюз управления командой:

Рамка заголовка

Адрес шлюза

Тип

Длина загрузки

Нагрузки

CRC16 проверить

0x27

ID3

ID2

ID1

ID0

0x0A

LEN_H

LEN_L

Данных

CRC_H

CRC_L

Рамка коллектора: 0x27

Адрес: шестигранный, высокий байт

Тип: 0x0A: чтение текущего состояния указанного идентификатора контроллера

Длина: длина части данных, высокий байт;

Нагрузка: содержимое данных, укажите ID значение контроллера.

Проверка: CRC-16 ($1021) проверка всех данных от начала кадра до содержимого данных;

CRCH: верхние 8 бит CRC16 проверьте

CRCL: более низкие 8 бит проверки CRC16

Пример: 27 00 00 B2 5A 0A 00 04 F0 00 00 01 44 00

Протокол управления хостом MODBUS:

Средний

FN

CID

CRC16

0x01

0xF3

0xF0000050

0x36

0xE3

MID: 0x01 (XZ-DS-MUS адрес)

FN : 0xF3 означает Считывание данных с XZ-DS01-RCA терминала

ID: 0xF0000050 означает, что считывание адреса XX-DS01-RCA терминала 4026531920

Пример: 01 f3 f0 00 00 01 f7 1f

3,4 XZ-DC01-RCA протокол о состоянии

Какие-либо изменения статуса из 4-х канальный ввода-вывода вход автоматически вызовет в сообщении. Текущее состояние контроллера также будет возвращено после успешного выполнения каждой команды управления,

Протокол записи шлюза LORA (символы ASCII):

C_ID:4026531841,IN1:0,IN2:0,IN3:0,IN4:0,RELAY_1:ON, режим: руководство, время: 10S,RELAY_2:OFF, режим: авто, время: 0S,RELAY_3:ON, режим: руководство, время: 11S,RELAY_4:ON, режим: руководство, время: продолжить

Эта информация включает в себя контрольный идентификатор; Состояние 4 IO входов, открытая цепь 0, короткое замыкание 1; Состояние реле, включено означает, что реле закрыто, выключение означает, что реле открыто, режим имеет ручное управление (управление командой) и автоматическое управление (Автоматическое управление связыванием датчика), время управления реле.

Протокол MODBUS host report:

Средний

FN

LEH

CID

Иои

RCH1

T1

RCH2

T2

…

RCH4

T4

CRC16

0x01

0xF3

0x11

0xF0000050

0x0F

0x01

0x1C20

0x00

0x0000

…

0x01

0xffff

MID: 0x01 (XZ-DS-MUS адрес)

FN: 0xF3 означает Считывание данных с XZ-DS01-RCA терминала исполнения

LEH: 0x11 длина регистра считывания составляет 17

CID: 0xF0000050 означает, что чтение адреса XX-DS01-RCA терминала 4026531920

IOI: 0x0F означает состояние ввода IO, bit3 ~ bit0 (4 канала ввода IO)-все 1

RCH1:0x01 T1:0x1C20 1 реле контролируется, оставшееся время управления 7200s

RXH2: 0x00 T2:0x0000 2 релейный вход не контролируется

…

RXH4: 0x01 T4:0xFFFF 4 реле контролируется и постоянно контролируется.

Пример: 01 F3 11 F0 00 00 01 00 01 00 00 01 00 00 01 00 00 01 00 00 9F 12

3,5 XZ-DC01-RCA на RS485 порт

Расширьте функцию передачи данных порта RS485, пользовательский протокол может считывать и контролировать личное оборудование, максимальный пакет данных составляет 200 байт, фиксированный формат данных 9600bps, 8N1.

3,6 XZ-DC01-RCA связаны датчик автоматически контролирует релейный выход

С помощью хоста MODBUS один или несколько реле управления датчиком могут быть связаны на хосте modbus. Когда параметры, обнаруженные датчиком, превышают диапазон, хост modbus может автоматически включать и выключать реле привязки; Когда параметры, обнаруженные датчиком, возвращаются к нормальному значению, modbus host может выпустить управление реле. Для детального управления, пожалуйста, обратитесь к команде конфигурации Операции XZ-DS-MUS.

4. XZ-DC01-RCA технические параметры

Контроль параметров

Основные параметры:

Входной источник питания: DC12/24V

Рабочая частота: 476,505 и 488,505 МГц (по индивидуальному заказу)

Выход Управление: 1 ~ 4 способ релейный переключатель

Мощность передачи:<17dBm

Обнаружение входного сигнала: 1 ~ 4 способа обнаружения входного сигнала IO

Ток передачи:<120 мА

Интерфейс RS485: 1 RS485 прозрачный интерфейс передачи данных

Расстояние передачи:>5 км (линия видимости)

Рабочая температура:-40 ℃ ~ 80 ℃
