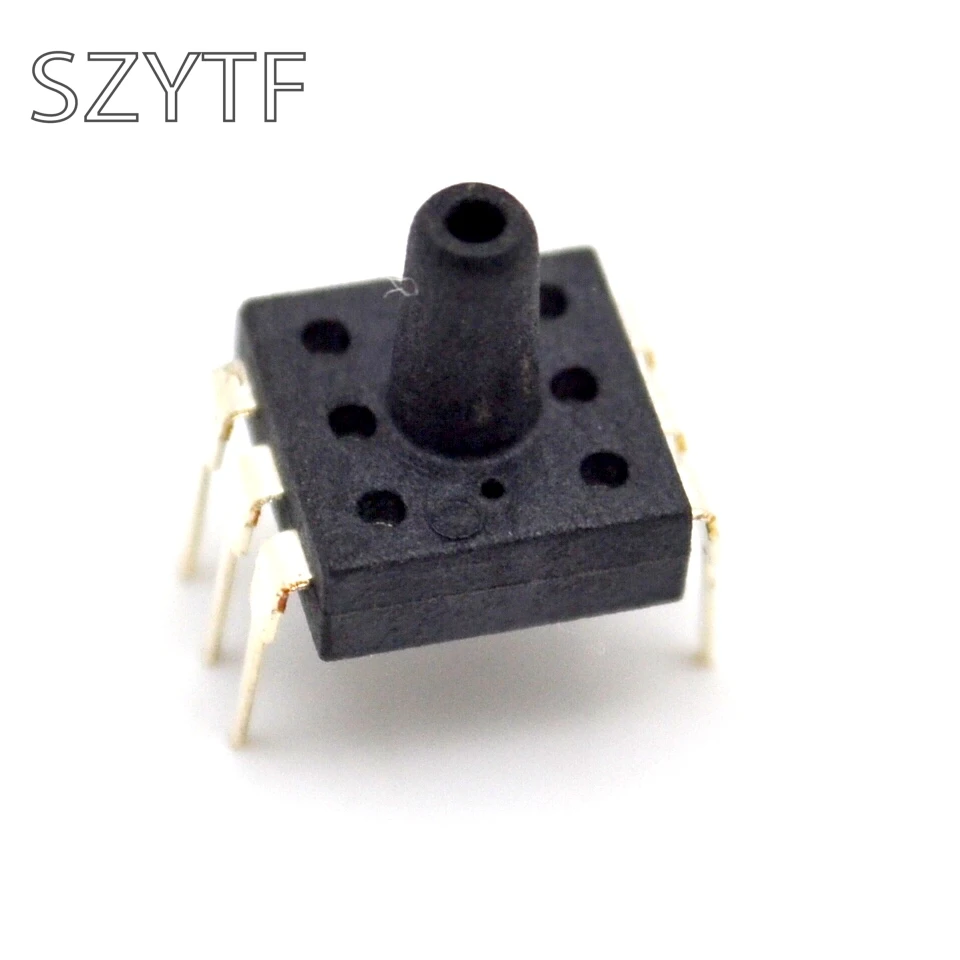

XGZP040DB2R40KPaDIP Упакованные MEMS датчики давления выделенные электронный

XGZP040DB2R40KPaDIP Упакованные MEMS датчики давления выделенные электронный

Особенности

Диапазон измерения-100 кПа ~ 0x. .. 1000kПА

Технология MEMS

Форма датчика
SOP или DIP посылка
Для некоррозионных газов
Диапазон рабочих температур: -30'C ~ + 100'C

ЧипДавление камеры заднего давления

Выбираемое направление штыря

Применение
Электронные мониторы кровяного давления, вентиляторы, кислородные машины, мониторы и другие медицинские области

Датчик давления в шинах, карта, усилитель руля, мощные тормоза и другая Автомобильная электроника

Массаж, массажные кресла, воздушные кровати и другие области спортивного и фитнес-оборудования
Стиральная машина, пиво, кофемашины, аварийные огни, пылесосы, очиститель воды, манометр, пневматические компоненты

Описание товара

XGZP Тип пьезорезистивный чувствительный элемент давления датчик давления подходит для биомедицинской, автомобильной электроники, которая является частью основной обработки с использованием MEMS технологии пьезорезистивного давления Зондирования Чип. Чувствительная к давлению пленка интегрирована чип с помощью эластичной пленки, состоящей из четырех резисторов, четыре Варисторы сформировали конфигурацию моста Wheatstone, мост, когда давление генерируется, когда эластичная пленка-и одна из нажимной силы в выходном сигнале напряжения, которая линейно пропорциональна.

XGZP чувствительный к давлению элемент с использованием стандартных S0P6 установленных и OEM деревенских DIP6 форм элементов, поверхностного монтажа пользователя или двойной встроенной установки

Хорошая линейность, повторяемость и стабильность, высокая чувствительность, использование пользователя для отладки интегральной схемы или операционного усилителя, выход и компенсация температурного дрейфа.

Структурные свойства
Датчик давления: Кремний
Свинец: золото
Посылка: материал PPS
Штырь: Посеребренная медь
Вес нетто: около 0,4 г

Электрические характеристики
Источник питания: ≤ 10 В постоянного тока или ≤ 3 0ма постоянного тока.
Входное сопротивление: 4kQ ~ 6kQ ▪ Выходное сопротивление: 4kQ ~ 6kQ
Сопротивление изоляции: 100MQ, 100VDC ▪ допустимая перегрузка заряда:
100 ~ 10Ra .. 200 КПА: 2 раза полноразмерный

100 ~ 500xe - 700kPa:. 1 5 раз полноразмерный

Условия для справки
Измерительная среда: воздух
Средняя температура: (25 человек 1) C
Температура окружающей среды: (25 почвы 1) C
Вибрация: 0. 1 г (1 м/с) Макс

Влажность: (50% анимации 10%) RH

Мощность: (5 почвы 0,005) v DC
Примечания:

1. Преобразование давления:. 100kPa = O 1MPa = 1Bar ≈ 14.5PSI ≈ 750 мм РТ

2. Давление перегрузки является максимальным давлением в устройстве, чтобы обеспечить точность помещения может выдерживать.

3. Давление разрыва-это максимальное давление, которое может выдерживать устройство. Если он превышает этот порог, устройство может привести к необратимому повреждению. 4. Точность устройства зависит от ряда общих параметров:

Линейность: это максимальная разница между устройством измерения кривой выхода при давлении в пределах диапазона, фактический выход и теоретический вход и выход меняются линейно.

Гистерезис: это максимальное отклонение устройства при комнатной температуре, между шагом вверх от нуля до полномасштабного процесса в рамках того же процесса и генерируемыми точками пониженного давления.
