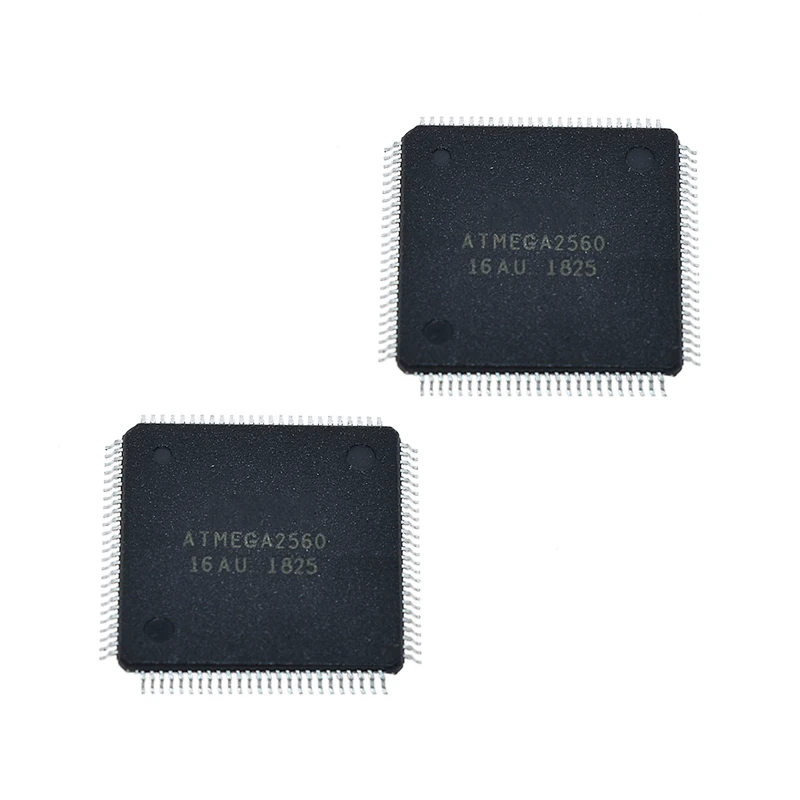

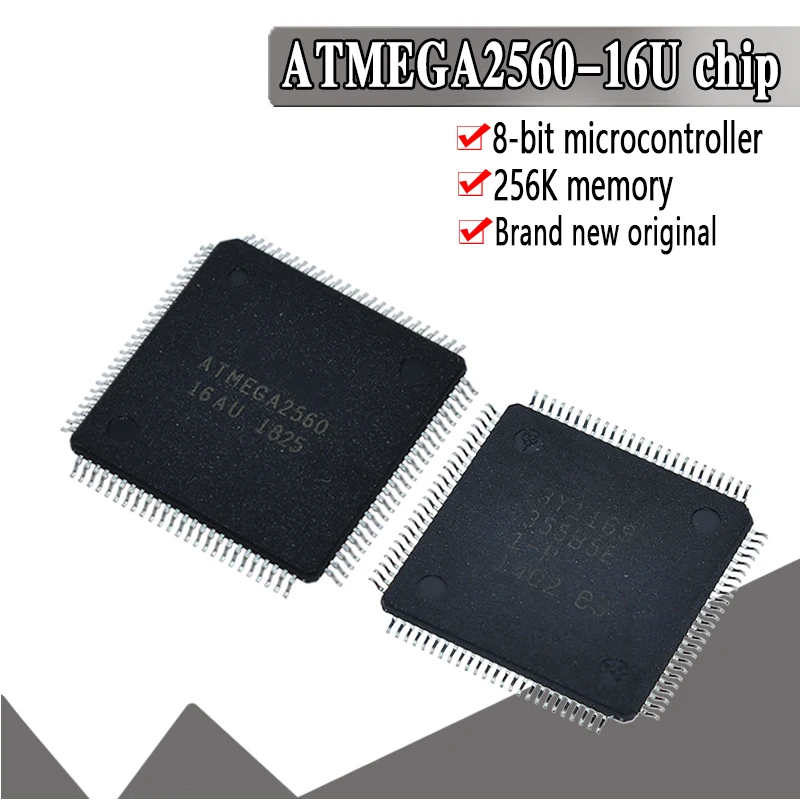

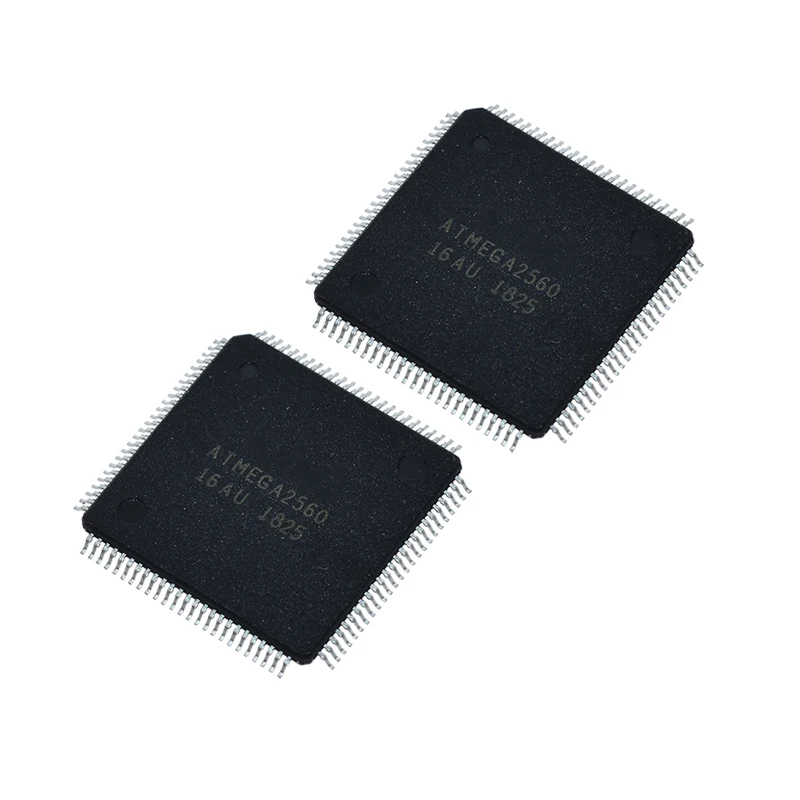

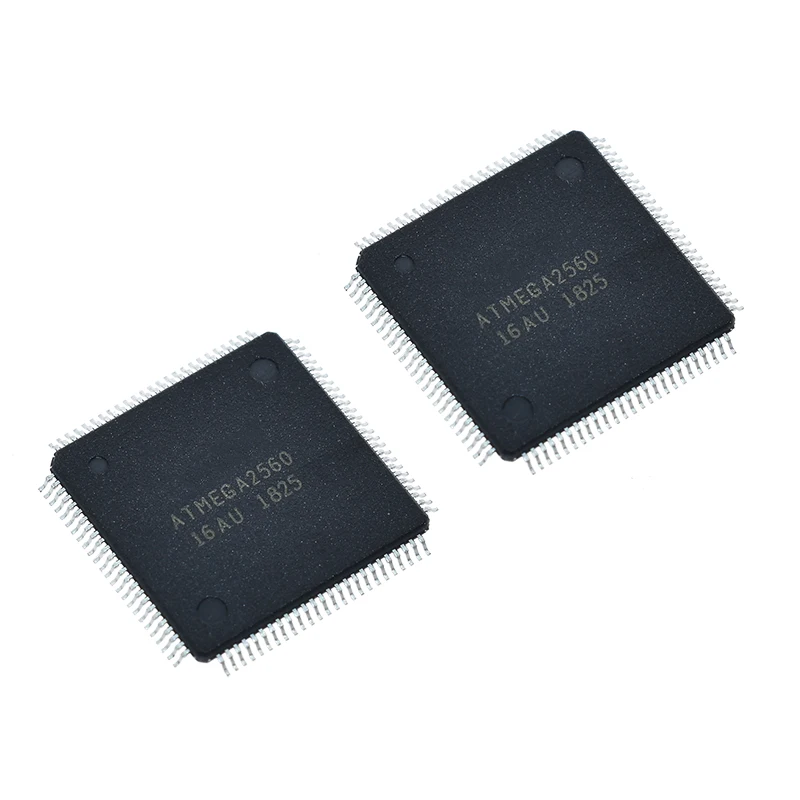

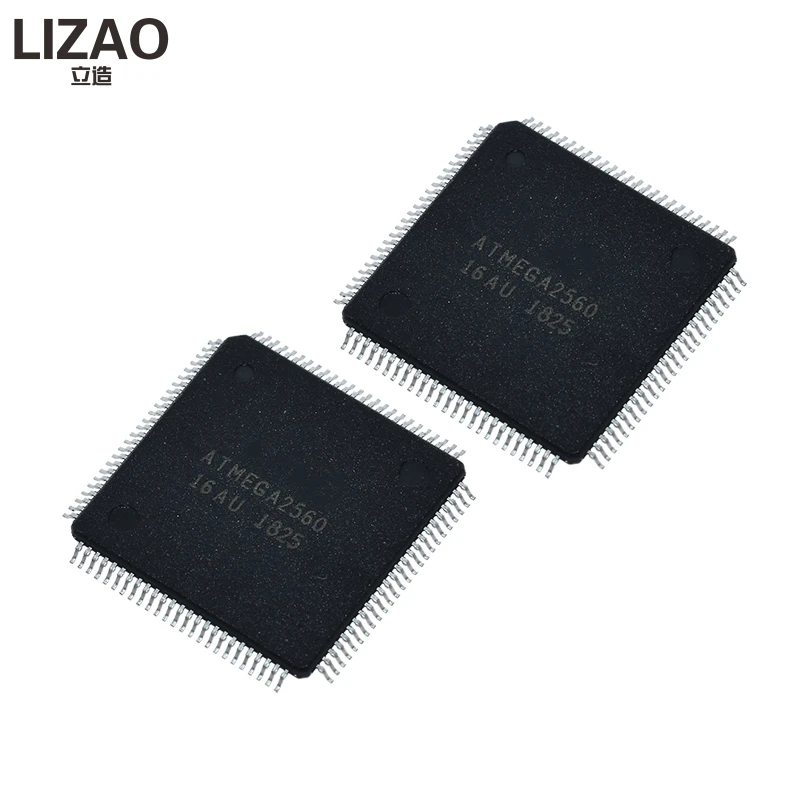

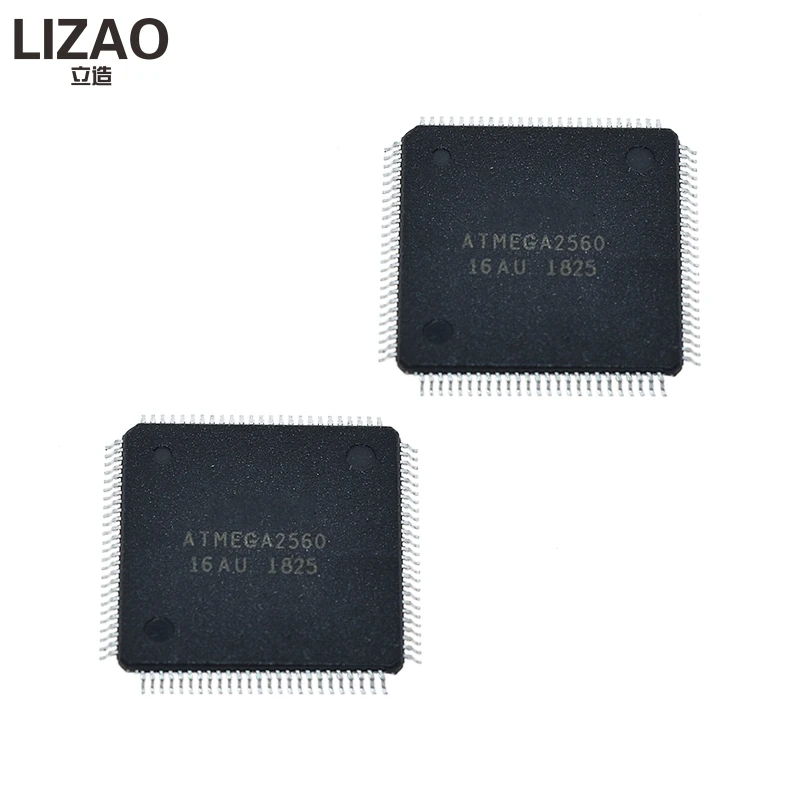

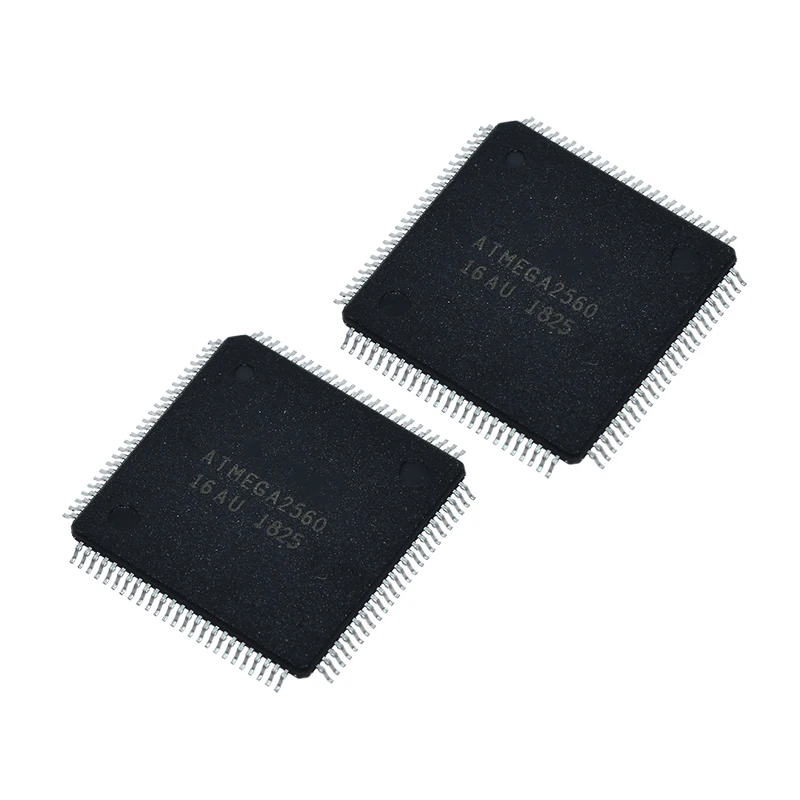

ATMEGA2560 ATMEGA2560-16AU LQFP-100 8-битный микроконтроллер с 64 K/128 K/256 К байт в Системы

ATMEGA2560 ATMEGA2560-16AU LQFP-100 8-битный микроконтроллер с 64 K/128 K/256 К байт в Системы

Особенности

• Высокая эффективность, низкий Мощность AVR® 8-битный микроконтроллер

• Усовершенствованная архитектура RISC

-135 мощных инструкций

-Большинство одиночных часов выполнения цикла

-32x8 общие рабочие регистры

-Полностью статическая работа-до 16 MIPS пропускная способность на 16 МГц

-Мультипликатор 2 циклов On-Chip

• Высокая выносливость нелетучих сегментов памяти

-64K/128K/256K байт встроенной системы самопрограммируемой вспышки

-4K байт EEPROM - 8K байт внутренней SRAM

-Циклы записи/стирания: 10000 Flash/100000 EEPROM

-Хранение данных: 20 лет при 85 °C/ 100 лет при 25 °C

-Дополнительный раздел кода загрузки с независимыми фиксаторами

• Встроенное Программирование с помощью программы On-chip Boot

• Функция чтения во время записи

-Блокировка программирования для обеспечения безопасности программного обеспечения: до 64K байт дополнительное пространство внешней памяти

• JTAG (IEEE std. 1149,1 совместимый) интерфейс

-Возможности сканирования границы в соответствии со стандартом JTAG

-Расширенная поддержка отладки на чипе-программирование вспышки, EEPROM, предохранителей и бит блокировки через интерфейс JTAG • периферийные функции

-Два 8-битный таймер/счетчики с отдельным Prescaler и сравнить режим

-Четыре 16-битный таймер/счетчик с отдельным предделитель, сравнить и режим съемки

-Счетчик реального времени с отдельным осциллятором

-Четыре 8-битная ШИМ Каналы

-Шесть/Двенадцать PWM каналов с термометр, программируемое разрешение от 2 до 16 бит (ATmega1281/2561, ATmega640/1280/2560)

-Модулятор сравнения на выходе

-8/16-канал, 10-битная АЦП (ATmega1281/2561, ATmega640/1280/2560)

-Два/четыре программируемых серийных USART (ATmega1281/2561,ATmega640/1280/2560)

-Последовательный интерфейс SPI Master/Slave

-Байт на 2-проводной последовательный Интерфейс

-Программируемый Таймер Watchdog с отдельным осциллятором On-chip

-Аналоговый компаратор On-chip-прерывание и Пробуждение при смене контактов

• Особенности специального микроконтроллера

-Сброс питания и программируемое коричневое Обнаружение

-Внутренний калиброванный осциллятор

-Внешние и внутренние источники прерывания

-Шесть режимов сна: режим холостого хода, шумоподавление ADC, энергосбережение, отключение питания, режим ожидания и расширенный режим ожидания

• Ввод/вывод и упаковка

-54/86 программируемые I/O линии (ATmega1281/2561, ATmega640/1280/2560)

-Четырёхъядерный 64-разрядный процессор пусковая площадка QFN/МФ четырёхъядерный 64-разрядный процессор TQFP (ATmega1281/2561)

-100-lead TQFP, 100-ball CBGA (ATmega640/1280/2560)

-RoHS/полностью зеленый • Диапазон температур:

- -40 °C до 85 °C промышленный

• Сверхнизкое энергопотребление

-Активном режиме: 1 МГц, 1,8 V: 500 & micro;

-Режим отключения питания: 0,1 & micro;A при 1,8 в

• Скорость: - ATmega640V/ATmega1280V/ATmega1281V: 0 - 4 MHz @ 1,8-5,5 V, 0 - 8 MHz @ 2,7-5,5 V

-ATmega2560V/ATmega2561V: 0 - 2 МГц @ 1,8-5,5 В, 0 - 8 МГц @ 2,7-5,5 В

-ATmega640/ATmega1280/ATmega1281: 0 - 8 МГц @ 2,7-5,5 В, 0 - 16 МГц @ 4,5-5,5 В

-ATmega2560/ATmega2561: 0 - 16 МГц @ 4,5-5,5 В
