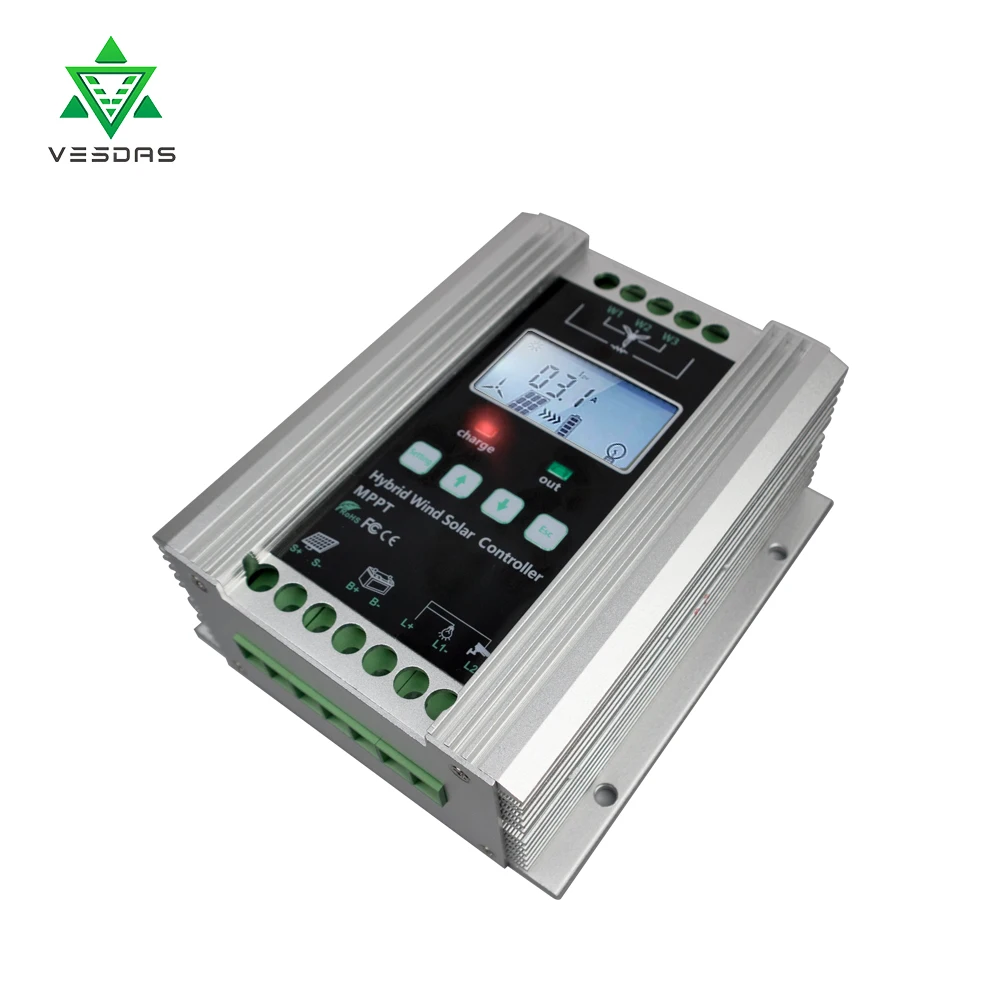

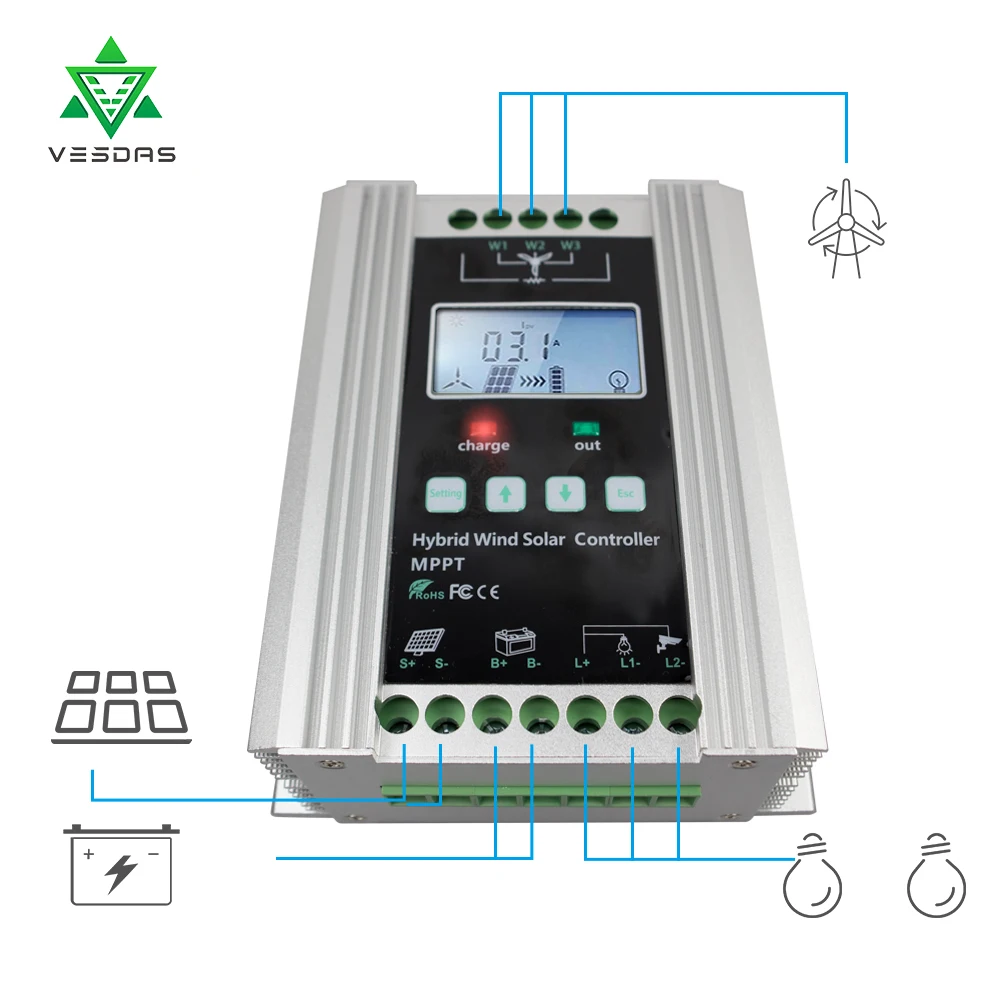

12 V/24 V Автоматическое различие со слежением за максимальной точкой мощности

12 V/24 V Автоматическое различие со слежением за максимальной точкой мощности

1. Зарядная часть ветровой турбины и солнечная зарядная часть независимы друг от друга, может сделать контроллер ветровой турбины или Солнечный контроллер с помощью самостоятельного (в качестве контроллера ветровой турбины не может использовать светильник).

2. Режим работы разрядки может быть установлен, режим управления светильник, функция контроля времени и т. д., пользователь может быть настроен в соответствии с требованиями на своей собственной комбинации.

3. Интерфейс Manmachine контроллера использует пользовательский ЖК-экран и четыре режима работы, пользователь в использовании прост и прост в использовании, популярен и прост в понимании, удобен и быстр.

4. Контроллеры с идеальной функцией защиты, в том числе: Молниеносная атака, солнечное зарядное устройство, перенапряжение автоматического торможения, хранение батареи обратного подключения и открытой защиты и т. Д.

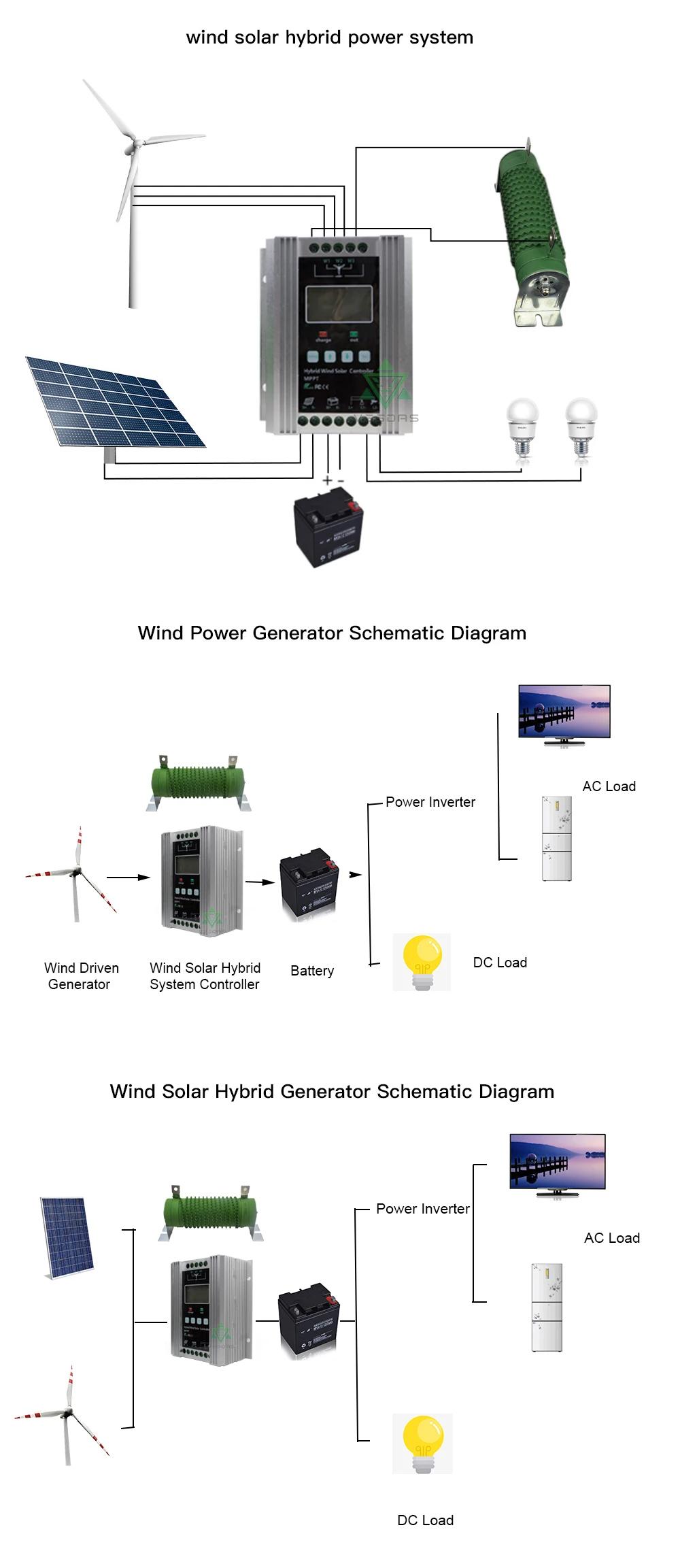

В нашей ветровой солнечной системе, солнечная энергия панелей относительно энергии ветровой турбины является очень стабильным источником питания, таким образом, у нас был гибридный контроллер ветровой солнечной энергии, в основном для ветровой турбины, технология зарядки бустера MPPT и бесступенчатая функция разгрузки, и ввиду солнечных панелей все еще принимает простую и эффективную технологию зарядки ШИМ.

Усилитель MPPT в основном в течение большей части времени во многих частях энергии ветра не достаточно для поддержки генератора в состоянии зарядки аккумулятора, специфический принцип работы: ветровая турбина при условии скорости ветра достигает номинальной скорости ветра, Полученное напряжение и мощность не достигают номинальной мощности, мы через в реальном времени приобретаем ветряную турбину с помощью бустерной цепи напряжения и тока от повышающего напряжения до напряжения батареи к системным требованиям, с помощью программного обеспечения MPPT algorithm сделать ветряную турбину энергии использовать как можно больше.

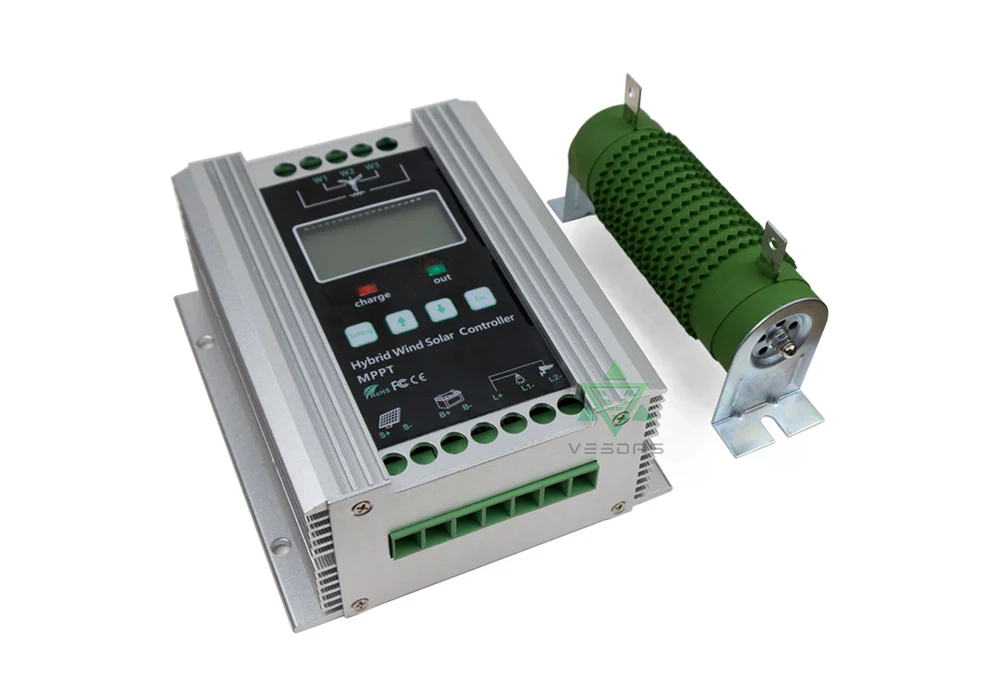

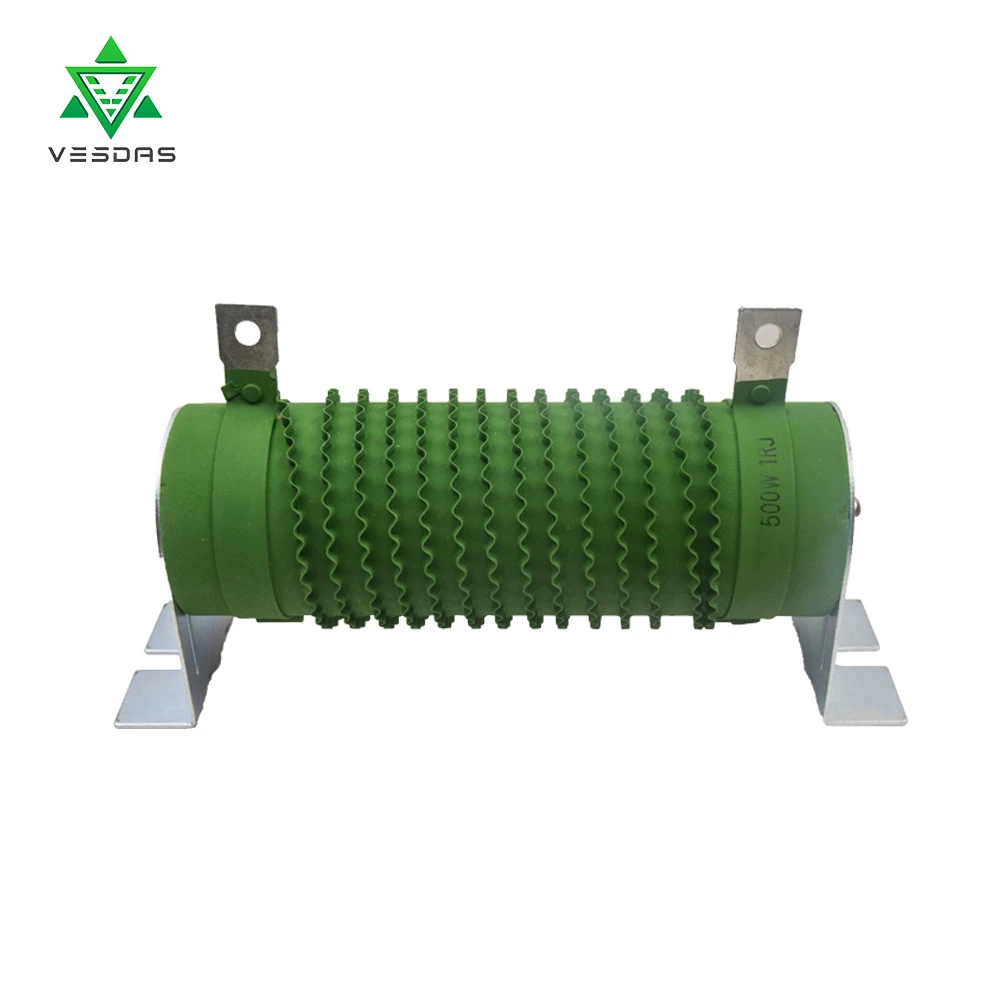

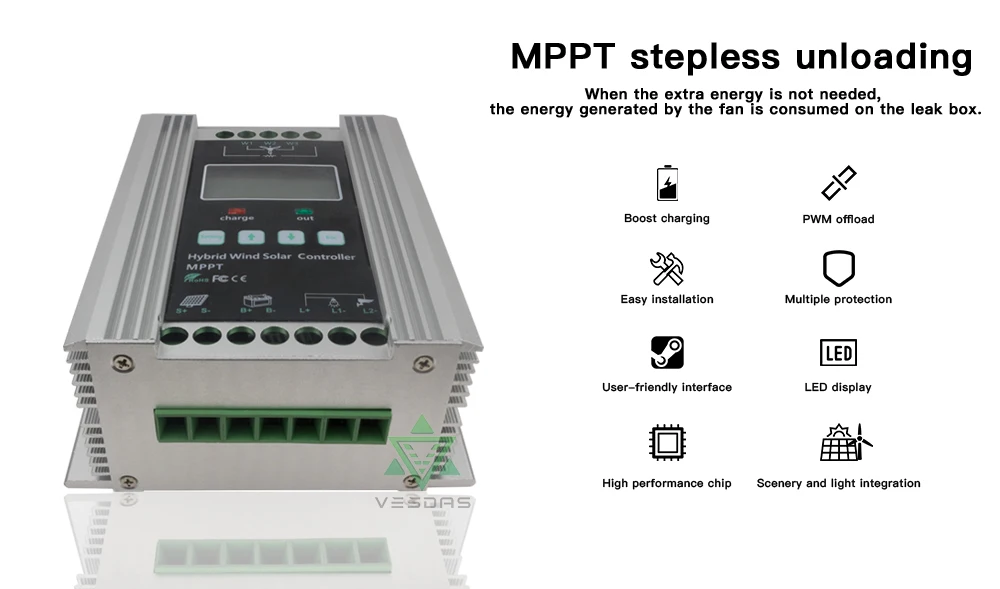

Бесступенчатая функция разгрузки, в основном направленная на первый чехол, когда не нужна дополнительная энергия, будет генерировать энергопотребление ветровой турбины на разгрузочном устройстве, контроллер выделенный порт подключения разгрузочного устройства, пользователь может быть выбран в соответствии с фактическим состоянием при выборе и покупке, мы предлагаем в условиях хорошего ветра, Такие как береговые и западные пустые, необходимо настроить разгрузку; в некоторых внутренних областях, где условия ветра в целом, Мы также рекомендуем попробовать настроить разгрузку.

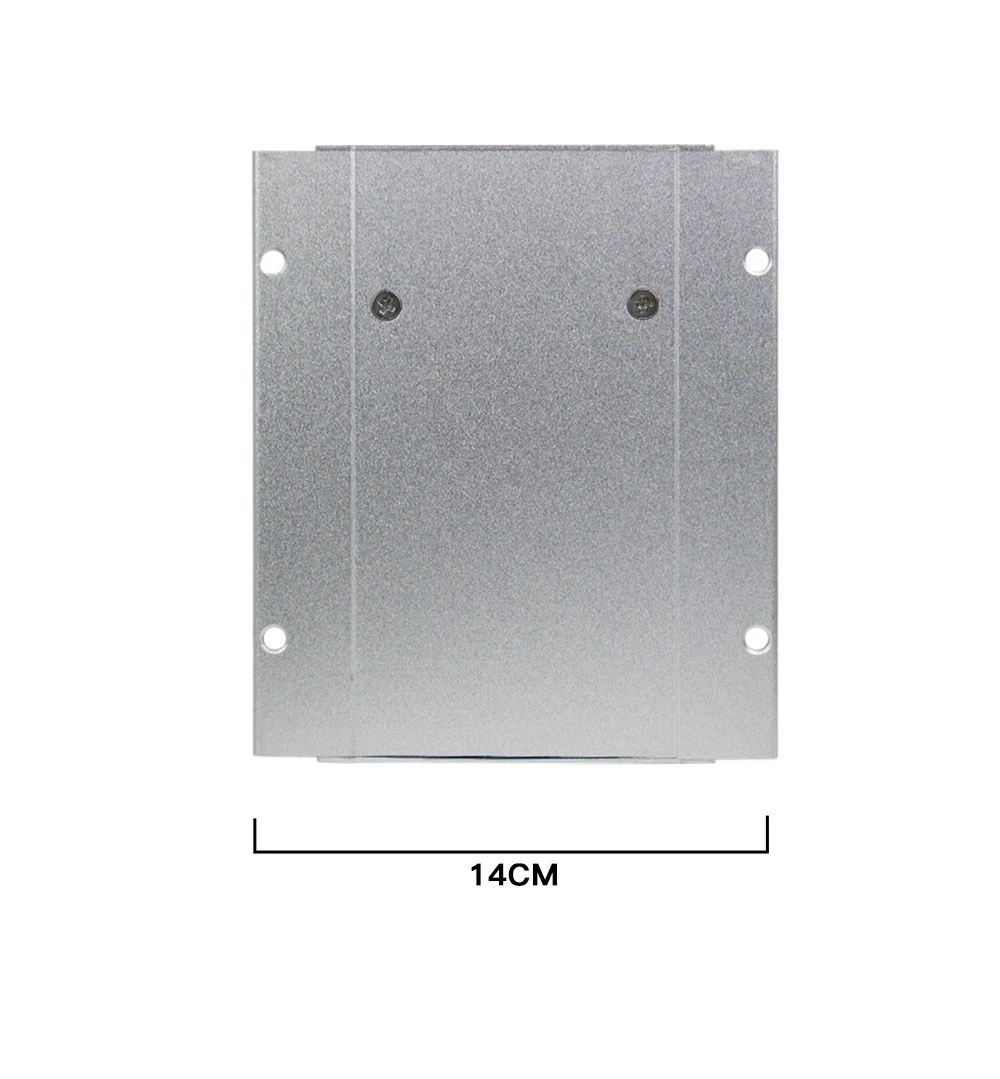

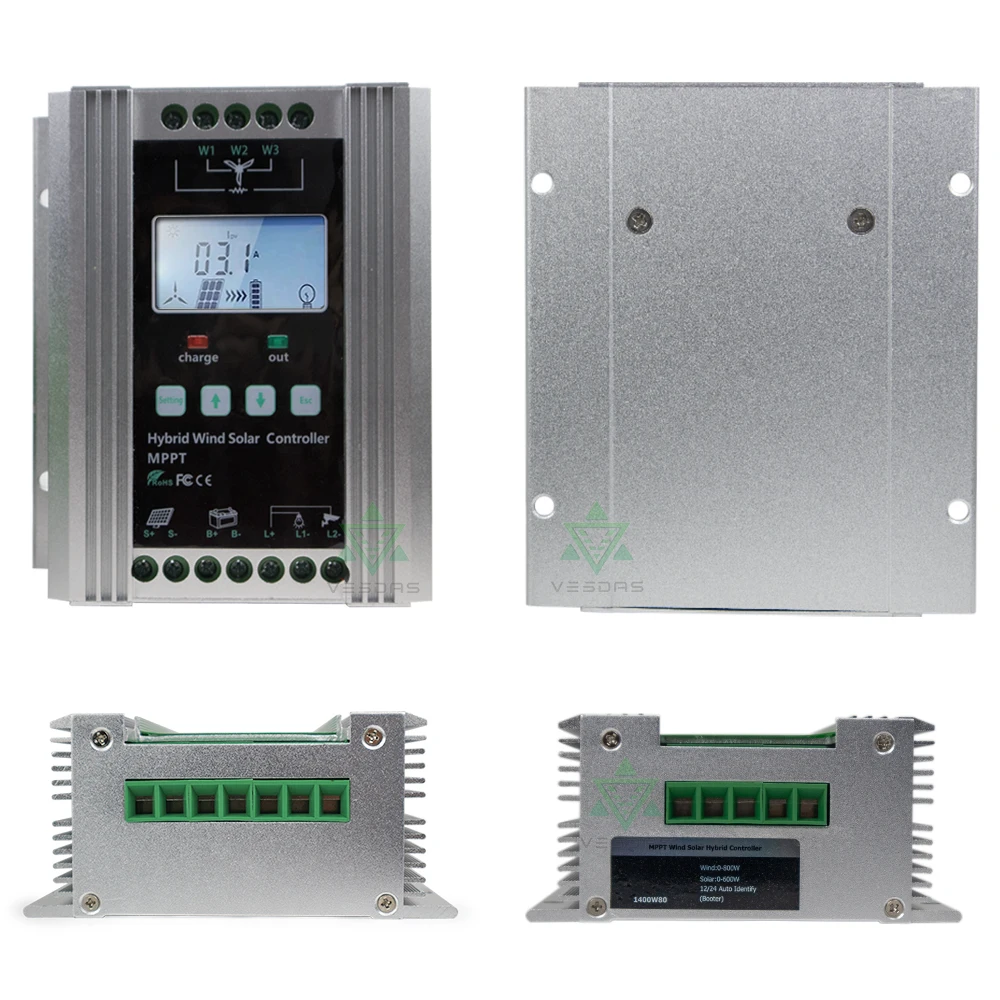

Размер:

Индикация состояния:

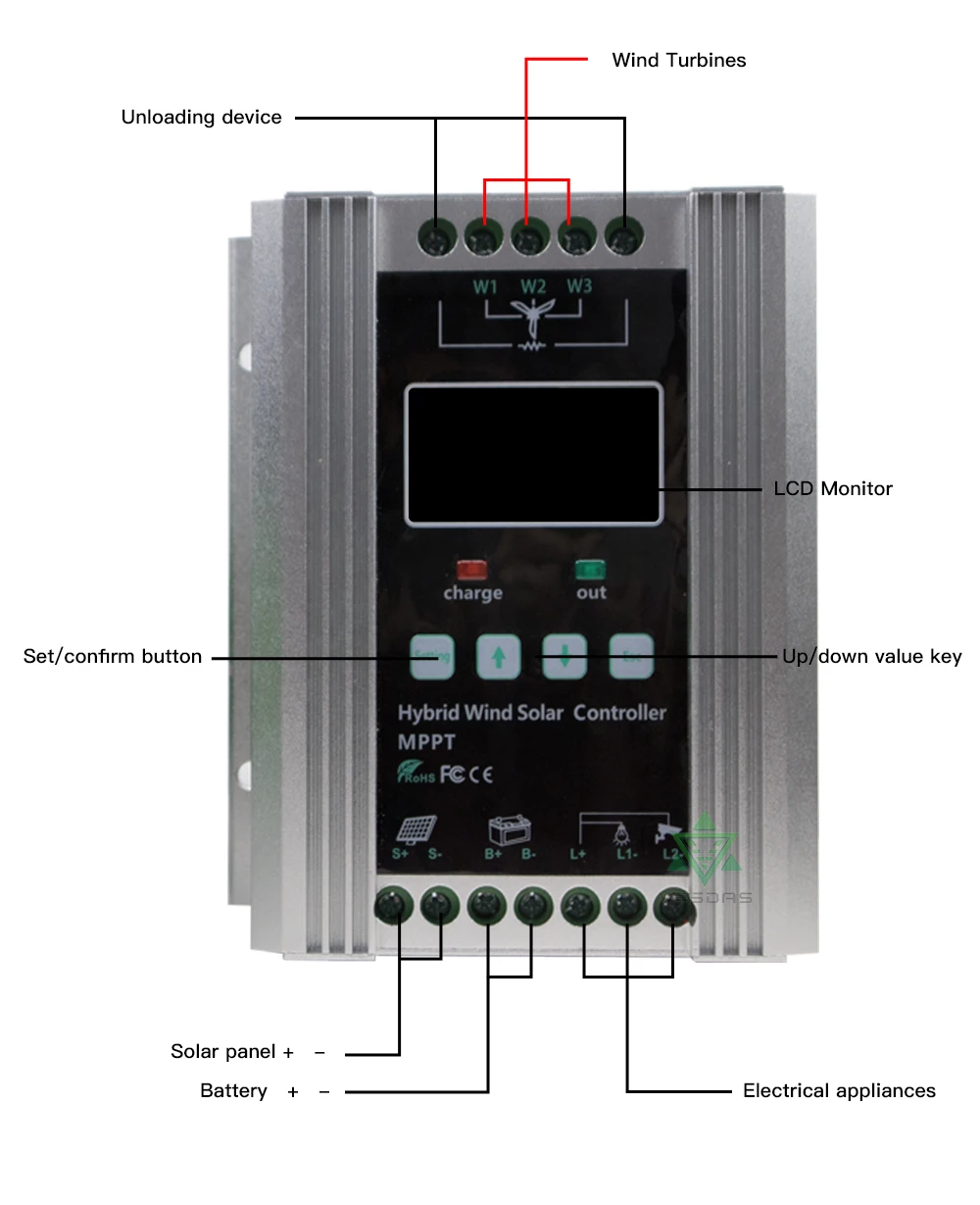

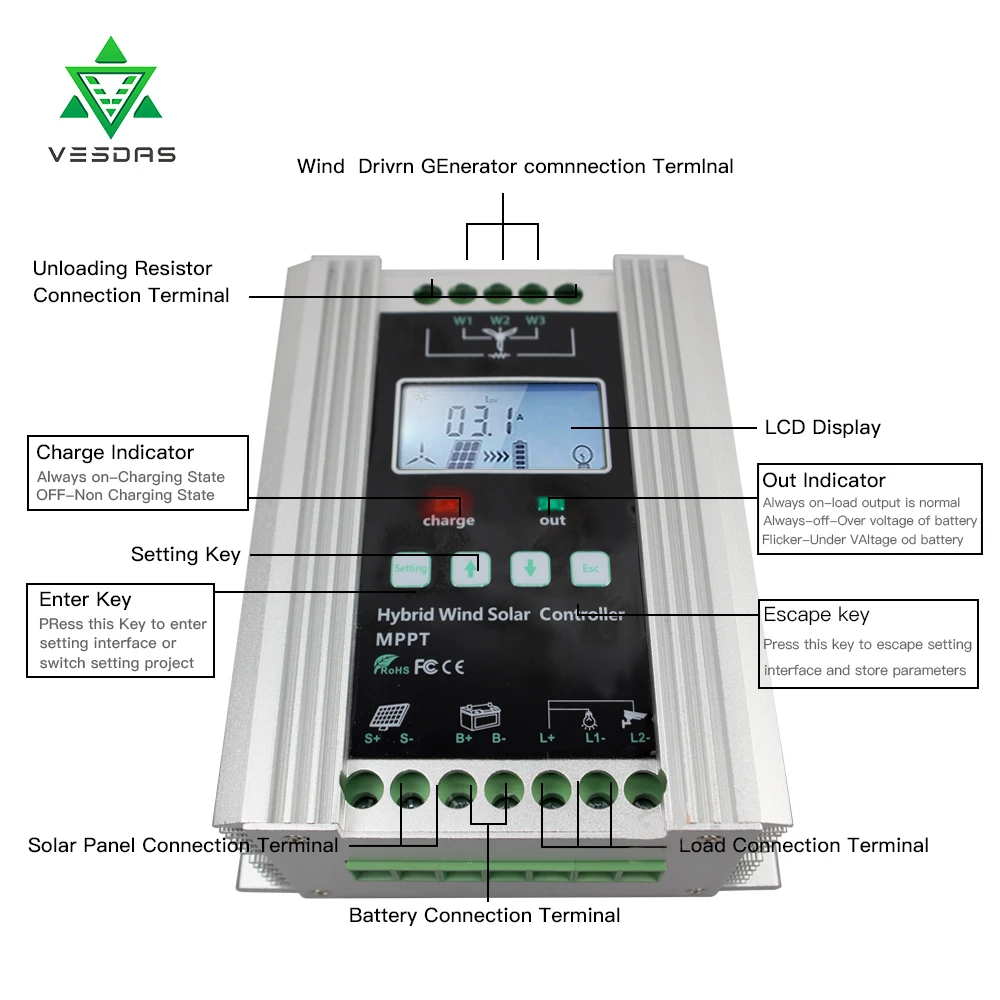

Клавиши инструкции по эксплуатации

Button1: Нажмите эту кнопку, чтобы войти в интерфейс настройки или Переключить настройку программы;

Button2: Нажмите эту кнопку, чтобы переключиться в просмотре страницы, в интерфейсе настройки Нажмите эту кнопку, чтобы уменьшить значения параметров, шаг 0,1 в.

Button3: Нажмите эту кнопку, чтобы переключить просмотр на просмотре страниц, в интерфейсе настройки Нажмите эту кнопку, чтобы увеличить значение параметра, шаг 0,1 в.

Button4: Нажмите эту кнопку для выхода из интерфейса настройки и сохраните параметры.

ЖК-экран (интерфейс по умолчанию)

Для пользователя в соответствии со спецификациями, general автоматически входит в следующий интерфейс

Параметры для просмотра

Пользователь нажимает кнопку вниз, чтобы просмотреть ток зарядки ветровой турбины "IWind turbine", ток солнечной зарядки "Ipv", нажмите кнопку вверх, чтобы вернуться к интерфейсу параметра.

Три вышеуказанных страницы, совместно известные как просмотр страниц, когда за минуту не работают кнопки контроллера, ЖК-светильник автоматически гаснет. после нажатия любой клавиши снова загорится светильник и непрерывно в течение одной минуты.

Параметр Настройки:

Нажмите клавишу Enter, контроллер в интерфейс набора параметров, как показано в инфолловидпик, represent представляет это время может быть установлен для поплавка значения напряжения зарядки, пользователь может нажать или ключ числового, при каждом нажатии на увеличение или уменьшение 1 в, настройка завершена, пользователь может нажать клавишу ESC для выхода, чтобы просмотреть первую страницу, Также можно продолжать нажимать Enter для переключения на следующий проект, метод работы, как показано выше.

Применение окружающей среды

1. Должны быть в чистой сухой вентилируемой среде.

2. Избегайте прямых солнечных лучей и солнца, дождя, влажного тумана окружающей среды.

3. Во избежание попадания пыли в почву, пыли в окружающую среду.

4. Аккумулятор должен быть помещен вдали от 0,5 м или более.

5. Строго запрещено в пламенной, взрывоопасной газовой среде, чтобы защитить от пламени и искры!

6. Температура окружающей среды-25 градусов-+ 50 градусов.

7. Относительная влажность воздуха менее 85% (25 градусов плюс 5 градусов).

Безопасность и защита:

Контроллер имеет солнечную энергию контратака, обратного подключения батареи, батареи открытой цепи, молниезащиты, скорости ветра и функции защиты от перенапряжения.

Примечание: Молниеносная защита относится к последнему уровню защиты, оборудованию, которое необходимо для подверженных Молниеносным зонам, необходимости использовать специальную многоступенчатую систему молниеносной защиты устройства и т. Д. если у пользователя есть это требование, необходимо увеличить соответствующую стоимость системы распределения и указать, когда вы его заказываете.

Установка
