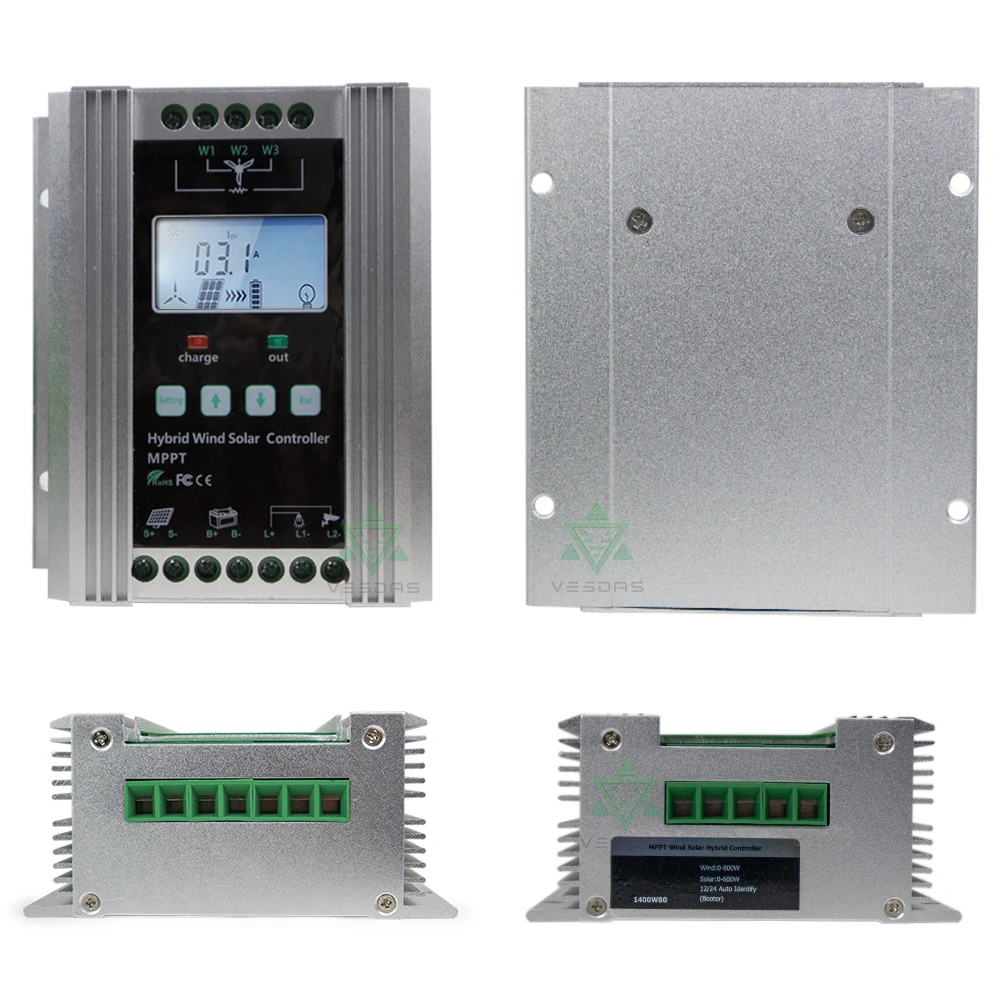

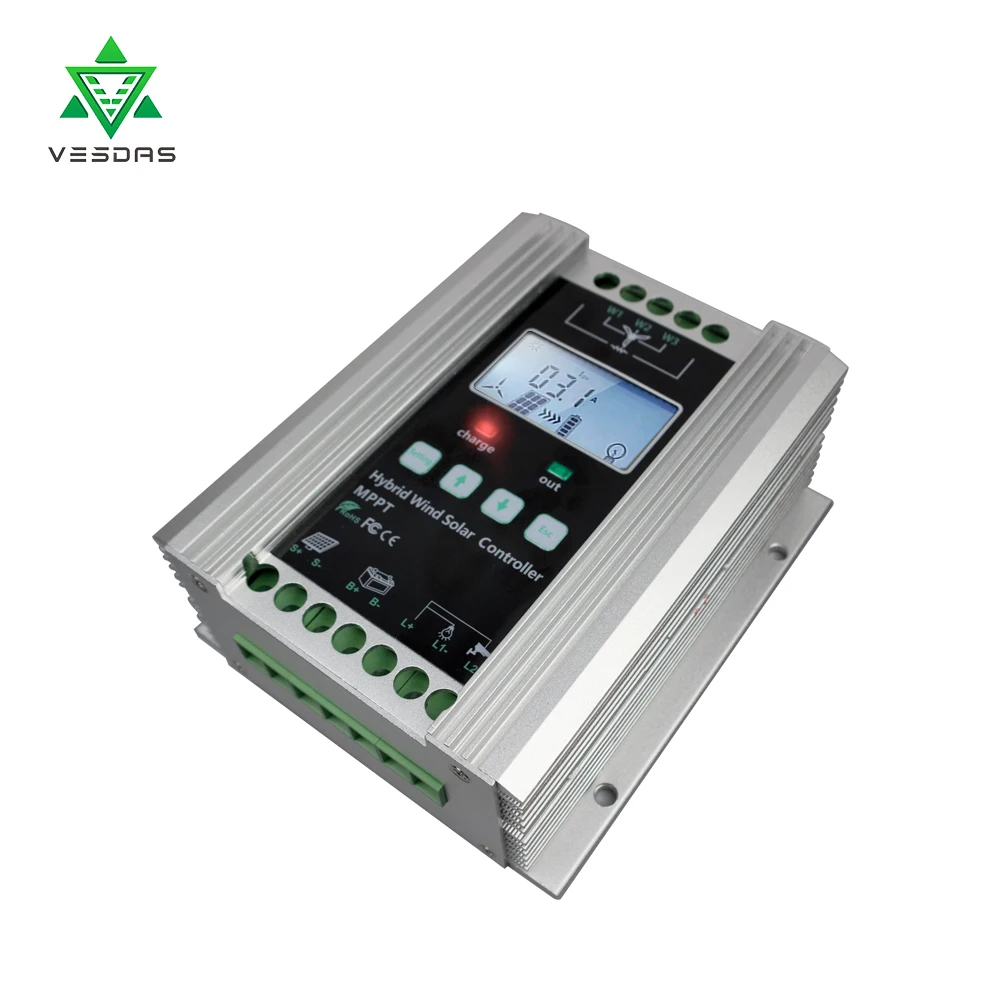

Гибридный контроллер Заряда MPPT на солнечной батарее 1200 Вт регулятор заряда 12/24

Гибридный контроллер Заряда MPPT на солнечной батарее 1200 Вт регулятор заряда 12/24

Пожалуйста, обратите внимание: только энергия ветра имеет функцию MPPT, солнечной энергии нет.

1. Зарядная часть ветровой турбины и часть солнечной зарядки независимы друг от друга, может сделать контроллер ветровой турбины или Солнечный контроллер с использованием независимых (в качестве контроллера ветровой турбины не может использоваться функция управления светильник).

2. Может быть установлен режим работы части разряда, режим управления светильник, функция контроля времени и т. Д., пользователь может быть настроен в соответствии с требованиями на собственной комбинации.

3. Интерфейс Manmachine контроллера использует пользовательский ЖК-экран и режим работы с четырьмя клавишами, пользователь использует простой и простой в использовании, популярный и простой в использовании, удобный и быстрый.

4. Контроллеры с идеальной функцией защиты, в том числе: счетчик разрядов молний, солнечное зарядное устройство, автоматическое торможение перенапряжения, обратное соединение аккумуляторной батареи и открытая защита и т. д.

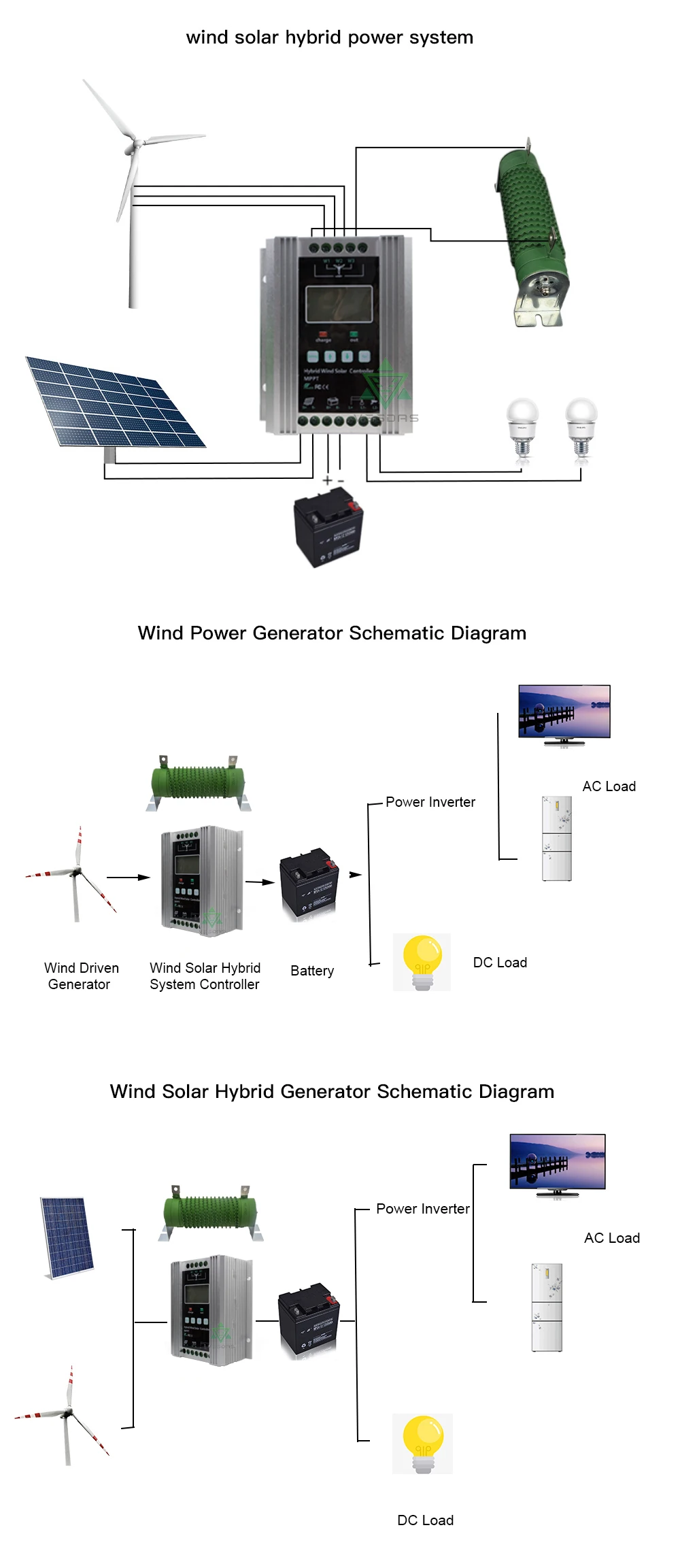

В нашей ветровой солнечной системе энергия солнечных панелей относительно энергии ветровой турбины является очень стабильным источником питания, таким образом, у нас был гибридный контроллер с ветровой солнечной батареей, в основном для ветровой турбины, технология подзарядки booster MPPT и функция бесступенчатой разгрузки, а из-за солнечных панелей по-прежнему используются простые и эффективные технологии зарядки PWM.

Усилитель MPPT в основном в течение большей части времени во многих частях энергии ветра недостаточно для поддержки генератора в состоянии зарядки аккумулятора, специфический принцип работы: ветровая турбина при условии скорости ветра достигает номинальной скорости ветра, Полученное напряжение и мощность не достигают номинальной мощности, мы через ветряную турбину в реальном времени путем бустерной цепи напряжения и тока от повышающего напряжения до напряжения батареи к системным требованиям, используя алгоритм MPPT программного обеспечения, ветровая турбина использует как можно больше энергии.

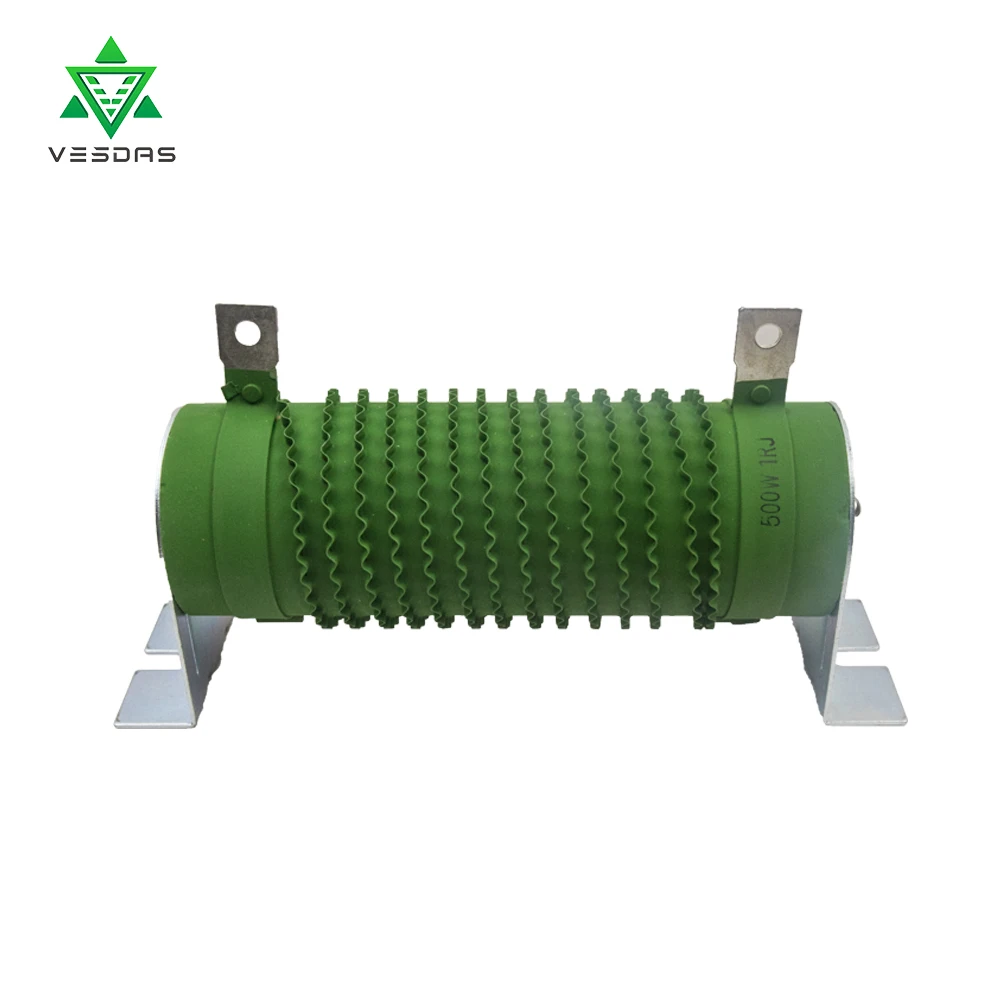

Бесступенчатая функция разгрузки в основном нацелена на первый чехол, когда не требуется дополнительная энергия, будет генерировать потребление энергии ветровой турбины на разгрузочном устройстве, контроллер выделяет порт подключения разгрузочного устройства, пользователь может быть выбран в соответствии с фактическим состоянием при выборе и покупке, мы предлагаем в хороших ветровых условиях, Например, для береговой и Западной зоны пусто, вы должны настроить разгрузку; В некоторых внутренних районах, где условия ветра в целом, Мы также рекомендуем попробовать настроить разгрузку.

Размер:

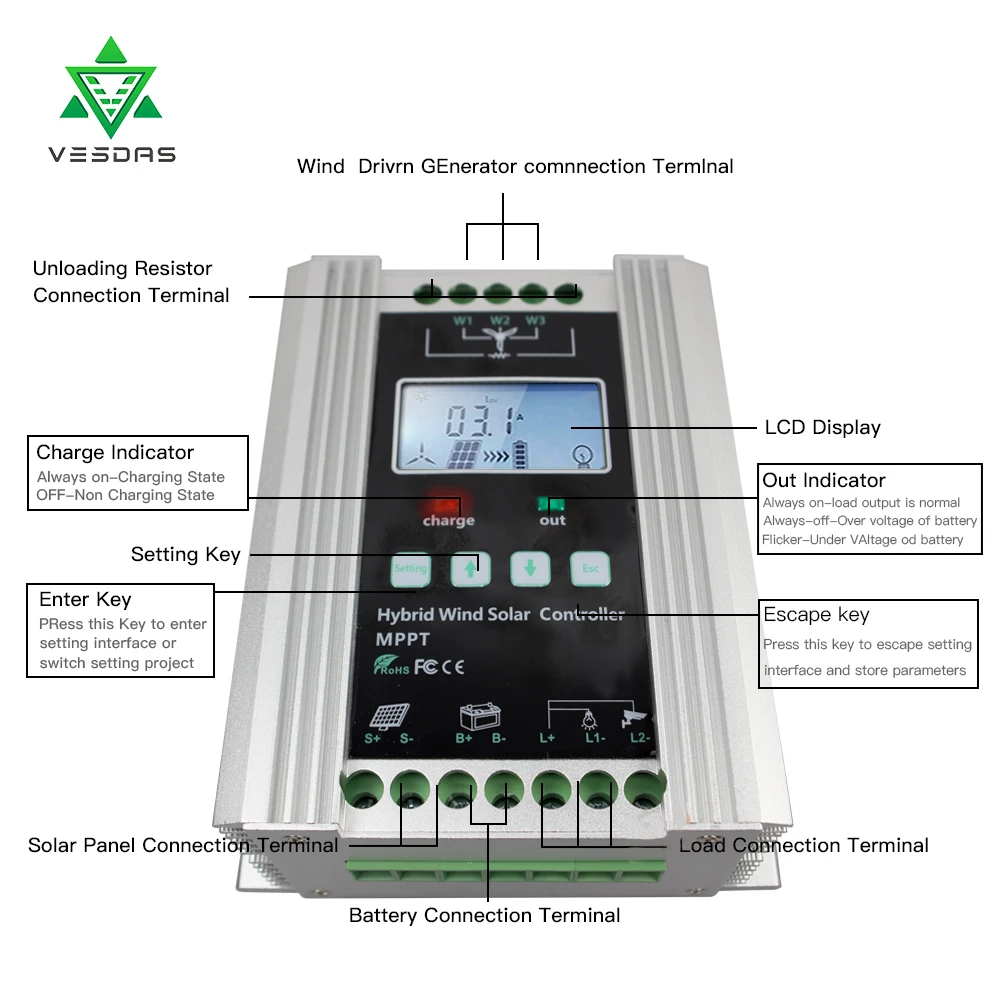

Индикация состояния:

Клавиши инструкции по эксплуатации

Button1: Нажмите эту кнопку для ввода интерфейса настройки или программы настройки переключателя;

Button2: Нажмите эту кнопку, чтобы переключиться на виды страниц, в интерфейсе настройки Нажмите эту кнопку, чтобы уменьшить значения параметров, шаг 0,1 в.

Button3: Нажмите эту кнопку, чтобы переключить просмотр на видах страницы, в интерфейсе настройки Нажмите эту кнопку, чтобы увеличить значение параметра, шаг 0,1 в.

Button4: Нажмите эту кнопку, чтобы выйти из интерфейса настройки и сохранить параметры.

ЖК-экран (интерфейс по умолчанию)

Для пользователя в соответствии со спецификациями, general автоматически входит в следующий интерфейс

Параметры для просмотра

Нажмите клавишу «вниз», чтобы просмотреть зарядный ток ветровой турбины «IWind turbine», ток солнечной зарядки «Ipv», нажмите кнопку «вверх», чтобы вернуться к интерфейсу параметра.

Вышеуказанные три страницы, известные как страницы для просмотра, когда минуты не работают с кнопками контроллера, ЖК-светильник автоматически погаснет. После нажатия любой кнопки снова загорится задний светильник и непрерывно в течение одной минуты.

Параметр Настройки:

Нажмите клавишу «Ввод», контроллер входит в интерфейс набора параметров, как показано на рисунке infollowedpic, на этот раз можно установить значение напряжения зарядки, пользователь может нажать или нажать клавишу каждый раз, когда вы нажимаете увеличение или уменьшение 1 в, настройте законченный, пользователь может нажать клавишу ESC для выхода, чтобы просмотреть первую страницу, Также можно продолжать нажимать Enter, чтобы перейти к следующему проекту, как указано выше.

Применение окружающей среды

1. Должны быть в чистой сухой проветриваемой среде.

2. Избегайте прямых солнечных лучей и солнца, дождя, влажного тумана окружающей среды.

3. Чтобы избежать попадания пыли в почву, пыли в окружающую среду.

4. Батарея должна находиться вдали от 0,5 м или больше.

5. Строго запрещено во взрывоопасных газовых средах, для защиты от пламени и искры!

6. Температура окружающей среды-25 градусов-+ 50 градусов.

7. Относительная влажность воздуха менее 85% (25 градусов plusmn 5 градусов).

Безопасность и защиты:

Контроллер имеет солнечную энергию, встречную атаку, обратное подключение батареи, разомкнутую цепь батареи, защиту от молнии, скорость ветра и защиту от перенапряжения.

Примечание: Защита от молнии относится к последнему уровню защиты, оборудованию, необходимому для зон, подверженных воздействию молнии, необходимо использовать специальную многоступенчатую систему защиты от молний устройства и т. д. Если пользователь имеет это требование, необходимо увеличить соответствующую стоимость системы распределения и указать, когда вы его заказываете.

Установка
