1400 Вт MPPT Контроллер заряда для фотоэлектрических систем и 12V 24V Гибридный ветер

1400 Вт MPPT Контроллер заряда для фотоэлектрических систем и 12V 24V Гибридный ветер

1. Зарядная часть ветровой турбины и часть солнечной зарядки независимы друг от друга, может сделать контроллер ветровой турбины или Солнечный контроллер с использованием независимых (в качестве контроллера ветровой турбины не может использоваться функция управления светильник).

Ветряная турбина для зарядки использует технологию booster MPPT, которая обеспечивает низкую скорость ветра, электричество ветровой турбины по-прежнему может использоваться;

В условиях высокой скорости ветра или ветровой турбины, которая выходит за рамки батареи и поглощения нагрузки, контроллер немедленно запустил бесступенчатую функцию разгрузки, систему защиты оборудования.

Солнечная зарядка с использованием технологии MOS tube PWM, что делает потребление энергии контроллера небольшим, система более стабильна.

2. Может быть установлен режим работы части разряда, режим управления светильник, функция контроля времени и т. Д., пользователь может быть настроен в соответствии с требованиями на собственной комбинации.

3. Интерфейс Manmachine контроллера использует пользовательский ЖК-экран и режим работы с четырьмя клавишами, пользователь использует простой и простой в использовании, популярный и простой в использовании, удобный и быстрый.

4. Контроллеры с идеальной функцией защиты, в том числе: счетчик разрядов молний, солнечное зарядное устройство, автоматическое торможение перенапряжения, обратное соединение аккумуляторной батареи и открытая защита и т. д.

Модель

500 Вт

450 Вт

750 Вт

900 Вт

1100 Вт

1200 Вт

1400 Вт

Номинальное напряжение

12 В/24 В Автоматическая идентификационная система напряжения

PV Входная мощность

200 Вт

150 Вт

250 Вт

300 Вт

500 Вт

600 Вт

600 Вт

Мощность ветровой турбины

300 Вт

300 Вт

500 Вт

600 Вт

600 Вт

600 Вт

800 Вт

Зарядка

Зарядка

41.7A

37.5A

31,25a

37.5A

45.8A

50A

58,3a/116,6a

Даже защита от заряда

14.4Vplusmn1%(12V)

28.8Vplusmn1%(24V)

Плавающий заряд

13.8Vplusmn1%(12V)

27.6Vplusmn1%(24V)

Даже зарядка восстанавливается

13.2Vplusmn1%(12V)

26.4Vplusmn1%(24V)

Компенсация температуры

-24 мВ/градус

-48 мВ/градусов

Перегрузка

Отключение (DC)

10.8Vplusmn1%(12V)

21.8Vplusmn1%(24V)

Resume (DC)

12.3Vplusmn1%(12V)

24.6Vplusmn1%(24V)

Перенапряжение

Отключение (DC)

16Vplusmn1%(12V)

32Vplusmn1%(24V)

Resume (DC)

15Vplusmn1%(12V)

30Vplusmn1%(24V)

Ток без нагрузки

AcircAcirc‰ curren0.1A

Падение напряжения (постоянный ток)

AcircAcirc‰ curren0.5V

Режим управления

Ветряная Турбина MPPT функция зарядки, PWM функция удаления, PWM ограничение перегрузки по току

Повышающий заряд

Гибкая независимая повышающая цепь (опционально)

Дисплей

ЖК-дисплей

Показать параметры

Напряжение, ток заряда, объемный аккумулятор

Защищенный Тип

Защита от молнии, солнечные элементы, защита от заряда, защита от открытого замыкания батареи, защита от разворота батареи, защита от превышения скорости и перенапряжения, защита от мягкого автоматического тормоза, защита от перегрузки.

Способ теплового излучения

Радиатор

Рабочая температура

-25 ~ + 55

Высота

AcircAcirc‰ curren5500m(2000m выше необходимости снижения энергопотребления)

Влажность окружающей среды

0 ~ 90%, без конденсации

Гарантия

Один год

Вес

1. Чистый Вес: 1,20 кг 2. Брутто Вес: 2,7 кг/ПК (контроллер + сброс нагрузки)

Размер (Д * Ш * В)

1. 162times140times64 (мм) 2. Размер упаковки: 26X22X20CM

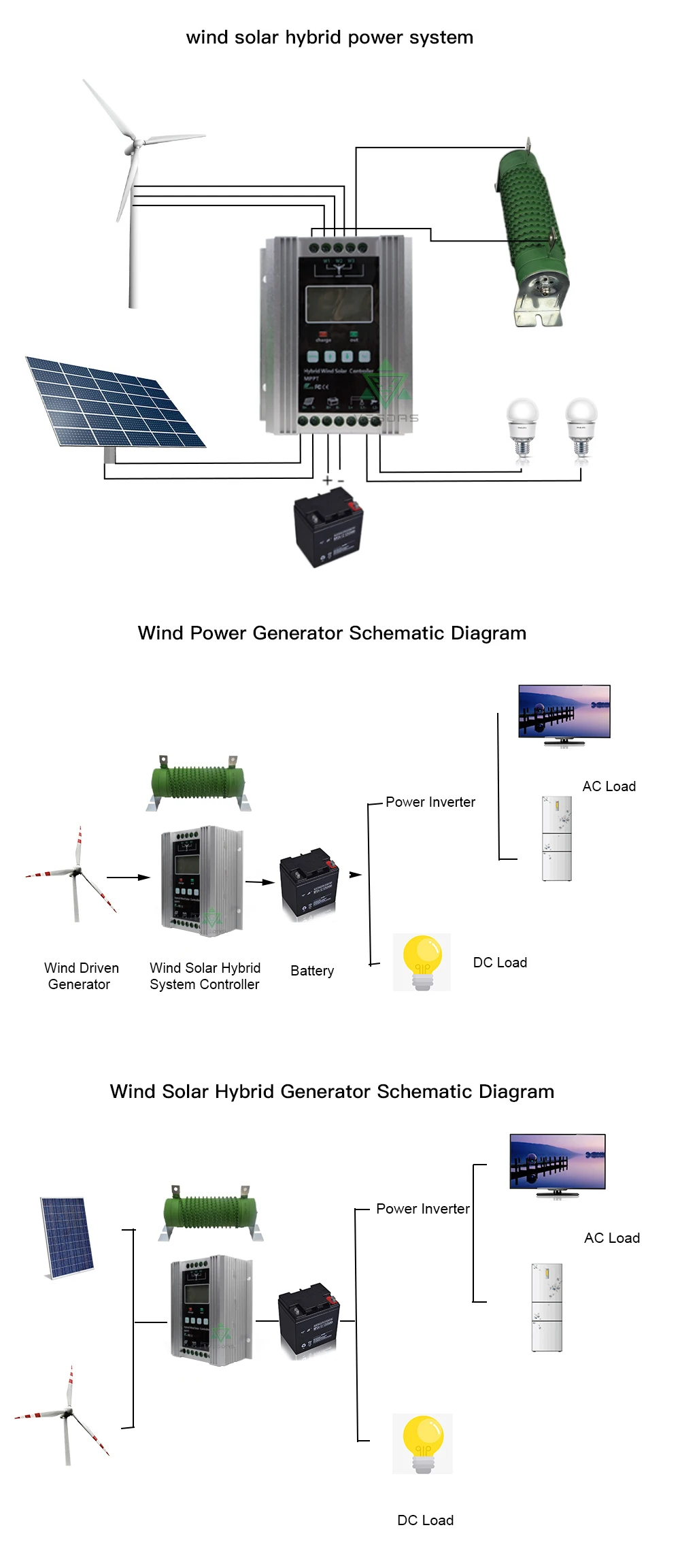

В нашей ветровой солнечной системе энергия солнечных панелей относительно энергии ветровой турбины является очень стабильным источником питания, таким образом, у нас был гибридный контроллер с ветровой солнечной батареей, в основном для ветровой турбины, технология подзарядки booster MPPT и функция бесступенчатой разгрузки, а из-за солнечных панелей по-прежнему используются простые и эффективные технологии зарядки PWM.

Усилитель MPPT в основном в течение большей части времени во многих частях энергии ветра недостаточно для поддержки генератора в состоянии зарядки аккумулятора, специфический принцип работы: ветровая турбина при условии скорости ветра достигает номинальной скорости ветра, Полученное напряжение и мощность не достигают номинальной мощности, мы через ветряную турбину в реальном времени путем бустерной цепи напряжения и тока от повышающего напряжения до напряжения батареи к системным требованиям, используя алгоритм MPPT программного обеспечения, ветровая турбина использует как можно больше энергии.

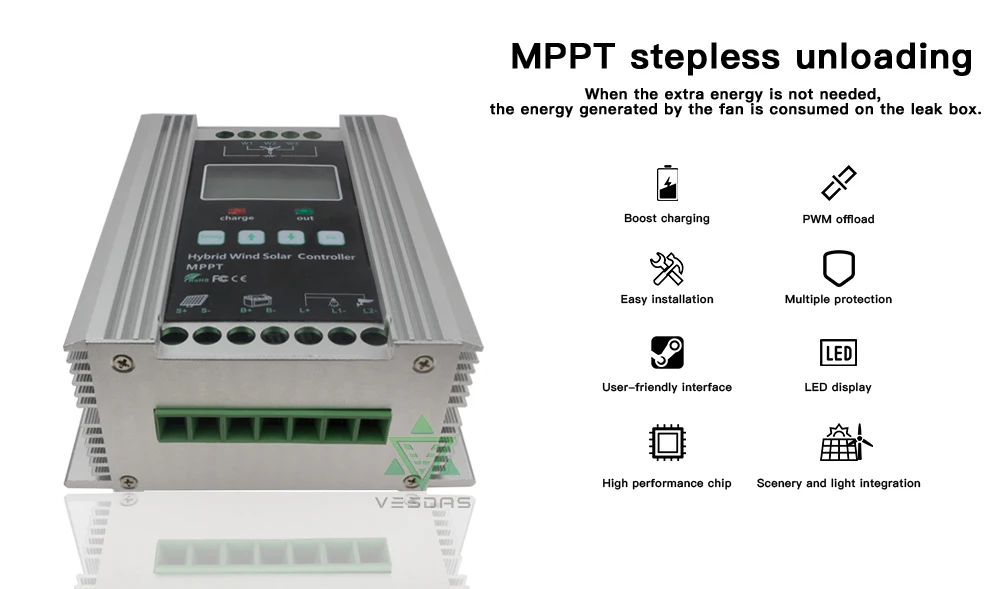

Бесступенчатая функция разгрузки в основном нацелена на первый чехол, когда не требуется дополнительная энергия, будет генерировать потребление энергии ветровой турбины на разгрузочном устройстве, контроллер выделяет порт подключения разгрузочного устройства, пользователь может быть выбран в соответствии с фактическим состоянием при выборе и покупке, мы предлагаем в хороших ветровых условиях, Например, для береговой и Западной зоны пусто, вы должны настроить разгрузку; В некоторых внутренних районах, где условия ветра в целом, Мы также рекомендуем попробовать настроить разгрузку.

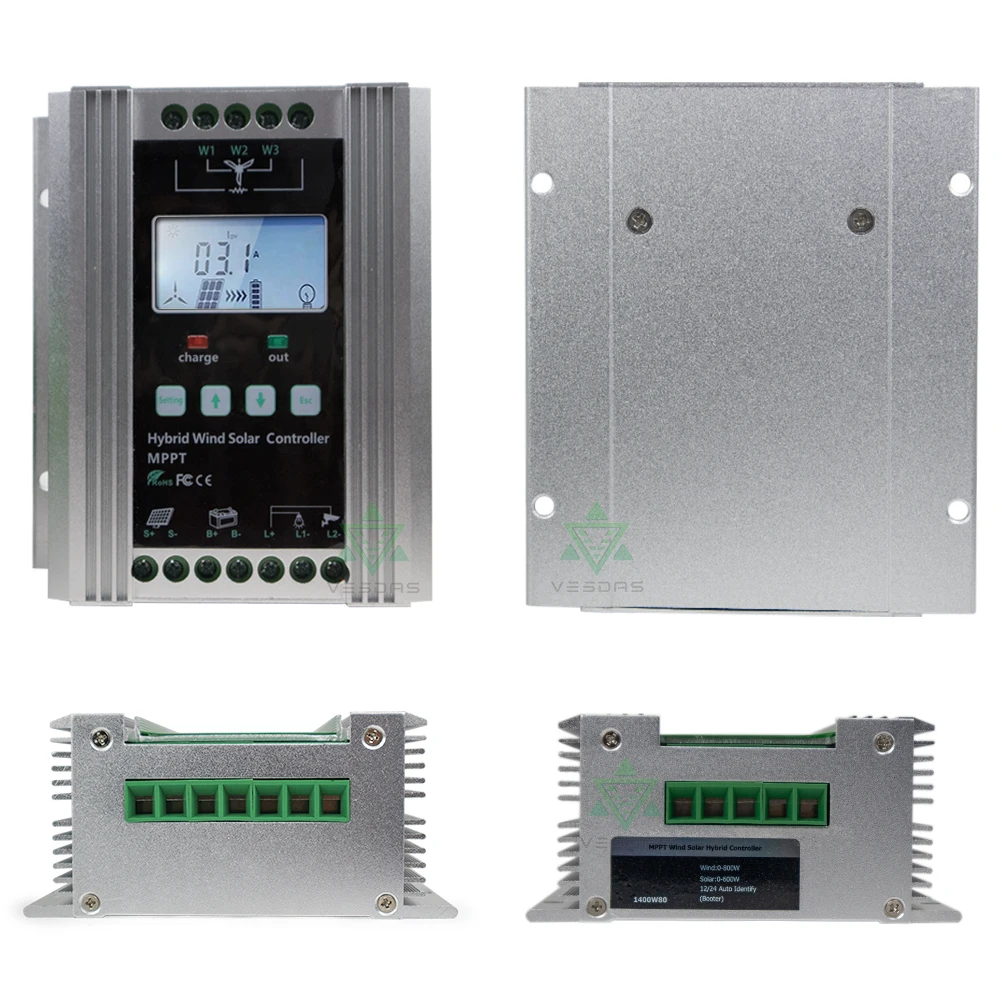

Размеры:

Индикация состояния:

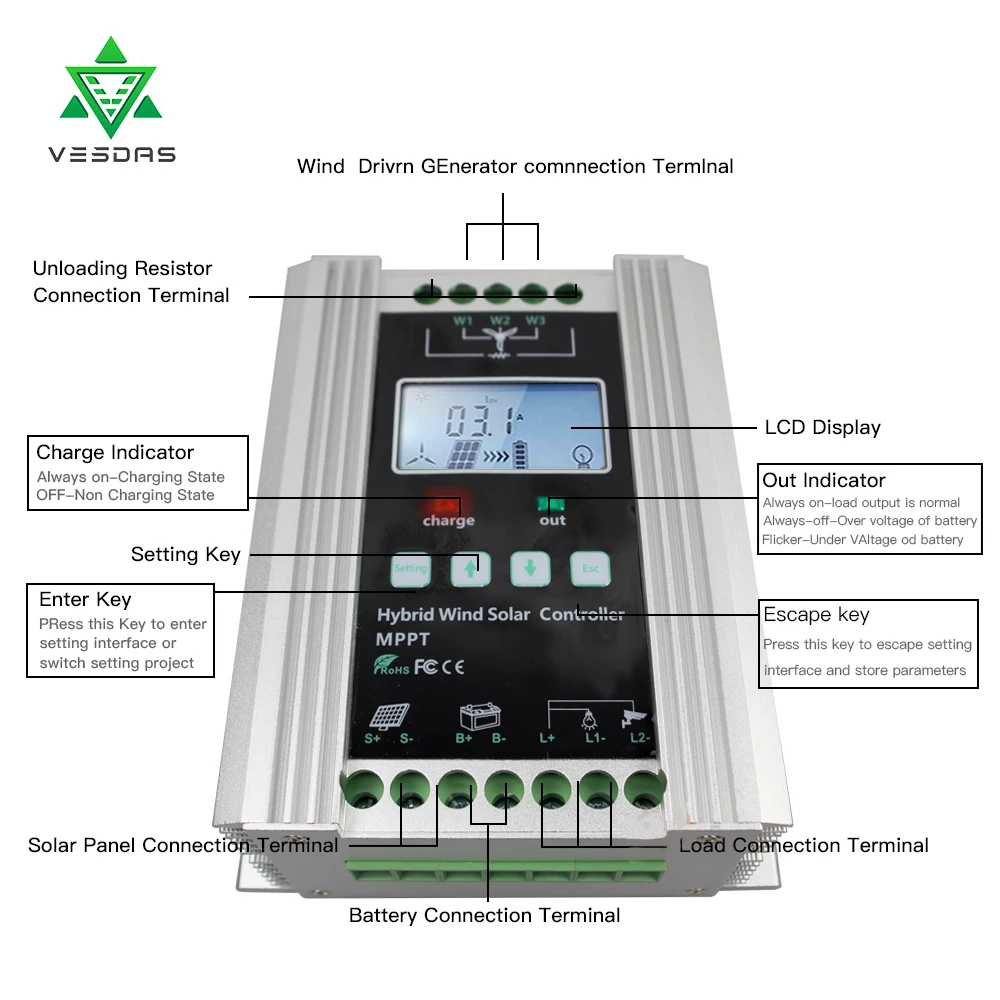

Инструкции по кнопкам

Button1: Нажмите эту кнопку для ввода интерфейса настройки или программы настройки переключателя;

Button2: Нажмите эту кнопку, чтобы переключиться на виды страниц, в интерфейсе настройки Нажмите эту кнопку, чтобы уменьшить значения параметров, шаг 0,1 в.

Button3: Нажмите эту кнопку, чтобы переключить просмотр на видах страницы, в интерфейсе настройки Нажмите эту кнопку, чтобы увеличить значение параметра, шаг 0,1 в.

Button4: Нажмите эту кнопку, чтобы выйти из интерфейса настройки и сохранить параметры.

ЖК-экран (интерфейс по умолчанию)

Для пользователя в соответствии со спецификациями, general автоматически входит в следующий интерфейс

Параметры для просмотра

Нажмите клавишу «вниз», чтобы просмотреть зарядный ток ветровой турбины «IWind turbine», ток солнечной зарядки «Ipv», нажмите кнопку «вверх», чтобы вернуться к интерфейсу параметра.

Вышеуказанные три страницы, известные как страницы для просмотра, когда минуты не работают с кнопками контроллера, ЖК-светильник автоматически погаснет. После нажатия любой кнопки снова загорится задний светильник и непрерывно в течение одной минуты.

Параметры:

Нажмите клавишу «Ввод», контроллер входит в интерфейс набора параметров, как показано на рисунке infollowedpic, на этот раз можно установить значение напряжения зарядки, пользователь может нажать или нажать клавишу каждый раз, когда вы нажимаете увеличение или уменьшение 1 в, настройте законченный, пользователь может нажать клавишу ESC для выхода, чтобы просмотреть первую страницу, Также можно продолжать нажимать Enter, чтобы перейти к следующему проекту, как указано выше.

Использование окружающей среды

1. Должны быть в чистой сухой проветриваемой среде.

2. Избегайте прямых солнечных лучей и солнца, дождя, влажного тумана окружающей среды.

3. Чтобы избежать попадания пыли в почву, пыли в окружающую среду.

4. Батарея должна находиться вдали от 0,5 м или больше.

5. Строго запрещено во взрывоопасных газовых средах, для защиты от пламени и искры!

6. Температура окружающей среды-25 градусов-+ 50 градусов.

7. Относительная влажность воздуха менее 85% (25 градусов plusmn 5 градусов).

Безопасность и защита:

Контроллер имеет солнечную энергию, встречную атаку, обратное подключение батареи, разомкнутую цепь батареи, защиту от молнии, скорость ветра и защиту от перенапряжения.

Примечание: Защита от молнии относится к последнему уровню защиты, оборудованию, необходимому для зон, подверженных воздействию молнии, необходимо использовать специальную многоступенчатую систему защиты от молний устройства и т. д. Если пользователь имеет это требование, необходимо увеличить соответствующую стоимость системы распределения и указать, когда вы его заказываете.

Установка
