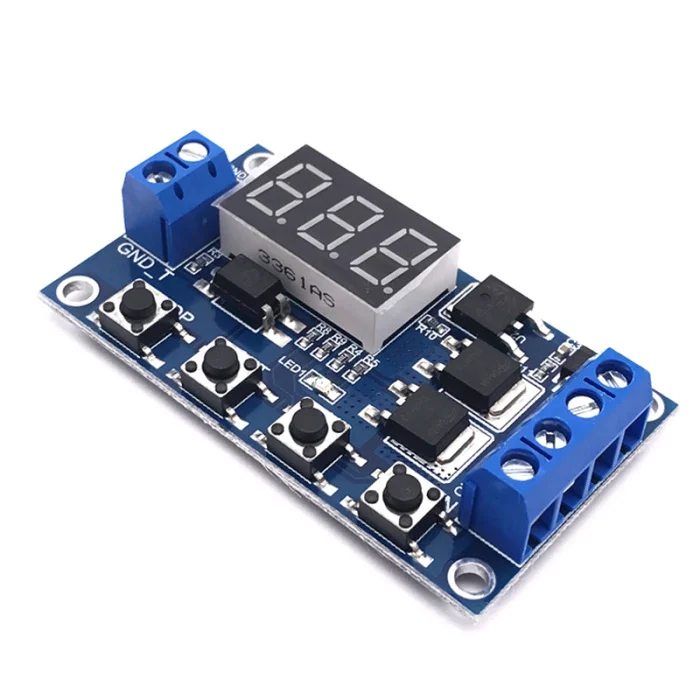

Цикл запуска таймер выключатель задержки 12 24 В печатная плата модуль управления

Корпус, td, th { Шрифт: Verdana, Geneva, sans-serif; Размер шрифта: 16px; Цвет: #636363; } Долл. США Тела { Наценка слева: 0px; Верхняя часть: 0px; Наценка: 0px; Запас: 0px; } Долл. США { Цвет: #636363; Текст-украшение: нет; } Долл. США A: hover { Текст-украшение: нет; Цвет: #636363; } Долл. США A: Активный { Текст-украшение: нет; Цвет: #636363; } Долл. США Em { Цвет: # BD1A1D; Стиль шрифта: Обычный; Шрифт-Вес: 700; } Долл. США Цикл запуска таймер переключатель задержки 12 24V печатная плата MOS модуль управления трубкой AUG889
Описание: Особенности:
100% новый и высокое качество
Материал: электрические компоненты
Количество: 1 шт.
Цикл запуска таймер переключатель задержки печатная плата MOS модуль управления трубкой 12 24V
Цикл запуска таймер переключатель задержки монтажная плата, двойной МОП-трубчатая плата управления вместо релейного модуля 12 24V
Описание продукта:
Частые высокочастотные цепи для достижения быстрого выключения неограниченное количество раз
Два-MOS параллельный активный выход, более низкое сопротивление, более ток, сильная мощность
Модуль хит продаж
Интерфейс четкий и простой, мощный, почти отвечает всем потребностям
Есть функция остановки ключа (кнопка остановки), с защитой от обратной полярности, обратная полярность не горит
Увеличенный режим сна включен после, без какой-либо операции в течение 5 минут, Выключите монитор автоматически
Ни одна клавиша для выхода из спящего режима
Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга, были сохранены
Настройка параметров автоматического отключения питания
Режим работы
Режим P1: сигнал триггера, реле включается в режиме OP, а затем отключается; В режиме OP следующим образом
P1.1: Недопустимый сигнал срабатывает снова
P1.2: Повторный сигнал синхронизации срабатывает снова
P1.3: сигнал сброса срабатывает снова, реле выключено, остановить часы
P-2: к сигналу триггера, реле после выключения времени CL, время проводимости реле OP, после завершения подсчета, реле отключения
P3.1: после включения триггерного сигнала в реле время работы, Выключение времени CL, затем рабочий цикл, внутренняя петля снова к сигналу, реле выключено, Остановка часов; могут быть установлены циклы (ЛОП)
P3.2: после включения питания без запуска сигнала, реле включается в режиме ожидания, реле выключено в режиме CL, цикл работы; Могут быть установлены циклы (LOP)
P-4: Функция удержания сигнала, если есть время срабатывания сигнала, реле остается включенным; Когда сигнал исчезает, после синхронизации реле отключения OP; Период таймера, затем сигнал, сроков будет очищен

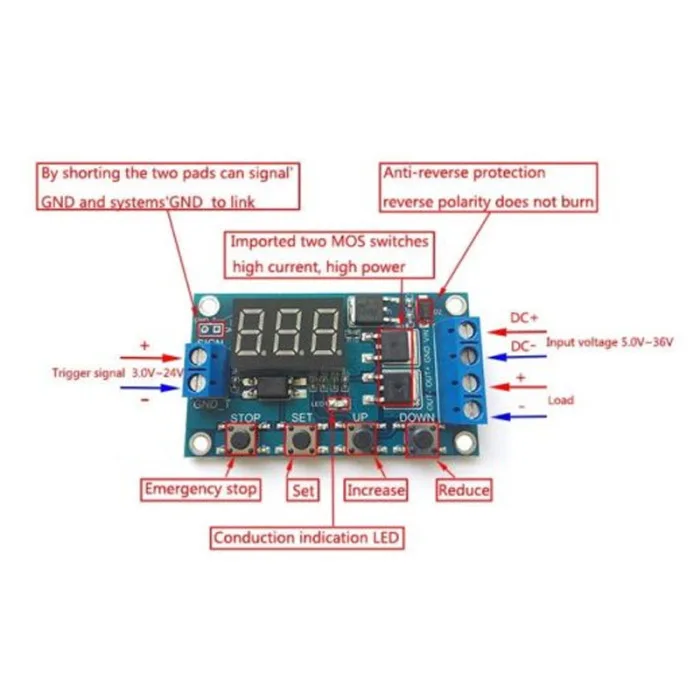

Источник триггера: высокоуровневый триггер DC 3,0 V-24V без общей наземной системы для улучшения способности системы анти-помех также может быть самозамыканием общей земли
Выходная мощность: постоянный ток 5 В-при 36 В, 15A непрерывный ток при комнатной температуре, мощность 400 Вт вспомогательные условия охлаждения, максимальный ток до 30A
Срок службы: неограниченный переключатель; Рабочая температура: -40-85 градусов Цельсия
С изоляцией оптопары, улучшенными возможностями защиты от помех, монтажными платами промышленного класса, Установите параметры после отключения питания памяти навсегда
Обратите внимание
Модуль-это активный зарядный выход, Выходная сторона (сторона нагрузки)-напряжение, равное входному клемму напряжения постоянного тока
Поляризация «DC +» + «само по себе является внутренней короткой, но «DC-» нагрузка «-» в ходе полюсов не может быть укорочена,
В противном случае нагрузка не может контролироваться ВКЛ и ВЫКЛ, нагрузка эквивалентна тому, что он перевозил электричество
Диапазон синхронизации
Как выбрать диапазон времени
После установки значений параметров на экране выбора режима с помощью короткой кнопки «стоп» выберите диапазон времени
Ххх десятичные биты, диапазон времени: от 1 секунды до 999 секунд
X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд
X.X.X. десятичная полная яркость, диапазон синхронизации: от 1 минуты до 999 минут
К примеру, вы хотите, чтобы настроить OP составляет 3,2 секунд, затем переместите знака после запятой до десяти, цифровой дисплей 03,2
Описание параметра: OP-time, CL off time, LOP cycles 1-999 раз, "---" представляет бесконечную петлю
Эти параметры независимы друг от друга, но каждый из этих параметров, например, общий режим устанавливается в P1.1 Время работы составляет 5 секунд, пользователь хочет переключиться в режим P1.2, затем введите параметры P1.2, OP также будет 5 se
В основном интерфейсном дисплее 000 нажмите кнопку SET, чтобы отобразить OPCL, LOP и соответствующее время XXX
Например, если шаблон только в режиме OP P1.1, P1.2, P1.3, то нажмите кнопку SET, чтобы отобразить только OP и соответствующее время
Если шаблон имеет режим OP, CL, LOP, например P3.1, P3.2, нажмите кнопку SET, чтобы отобразить OP и соответствующее время, CL и соответствующее время, LOP и соответствующее количество раз
После установки параметра mode в главном интерфейсе с помощью короткой кнопки SET, чтобы легко увидеть текущий набор режимов, очень удобно
Как установить параметры
Во-первых, определите режим работы реле
В зависимости от режима реле, в главном интерфейсе (мощность модуля, мигает текущий Рабочий режим (режим по умолчанию P1.1), затем введите основной интерфейс «удерживайте кнопку SET в течение 2 секунд после выхода», чтобы войти в интерфейс выбора режима, одним нажатием Кнопки вниз, чтобы выбрать режим, который вы хотите установить P1.1 ~ P-4
После выбора режима, который будет установлен (например, P3.2) нажмите кнопку set, чтобы установить соответствующие параметры, затем параметры, которые будут установлены во время включения мигает OP, CL время выключения, циклы LOP "---" предназначены для неограниченного цикла вверх, вниз для регулировки значения, поддержка длительного нажатия (Быстрое увеличение или уменьшение) и нажмите (увеличение или уменьшение одного блока); Установка значения параметра коротким нажатием кнопки стоп, чтобы выбрать положение десятичной точки, Выберите диапазон времени (соответствующего времени 0,1 секунд до 999 минут); Короткое нажатие клавиша настройки, чтобы установить следующий параметр в текущем режиме процесс выше
После настройки параметров выбранного режима хорошо, нажмите кнопку SET в течение 2 секунд после выхода, в данный момент режим set будет мигать, а затем вернуться на главный экран, набор параметров
Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле, ясно
Экран выбора режима: Нажмите и удерживайте нажатие, чтобы войти, после завершения настройки нажмите клавишу SET для выхода и возврата к основному интерфейсу
Кнопка стоп расширения функций
Реле включить режим
ВКЛ: внутреннее реле времени позволяет проводить
Выключение: реле, запрещающее проводимость, всегда выключено
В главном интерфейсе нажмите кнопку стоп, чтобы переключиться между включением и выключением, текущее состояние мигает, а затем вернитесь к основному интерфейсу для этой функции-функция аварийной остановки, реле отключения ключа закрыто
Спящий режим
C-P режим сна: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, нормальная работа программы
О-Д нормальный режим: цифровой дисплей всегда включен
Нажмите кнопку стоп в течение двух секунд после выхода, чтобы переключить C-P и режим O-d, в котором текущее состояние мигает, а затем вернуться на главный экран


Посылка включает в себя: 1 x цикл запуска таймер переключатель задержки
