TMO350 OTDR 38/35/36 дБ TMO-350 серия оптический временной рефлектометр SC/FC UPC APC мульти-длина

TMO350 OTDR 38/35/36 дБ TMO-350 серия оптический временной рефлектометр SC/FC UPC APC мульти-длина

· Сопутствующий продукт ·

· Спецификация ·

Характеристики:

Мы заверяем вас, что качество нашей продукции гарантирует, что мы предоставим вам лучший сервис, чтобы обеспечить самую быструю доставку, наиболее безопасный способ доставки товара в ваши руки! Если у вас есть какие-либо вопросы после получения продукта или у вас есть проблемы с качеством, пожалуйста, не паникуйте, не стесняйтесь отправлять споры, пожалуйста, свяжитесь с нашей службой поддержки клиентов, мы дадим вам наиболее удовлетворительный ответ! Приятных покупок, большое спасибо

Характеристики продукта

Введение

TMO350 серия оптический галстук домен рефлектометр (OTDR)-это новое поколение интеллектуального счетчика для обнаружения волоконных систем связи. С популяризацией строительства оптической сети в городах и странах, измерение оптической сети стало коротким и рассеянным, TMO350 специально разработан для такого вида применения, его экономичный, а также имеет выдающуюся производительность.

Особенности

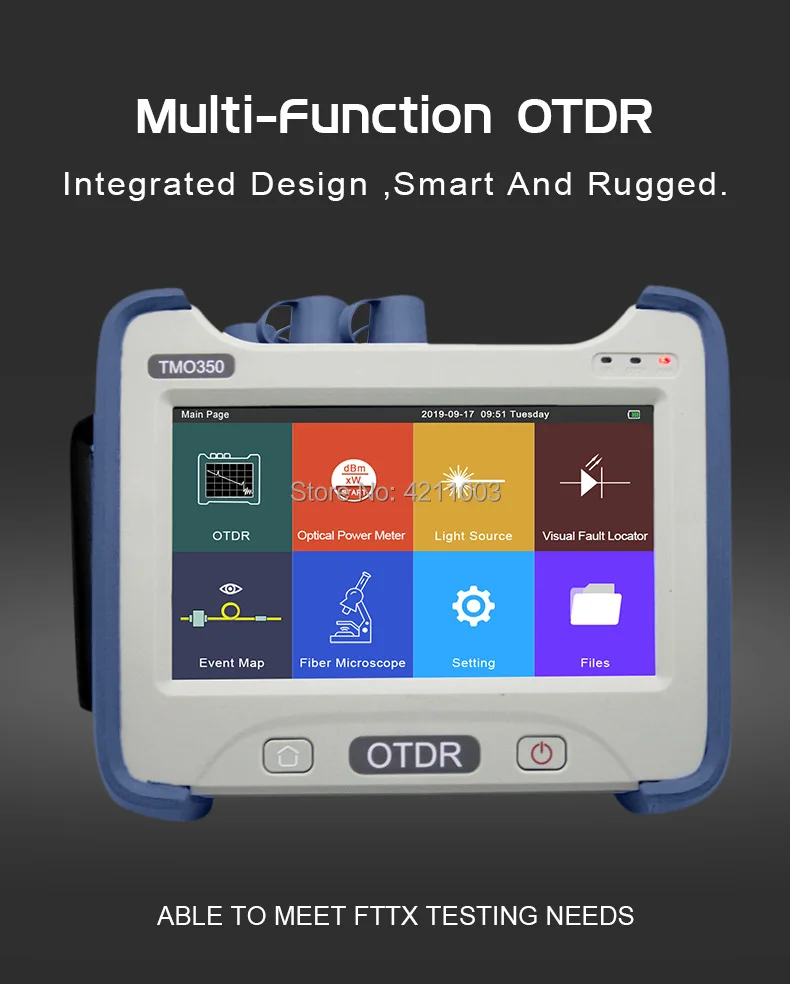

U интегрированный дизайн, умный и прочный.

U небольшой и светильник, легко носить с собой.

U 1625nm онлайн модуль обнаружения с фильтром доступен как вариант для онлайн-обнаружения FTTx/PON.

Многомерный режим u, простой в использовании, завершение измерения одной кнопкой.

Функция измерения в реальном времени, Удобно контролировать процесс сращивания.

U внутренний Большой мощный Визуальный Лазерный источник для точного позиционирования более близкой точки неисправности.

U внутренний-5 дБм стабильный лазерный источник.

Функция u Warnning может предотвратить повреждение модуля OTDR оптическим сигналом.

U интегрирован с 2 основными USB и одним вспомогательным USB портом, для управления ПК или подключения внешнего инструмента.

Поддержка ввода на китайском и английском языках, дружественный интерфейс, аналоговая клавиатура.

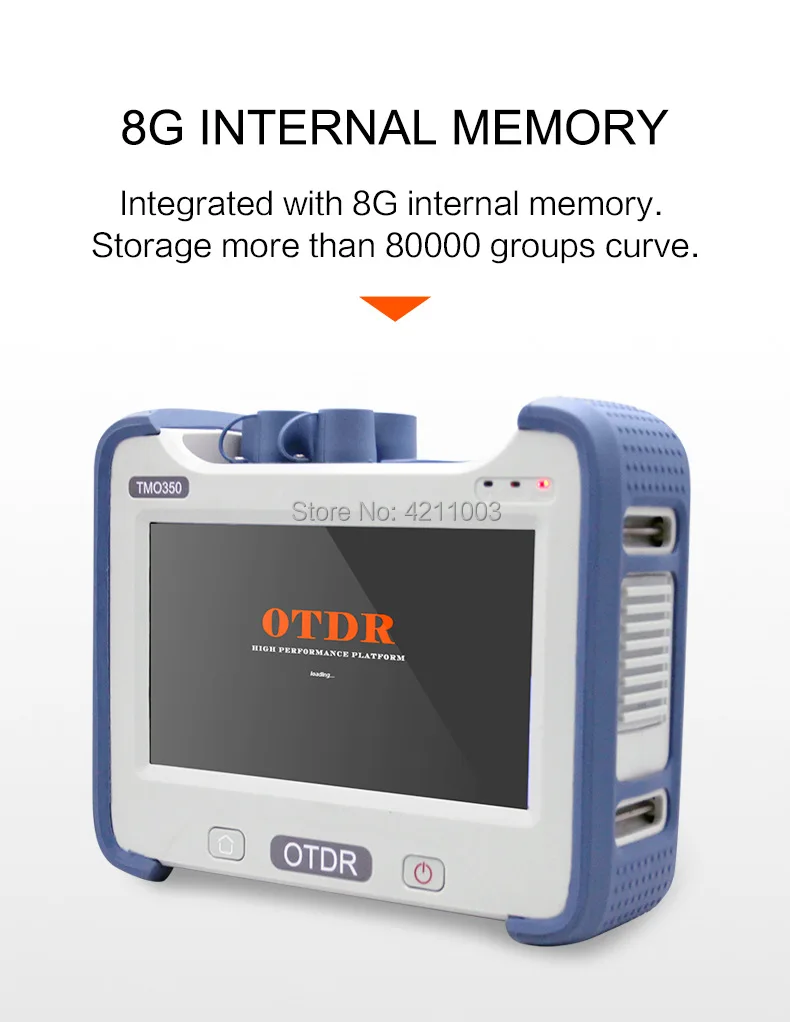

Встроенная память 8g. Хранение более than80000 групп кривой.

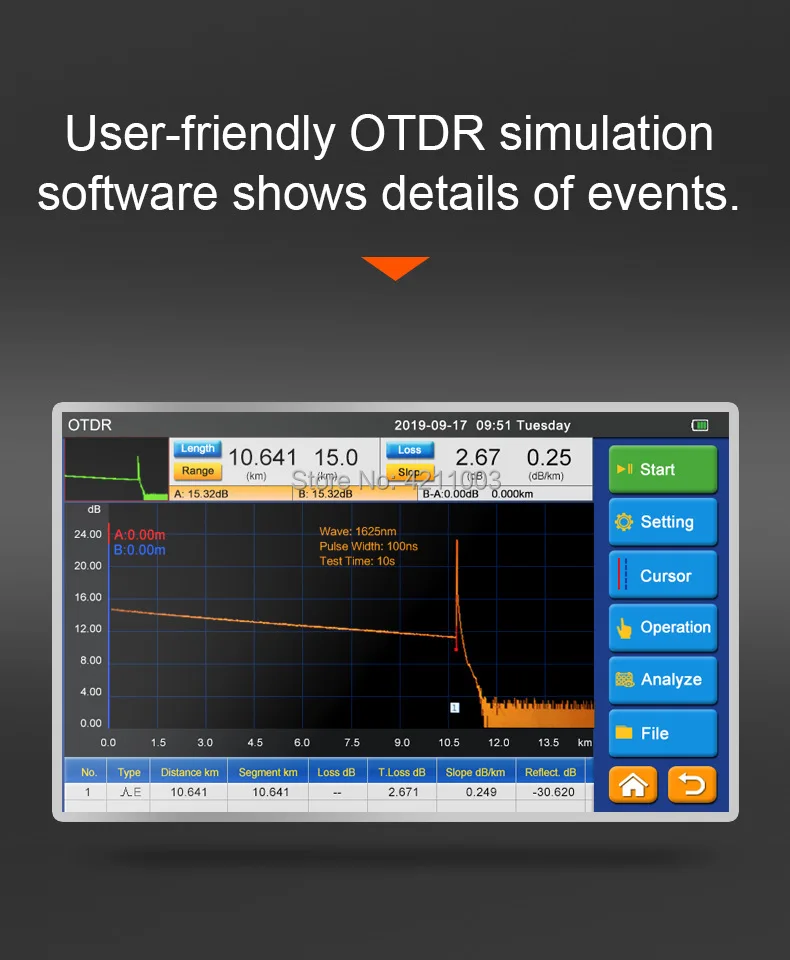

Вы предоставляете программное обеспечение для моделирования данных для обработки, создания и печати отчетов.

Батарея u показывает функцию.

Долгие рабочие часы для наружной работы

Функция u IOLM

Функция визуального локатора неисправностей u

U оптический измеритель мощности

U оптический светильник

U длина волны: 1310/1550нм; 850/1300нм; 1310/1550/850/1300нм; 1310/1550 нм; 1310/1490 нм

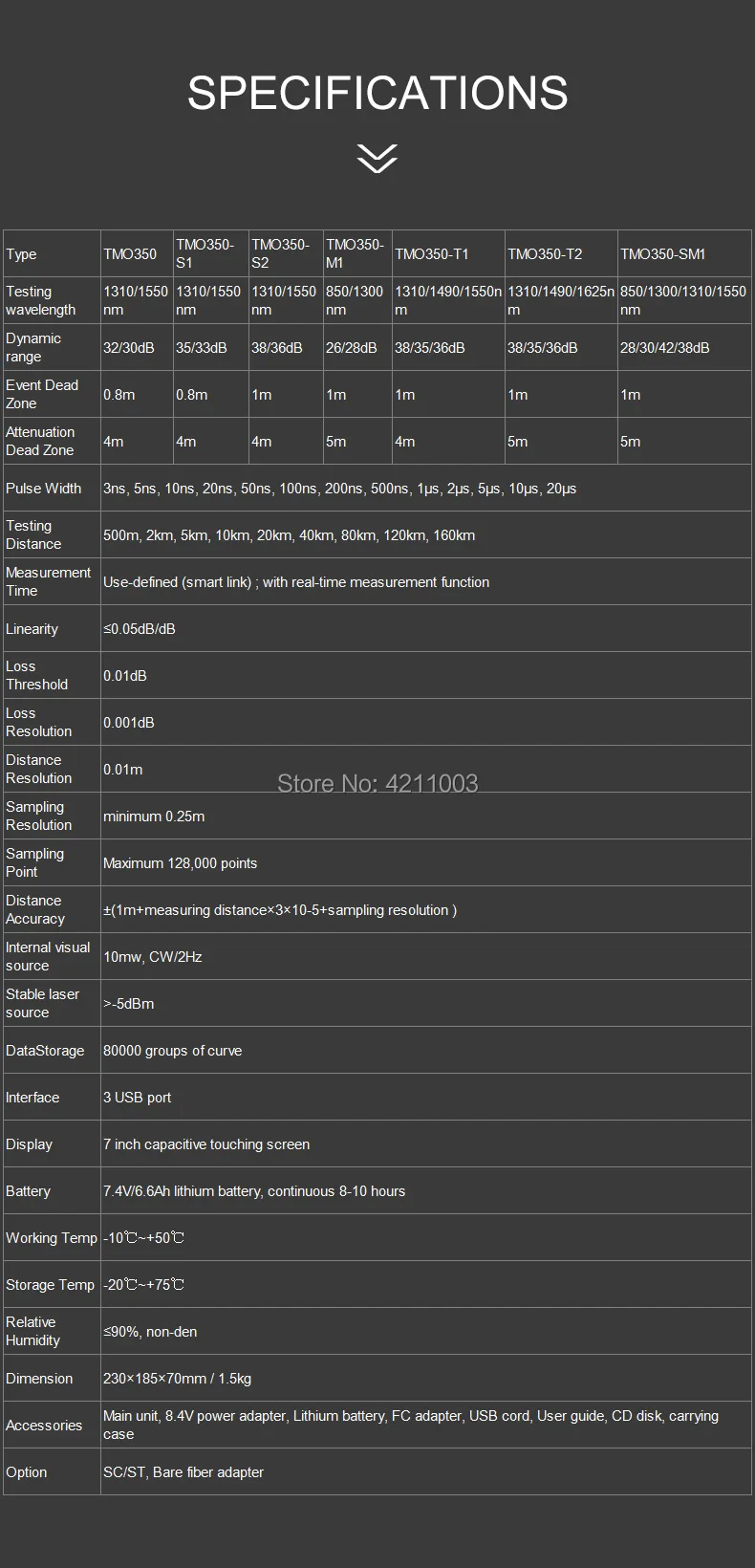

Спецификация

Тип

TMO350-S0

TMO350-S1

TMO350-S2

TMO350-M1

TMO350-T1

TMO350-T2

TMO350-SM1

Испытательная длина волны

1310/1550 нм

1310/1550 нм

1310/1550 нм

850/1300нм

1310/1490/1550 нм

1310/1550/1625 нм

850/1300/1310/1550 нм

Динамический диапазон

32/30dB

35/33 дБ

38/36 дБ

26/28dB

38/35/36dB

38/35/36dB

28/30/42/38dB

Мертвая зона событий

0,8 м

0,8 м

1 м

1 м

1 м

1 м

1 м

Затухание мертвая зона

4 м

4 м

4 м

5 м

4 м

5 м

5 м

Ширина импульса

3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs

Расстояние тестирования

500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км

Время измерения

Использование-defined (smart link) ; С функцией измерения в реальном времени

Линейность

≤ 0. 05дб/дБ

Порог потери

0,01 дБ

Разрешение потери

0001 дБ

Разрешение расстояния

0,01 м

Разрешение выборки

Minimum0.25m

Точка выборки

Максимальное 128000 точек

Точность расстояния

±(1 м + измерение distance× 3 × 10-5+ Разрешение выборки)

Внутренний визуальный источник

10 мВт, CW/2 Гц

Стабильный лазерный источник

>-5dBm

DataStorage

80000 групп кривой

Интерфейс

3 USB порта

Дисплей

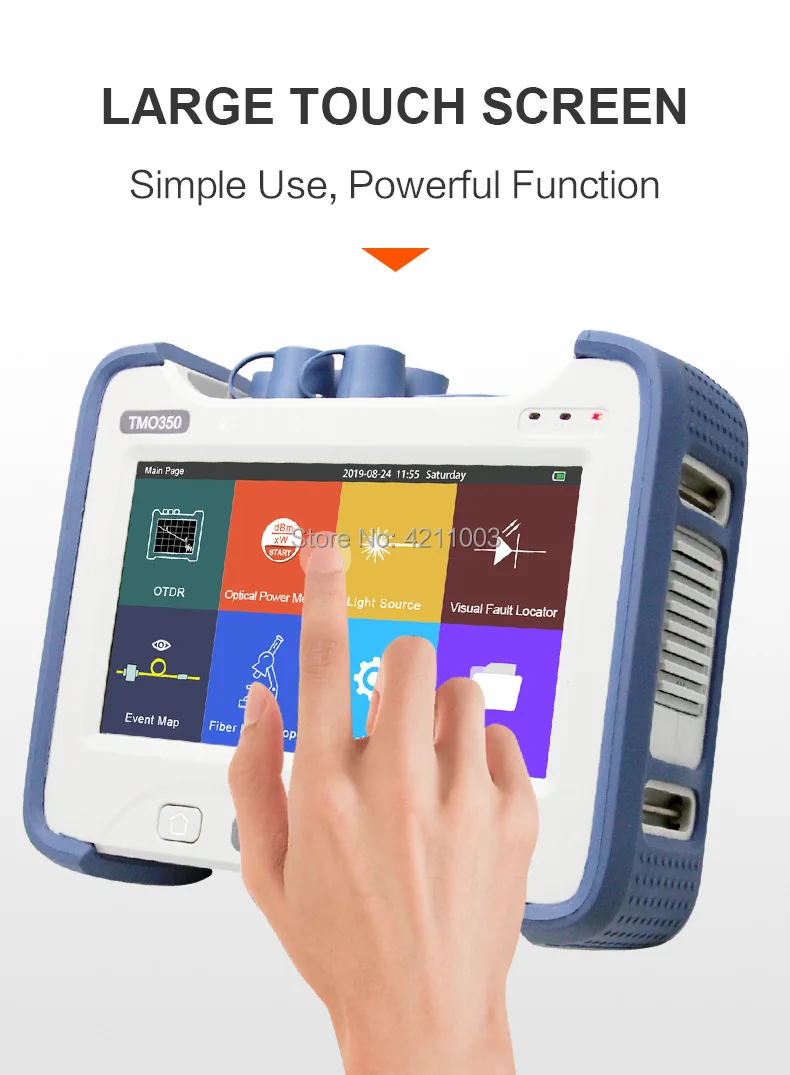

7 дюймов емкостным сенсорным экраном

Аккумулятор

7,4 В/6.6Ah литиевая батарея, непрерывный 8-10 часов

Рабочая температура

-10 ℃ ~ + 50 ℃

Температура хранения

-20 ℃ ~ + 75 ℃

Относительная влажность

≤ 90%, без den

Размеры

230 × 185 × 70 мм/1,5 кг

Аксессуары

Основной блок, 8,4 в адаптер питания, литиевая батарея, FC адаптер, USB шнур, руководство пользователя, CD диск, чехол для переноски

Вариант

SC/ST, оптоволоконный адаптер

Дополнительные функции:

Оптический измеритель мощности:850/1300/1310/1490/1550/1625 нм; -70 ~ + 10 дБ или-50 ~ + 26 дБ

Источник оптического светильник: 1310/1550 нм

Применение

Вы измеряете потерю точек сращивания, оптических соединителей и адаптеров.

Вы измеряете потерю одного волокна или кабеля.

Измерьте длину кабеля, установите разныеОгнеупорный ИндексДля различных волокон.

Найдите положение сломанной точки, оптического разъема и адаптера.

Вы измеряете дискретное соотношение отражения между точками SR.

Вы измеряете обратную потерю для всей оптоволоконной цепи, включая соединительные точки и точки s.

Информация о заказе

Тип

Испытательная длина волны

Динамический диапазон

Событие/затухание мертвых зон

TMO350-S0

1310/1550 нм

32/30dB

0,8/4 м

TMO350-S1

1310/1550 нм

35/33 дБ

0,8/4 м

TMO350-S2

1310/1550 нм

38/36 дБ

1/4 м

TMO350-S3

1310/1550 нм

42/40 дБ

1/5m

TMO350-T1

1310/1490/1550 нм («F» означает с фильтром)

38/35/36dB

1/5m

TMO350-T2

1310/1550 нм («F» означает с фильтром)

38/35/36dB

1/5m

TMO350-M1

850/1300нм

26/28dB

1/5m

TMO350-SM1

850/1300/1310/1550 нм

26/30/42/48dB

1/4 м

TMO350-F1

1310/1490/1550/1625 нм

35/33/34/34dB

1/4 м
