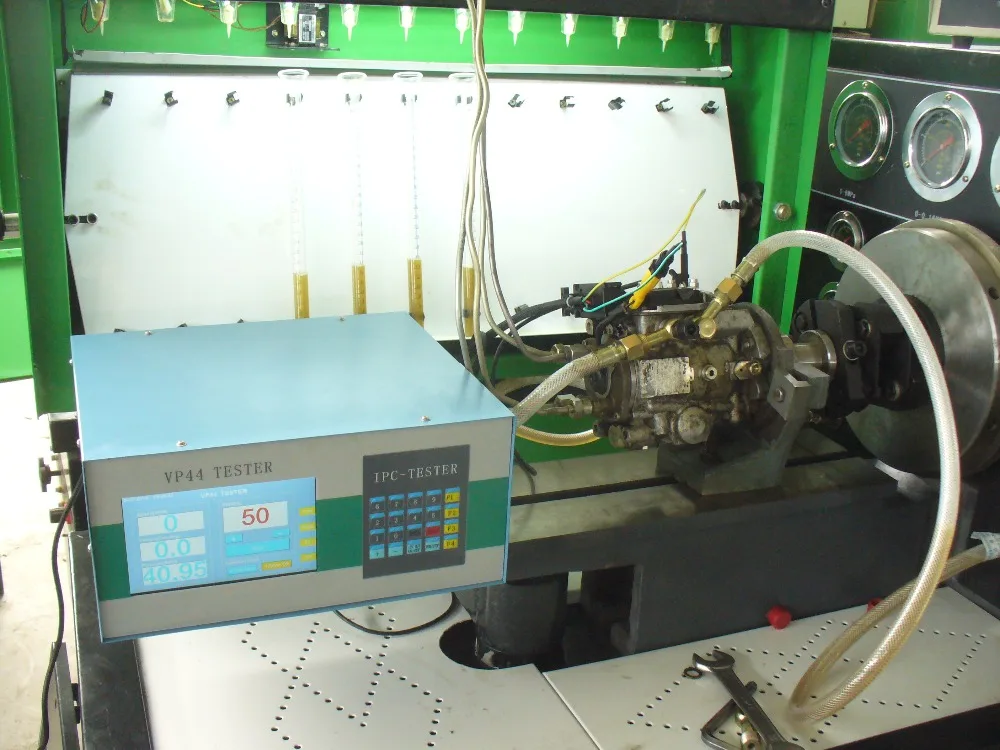

Автомобильный датчик тестер-симулятор pump vp44 тестер edc симулятор от производителя

Автомобильный датчик тестер-симулятор pump vp44 тестер edc симулятор от производителя

Автомобильный датчик тестер-симулятор насоса vp44 тестер edc симулятора от производителя

Интеграция зрелых технологий для тестирования всех типов инжекторов и насосов common rail B Och, D elphi, D enso и S iemens.

Устройство использует высокоточный, высокомощный выключатель, и цепь защиты от перегрузки по току, которая может защитить устройство, не может быть повреждена,

При возникновении перегрузки по току и короткого замыкания, и напоминаем пользователю, что топливный насос поврежден.

Схема управления и вывода использует высокочастотное оборудование для обеспечения точности выходного напряжения и синхронизации времени.

Устройство также может регулировать механическую часть насоса VP44.

1. VP44 электронный регулятор насоса тестер с высоким качеством и низкой ценой технические данные

Электронная мощность

220V 50HZ

Выходная мощность

<200 Вт

Дисплей скорости:

Левый светильник с четырьмя цифровыми трубками Nixie

Отображение температуры:

Прямоугольный светильник с четырьмя цифровыми трубками Nixie

Диапазон скорости

0 ~ 3000р/м

Температура. Диапазон

0 ~ 99 °C

2. Инструкции по кнопкам:
Эта система включает в себя 7 кнопок, 3 из них-функциональная кнопка (переключатель, экспорт, выход), а остальные четыре-кнопки меню (скорость, температура, ↓ и ↓)

Кнопка «переключатель» используется для изменения цилиндров, is4-cylinder настройки по умолчанию, и светильник сигнала выключен. Если сигнал светильник включен, он показывает 6-цилиндровый.

"Экспорт: кнопка-это клавиша управления и вывода. Эта кнопка может управлять вращательным электромагнитным напряжением насоса VP44, эффективный сигнальный светильник.

(При стабильной скорости вращения или более 100 об/мин).

"Выход" 12 В Кнопка прямого выхода напряжения, и сигнальный светильник эффективен.

"Скорость" показывает скорость вращения испытательного стенда. При нажатии этой кнопки светильник окна и скорость вращения эффективны.

«Temp» отображает температуру масла, Нажмите эту кнопку, светильник окна и Отобразите температуру. Нажмите кнопку «скорость» и «температура»

В то же время, светильник отображает предварительный угол, он может установить предварительный угол через кнопку вверх и вниз ("↑" ↓ "),

И самый большой угол движения составляет 60 '. Он может изменить время впрыска масляного насоса, изменяя предварительный угол.

Кнопка «↑» и «↓» увеличена или минус. Он может изменить значение PWM и предварительный угол.
Примечание: Когда в правом окне отображается advance angel, значение «PWM» не может быть установлено.

Инструкции по использованию:
Контроллер на нормальном дисплее (загрузка по умолчанию: в левом окне отображается PWM, а в правом окне отображается скорость вращения.

Он может изменить значение «PWM», нажав кнопку «↑» и «↓». При изменении значения до требуемого значения нажмите кнопку «экспорт» управления выходом,

Выход эффективный. (Это запрещено использовать кнопку «экспорт» Выход PWM сигнала, когда нестабильность скорости вращения)

Нажмите кнопку «переключатель», чтобы выбрать масляные цилиндры.

Нажмите кнопку «Out», чтобы выпустить 12 В непосредственно с помощью 14 основных воздушных штепсельных вилок 3 и 4.

Поместите Местоположение датчика, после стабильности скорости, затем выберите правильный цилиндр. Для управления впрыском топливного насоса через

"Экспорт" выход идея PWM сигнал.

Когда в левом окне отображается «ErrO», указывая короткое замыкание насоса, сначала проверьте топливный насос,

Затем подключите оборудование.

3. Внешняя проводка
Черный штекер: ~ 220 В, 50 Гц
Трехъядерный авиационный разъем: датчик температуры
Четырехъядерный авиационный разъем: Датчик скорости
14 ядерный авиационный разъем: 1, 2 разъема: ШИМ выход, 3, 4 разъема: 12 в прямой выход
