Н-мостовой двигатель постоянного тока вперед и назад регулятор скорости 20А с

Н-мостовой двигатель постоянного тока вперед и назад регулятор скорости 20А с

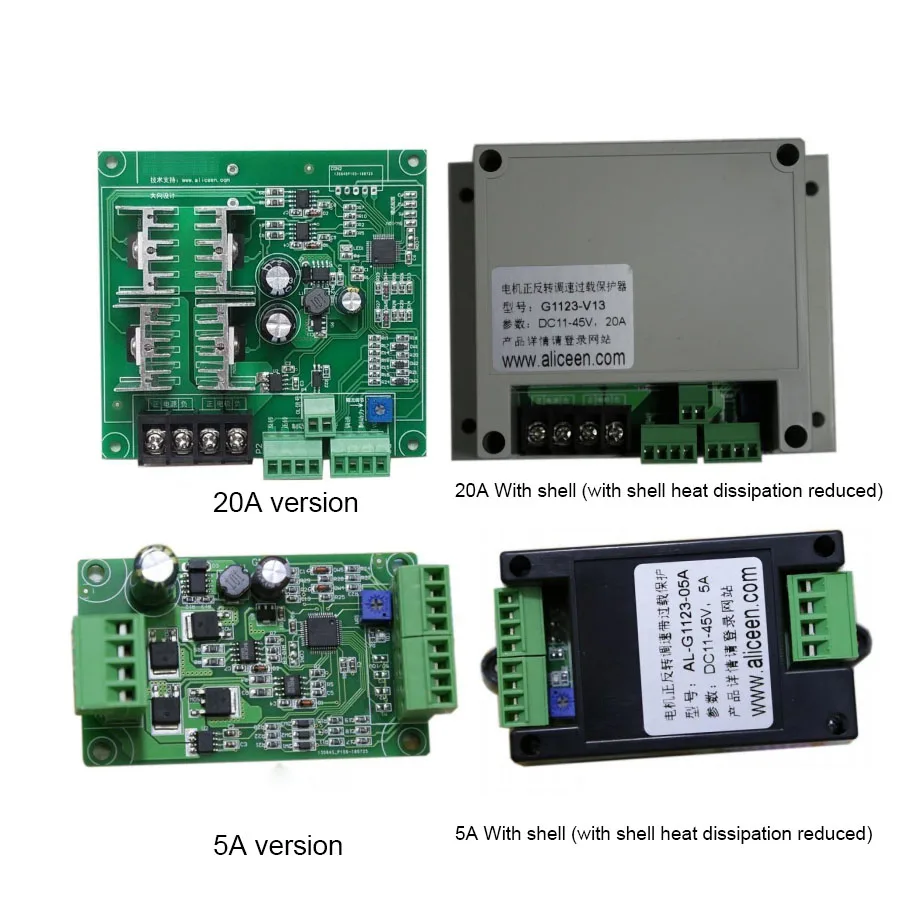

Тип 1: с текущей защитой, соответствующей оболочке 20А версии

Тип 2: с текущей защитой нет оболочки 20А версии

Тип 3: не соответствует току защиты оболочка 20А версия

Тип 4: нет защиты тока нет оболочки 20А версии

Тип 5: с текущей защитой, соответствующей корпусу 5А версии

Тип 6: с текущей защитой нет оболочки 5А версии

Тип 7: Нет токовой защиты, соответствующей оболочке 5А версии

Тип 8: нет защиты тока без оболочки 5А версия

Один 、 Функция введение

1.Контроль скорости двигателя, положительный и отрицательный контроль,Стоп-сигналОрган управления тормозом (,Защита ротора от перегрузки и перегрузки по току 。

2.Используя переключение и контроль напряжения, он может управляться с помощью внешнего потенциометра и переключателя, или withPLCInterface, или контролироваться с помощью микрокомпьютера с одним чипом 。 notes1

3.Сигнал контроля скорости и сигнал тормозной силы могут быть selected0-10Vperhaps0-5Vcontrol, удобный потенциометр, PLCOr SCM и другие соединения.

4.Материнскую плату функция защиты:Положительный и отрицательный сигналИТормозного сигналаОдновременное стоп-сигналовВ первую очередь;Одновременный ввод сигналов вперед и назад,Двигатель не работает, когда модуль находится в состоянии защиты.

5.ПределМотор ток,Не только может быть осуществлена защита от перегрузки, ток также может быть скорректированВыходВысокий крутящий момент,Это особенно практично в случае, когда мощность двигателя должна быть скорректирована! notes2

6.Можно настроить для работы в режиме:Ограничение тока от перегрузки, два режима защиты от перегрузкиEnter введите текущее ограничивающее состояние, или состояние выключения защиты выдает сигнал перегрузки для уведомления пользователя. 。

7.Положительный инверсииОграничение токаПередние Задние ТормозаОграничение токаОтОтрегулируйте потенциометр на печатной плате,Максимальный предел рабочего тока после регулировки равен максимальному ограничению тока торможения.

8.Стоп-сигналКонцевой тормоз двигателя катушка тока, Конечно,Предотвращает сжигание тормозов на большие расстоянияИ привод. Например, подъемный поддон товаров на заводе, ограничение тока торможения также требуется во время спуска, если ток не ограничен, компоненты будут повреждены.

9.Нет релейной контактной структуры,Можно часто переключать вперед и назадБез воздействия на жизнь. notes4

10.Ограничение тока режимеОтрегулируйте соответствующуюПределЭлектрический ток, двигатель может работать в закрытом состоянии ротора в течение длительного времениБез сжигания двигателя, очень практично поддерживать крутящий момент после блокировки ротора! notes5

11.Мотор устройство плавного пускаФункция, Плавная Скорость стартаСкоростьДве передачи могут быть настроены.Стабильное напряжение питания во время запуска. Уменьшение пускового тока. Небольшая вибрация запуска двигателя. Небольшая нагрузка и длительный срок службы механической передачи.

12.ПрименениеЩетки DCДля электротехнического оборудования,Постоянный магнит и электрическое возбуждение,Мощность range1Wto300W。 Notes6

13.Управление приводом двигателя различного промышленного оборудования автоматизации, электрический инструмент, сельскохозяйственная техника, и другие случаи, которые должны контролировать двигатель постоянного тока.

Notes1: в настоящее время, большинство marketplcdirect совместимого интерфейса. Рекомендуется использовать оптрон для изоляции интерфейса с одним микрокомпьютером.

Notes2: Когда двигатель работает, основным параметром, отражающим крутящий момент является ток.

Notes3. 4: использование функции тормоза, частая быстрая и обратная функция, рекомендуется Питание от батареи, или добавить схему защиты, пожалуйста, обратитесь к инструкции по причинам.

Notes5;Производительность охлаждения внутреннего воздушного потока снижена из-за заблокированного ротора мотора, работа в этой ситуации, предельный ток ниже номинального тока, допустимого мотором.

Notes6: привод адаптацияВремя работы двигателя, в основном смотрите наТок и напряжениеПараметр,Мощность только для справки。

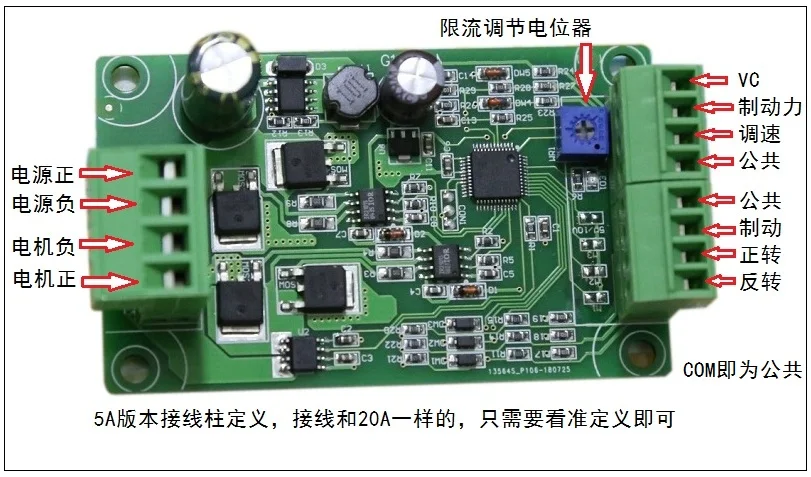

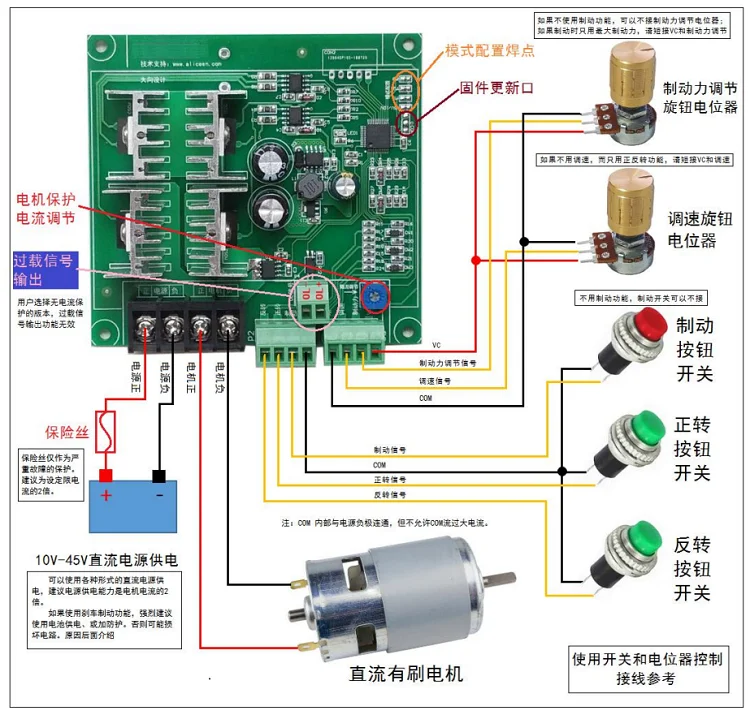

Два 、 Монтажная схема

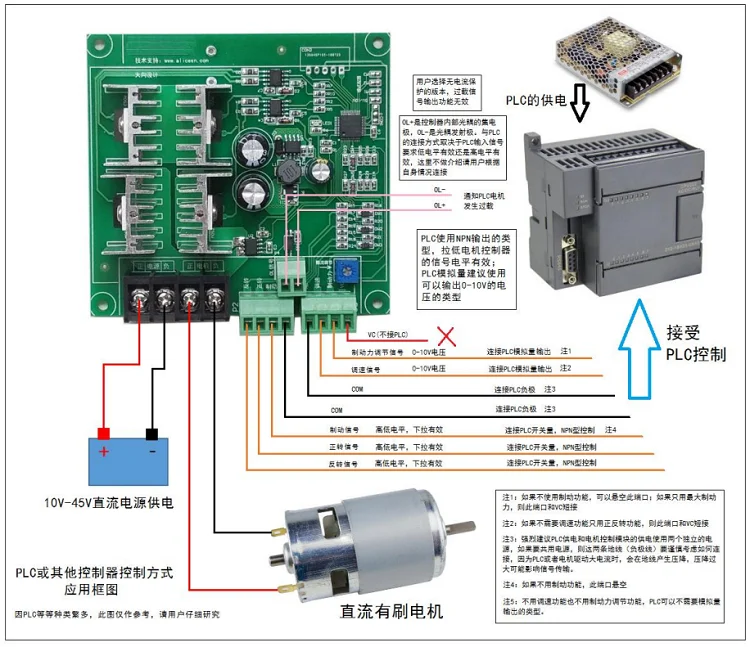

Три. Схема управления PLCEqual

Четыре, 5 вариантов схемы подключения
