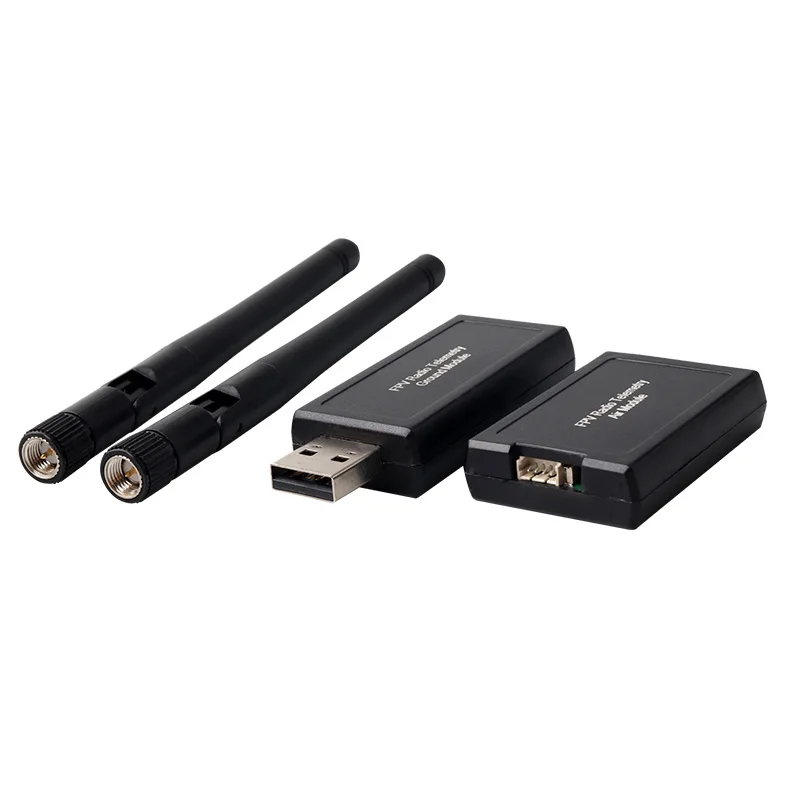

3DR 100 500 МВт радиотелеметрия 433 МГц 915 воздушная и наземная передача данных модуль

3DR 100 500 МВт радиотелеметрия 433 МГц 915 воздушная и наземная передача данных модуль

Комплект 1:100 мВт 433 МГц
Комплект 2:100 мВт  915 МГц
Комплект 3:500 мВт433 МГц
Комплект 4:500 мВт915 МГц

Описание продукта:
Новая 3DR Беспроводная передача данных/радио 433 M 500 mW RX + TX Телеметрия w/OTG для APM 2,6 2,8 Pixhawk FPV системная антенна


Ссылка с открытым исходным кодом:


3DR официальный инструкции по уходу за изделием
Https:/code.google.com/p/arducopter/wiki/APM13DRadio?hl=en


Инструмент для настройки данных: Http://vps.oborne.me/3drradioconfig.zip


Официальная версия печатной платы и схема:
Http://stuff.storediydrones.com/3DR-Radio.zip
Http:/stuff.storediydrones.com/3DR-Radio-USB.zip

Описание:
-Радиотелеметрическая система 3DR разработана как запасной радиокомплект Xbee с открытым исходным кодом, предлагающий более низкую цену, больший диапазон и превосходную производительность для радиоприемников Xbee. Он доступен в 433 МГц; и в следующих конфигурациях: последовательная плата (для воздуха) и USB (для Земли).
-Радио-это 2-полосная полудуплексная Беспроводная коммуникационная система со стандартным ttl UART интерфейс на основе HopeRF \'s HM-TRP модули канала передачи данных, и пользовательская прошивка, которая улучшает оригинальные функции и производительность модулей.
-Прошивка SiK включает загрузчик, который разрешает обновление радиопрошивки по последовательному интерфейсу, и радиопрошивку с настраиваемыми параметрами. Обновление микропрограммного обеспечения и конфигурация Полностью поддерживаются в APM Mission Planner. Настройка также возможна через команды AT.

Параметры:
Название товара: 3DR радиотелеметрический модуль
Диапазон: 915 МГц/433 МГц
Разъемы антенны: разъем RP-SMA

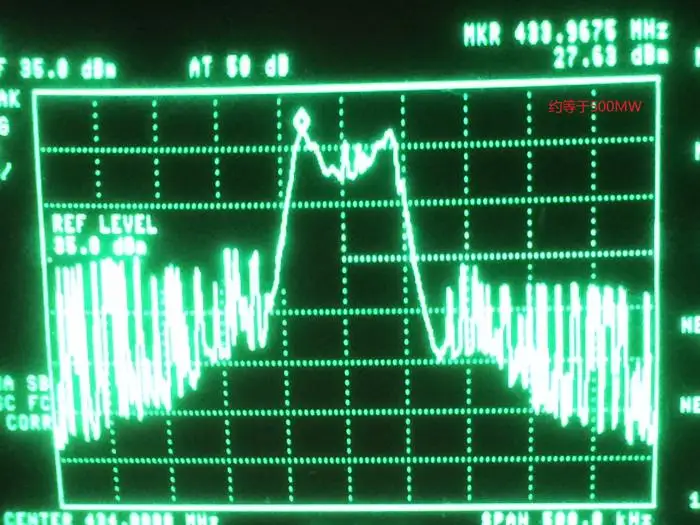

Мощность передачи: 500 мВт/100 мВт
Интерфейс: Стандартный ttl UART
Состояние подключения: светодиодный индикатор

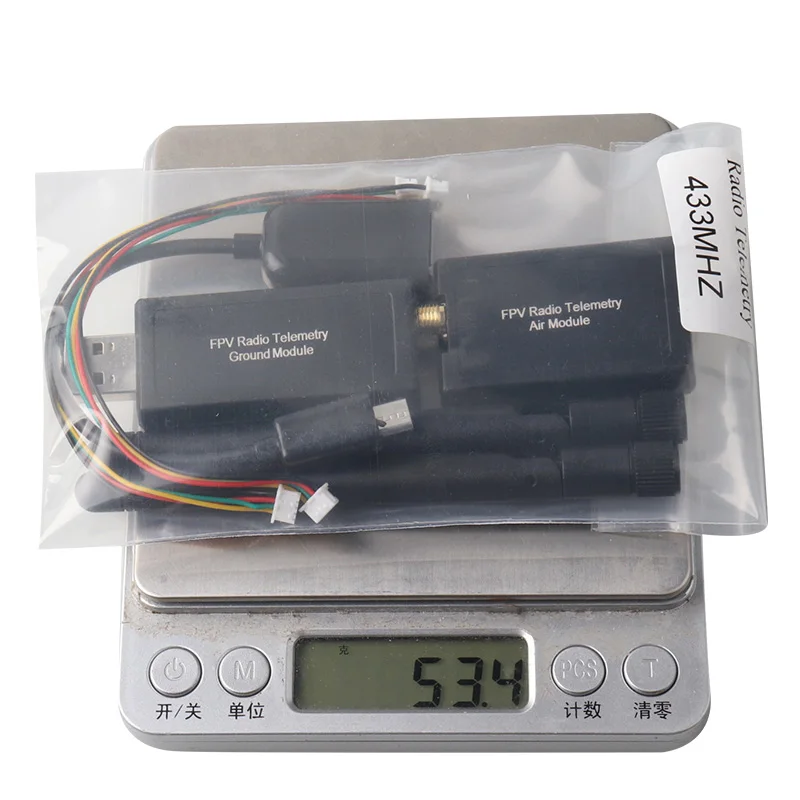

Вес нетто: 63 г

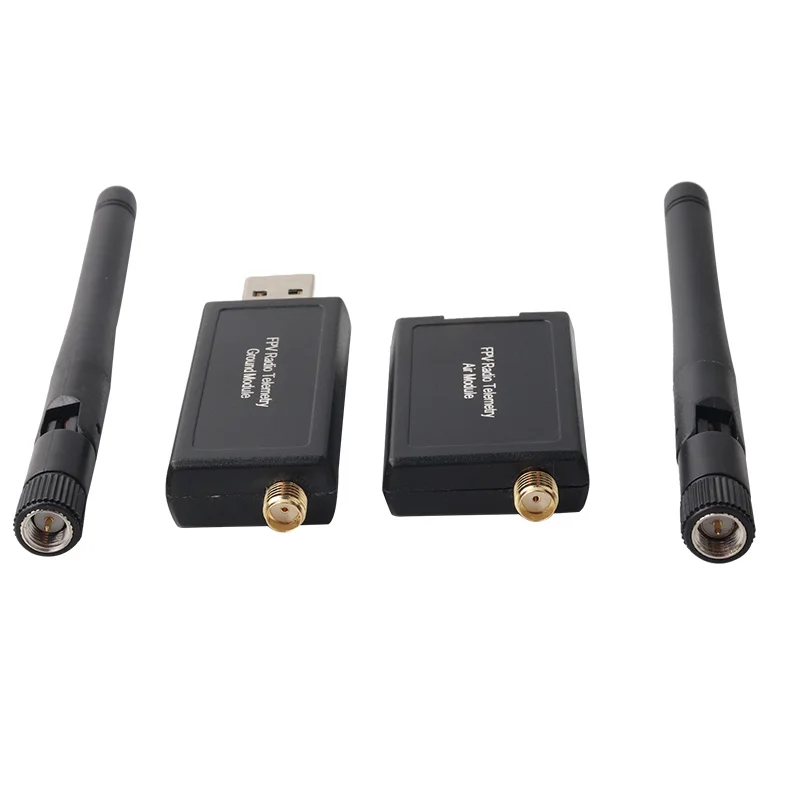

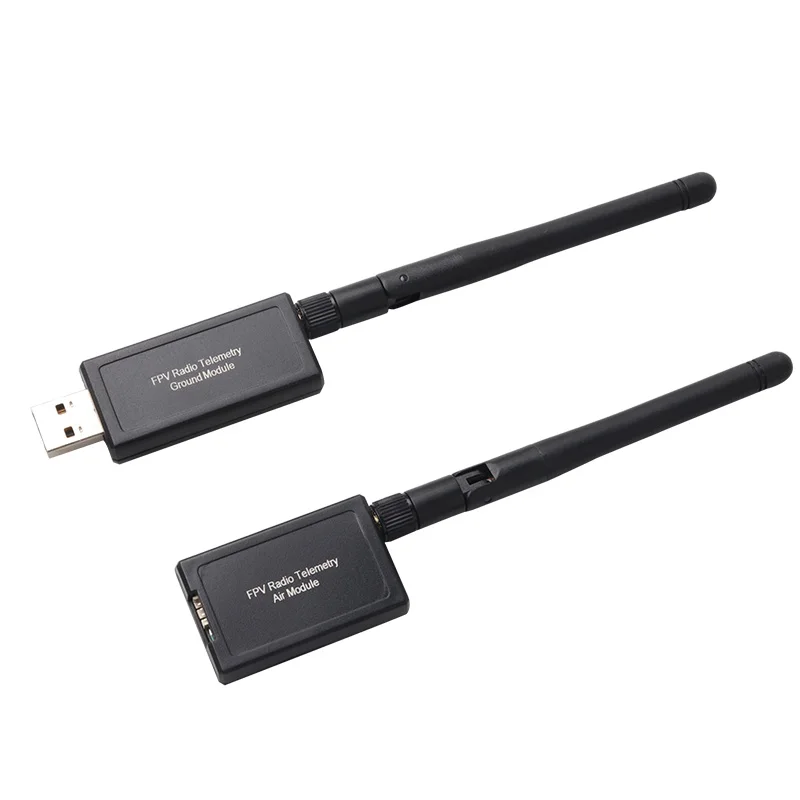

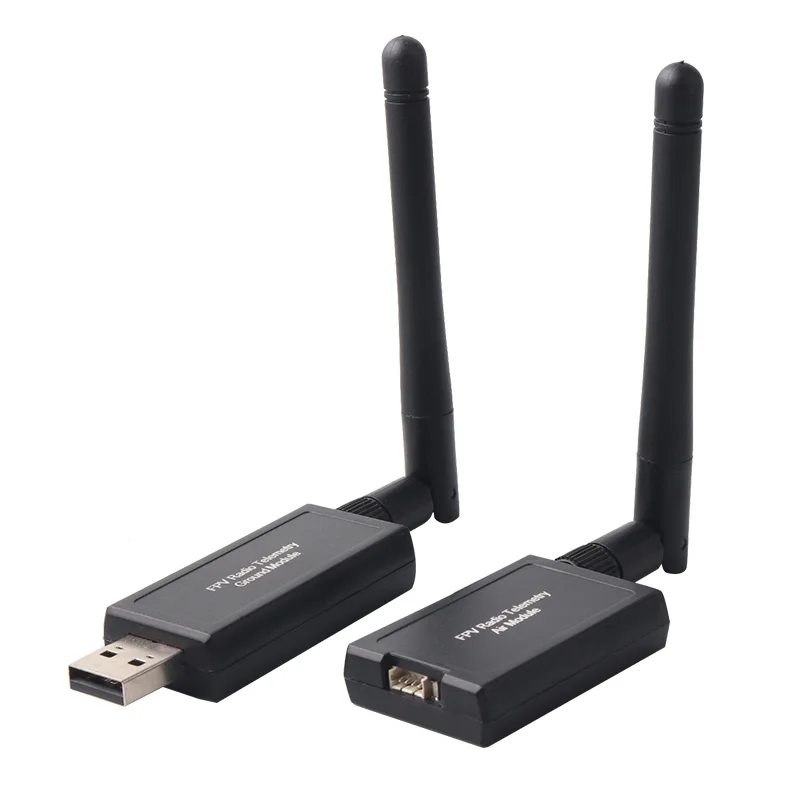

Радиотелеметрический воздушный модуль Размеры: 51*30*10 мм/12 г
Радиотелеметрический наземный модуль размер: 70*25*12 мм/15 г

-Очень маленький размер
-Светильник вес (в соответствии с 4 грамма без антенны)
433-434,79 МГц
-Чувствительность приемника-118 дБм
-Прозрачный последовательного соединения
-Скорость передачи данных по воздуху до 250 кбит/с
-Формирование и представление данных о состоянии протокола MAVLink
-Частотный прыгающий спектр (FHSS)
-Адаптивное мультиплексирование разделения времени (TDM)
-Поддержка LBT и AFA
Настраиваемый Рабочий цикл
-Встроенный код коррекции ошибок (может исправлять до 25% ошибок битов данных)
-Демонстрационный диапазон в несколько км с небольшой omni антенной
-Может использоваться с двунаправленным усилителем для еще большего диапазона
-Прошивки с открытым исходным кодом
-Команды AT для настройки радио
-Команды RT для удаленной настройки радио
-Адаптивное управление потоком при использовании с APM

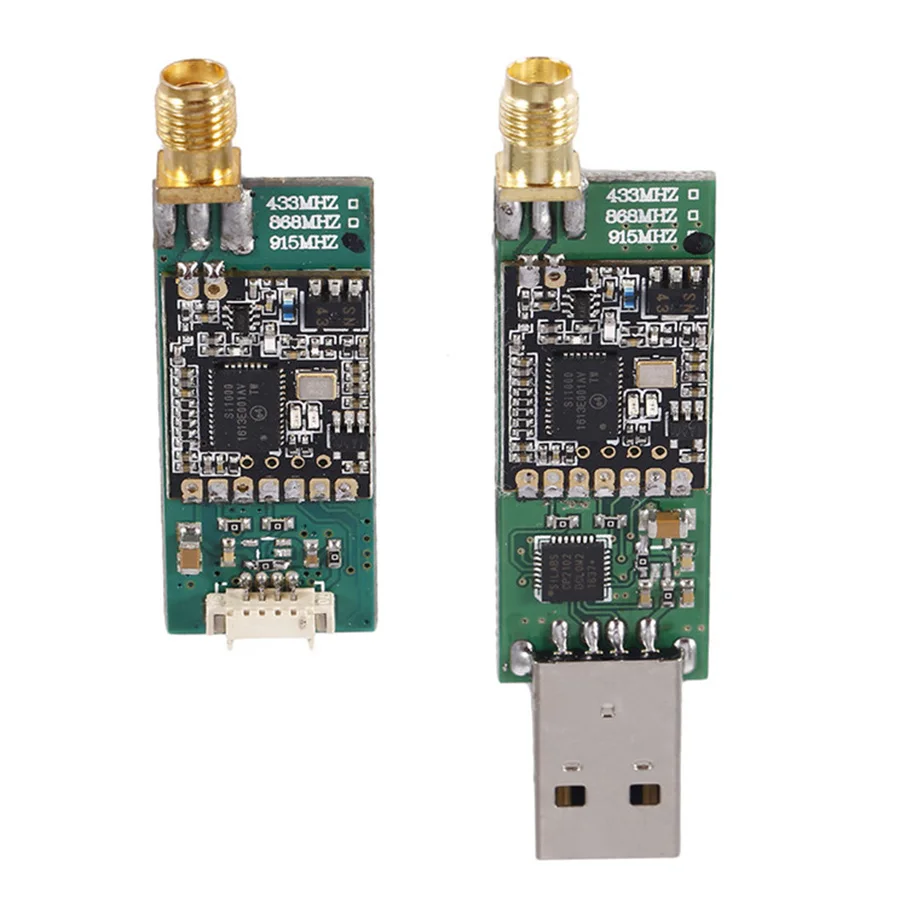

-На основе HM-TRP радиомодулей, с микроконтроллером Si1000 8051 и радиомодулем Si4432
Это новое обновление телеметрического передатчика может подключиться к мобильному телефону android через otg-кабель напрямую! Это очень полезная функция.

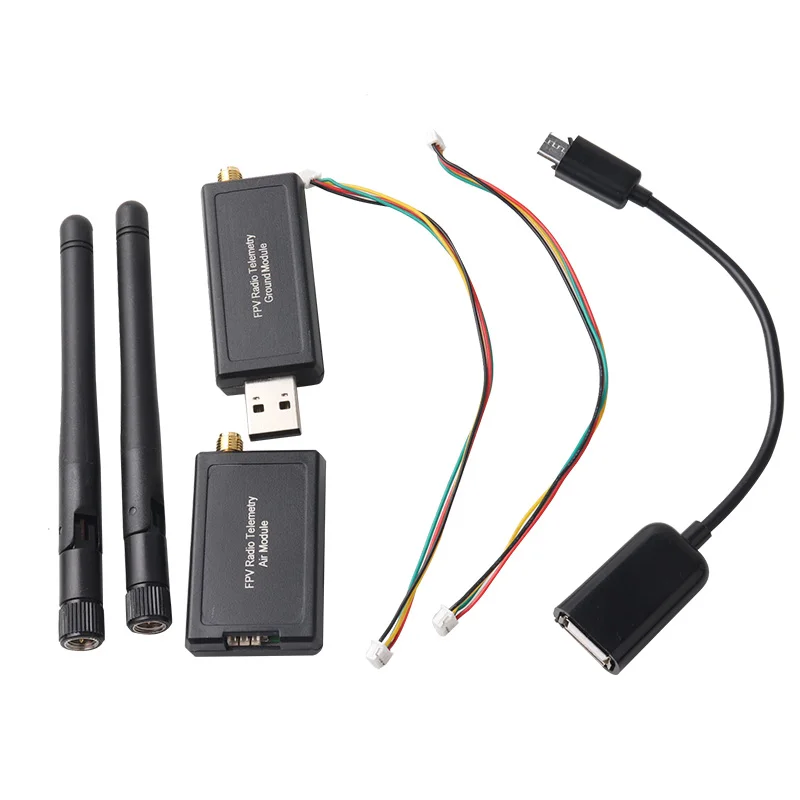

Посылка включает в себя:

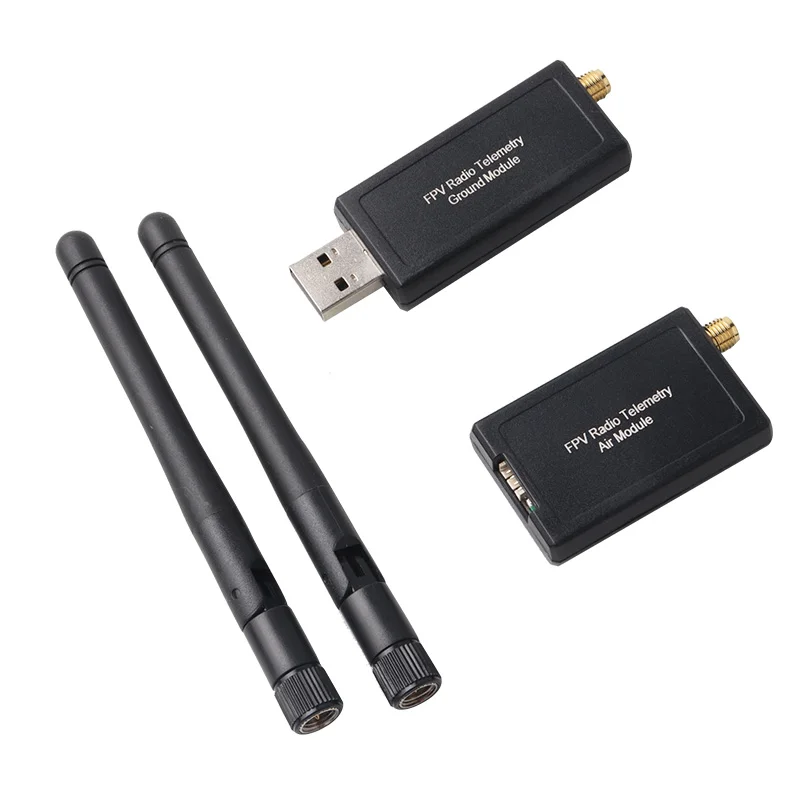

1 х FPV Радио Телеметрия воздушный модуль
(1 шт.);С видом от первого лицаРадиотелеметрия заземленияМодуль
2 X соединительных линий
2 х круглые антенны
1 х OTG кабель

Внимание:Размер может быть небольшой неточностью из-за различных партий товаров или ручного измерения. Цвет может немного отличаться из-за мониторов. Пожалуйста, примите настоящий продукт в качестве стандарта, спасибо за понимание!
