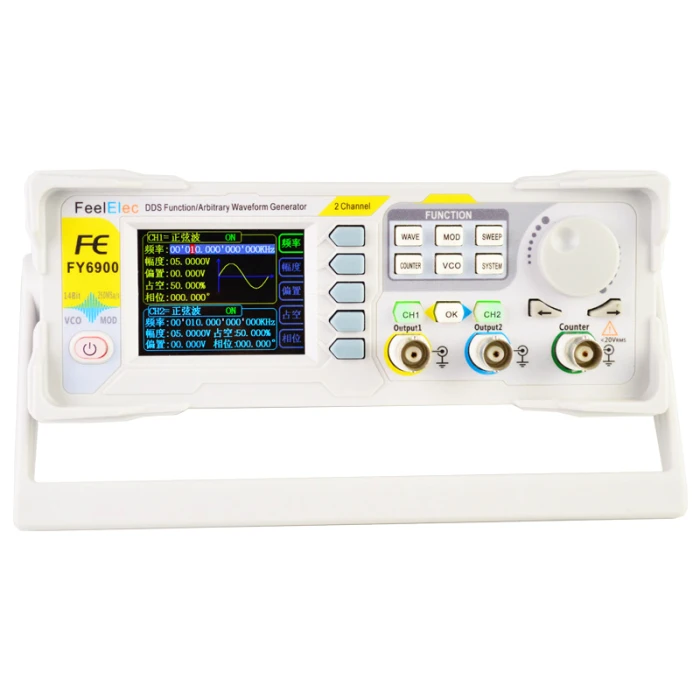

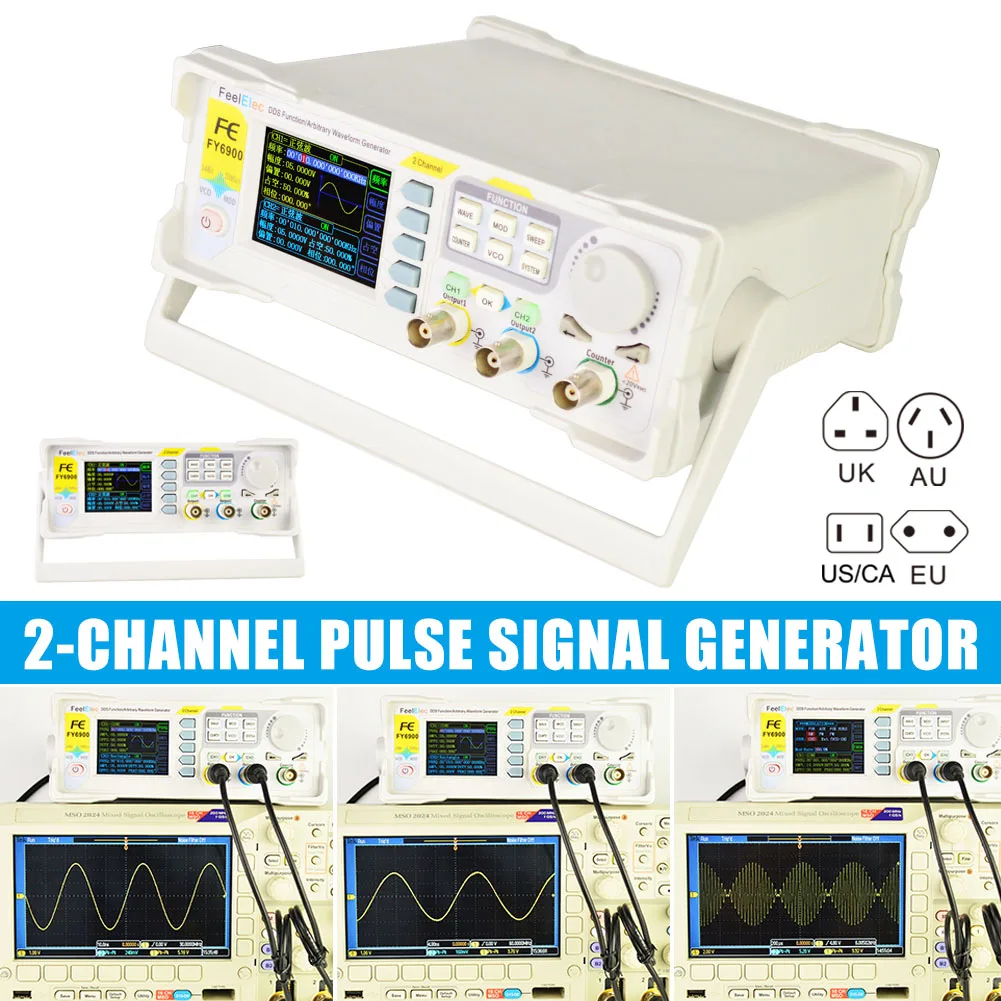

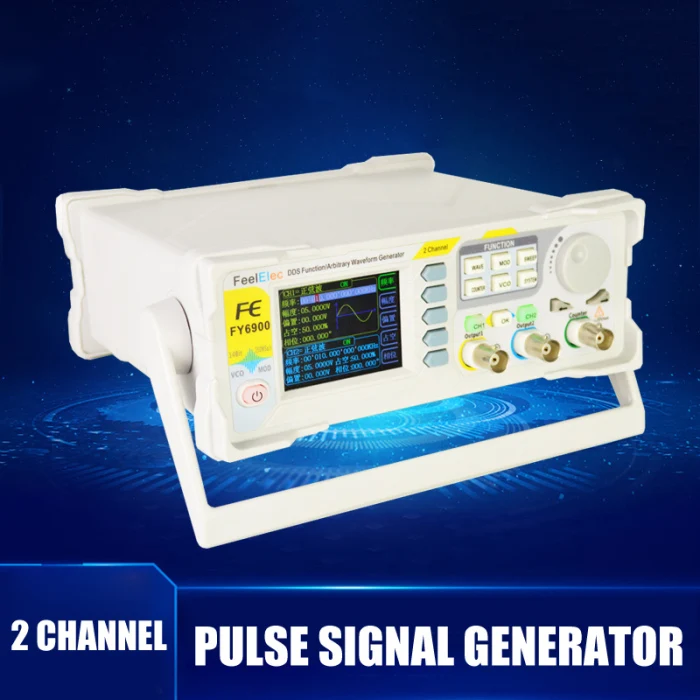

Двухканальный DDS Генератор импульсных сигналов fy6900 генератор произвольных 20

Генератор сигналов fy6900 с цифровым дисплеем и коэффициентом мощности, 60 МГц, частота для генератора -- M25



Описание: Особенности:
1. Использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов.

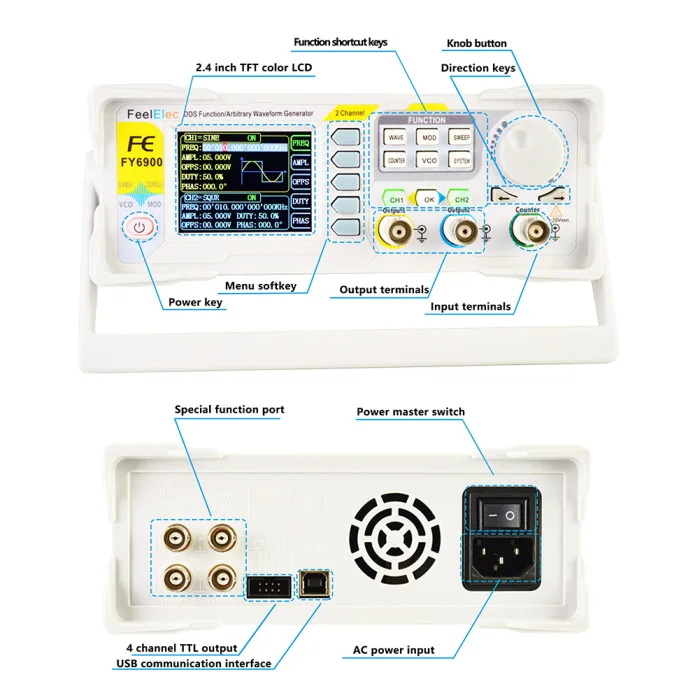

2. 2,4 дюймов TFT Цвет ЖК-дисплей с 320 × 240 Разрешение, отображение параметров и графикой из двух каналов в одно и то же время.
3. В приборе используется 14-битный чип быстрой конвертации D/A (погрешность в выходе 5Vpp составляет менее 1 мВ), частота дискретизации 250MSA/s, вертикальное разрешение 14 бит.

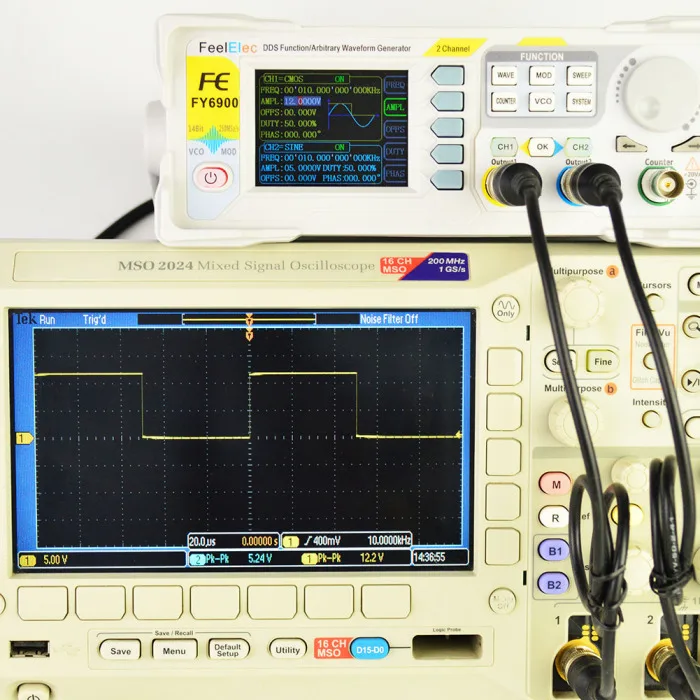

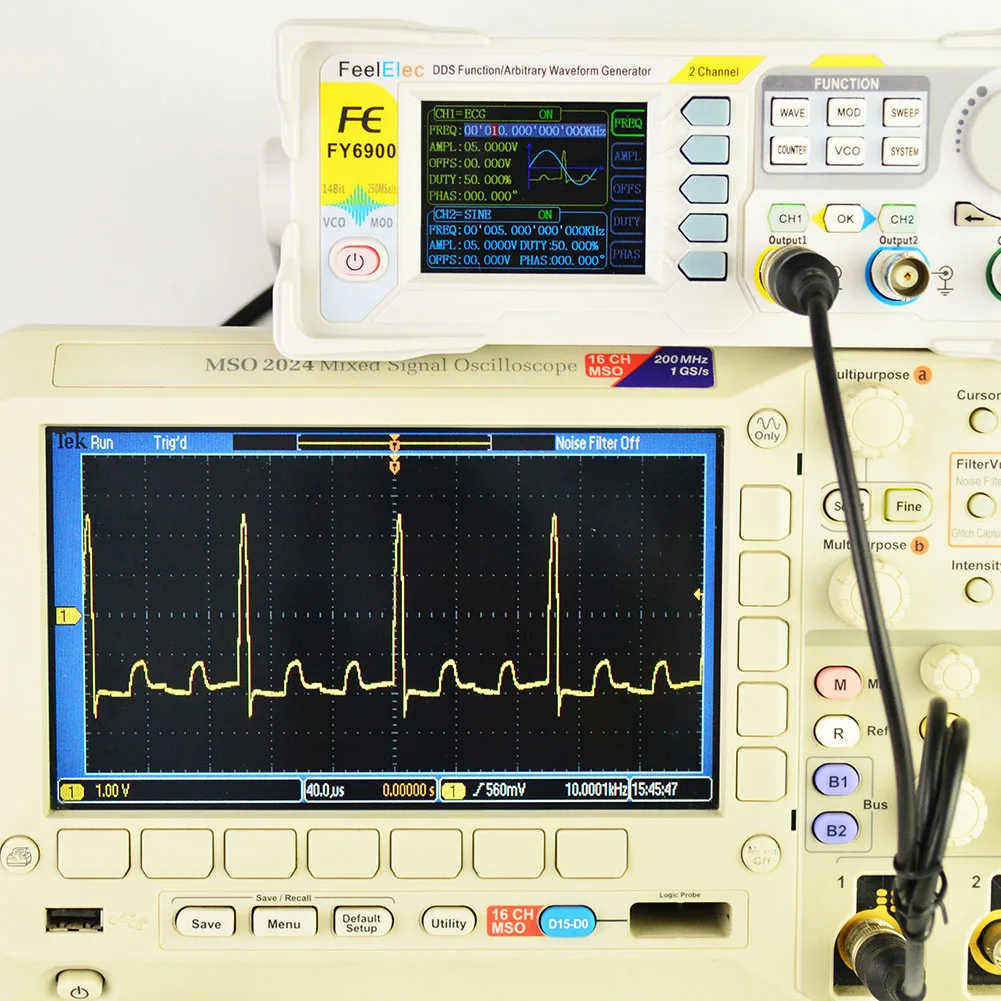

4. Может выводить до 97 групп функций/произвольной формы, содержит 33 группы заданных волновых форм и 64 группы пользовательских форм. Предустановленные формы сигналов: синусоидальный, квадратный (настраиваемый Рабочий цикл), импульсный (можно точно установить ширину импульса и время цикла), треугольный/пандус, CMOS(0 ~ 12 В), четыре канала TTL, геометрической формы, геометрической падения, шума, ЭКГ и т. Д.
5. Позволяет хранить 64 файлы данных произвольной формы, каждый из них имеет глубину хранения сигналов 8192x14 бит; (чем дольше глубина хранения сигналов, тем больше деталей будет сохранена форма сигналов, И детали сигнала могут быть восстановлены с высокой точностью.)

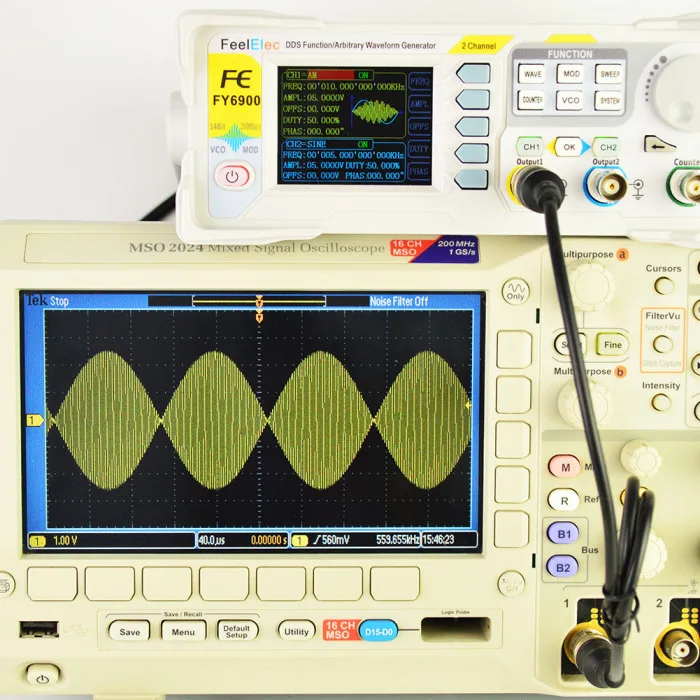

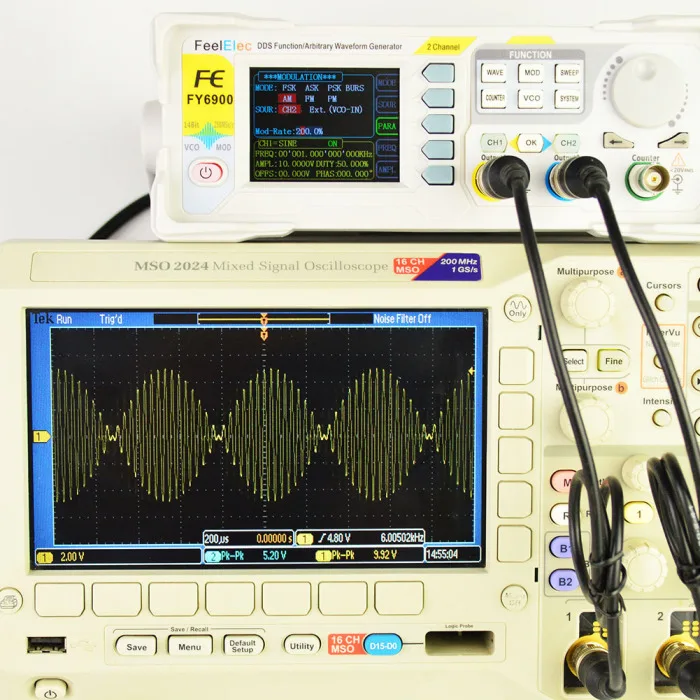

6. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK.

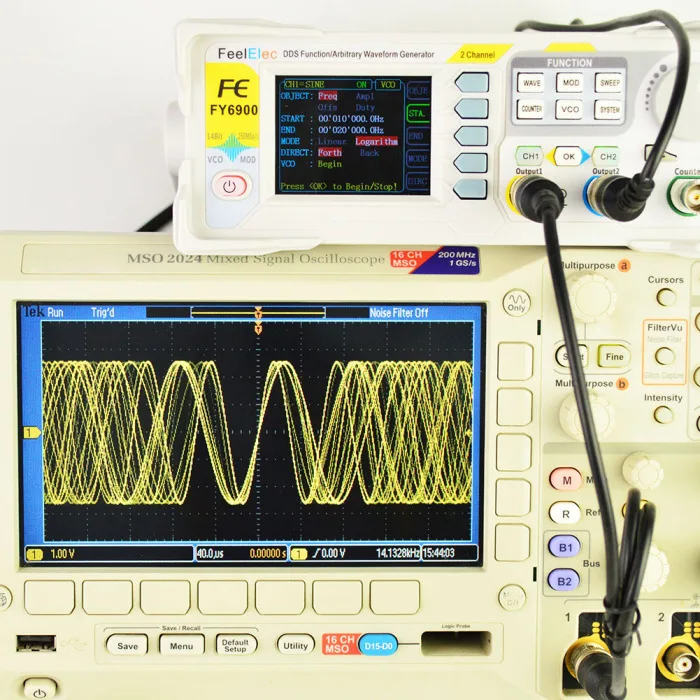

7. Развертки Функция: он может развертки 4 свойства сигналами, в том числе частота, амплитуда, смещение и длительным сроком службы; Он имеет линейный и логарифм два развертка типа; 0,01 S ~ 999,99 S Время развертки; Вверх, вниз и круглый ход подметать направления.
8. Выход контроля напряжения: может быть получен внешним входным сигналом: частота управления напряжением, амплитуда регулирования напряжения, смещение управления напряжением, рабочий цикл управления напряжением и модуль ШИМ.
9. Функция выхода: есть ручной триггер, внутренний триггер и внешний триггер для ваших опций. Он может выдержать 1 ~ 1048575 импульсов.
10. Функция 100 м частотного метра: может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
11. Функция работы счетчика: имеет 2 режима измерения муфты, включая муфту и переменную муфту. Эта конструкция может решить проблему неточности соединения переменного тока.
12. Стандартные 2 полнофункциональные каналы, которые эквивалент двух генераторов.
13. Функция синхронизации каналов: поддержка копирования сигналов и копирования состояния между каналами.
14. Поддержка два или более генераторы сигнала подключается к многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, участок между каждый канал может быть отрегулировано.
15. Точно Регулировка фаз двух каналов, точность может быть 0,01 градусов.

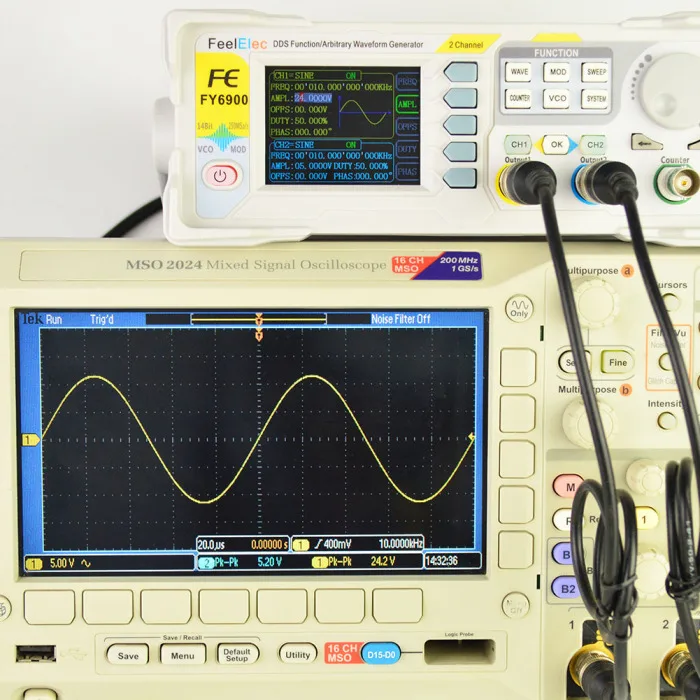

16. Мин. амплитудное разрешение может быть до 1 мВ. Амплитудный диапазон 0 ~ 24Vpp.
17. Рабочий цикл каждого канала можно регулировать независимо от 0.01%-99.99%, регулирующее разрешение-0.01%.
18. -12 В ~ + 12 В офсетная функция. Разрешение 0,001 в.
19. Функция сохранения: он может сохранять 20 наборов пользовательских параметров и может быть загружен в любое время.
20. Функция общения: все функции могут управляться программой ПК, и протокол связи доступен для вторичного развития.
21. Защита от короткого замыкания на выходе: все каналы могут работать более 60 сек, когда нагрузка коротка.
22. Обеспечивает мощное по для ПК для редактирования сигналов. После редактирования с помощью ПК-программы вы можете загружать произвольные формы сигнала на этот инструмент.

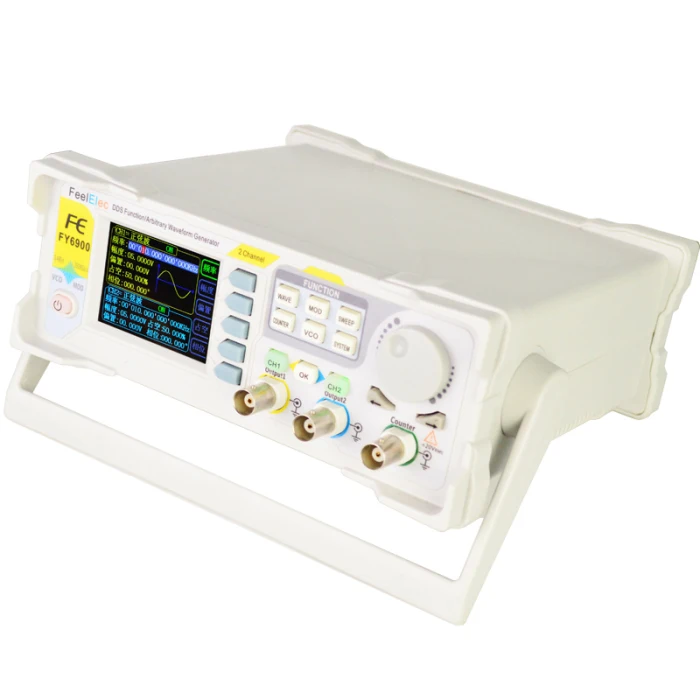

23. Используется корпус из АБС-пластика с дизайном настольного типа. Используйте широкий диапазон напряжения 100-240 В (AC).

Выходная функция/произвольная форма волны, включая:

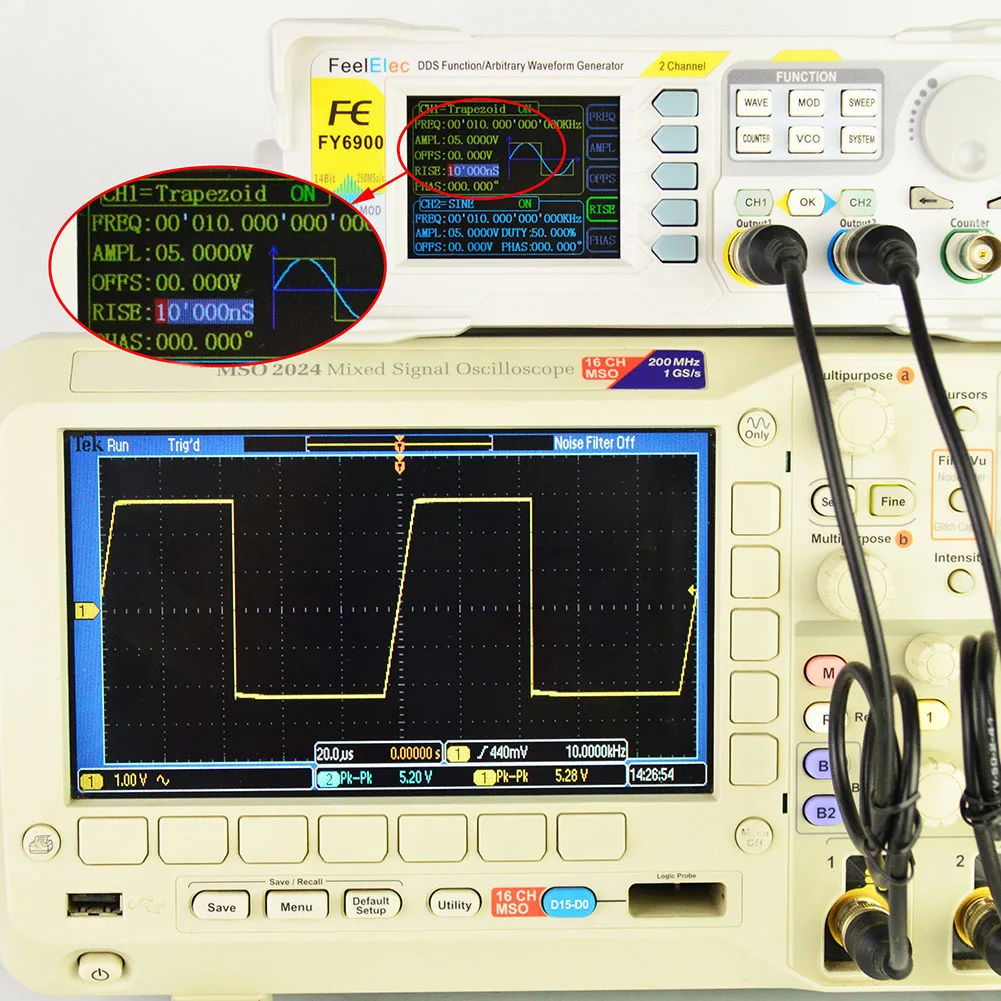

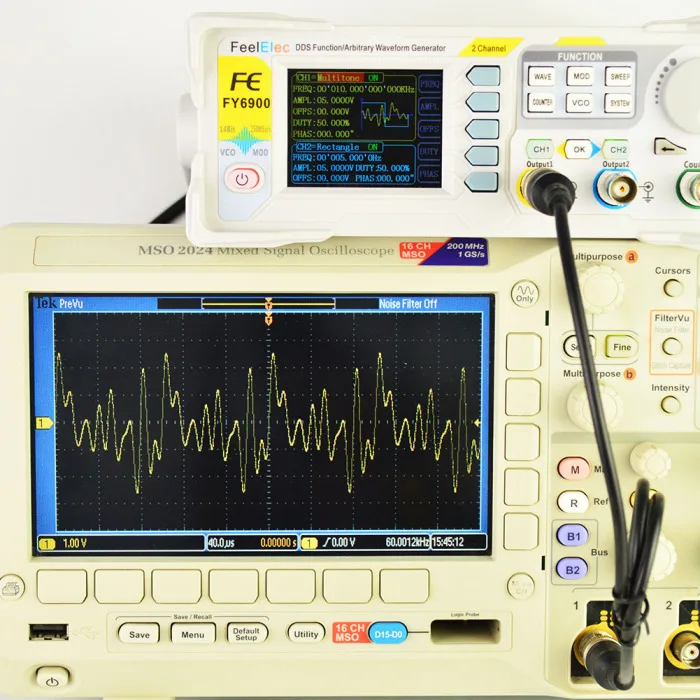

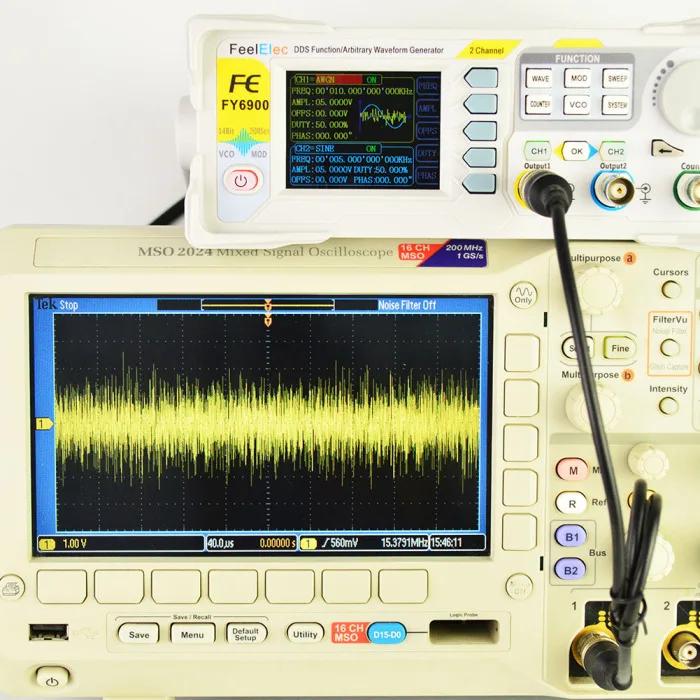

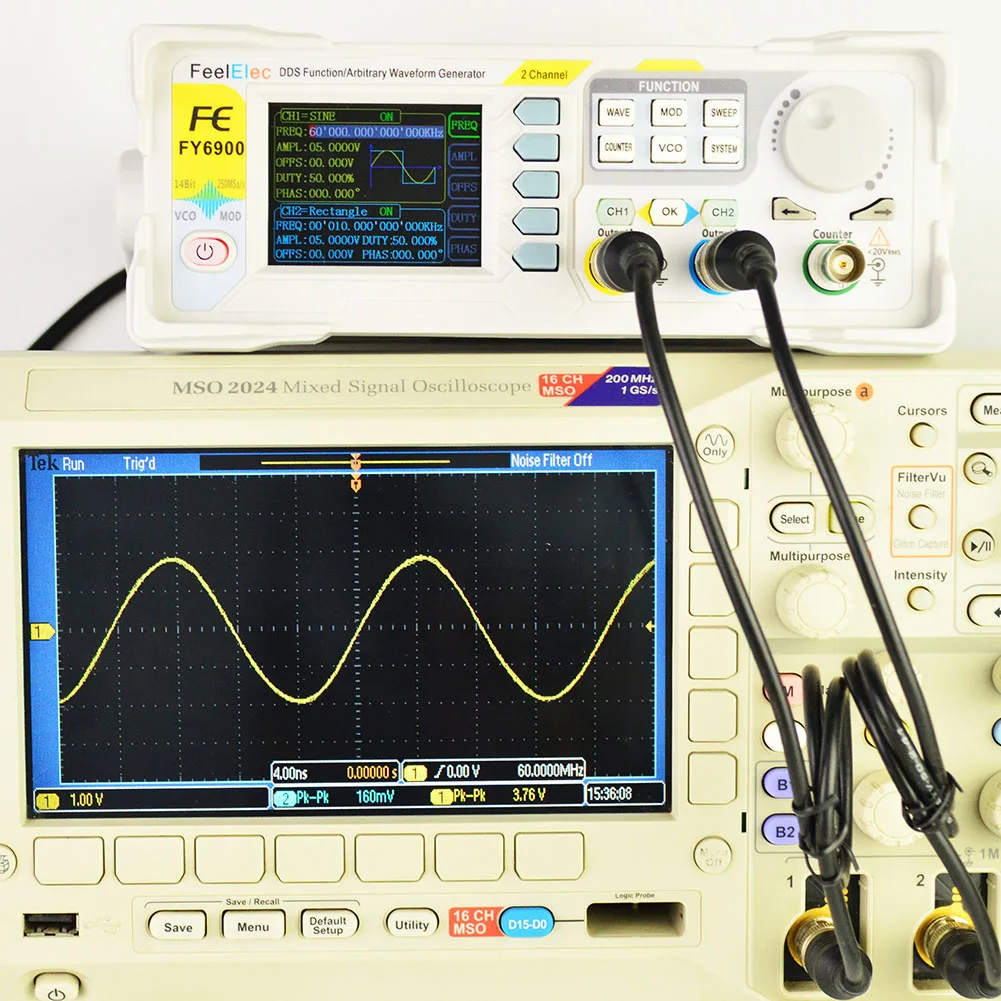

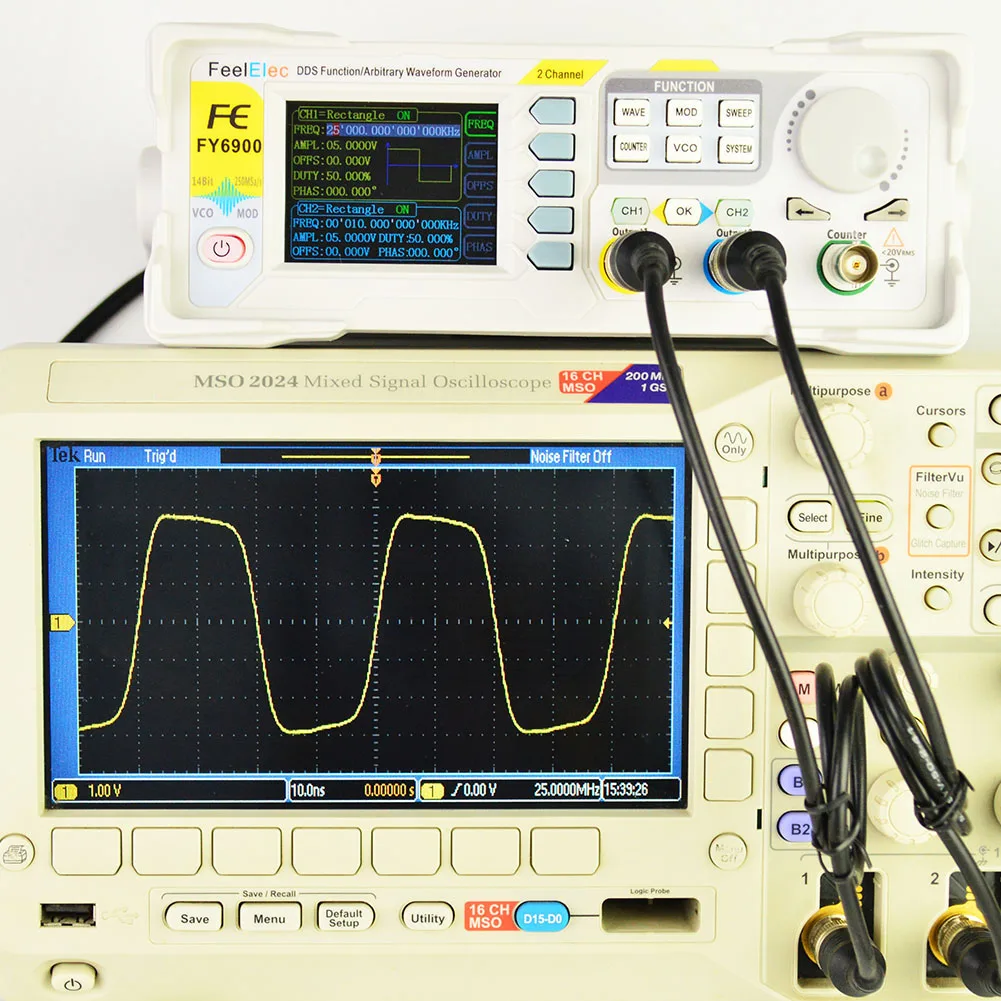

Синусоидальный, квадратный, прямоугольный, треугольный/пандус, режущий пилообразный, осевой, импульсный, мультитоновый, шумо, трапециевидный пульс, синусоидальный пульс, узкий пульс, белый шум, треугольный шаг, положительная ступенька, обратная ступенька, положительная ступенька, обратная ступень, положительная ступень, обратная ступень, положительная логарифма, Обратная логарифма, положительная логарифма падения, обратная логарифма падения, линейная FM, AM, FM, положительная полуволна выпрямления, положительная полуволна выпрямления, Пользовательская форма волны

Параметры:
Материал: АБС-пластик
Размер экрана: 2,4 дюймов
Разрешение: 320*240
Точность: ± 20ppm
Прочность: ± 1 ч./3 ч
Длина волны: 8192 точек * 14 бит
Частота дискретизации: 250MSA/s
Вертикальное разрешение: 14 бит
Диапазон напряжения питания: AC100V-240V
Характеристики: SMD, LSI, надежный и долговечный
Зуммер: можно включить/выключить, установив.
Работа: кнопка и ручка непрерывной работы.
Температура: 0 ~ 40 градусов по Цельсию, влажность:<80%
Размеры: 200x190x90mm
Вес: 850 г
Посылка включает в себя: 1x Генератор импульсных сигналов
