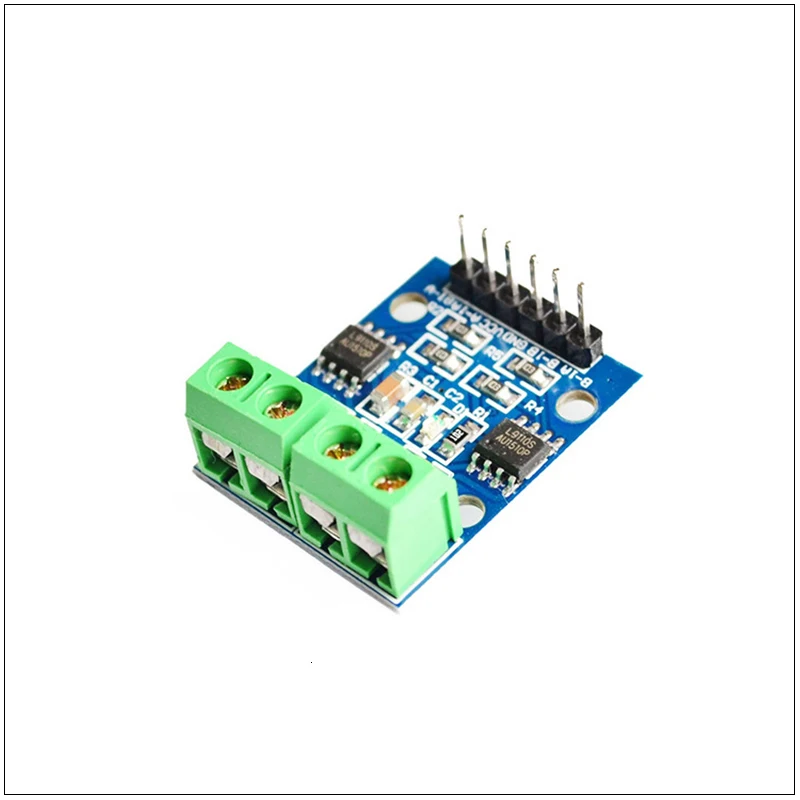

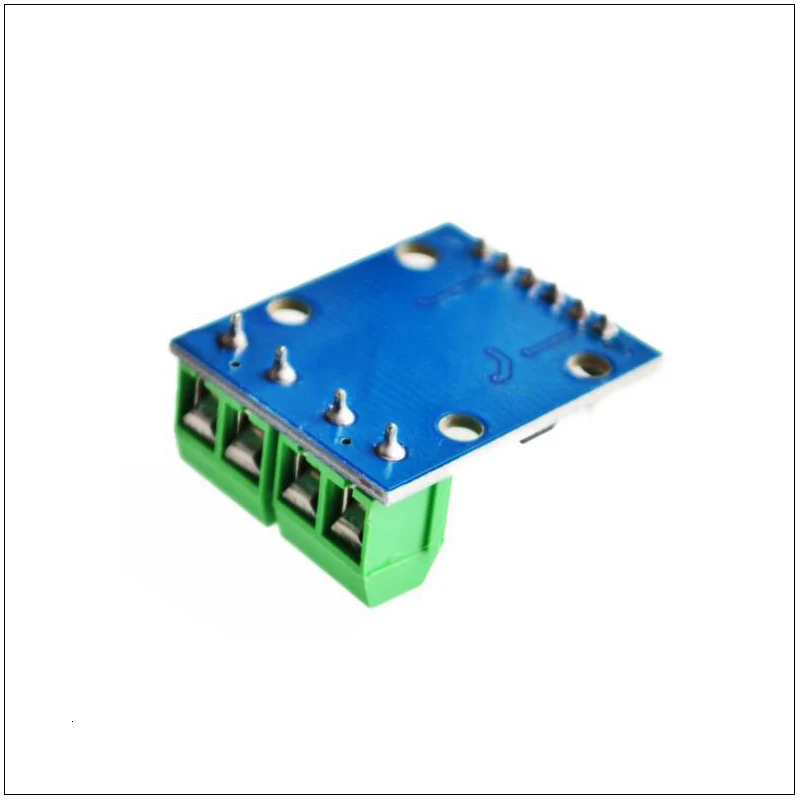

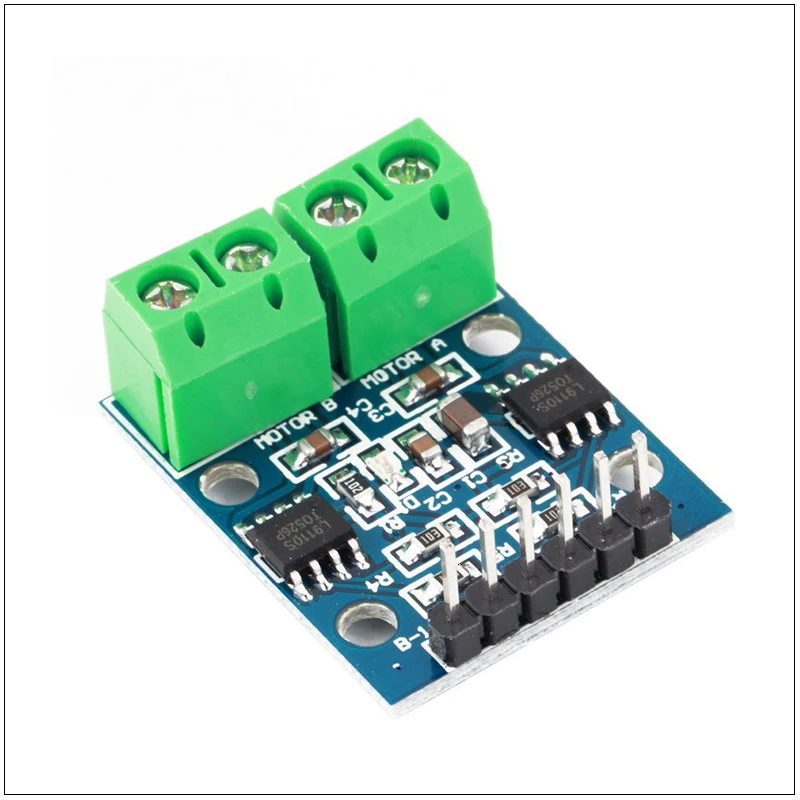

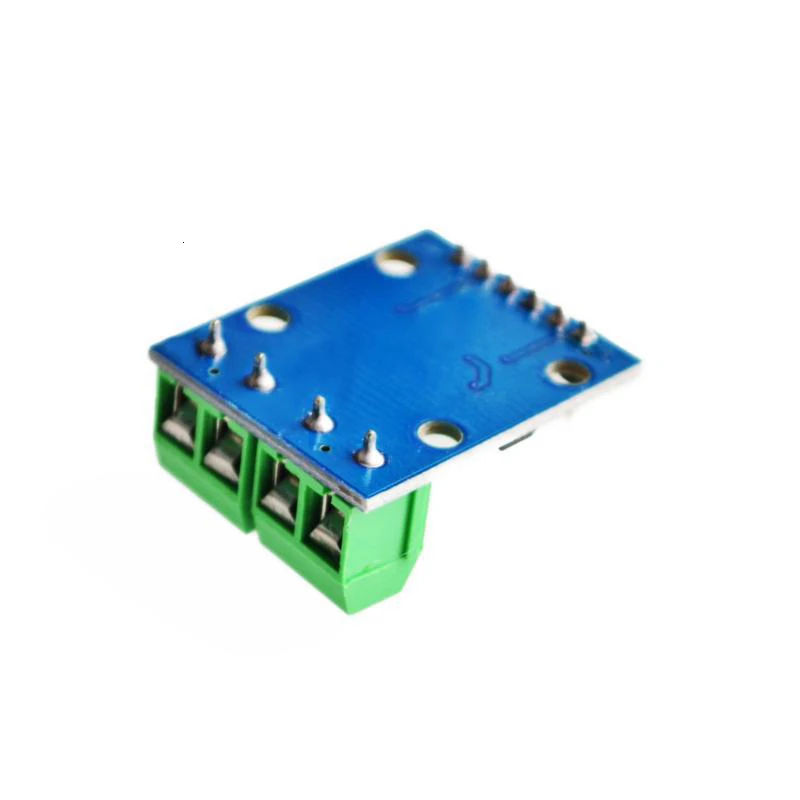

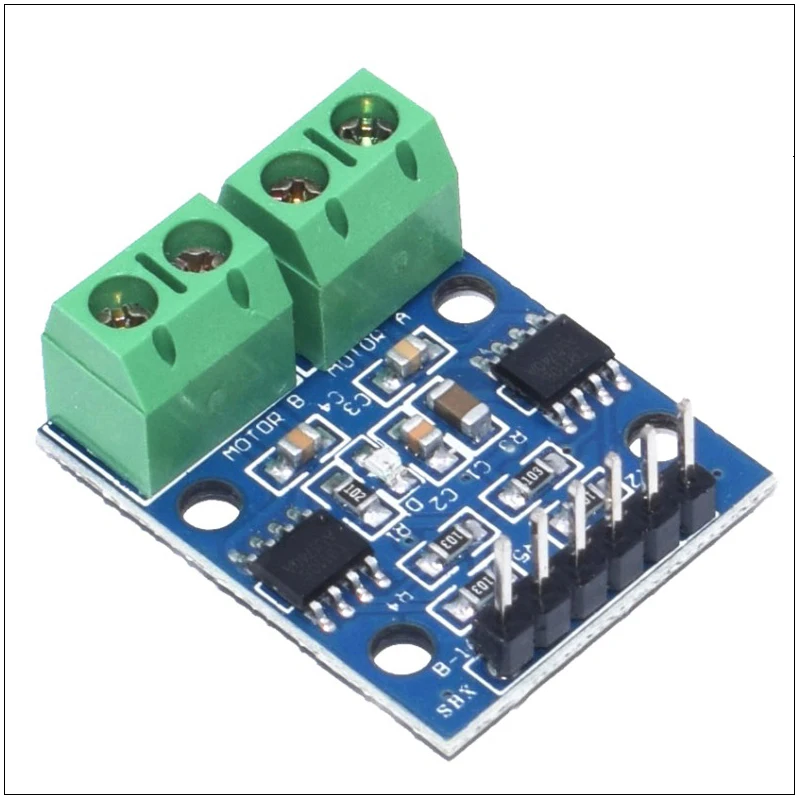

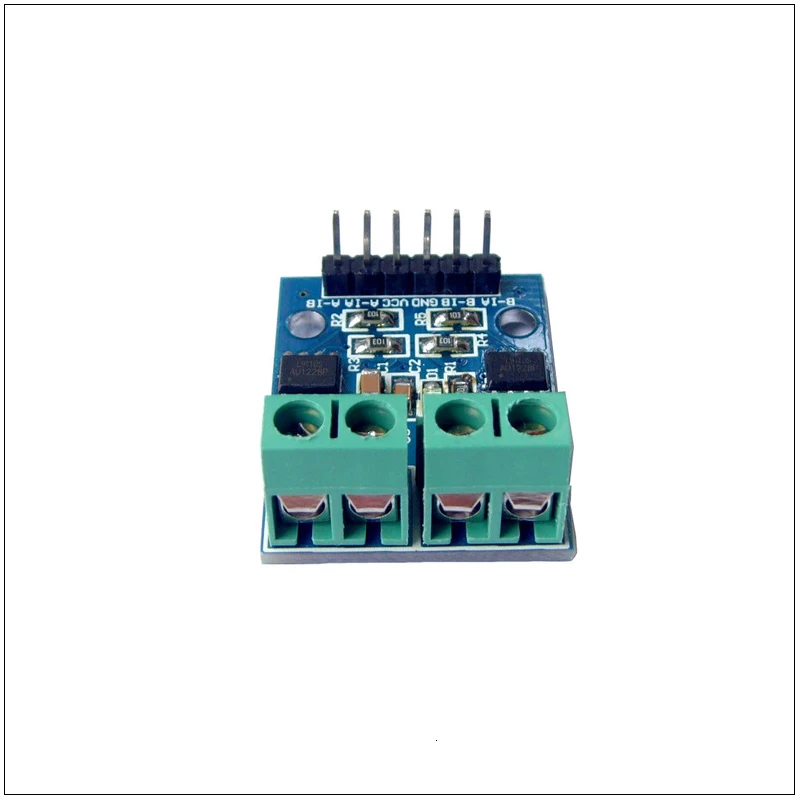

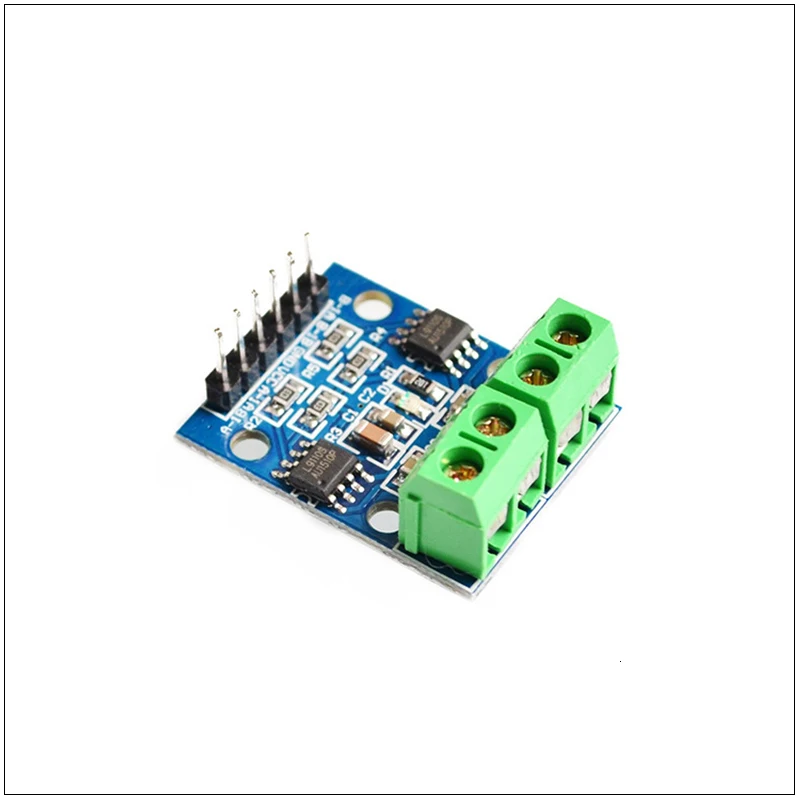

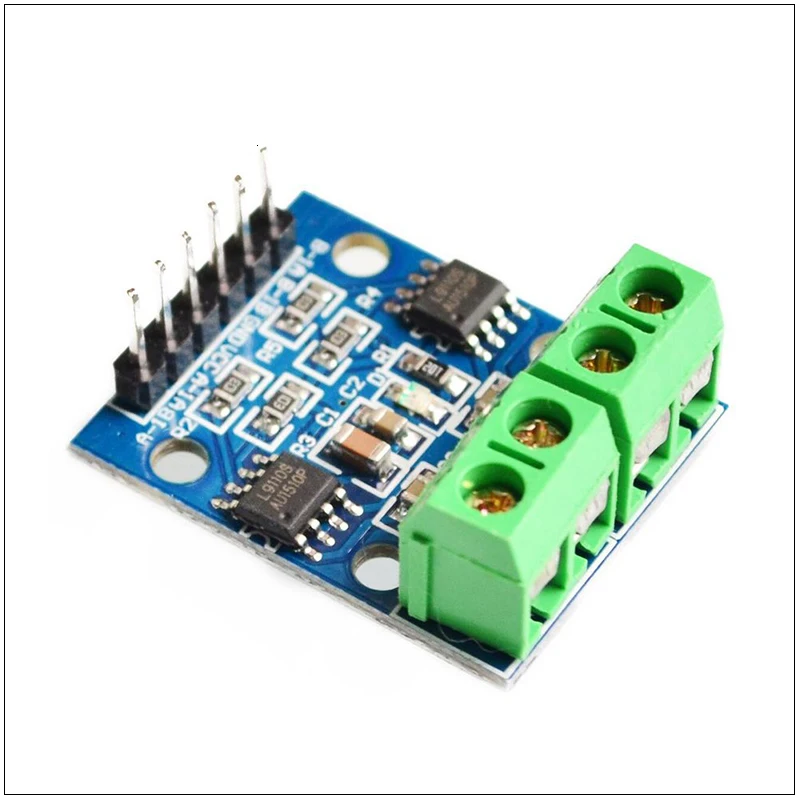

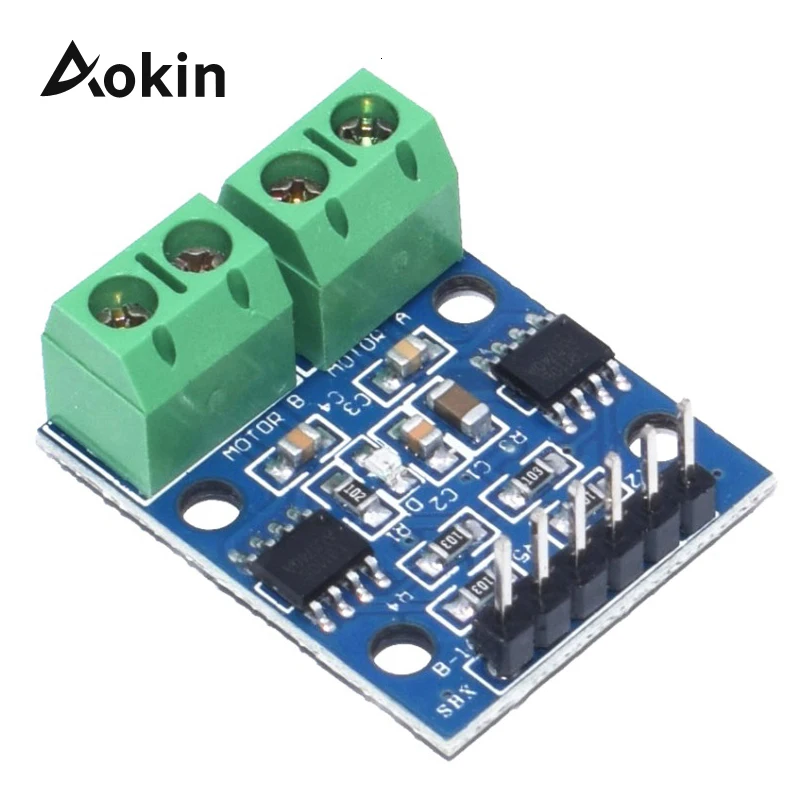

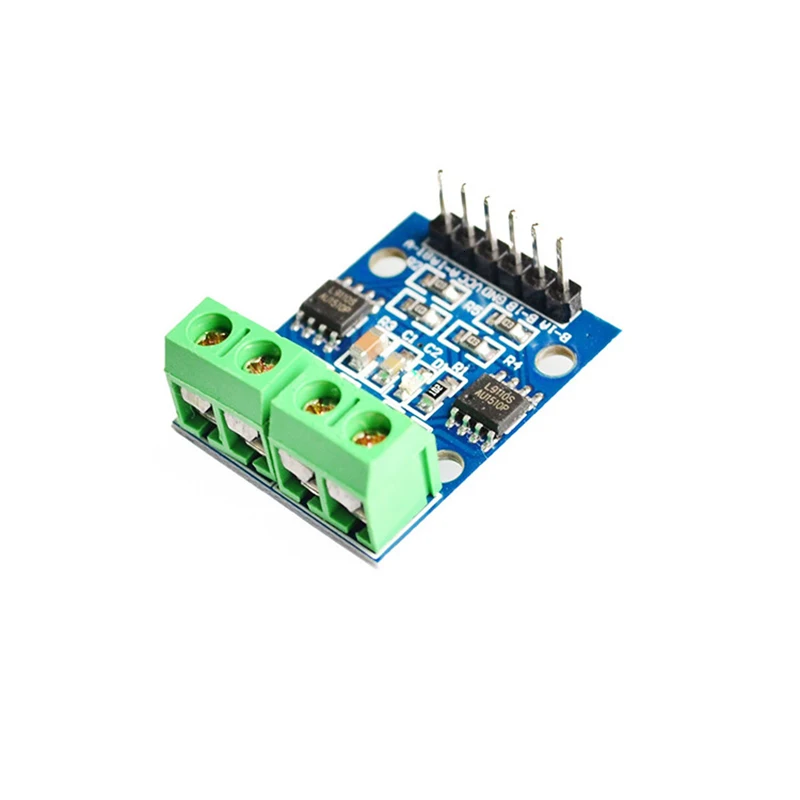

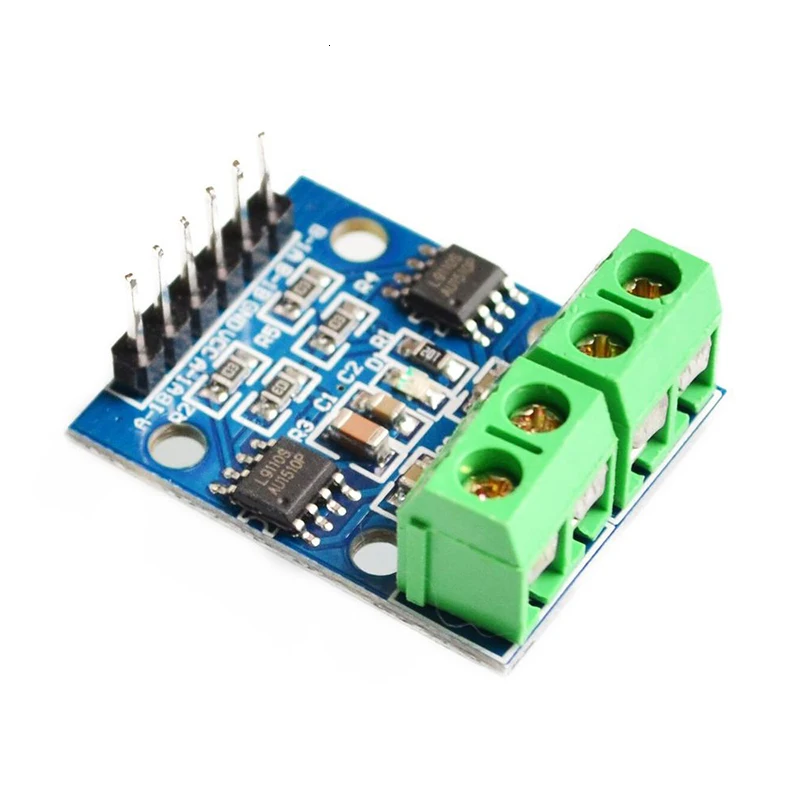

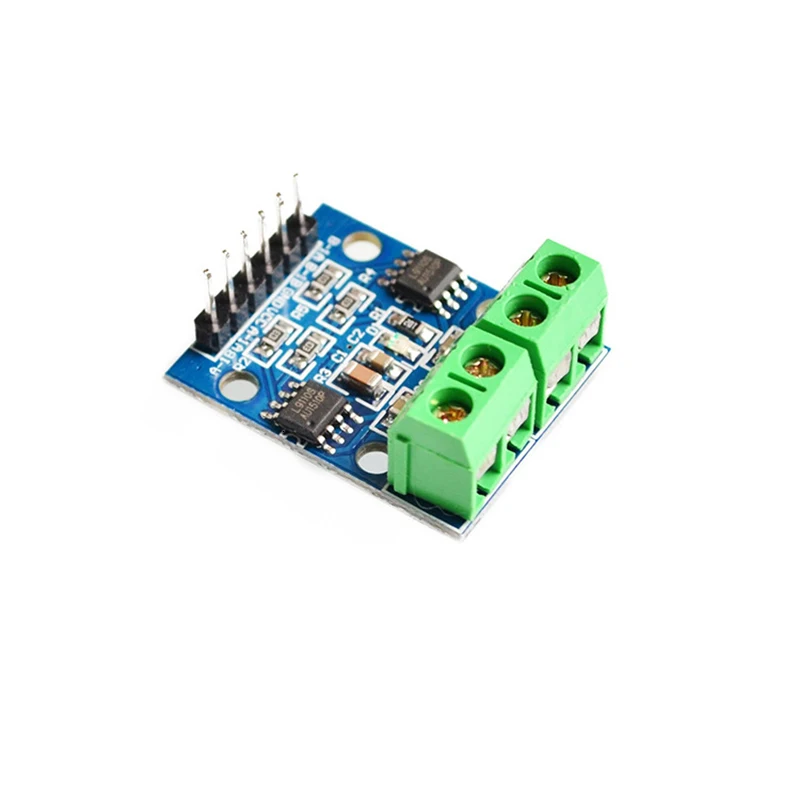

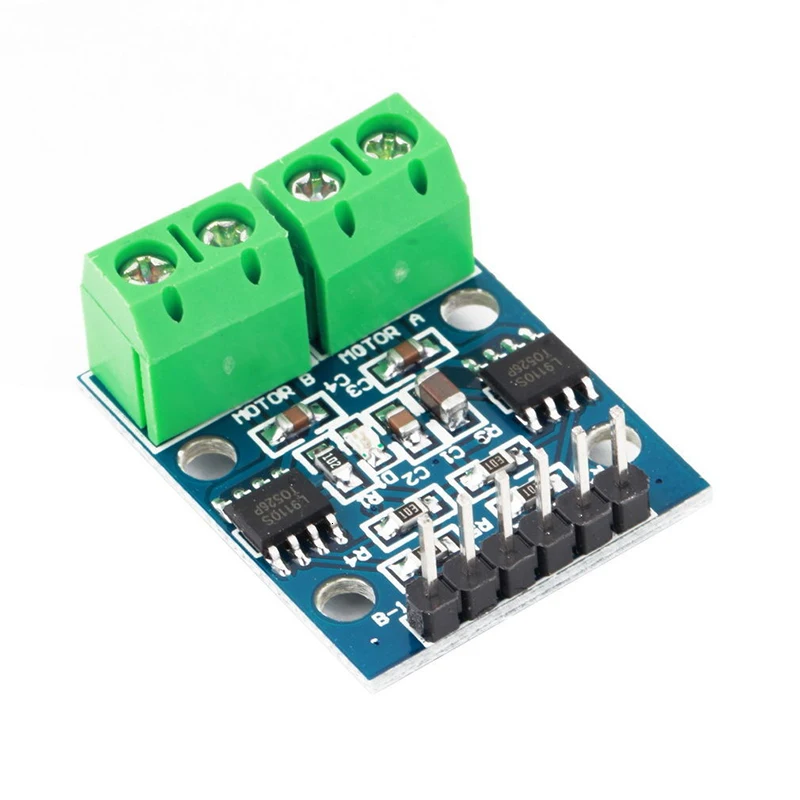

Плата модуля шагового двигателя L9110S 1 шт. плата постоянного тока h-мост L9110

Плата модуля шагового двигателя L9110S 1 шт. плата постоянного тока h-мост L9110

Описание:

1 L9110S-chip электродвигательного привода

2 модуль Напряжение питания: 2,5-12V

3 подходит двигатель диапазон: между рабочее напряжение двигателя 2,5 v-12V, максимальный рабочий ток 0.8A, в настоящее время салона автомобиля напряжение и ток рынок находятся в этот диапазон

4 привод два двигателя постоянного тока или 4-х проводной 2-фазный шаговый двигатель.

5 Размер печатной платы: 2,8 см * 2,1 см ультра-маленький размер, подходит для сборки

6 оснащены фиксированными монтажными отверстиями, диаметр: 3 мм

Модули интерфейсов:

ИЗОГНУТЫЙ ШТИФТ, черный, 6P, Описание:

1 VCC внешнее напряжение 2,5 V-12V

2 GND внешний GND

Внешний микроконтроллер 3 AIA, порт IO

Внешний микроконтроллер 4 AIB, порт IO

Внешний микроконтроллер 5 BIA, порт IO

Внешний микроконтроллер с 6 слотами, порт IO

4P Зеленая клемма:

1 OA1 OB1 свяжитесь DC 2-контактный, ненаправленный

2 OA2 OB2 свяжитесь DC 2-контактный, ненаправленный

Применение:

На VCC, GND модуль, индикатор питания, светильник

AIA Входная мощность высокая, AIB вход низкий, [OA1 OB1] мотор передан;

AIA вход низкий, AIA вход высокий, [OA1 OB1] разворот двигателя;

Высокий вход BIA, низкий вход BIB,] [мотор OA2 OB2 переносится;

Вход BIA низкий, нагрудный вход высокий,] [OA2 OB2 Реверсивный двигатель;

Посылка включает в себя:

1 x L9110S H-bridge шаговый двигатель, двойная плата контроллера двигателя постоянного тока
