PZEM 004T AC цифровой многофункциональный счетчик ватт мощность вольт ампер TTL

RM9604508950174309

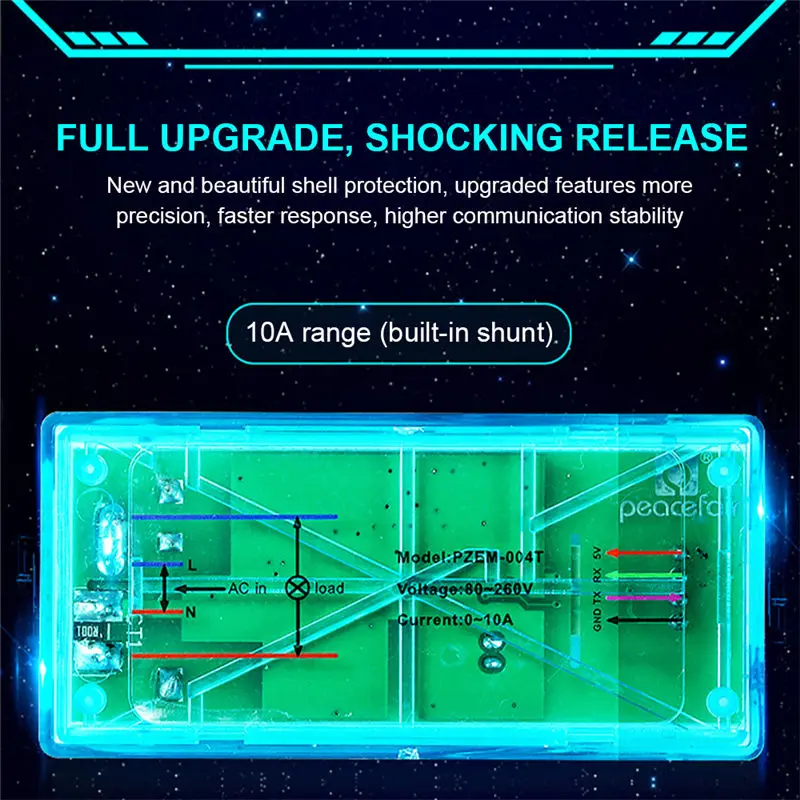

PZEM-004T AC цифровой многофункциональный счетчик ватт мощность вольт ампер TTL тестовый модуль PZEM-004T с катушкой 0-100A 80-260 В переменного тока

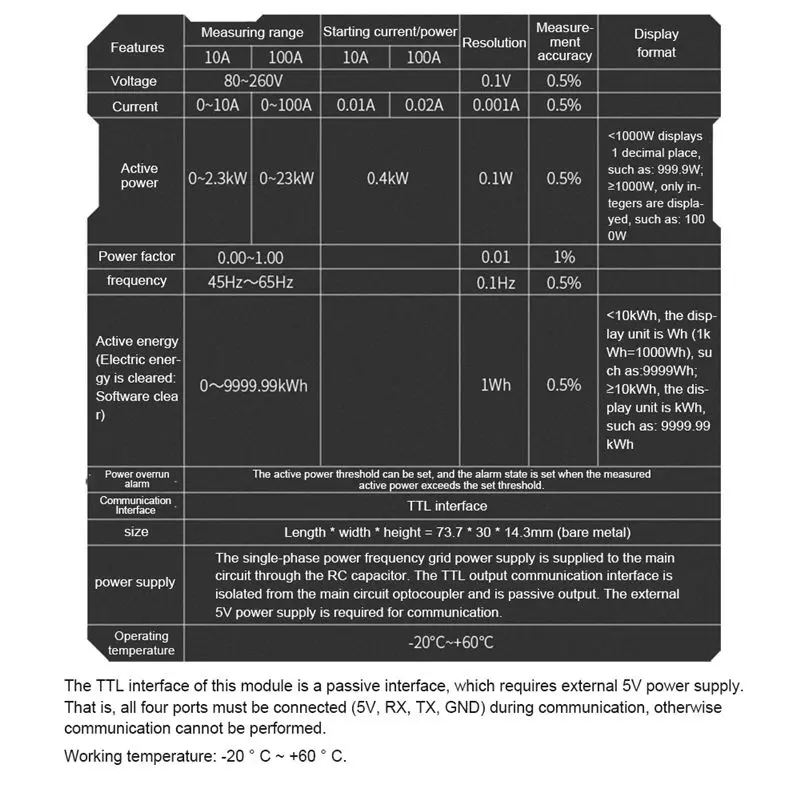

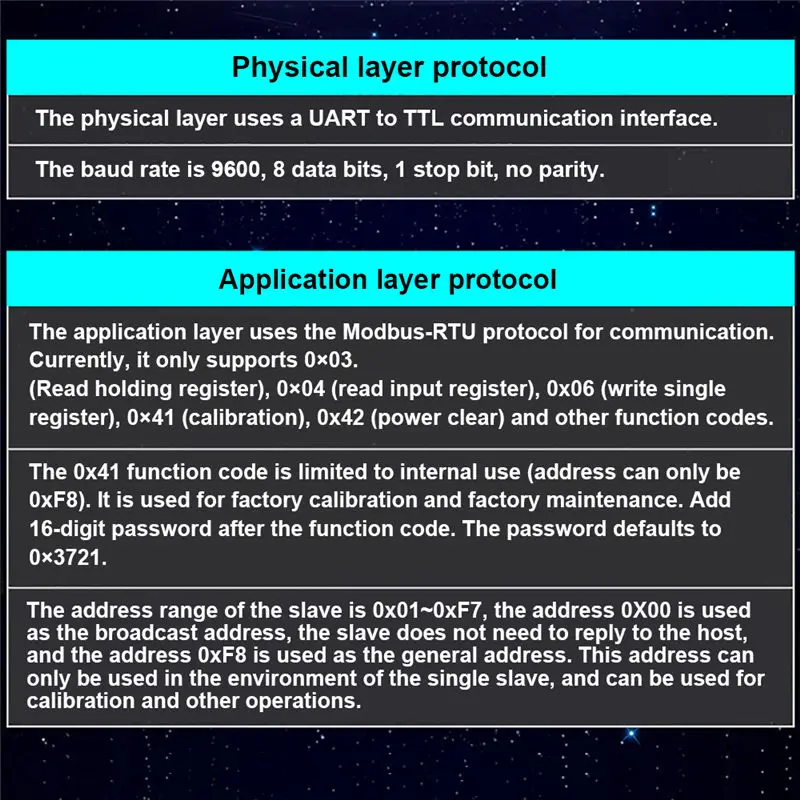

Модель: PZEM-004T   А. Функция 1. Функция измерения электрических параметров (напряжение, ток, активная мощность). 2. Кнопка питания имеет четкую функцию. 3. Функция хранения данных (накопительная мощность вниз перед сохранением). 4. Функция дисплея ПК (напряжение дисплея, ток, активная мощность). 5. Функция последовательной связи (поставляется с последовательным интерфейсом TTL, через различные терминалы связываются с пластиной адаптера, читают и устанавливают параметры). B. Передний дисплей и ключ   Один. Пользовательский интерфейс Окно дисплея ПК состоит из четырех, используется для отображения напряжения, тока, мощности, параметров питания, как показано на рисунке.   Два. Формат дисплея 1. Мощность: диапазон измерения 0 ~ 22 кВт 0 ~ 10 кВт в формате дисплея от 0,000 до 9,999; В пределах 10 ~ 22 кВт Формат дисплея 10,00 ~ 22,00.   2. Мощность: диапазон измерения 0 ~ 9999kWh 0 ~ 10 кВт · ч в формате дисплея от 0,000 до 9,999; 10 ~ 100 кВт · ч в формате дисплея от 10,00 до 99,99; 100 ~ 1000 кВт · ч в формате дисплея от 100,0 до 999,9; 1000 ~ 9999kWh и выше Формат дисплея от 1000 до 9999.   3. Напряжение: Диапазон испытаний 80 ~ 260VAC Формат дисплея 110,0 ~ 220,0.   4. Ток: диапазон измерения 0 ~ 100A Формат отображения 00,00 до 99,99.   Три. Кнопка Встроенная кнопка на панели, используемая для очистки электроэнергии, как показано на рис. 2. Метод очистки электроэнергии: нажмите 0 ключ пять секунд, затем отпустите кнопку! Нажмите еще раз, чтобы очистить ключ, данные будут очищены и очищены от заряда, очищены до сих пор.   C. Серийное общение Модуль оснащен последовательным интерфейсом передачи данных TTL через последовательный порт можно читать и устанавливать соответствующие параметры; Но если вы хотите устройство с USB или RS232 (например, компьютеры) чтобы общаться, вам нужно быть оснащены различными TTL адаптерами (Для связи с USB требуется TTL к USB адаптерной пластине; RS232 коммуникационные потребности с TTL к RS232 адаптерной пластине), Адаптерная пластина конкретных деталей подключения можно найти на рис.   D. Описание связи 1. Подключите оборудование в соответствии с схемой проводки. 2. Подключите линию после хорошего выбора порта связи программного модуля ПК поддерживает порт связи COM2 \ COM3 \ COM4, через диспетчер устройств для просмотра, если вам нужно изменить порт более чем на несколько портов.     Е. Факторы 1. Этот модуль подходит для использования в помещении, а не на улице. 2. Приложенная нагрузка не должна превышать номинальную мощность. 3. Проводка не может быть неправильной.     F. Технические характеристики 1. Рабочее напряжение: 80 ~ 260VAC 2. Испытательное напряжение: 80 ~ 260VAC 2. Номинальная мощность: 100A / 22000 Вт 3. Рабочая частота: 45-65 Гц 4. Точность измерения: 1,0

Содержимое посылка

1 шт. PEACEFAIR AC 100A Электрический модуль мониторинга и связи измеритель мощности, мощность, амперметр

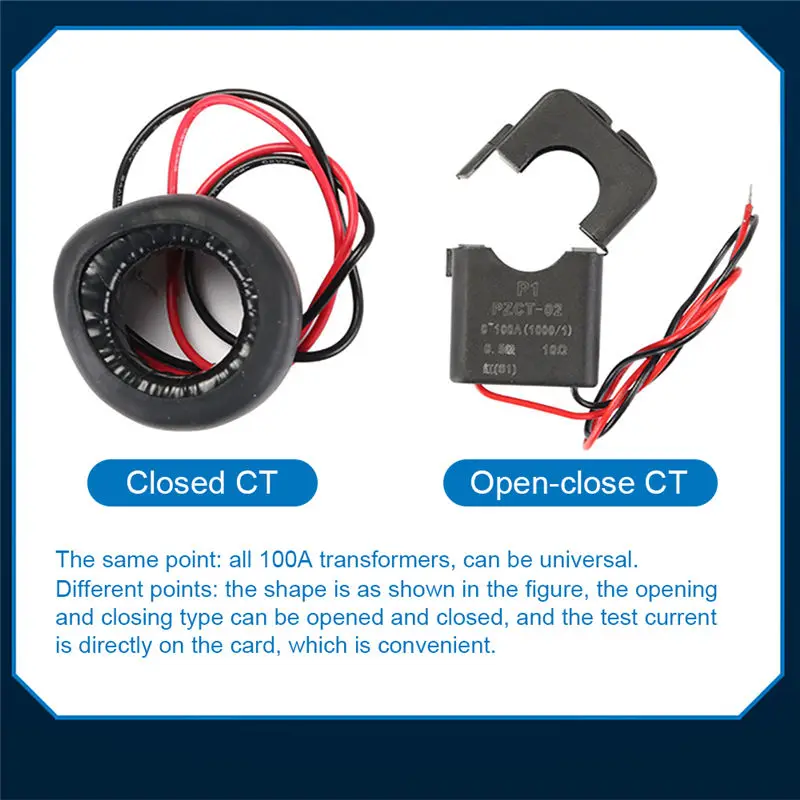

2015 г. 1 предмет Трансформатор инструмента (CT катушка) (Цвет КТ случайный.)

1 шт. USB коммуникационная контактная плата (опционально)



Меры предосторожности

1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе.
2. Приложенная нагрузка не должна превышать номинальную мощность.
3. Заказ проводки не может быть неправильным.
4. Не может использоваться для инвертора.

Примечание:

1) убедитесь в использовании программы терминала, поддерживающей HEX. Мы рекомендуем RealTerm, на закладке [DISPLAY] выберите HEX[Space]
2) данные, которые будут отправлены, должны быть в шестигранной и не строчной

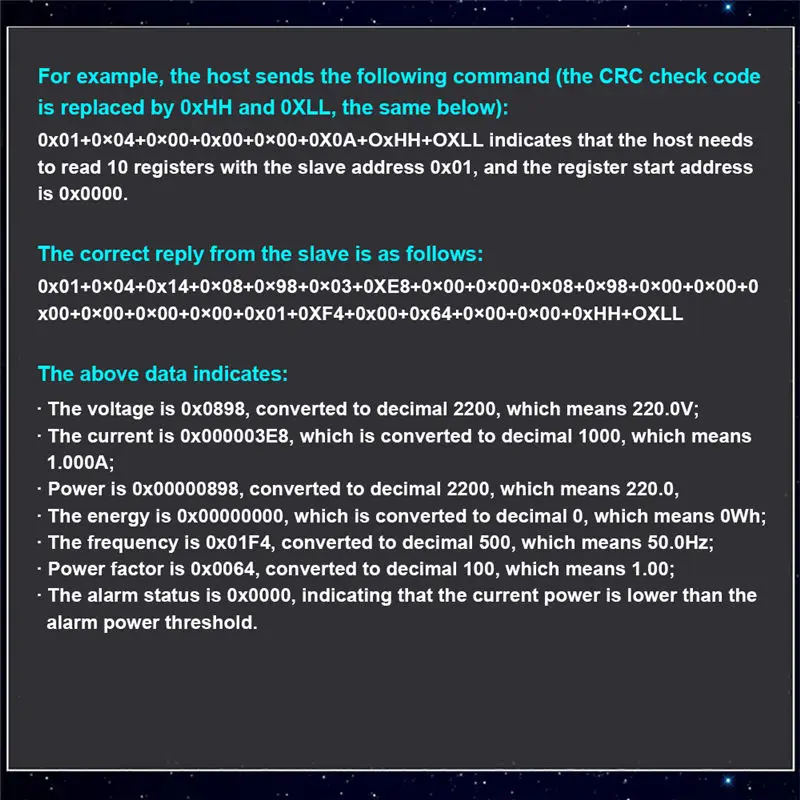

Например, чтобы прочитать отправку напряжения, для реального времени, во вкладке [отправить] Тип:
0xB0 0xC0 0xA8 0x01 0x01 0x00 0x1A
И нажмите [отправить номера]
