Светодиодный 4-контактный чип WS2812B WS2812 10 ~ 1000 шт. плата радиатора и DC5V 5050 RGB WS2811 IC

Светодиодный 4-контактный чип WS2812B WS2812 10 ~ 1000 шт. плата радиатора и DC5V 5050 RGB WS2811 IC

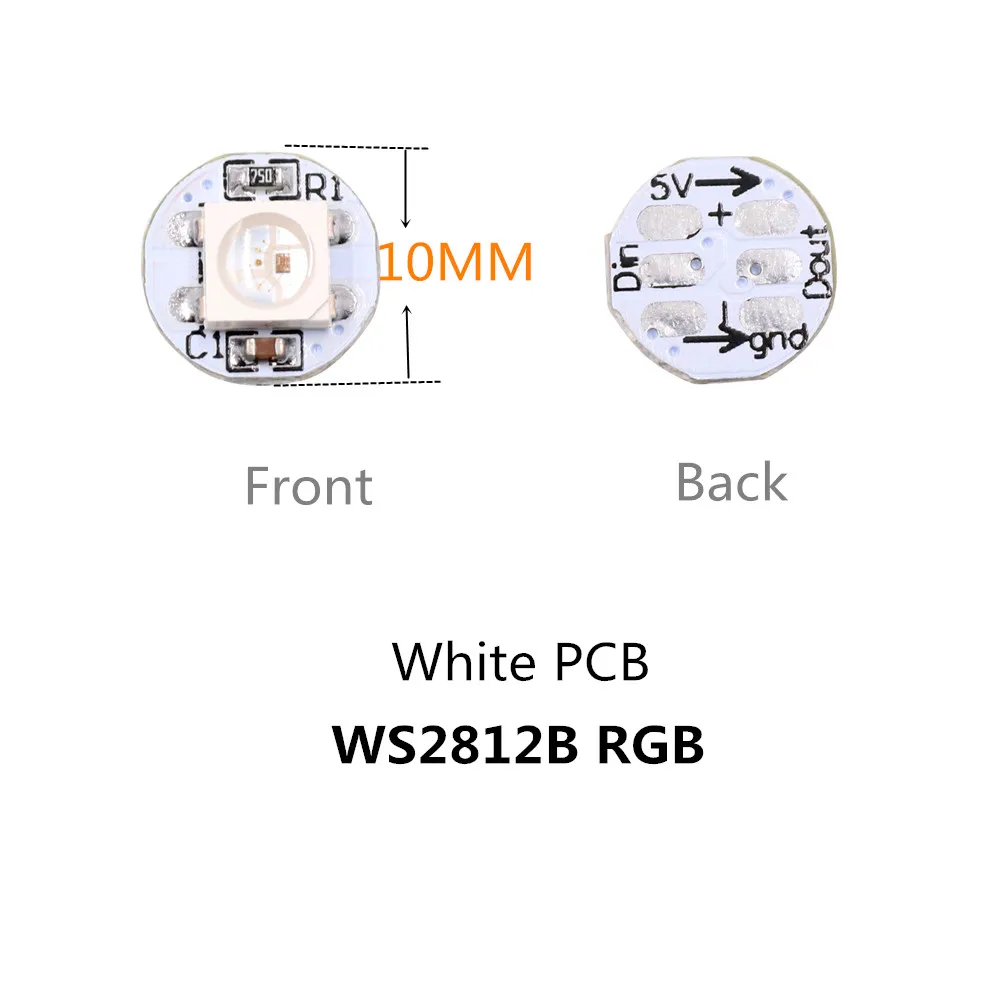

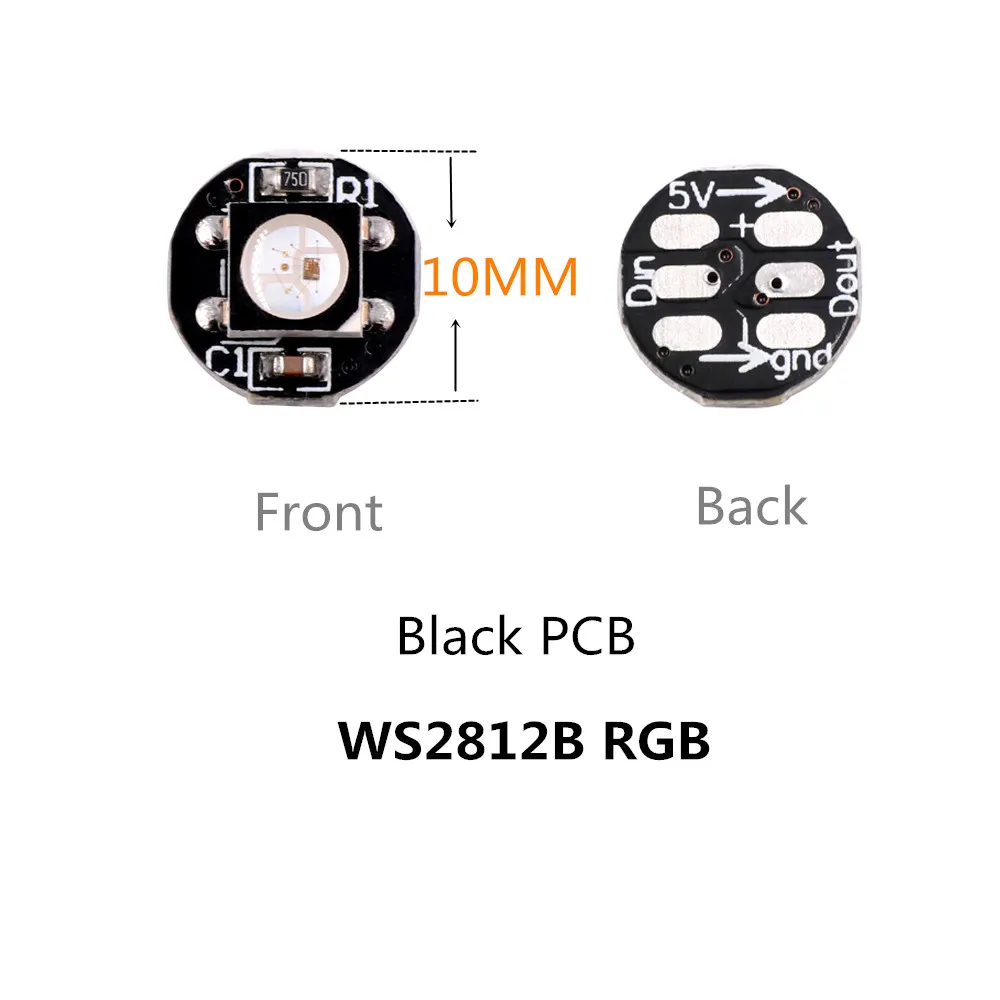

Встроенный радиаторный чип WS2812B, 10-1000 шт. (Без питания, без пульта дистанционного управления)

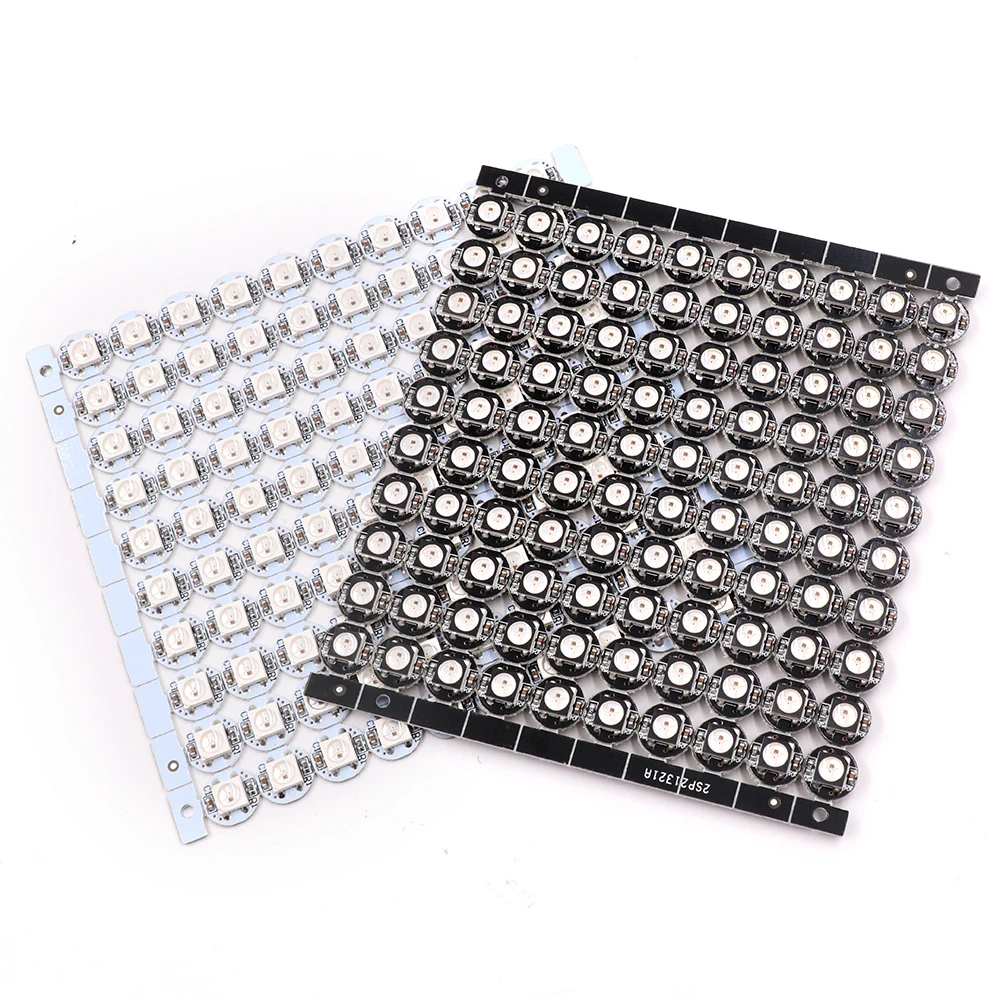

Фото продукта--------------------------------------------------------------------------------------------------------------------------------------------------

Нет.

Символ

Функция Описание

1

VDD

Мощность поставить светодиодный

2

DOUT

Контроль выхода сигнала данных

3

VSS

Заземления

4

DIN

Контроль ввода сигнала данных

Абсолютное максимальное рейтинги

Prameter

Символ

Рейтинги

Блок

Мощность напряжение питающей сети

VDD

+ 3,5 ~ + 5,3

V

Вход напряжения

VЯ

-0,5 ~ VDD + 0,5

V

Управление температура перехода

Красным

-25 ~ + 80

Диапазон температуры хранения

Tstg

-40 ~ + 105

Электрические характеристики(TА=-20 ~ + 70, вDD= 4,5 ~ 5,5, VSS= 0 В, если не указано иное)

Prameter

Smybol

Условия

Мин

Каустической соды в год

Макс

Блок

Вход ток

ЯЯ

VЯ= VDDАвтомобильный нипельSS

1

МкА

Вход уровень напряжения

VIH

DВ, Комплект

0,7 VDD

V

VIL

DВ, Комплект

0,3 VDD

V

Гистерезиса напряжения

VH

DВ, Комплект

0,35

V

Переключение характеристики(TА=-20 ~ + 70, вDD= 4,5 ~ 5,5, VSS= 0 В, если не указано иное)

Prameter

Символ

Состояние

Мин

Каустической соды в год

Макс

Блок

Время задержки передачи

TПожалуйста, прежде чем сделать покупку,

CL = 15pF,DIN

Выход, RL = 10K

300

Ns

Время падения

TTHZ

CL = 300pF,OUTR/OUTG/OUTB

120

МКС

Вход от китайского производителя

CЯ

15

PF

Характеристика RGB IC, параметр

Цвет излучения

Модель

Длина волны (нм)

Интенсивность света (мкд)

Напряжение (В)

Красный

13cbaup

620-625

390-420

2,0-2,2

Зеленый

13cgaup

522-525

660-720

3,0-3,4

Синий

10R1MUX

465-467

180-200

3,0-3,4

Скорость передачи данныхВремя( TH + TL=1.25µs600ns)

T0H

0 кода, время высокого напряжения

0.4us

150ns

T1H

1 код, время высокого напряжения

0.8us

150ns

T0L

0 кодов, низкое напряжение

0.85us

150ns

T1L

1 код, время низкого напряжения

0.45us

150ns

Рез

Низкое напряжение времени

Выше 50µs

L интеллигентая (ый) защита от обратного подключения, источника питания защита от обратного подключения не повреждает IC.

L цепь управления и светодиодный общий доступ, только источник питания.

Схема управления l и чип RGB интегрированы в посылка 5050 компонентов, формируют полный контроль точки пикселей.

Встроенная цепь коррекции сигнала l, после изменения формы волны к другому драйверу, убедитесь, что искажения формы волны не накапливаются.

L встроенный электрическая схема сброса и потери мощности цепью повторного включения.

L каждый пиксель трех основных цветов может достичь 256 яркости дисплея, завершенный 16777216 цветной полноцветный дисплей и частота сканирования не менее 400 Hz/s.

L Каскадный порт передачи сигнала одной линией.

L любые две точки на расстоянии более 5 м, сигнал передачи без любого увеличения цепи.

L, когда частота обновления 30fps, Каскадное число не меньше, чем 1024 точки.

L Отправка данных со скоростью 800 кбит/с.

L Цвет светильник были очень последовательным, экономически эффективным ..

II. Применение

Полноцветный модуль, полноцветные мягкие огни, полоска лампы.

L светодиодный декоративное освещение, закрытый/открытый светодиодный видео нерегулярный экран.

III. Общее описание

WS2812B-это светодиодный светильник с интеллектуальным управлением, который определяет, что схема управления и чип RGB интегрированы в посылка из 5050 компонентов. Внутренняя схема включает интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала. Также включает прецизионный внутренний осциллятор и 12V напряжение машина для испытаний на программируемую постоянную ок Н-nt панель управления, эффективного пикселей точечный светильник цветного материала, украшенные последовательный свет.

Протокол передачи данных использует один режим NZR связи. После того, как pixel power-on reset, DIN порт получает данные от контроллера, первый pixel собирает начальные 24-битные данные, а затем отправляется на внутреннюю защелку данных, другие данные, которые изменяют форму с помощью внутренней цепи усиления сигнала, отправлены на следующий каскад пикселей через порт DO. После передачи сигнала для каждого пикселя, сигнал для уменьшения 24 бит. Pixel использует автоматическую технологию передачи resha-ping, что делает Каскадное число пикселей не ограничено передачей сигнала, это зависит только от скорости передачи сигнала.

Светодиодный, с низким напряжением вождения, защитой окружающей среды и энергосбережением, высокой яркостью, широким углом рассеивания, хорошей стабильностью, низкой мощностью, долгим сроком службы и другими преимуществами. Встроенный светодиодный чип управления становится более простой схемой, небольшой объем, удобная установка.

Пожалуйста, обратите внимание: Этот продукт выглядит так же, как протокол WS2812B, и есть много кодов, доступных для Arduino и другие платформы,И может управляться контроллером DC5V WS2811/WS2812B.

Описание продукта:

Номер детали:

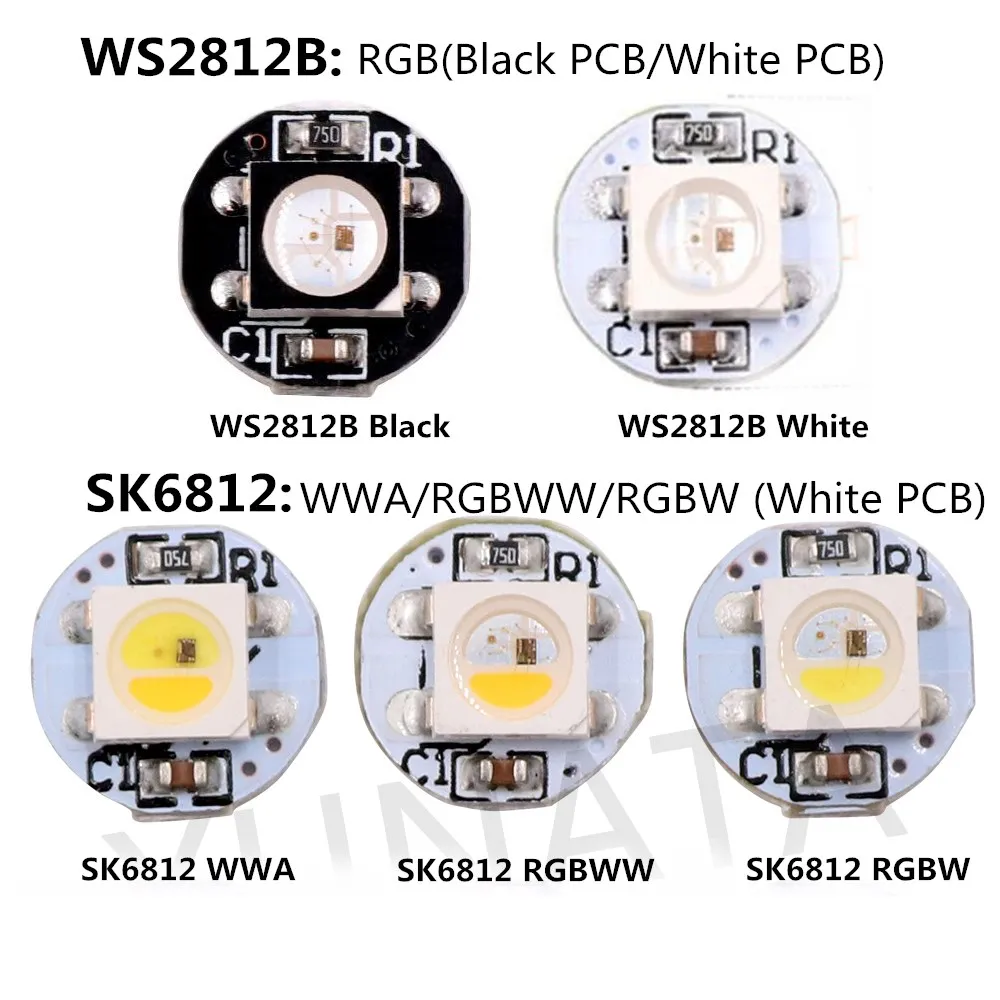

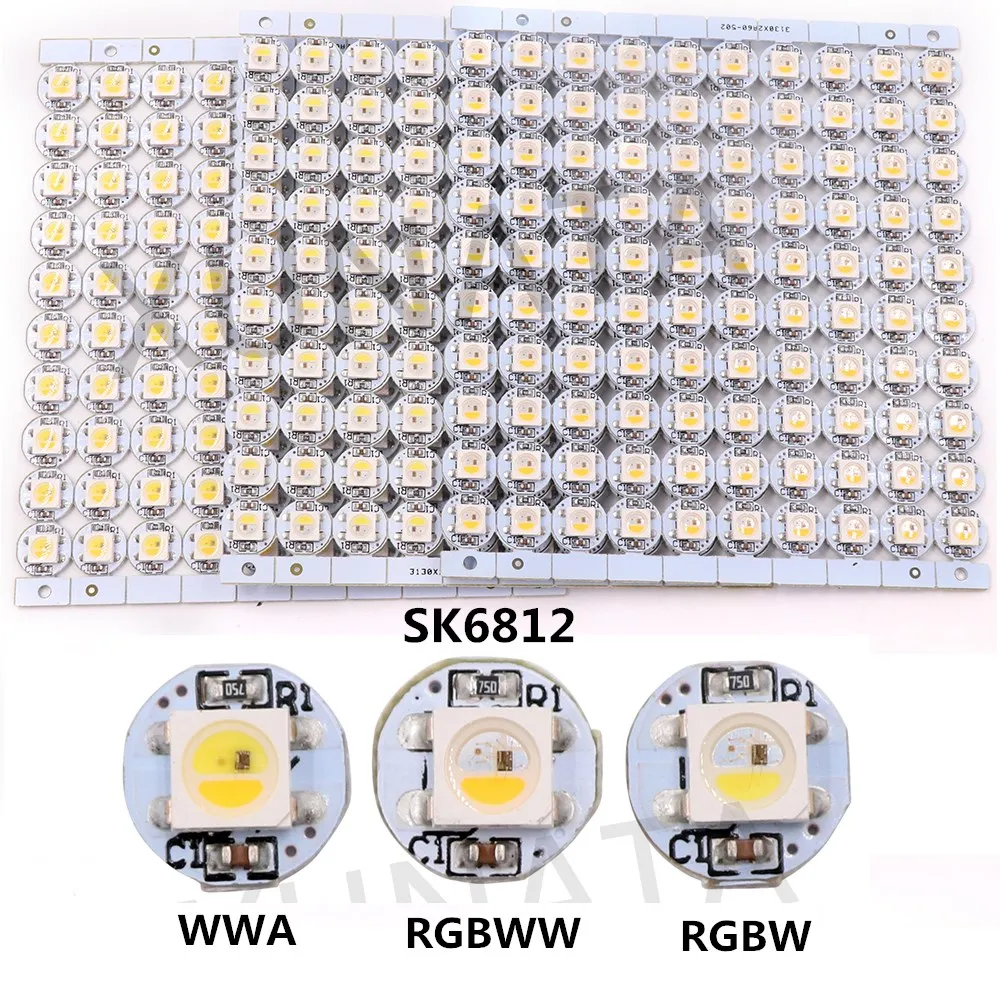

SK6812-RGBWW/RGBWW/RGBNW/WWA/RGB

Цвет

Полноцветный rgb, 24 бит, 256 серых шкал

Светодиодный Кол-во

2-1000 шт.

Вход вольт

DC5V

Максимальный ток

60MA

Макс Мощность

0,24 Вт/светодиод

Драйвер метод

Постоянный ток

IC

SK6812

Угол обзора

100-120degree

Уровень защиты

IP21

Сертификация

CE и сертификат безопасности материала по ограничению на использование опасных материалов в производстве

Стандартный соединение

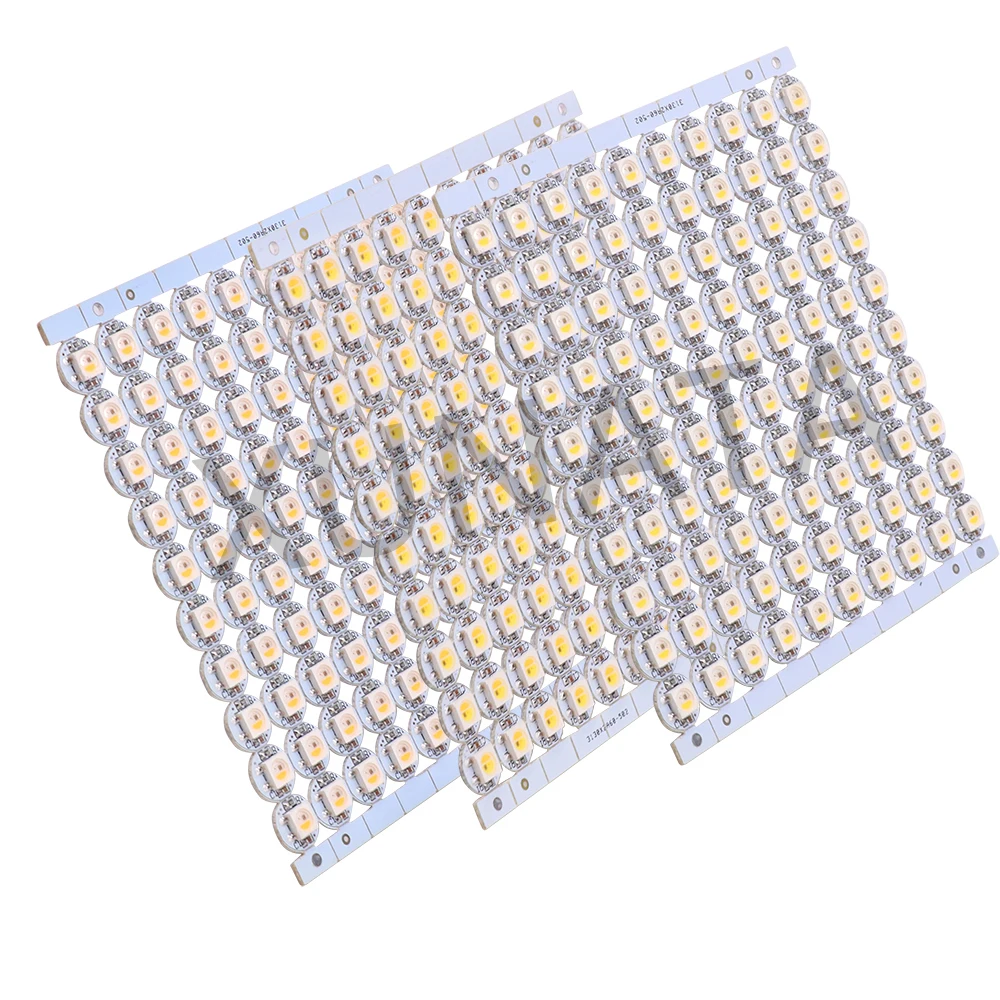

100 шт Модуль в доску

Стандартный длина провода

Без какого-либо провода

Корпус

Нет

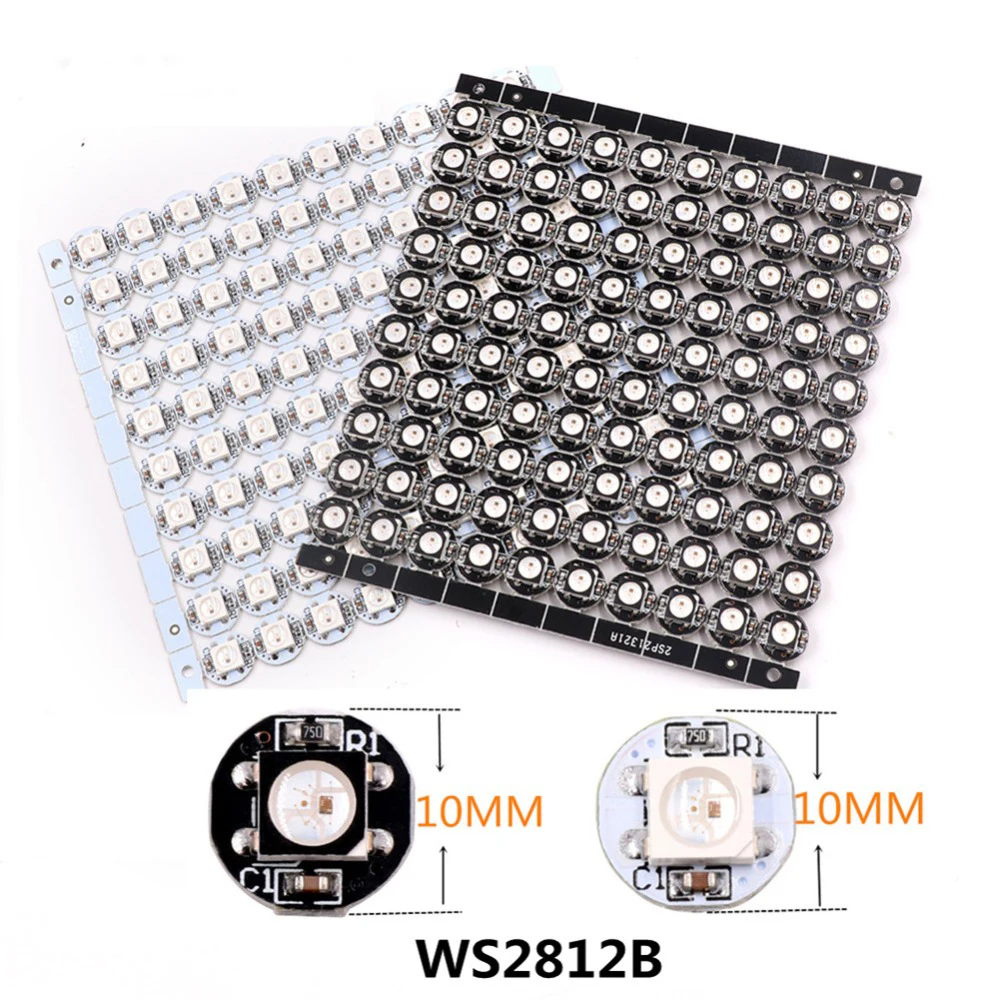

Размеры

10mmX3mm

Срок службы

50000 часов

Гарантия

3 года

Управление температуры

-; Большие размеры 40-50

Температура хранения

-В переменного тока, 50-60

Область применения:

Светильник s, задний светильник s, светильник s шкафа, краевой светильник, Архитектурный Светильник s для коридора, навеса, арки, светильник s для пути
И контурная маркировка, и т. Д.
Они могут быть хорошим выбором для рекламы, светодиодного экрана, ночных клубов, кофейных/винных баров, шоппинга,
Различные магазинов, кинотеатра, салоны красоты, офисные фронты, даже фонари для домашней кухни или гостиной и т. Д.
