AT35 AT34 5 USB 3 0 цветной ЖК вольтметр амперметр измеритель напряжения тока мультиметр

AT35 AT34 5 USB 3 0 цветной ЖК вольтметр амперметр измеритель напряжения тока мультиметр

Благодарим Вас за покупку этого полноцветного usb-тестера от компании Hangzhou Ruideng technology Co., Ltd. перед использованием данного продукта мы рекомендуем вам вкратце ознакомиться с этой инструкцией, чтобы обеспечить правильную работу и использование устройства. Мы также советуем вам держать эту инструкцию в безопасном месте для будущих справочных целей, которые могут потребоваться когда-либо.

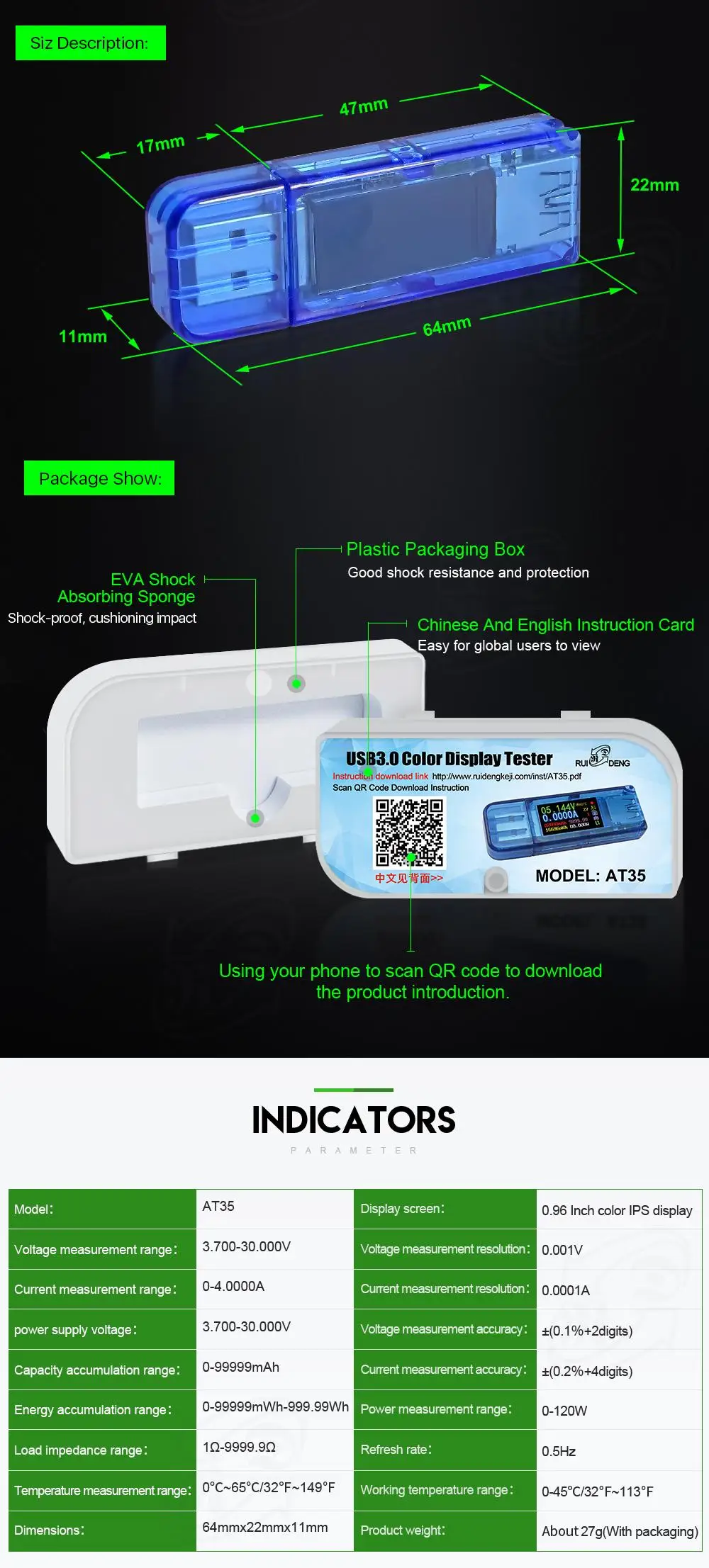

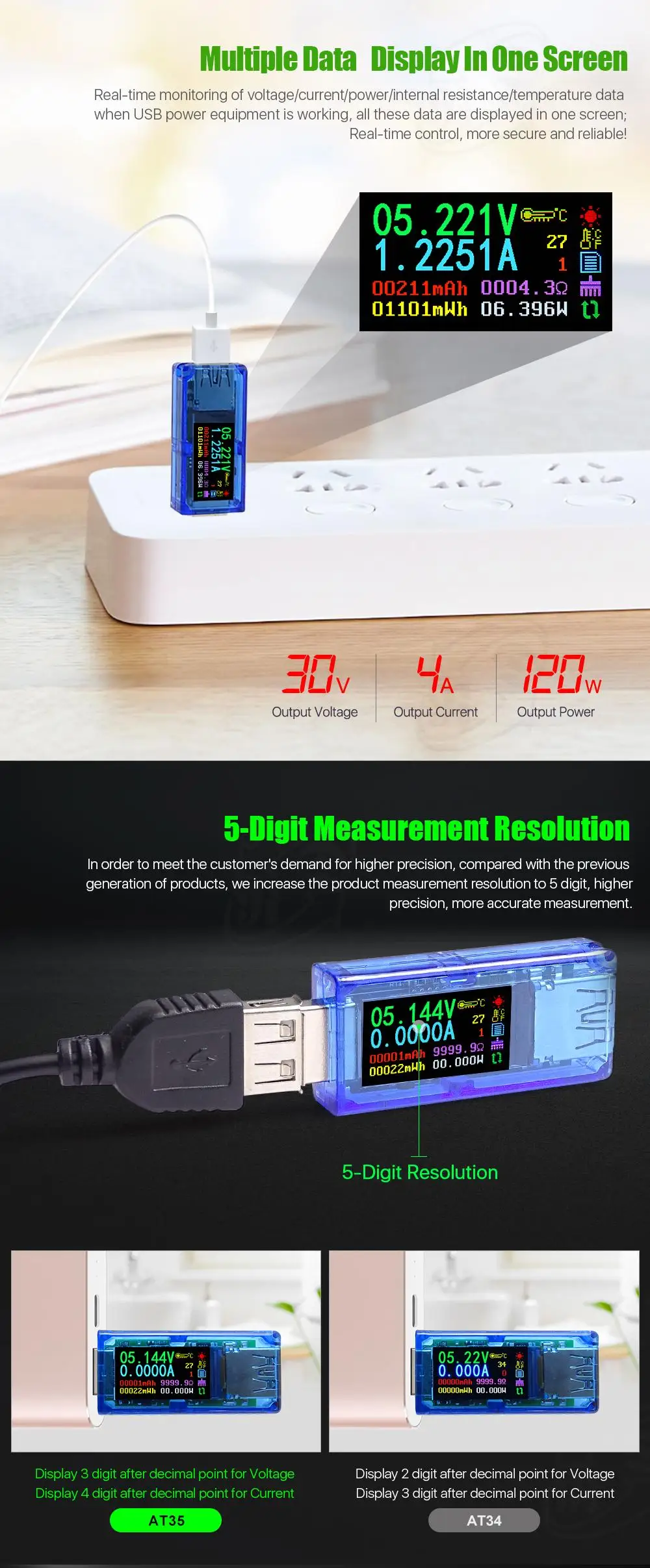

Технические параметры:

Модель изделия

AT34

AT35

Напряжение диапазон измерений

3,70-30,00 V

3,700-30,000 V

Напряжение Дискретность

0,01 V

0,001 V

Напряжение точность измерений

± (0.8% + 4 цифры)

± (0.1% + 2 цифры)

Диапазон измерения тока

0-4.000A

0-4.0000A

В настоящее время Дискретность

0.001A

0.0001A

В настоящее время Дискретность

± (1% + 4 цифры)

± (0.2% + 4 цифры)

Вес изделия (посылка входит в комплект)

28 г

27 г

Частота обновления данных

2 Гц

0,5 Гц

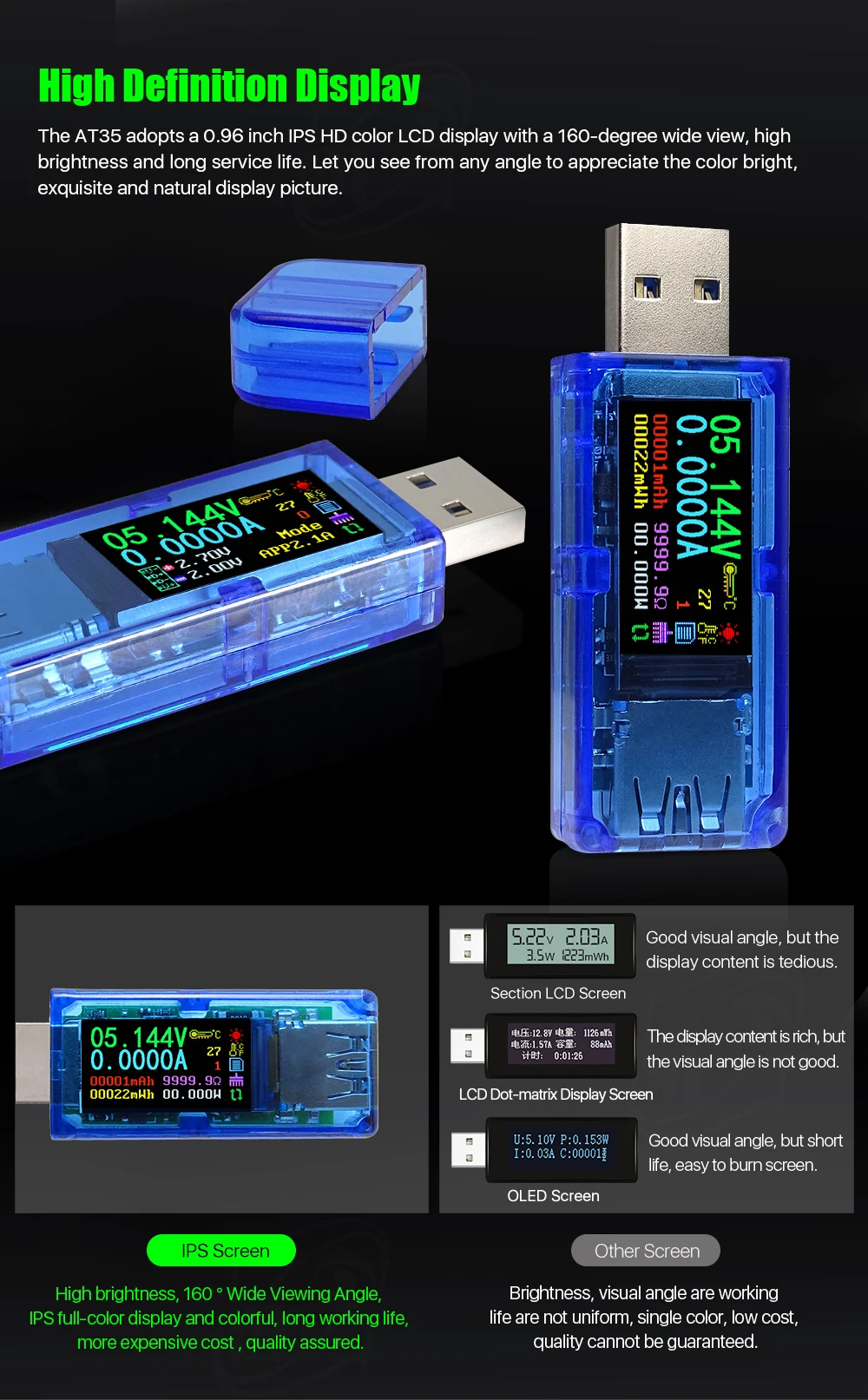

Дисплей экран

0,96 дюймовый цветной ips дисплей

Ёмкость накопление диапазон

0-99999 мА-ч

Накопление энергии диапазон

0-99999mWh 999,99 W

Мощность диапазон измерений

0-120 W

Нагрузки диапазону сопротивления

1Ω-9999,9 Ω

Температура диапазон

0 ° ~ 80 °/32 ° ~ 176 °

Температура погрешность измерений

±3°/±6°

Диапазон рабочих температур

0 ~ 45 °/32 ° ~ 113 °

Размеры

64 мм x 22 мм x 12 мм

Быстрая зарядка режим распознавания

QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG

Примечание:

1,Инструкция по эксплуатации: Http://www.ruidengkeji.com/inst/AT35.pdf (китайский сервер)

Https:/drive. google. com/open? id = 1qoLO4A9RjR7XTNXrvXejGSNncK_UyiPp (google Cloud Disk)

2. Описание видео: //youtu.be/gSXDez7hW0k

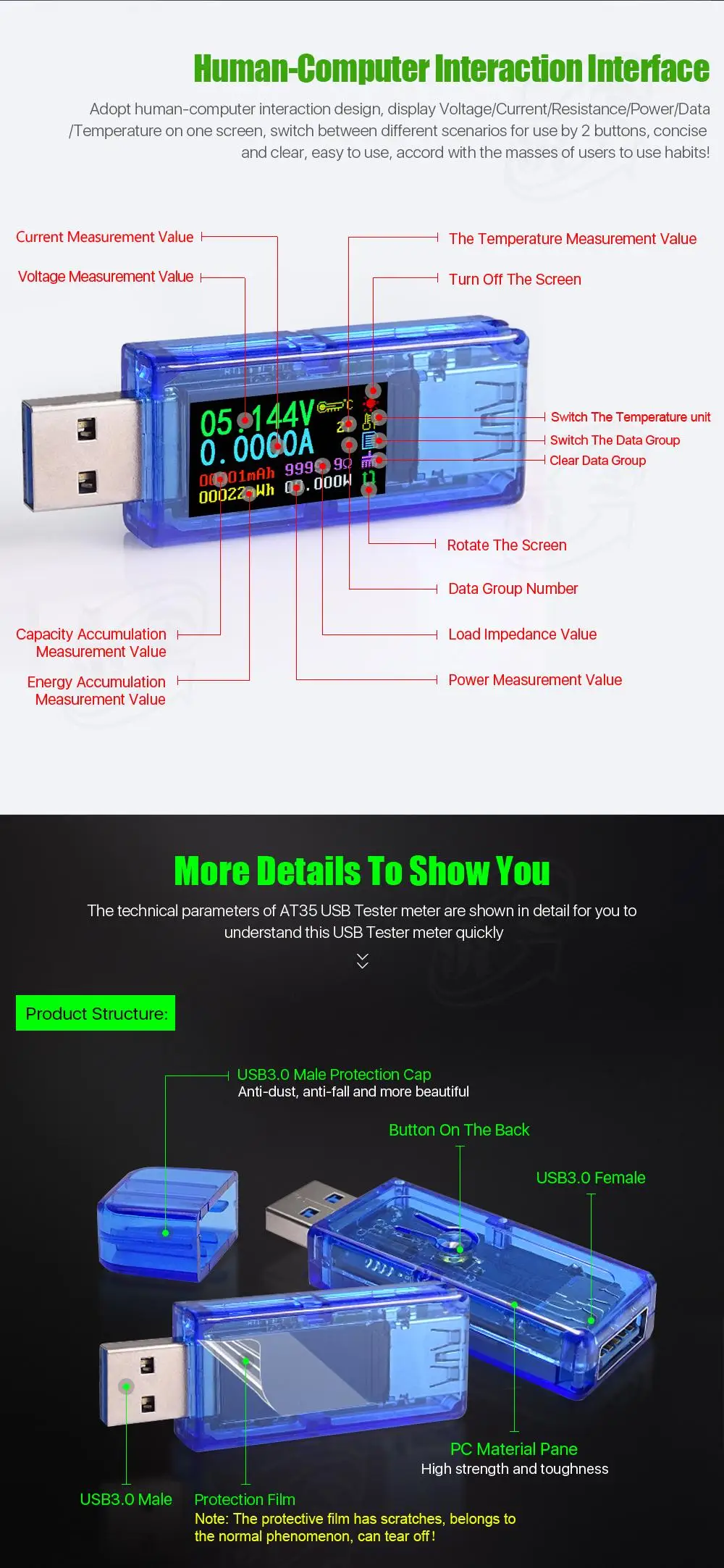

Функция Интерфейс:

Основной интерфейс измерения интерфейс распознавания быстрой зарядки

Инструкция по управлению кнопками:

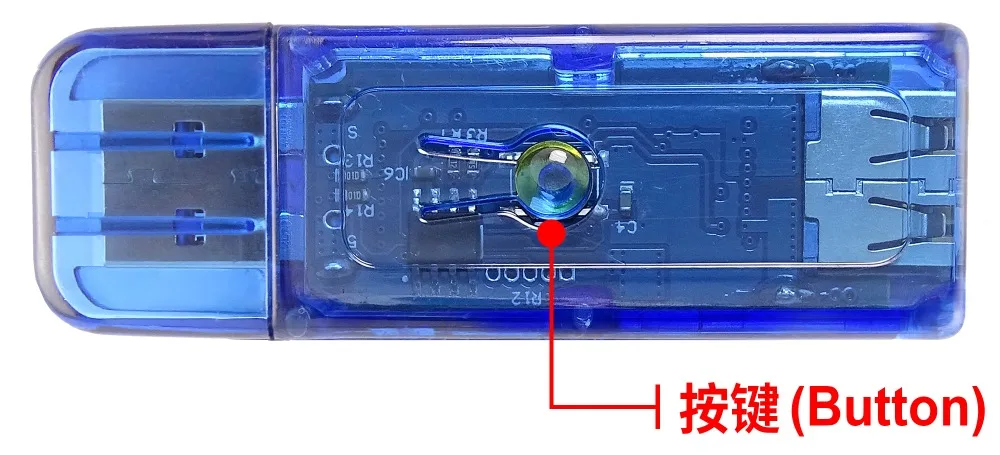

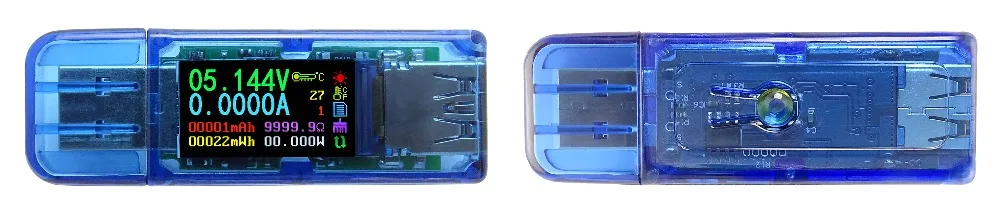

Кнопка расположена на задней панели тестера. Есть 2 способа работы, длительное нажатие и короткое нажатие. Короткое нажатие позволяет осуществить переключение между основным интерфейсом и интерфейсом быстрого распознавания заряда. Длительное нажатие-это чтобы осуществить Переключатель настройки системы.

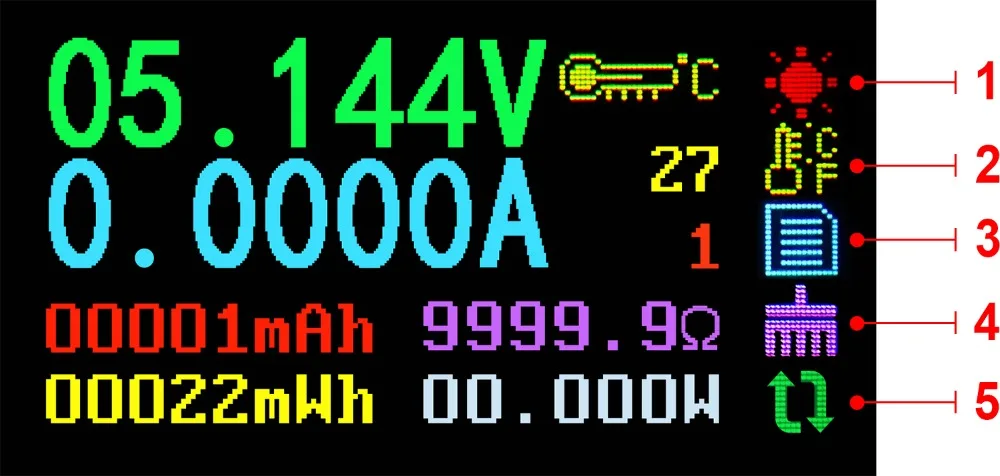

Введение значок Функция

1.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для включения/выключения экрана.

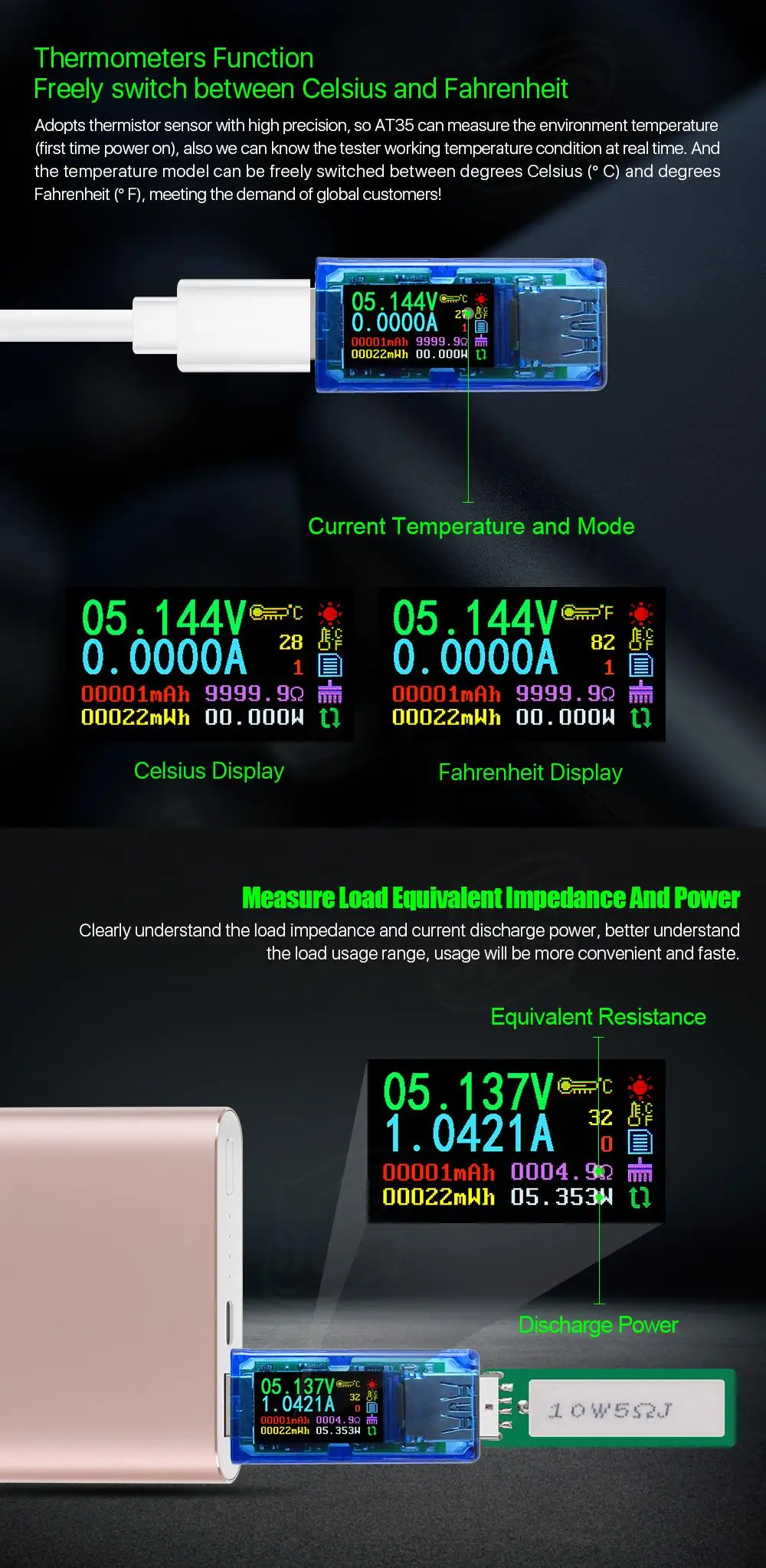

2.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения температурного блока (°/°).

3.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения группы данных.

4.Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы очистить данные в текущей группе данных.

5.Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы повернуть экран.

Управление Инструкция:

Удерживайте кнопку и включите питание устройства без нагрузки, текущее основание может быть очищено. Если сделать это с нагрузкой, ток всегда будет 0. После нормального включения, интерфейс приветствия будет отображаться сначала, а затем будет отображаться основной интерфейс измерения.

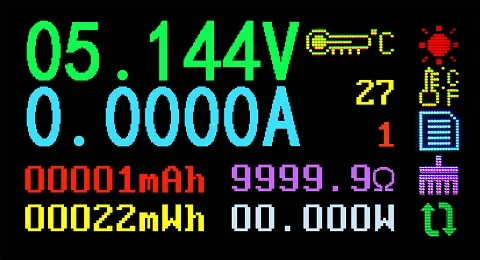

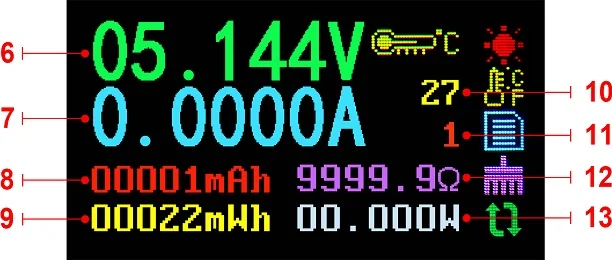

Интерфейс 1: основной интерфейс измерения:

6: значение измерения напряжения

7: значение измерения тока

8: накопленные Ёмкость

9: накопленной энергии

10: значение измерения температуры

11: номер используемой группы данных

12: сопротивление, эквивалентное нагрузке

13: значение измерения мощности

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

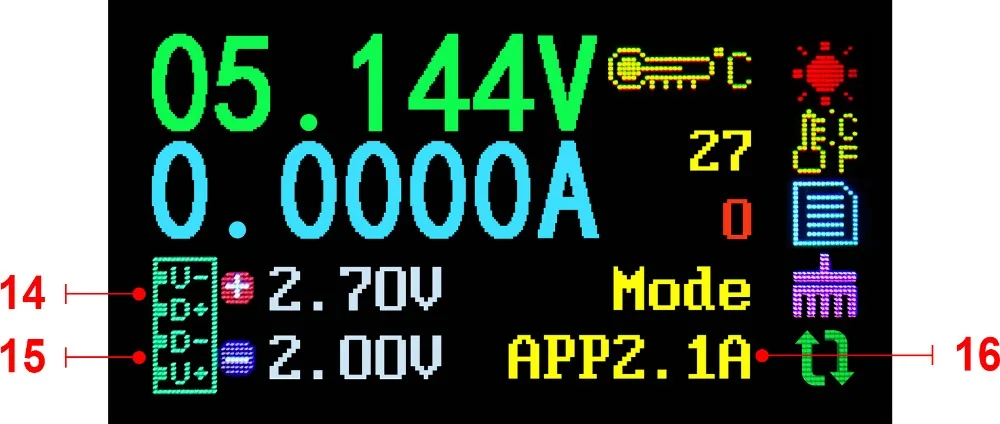

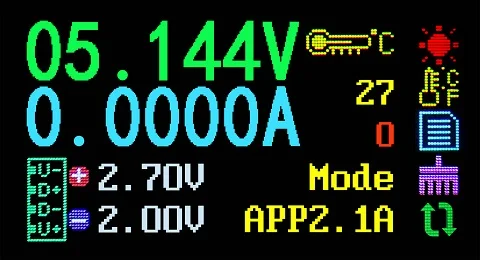

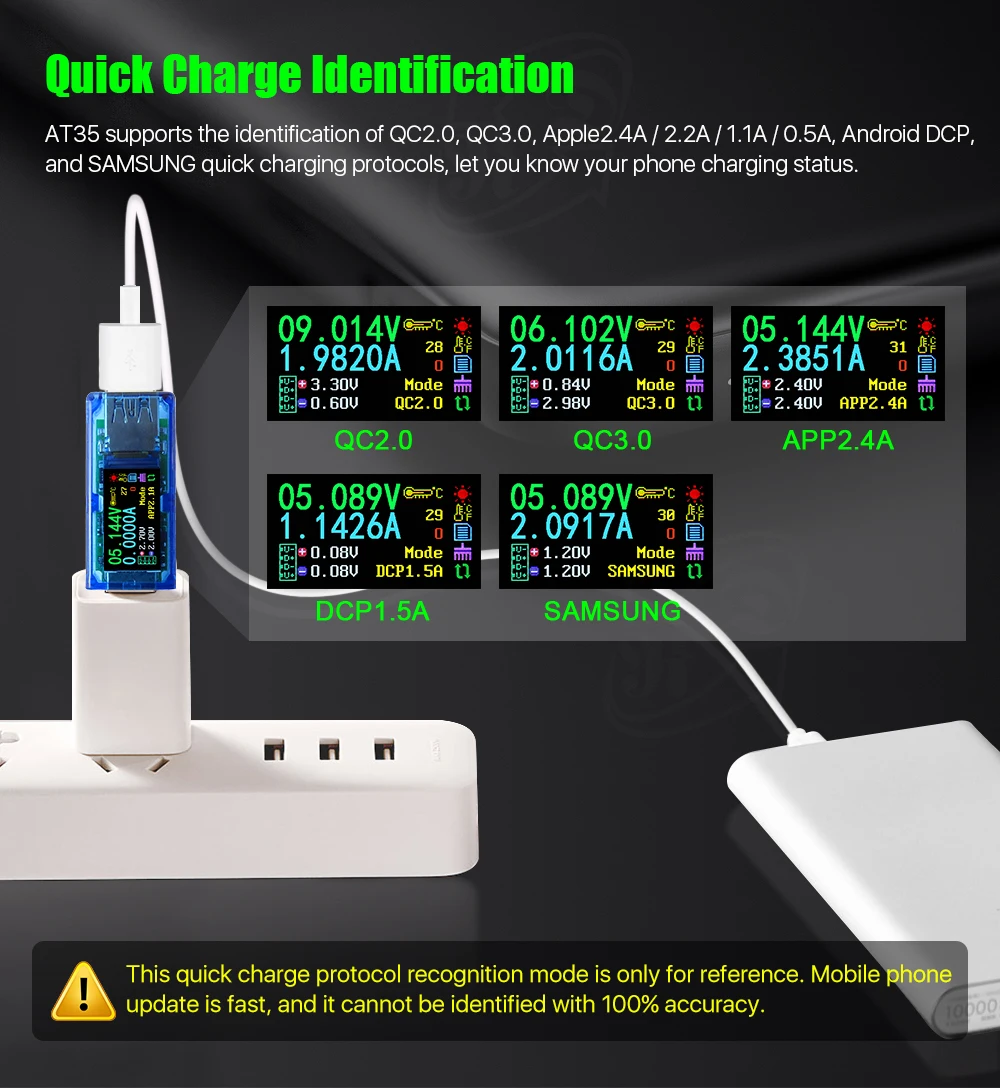

Интерфейс 2: интерфейс распознавания быстрой зарядки:

14: D +: данные положительного напряжения сигнала

15: D-: напряжение отрицательного сигнала

16: Отображение режима быстрой зарядки

Изделие автоматически определит устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0.QC3.0. APPLE2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG. (Примечание: функция распознавания D +/D-напряжения и протокола быстрой зарядки предназначена только для справки, поскольку мобильный телефон быстро обновляется, он не может быть абсолютно точным)

При любом интерфейсе из 2 интерфейсов нажмите и удерживайте кнопку, чтобы воплотить набор данных. Нажмите и удерживайте кнопку более 0,5 с, соответствующий значок будет выбран и отображен (фон значка становится синим), затем шаг через опции выключения экрана, единицы отображения температуры, переключатель группы данных, группа данных очистить ноль и Вращение экрана. Остановите функцию, которую вы хотите установить, а затем ослабьте кнопку.

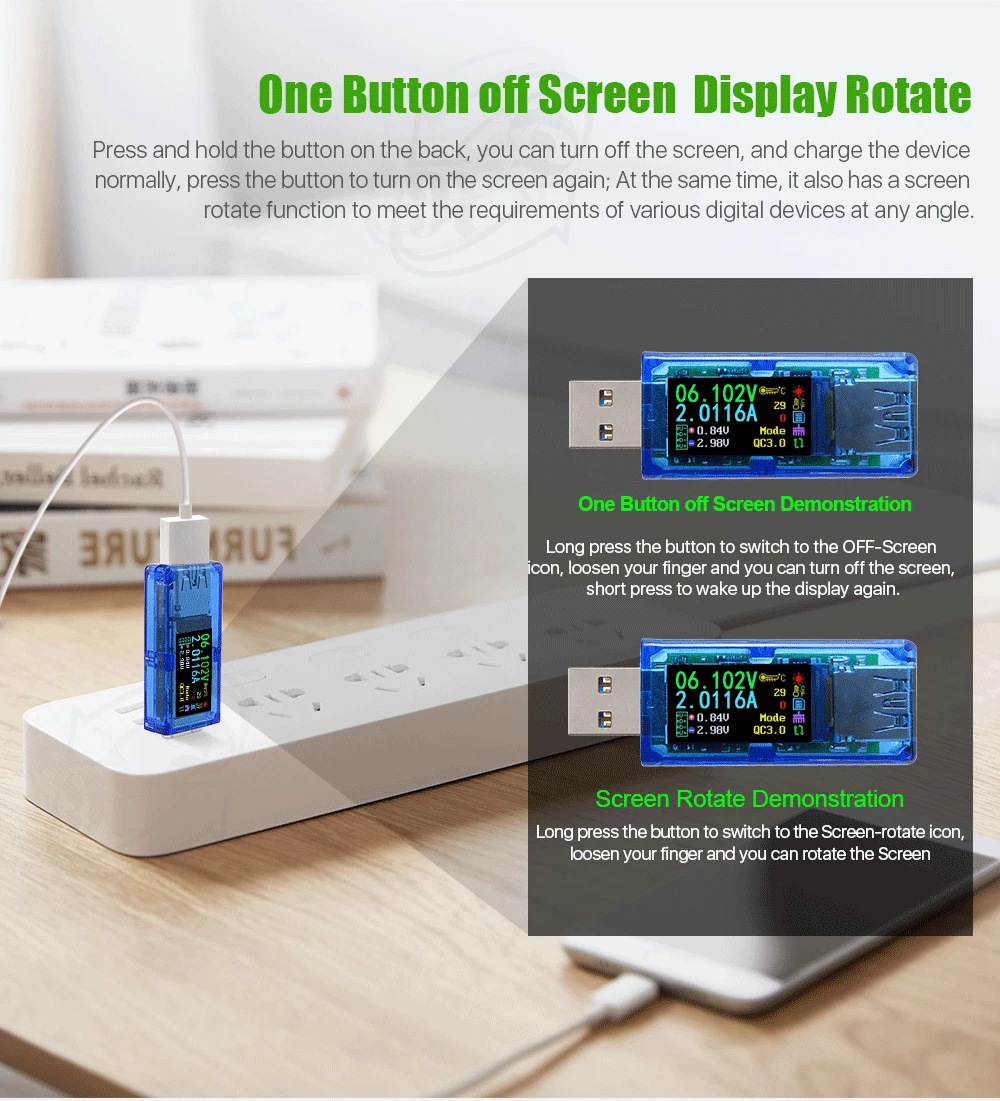

 Нажмите и удерживайте кнопку, когда соответствующаяЗначок выбран и отображен, ослабьте кнопку, экран будет выключен, а затем нажмите кнопку или включите снова, дисплей будет светильник снова.

Нажмите и удерживайте кнопку, когда соответствующаяЗначок выбран и отображен, ослабьте кнопку, температурный блок будет переключен. Единица измерения температуры по умолчанию: градусов Цельсия.

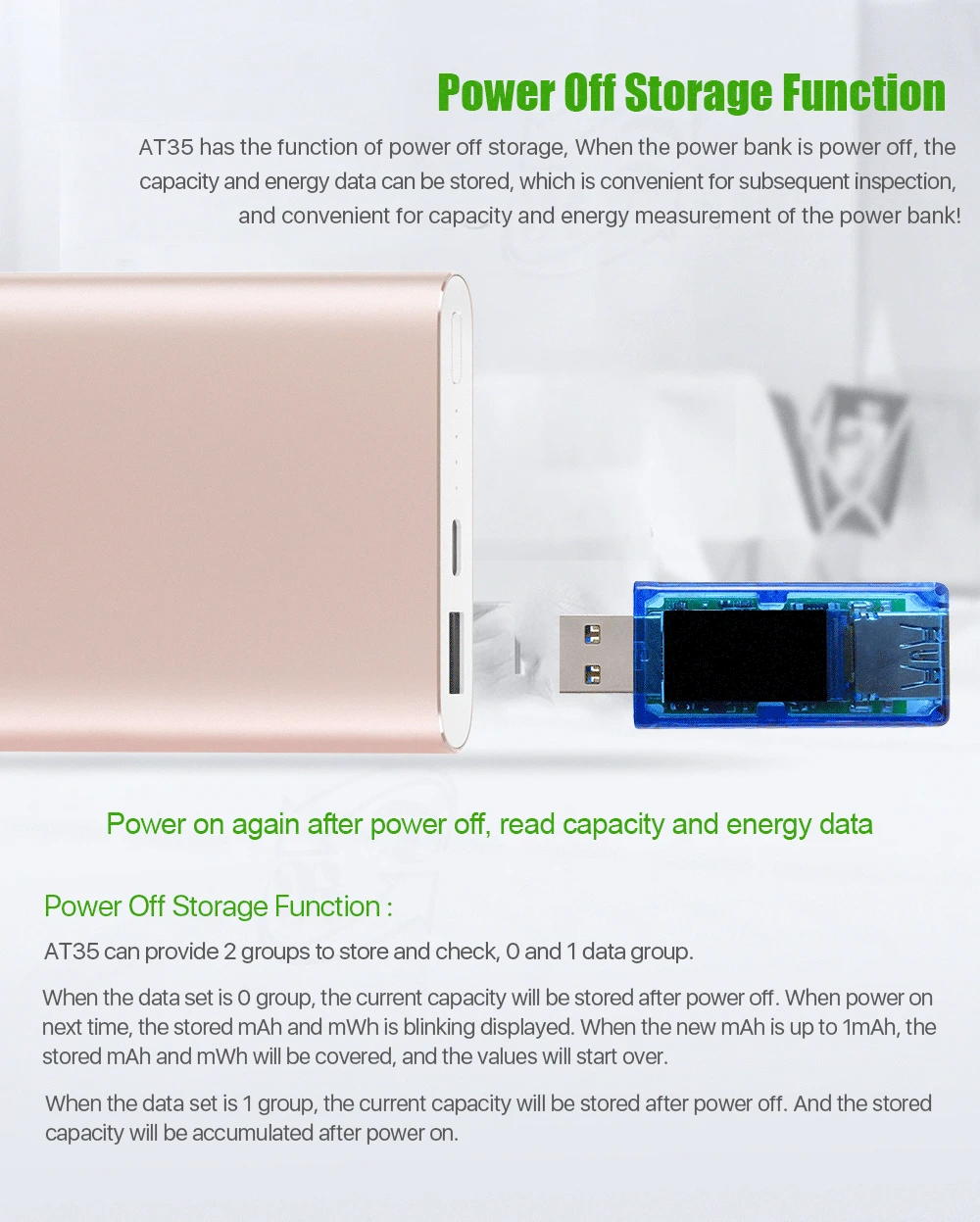

Нажмите и удерживайте кнопку, когда соответствующаяЗначок выбран и отображен, ослабьте кнопку и группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, группы данных 0 и группы данных 1. Когда набор данных является группой 0, текущая емкость и энергия будут сохранены после выключения питания. При включении питания в следующий раз отображается мигание сохраненных мАч и mWh. Когда новая мАч накапливается до 1 мАч, сохраненные мАч и mWh будут покрыты, и значения начнутся снова. Когда набор данных является группой 1, текущая емкость будет сохранена после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, когда соответствующаяВыбирается и отображается значок, ослабляется кнопка, данные текущей группы данных будут очищены.

Нажмите и удерживайте кнопку, когда соответствующаяВыбирается и отображается значок, ослабляется кнопка, экран будет поворачиваться на 180 градусов и храниться автоматически, что удобно для более позднего использования.
