Технические Поддержка

Мы являемся производителем. Все наши продукты разработаны и произведены нами. Так что верьте, что наше качество, цена и обслуживание точно дадут вам удовлетворение!

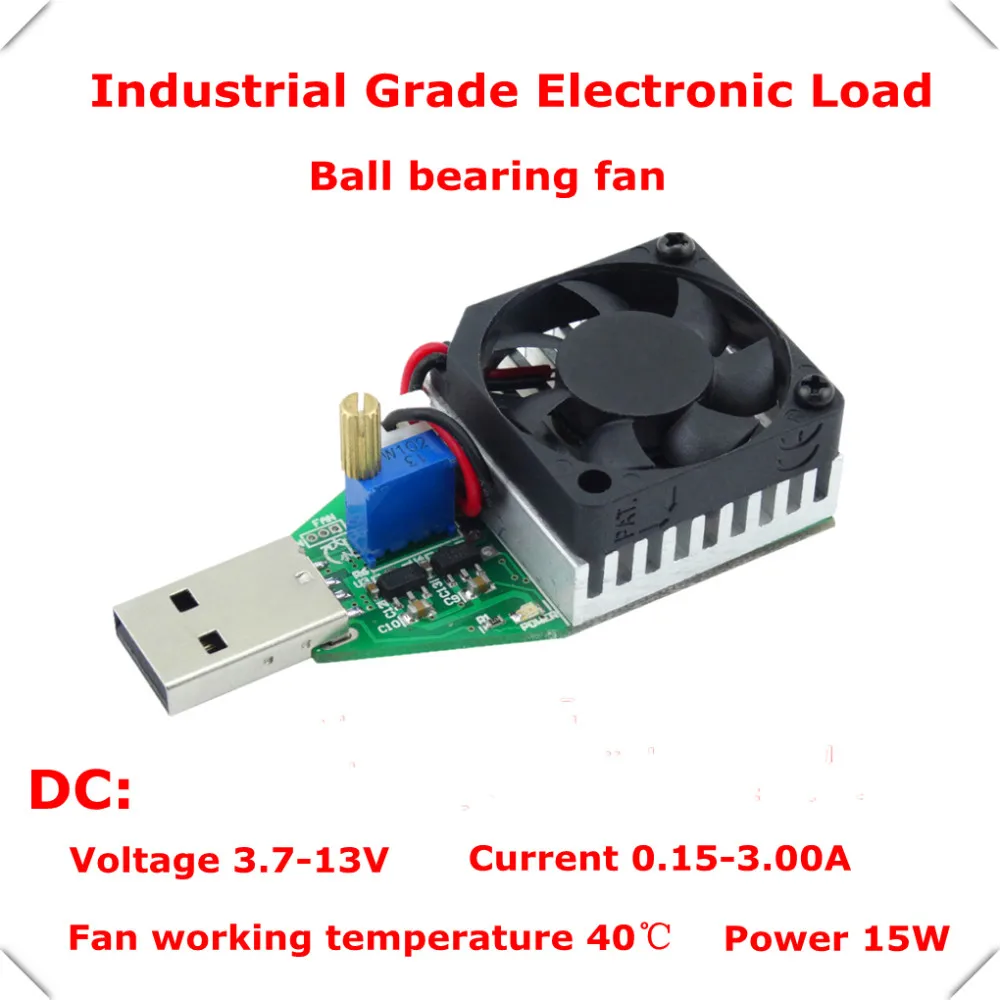

Соответствующий регулируемый электронный резистор нагрузки (ток 0,15-а). Нажмите здесь Http:/store/product/Industrial-Grade-Electronic-Load-resistor-USB-Interface-Mini-Discharge-battery-test-capacity-with-fan/923042_32528721413.html

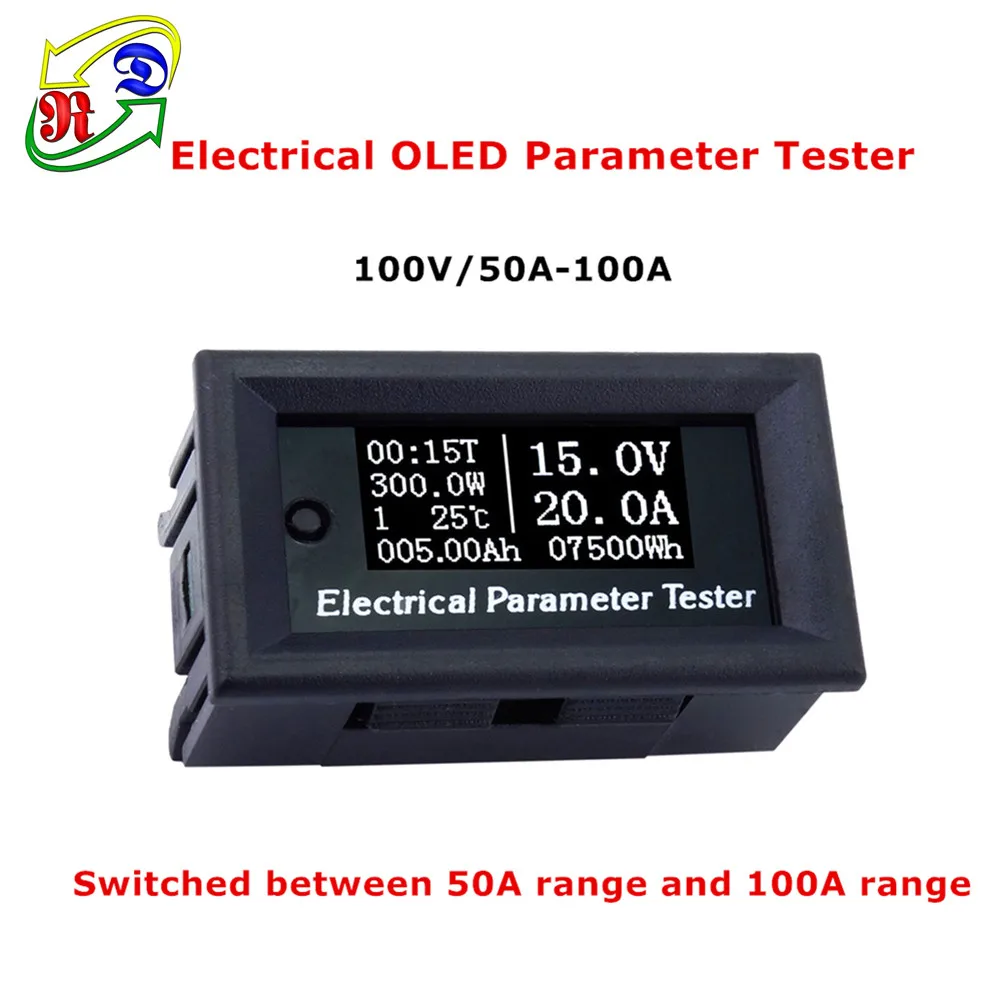

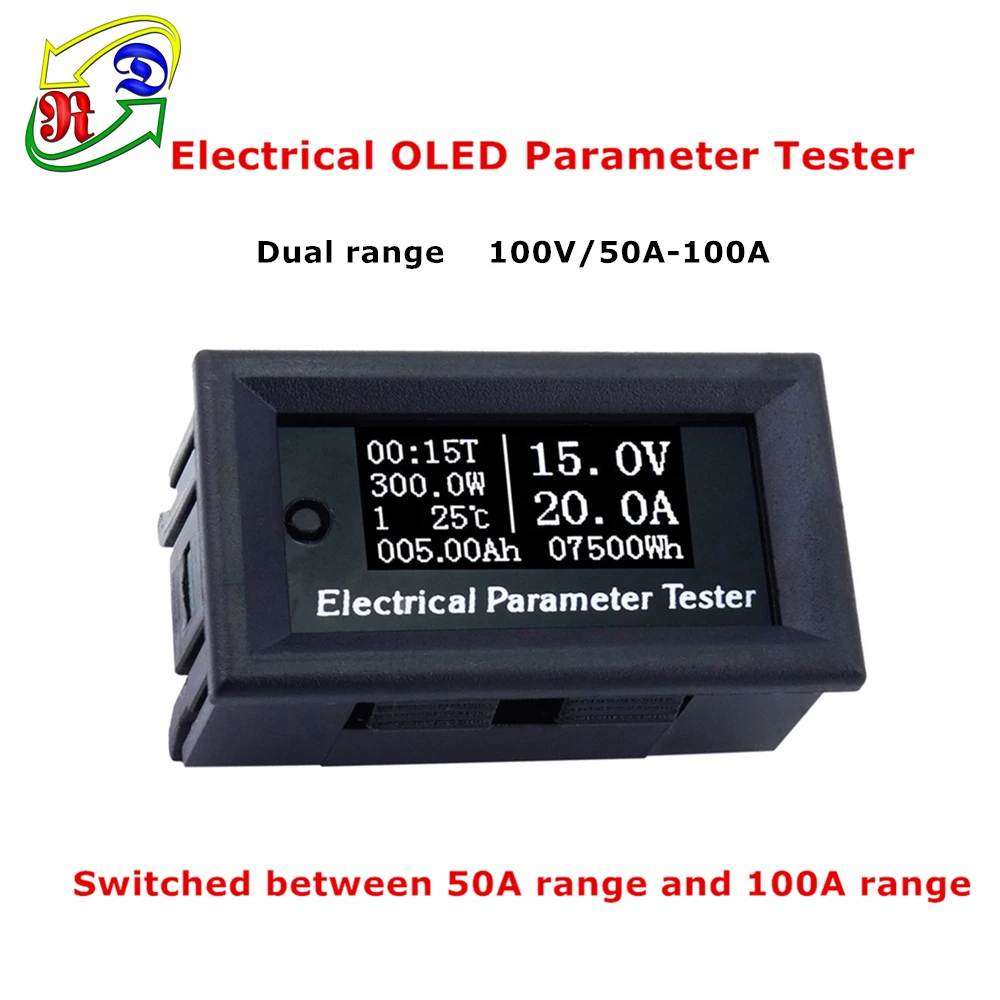

Электрические OLED параметр тестер

                                                                                                                                                                                                                        -100 v/50A-100A

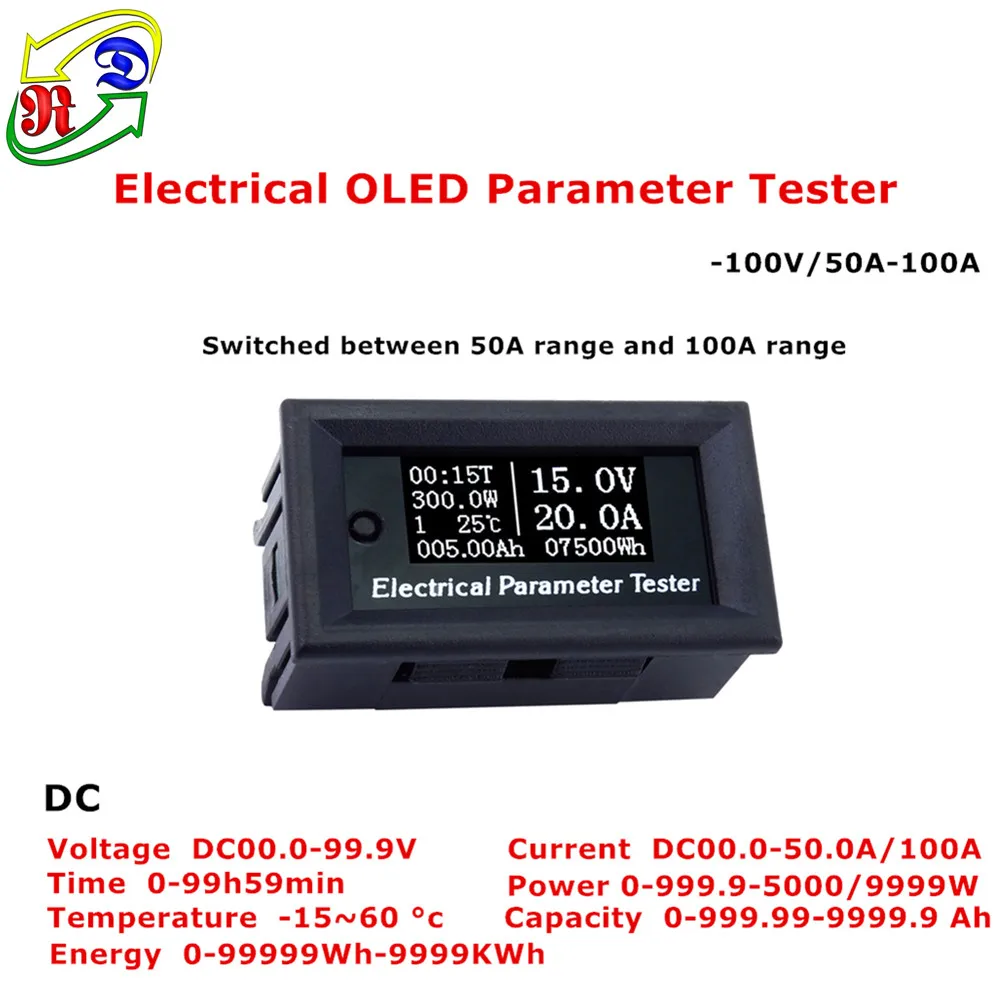

Технические параметры:

Диапазон измерения напряжения: DC00.0-99.9V диапазон измерения времени: 0-99h59min

Диапазон измерения тока: DC00.0-50.0A (диапазон 50А) DC00.0-99.9A (диапазон 100А)

Диапазон измерения мощности: 0-999.9-5000вт (диапазон 50А) 0-999.9-9999вт (диапазон 100А)

Диапазон измерения температуры:-15 °C ~ 60 °C диапазон накопления емкости: 0-999,99-9999,9 Ач

Диапазон аккумуляции энергии: 0-99999Wh-9999KWh точность измерения напряжения: ± (0.5% + 2 цифры)

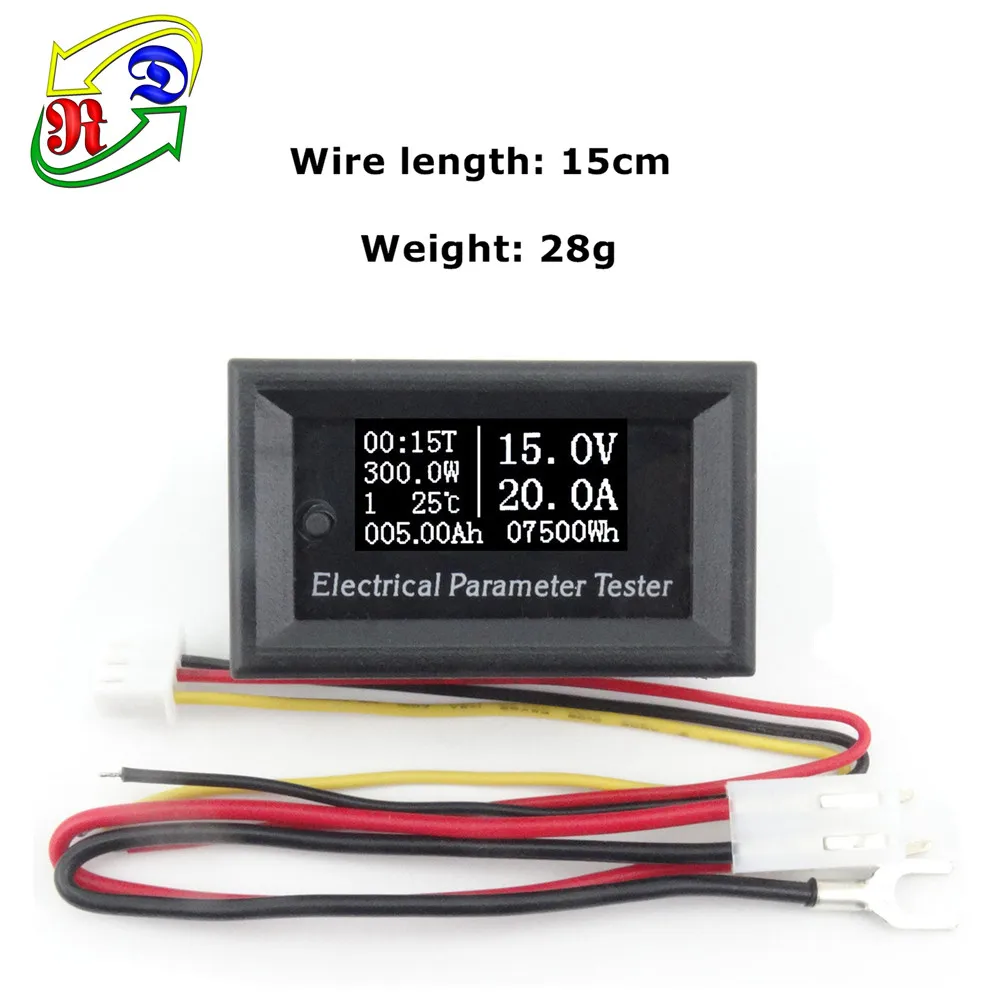

Точность измерения тока: ± (1% + 2 цифры) Вес изделия: 28 г

Версия

33 V/3A

33 V/10A

100 V/10A

100 V/20A

100 V/50A-100A

Внешний шунт

Нет необходимости

Нет необходимости

Нет необходимости

Нет необходимости

Должны

Диапазон

Один диапазон

Один диапазон

Один диапазон

Один диапазон

Двойной диапазон

Напряжение диапазон

0,00-33,0 V

0-00-33.0V

0,0-99,9 V

0,0-99,9 V

0,0-99,9 V

Постоянная сила тока

0,00-3.00A

0,00-9.99A

0,00-9.99A

0,0-20.0A

0,0-50,0-99.9A

Мощность диапазон

00,00-99,00 W

00,00-99,99-330,0 W

00,00-99,99-999,9 W

0-999.9-2000W

0-999,9-5000/9999 W

Интервал энергии

0-999.99Wh

0-3300.0Wh

0-9999.9Wh

0-99999Wh-9999KWh

0-99999Wh-9999KWh

Напряжение точность

± (0.3% + 2 цифры)

± (0.3% + 2 цифры)

± (0.5% + 1 цифра)

± (0.5% + 2 цифры)

± (0.5% + 2 цифры)

Точность измерения тока

± (0.8% + 3 цифры)

± (1% + 2 цифры)

± (1% + 2 цифры)

± (1% + 2 цифры)

± (1% + 2 цифры)

Ёмкость диапазон

00,000-99.999Ah

00,000-99.999Ah

00,000-99.999Ah

00,000-999,99-9999,9 Ач

00,000-999,99-9999,9 Ач

Временной диапазон

0-99h59min

0-99h59min

0-99h59min

0-99h59min

0-99h59min

Температура диапазон

-15°c ~ 60°c

-15°c ~ 60°c

-15°c ~ 60°c

-15°c ~ 60°c

-15°c ~ 60°c

Вес продукта

19 г

19 г

19 г

33 гр

28 г

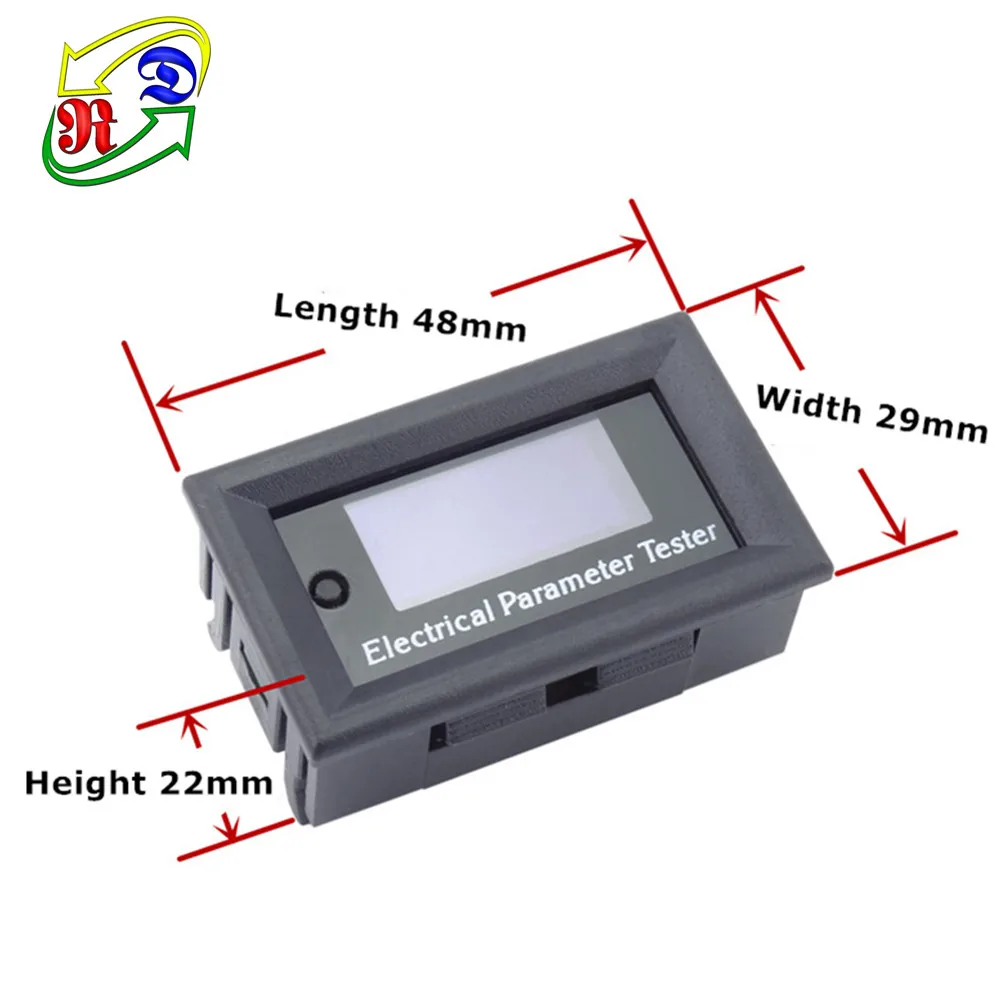

Размер изделия

48*28*22 (мм)

48*28*22 (мм)

48*28*22 (мм)

48*28*22 (мм)

48*28*22 (мм)

Цвет шрифта

Белого и синего цвета

Белый

Белый

Белый

Белый

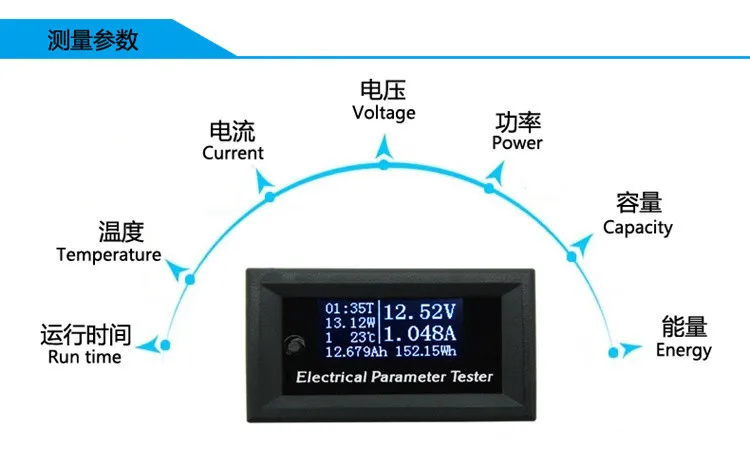

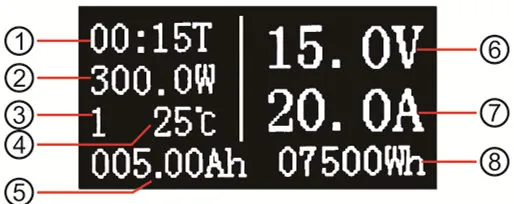

Дисплей Интерфейс Инструкция:

①Run времени

Батарей ② светодиодный дисплей

③Data набор

④Temperature дисплей

⑤Capacity дисплей

⑥Voltage дисплей

⑦Current дисплей

⑧Energy дисплей

Инструкция по эксплуатации

При meausuring, меняя диапазон и калибруя ноль, он должен быть соединен с соответствующим шунтом.

Изменение дальность работы:

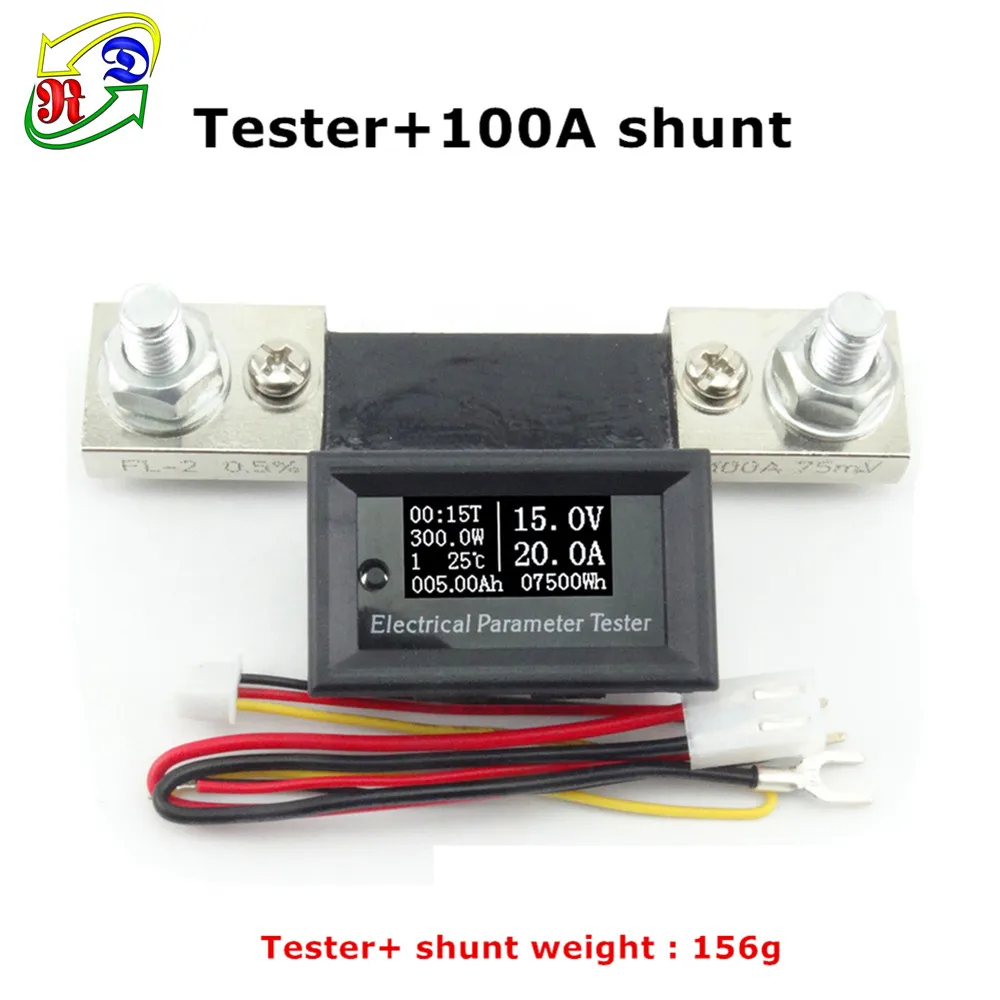

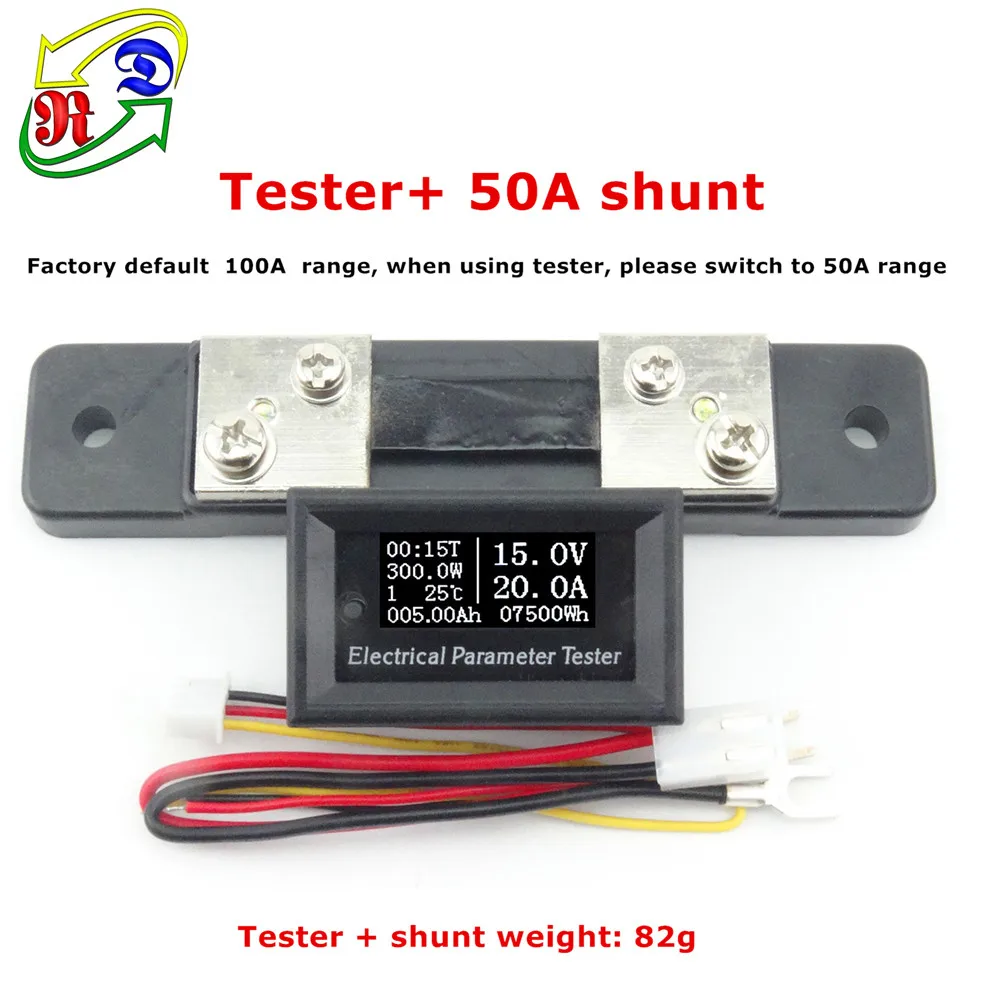

Заводской по умолчанию является 100A диапазон измерения; если переключиться на 50A диапазон, Пожалуйста, подключите 50A шунта и продолжайте нажимать кнопку для включения, до тех пор, пока на экране не появится «50A», затем отпустите ключ. Теперь изменение диапазона сделано. Если вы хотите переключиться на диапазон 100A, Пожалуйста, подключите 100A шунта и работать таким же образом.

Калибровка нуля операции

Со старением компонентов и воздействием температуры окружающей среды, может быть небольшая ошибка для чтения тока, особенно при измерении низкого тока. Для его калибровки: 1, выключите метер. 2, подключите шунт и отсоедините нагрузку. 3 нажмите и удерживайте переднюю кнопку. 4, включите питание. 5, отпустите кнопку, когда вы видите «AAA» на экране. Сделано

Кнопка Функция Инструкция:

Этот тестер имеет 0 и 1 две группы данных; и группы данных переключаются нажатием кнопки.

Когда группа данных является 1 группой, текущая емкость и энергия будут храниться после выключения питания. И сохраненные значения будут накапливаться после включения питания. Когда группа данных является группой 0, текущая емкость и энергия будут храниться после выключения питания; при включении питания в следующий раз, сохраненная емкость и энергия мигают. Но когда новая емкость до 0,01 Ач, сохраненная мощность и энергия будут покрыты, и значения начнутся сначала. В двух групп данных скопированные значения можно очистить до нуля, удерживая нажатой клавишу.

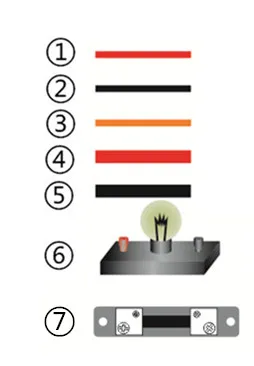

Инструкция по монтажной схеме:

①Red тонкая грань

②Black тонкая грань

③Yellow тонкая грань

③Yellow тонкая линия

⑤Black толстыми линиями

⑥Load

⑦Shunt

Пожалуйста, убедитесь в правильности проводки в строгом соответствии с схемой проводки.

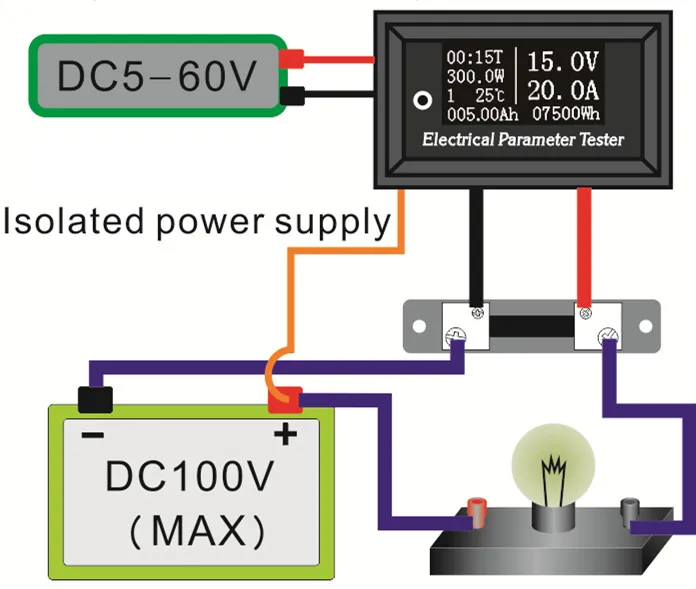

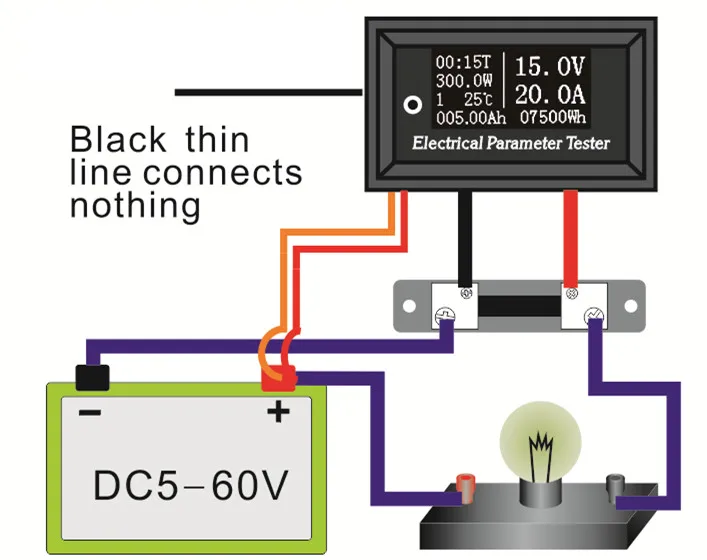

Используя изолированный ПитаниеДля питания может иметь разный метраж,

Два источника питания должны быть изолированы и не иметь никаких соединений между ними. Напряжение изолированного источника питания должно быть меньше 60 в

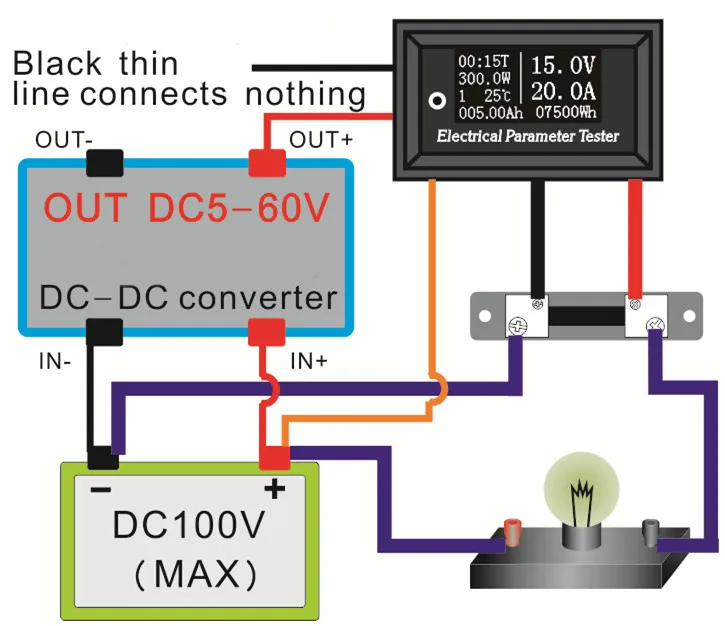

Использование DC-DC преобразователя для питания счетчика

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания. Преобразователь DC-DC должен быть общей катодной структурой.

Использование системы для питания счетчика

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.
