Универсальный набор инструментов для проверки утечки A/C/Монтажный адаптер

Универсальный набор инструментов для проверки утечки A/C/Монтажный адаптер

[Xlmodel]-[custom]-[8888]

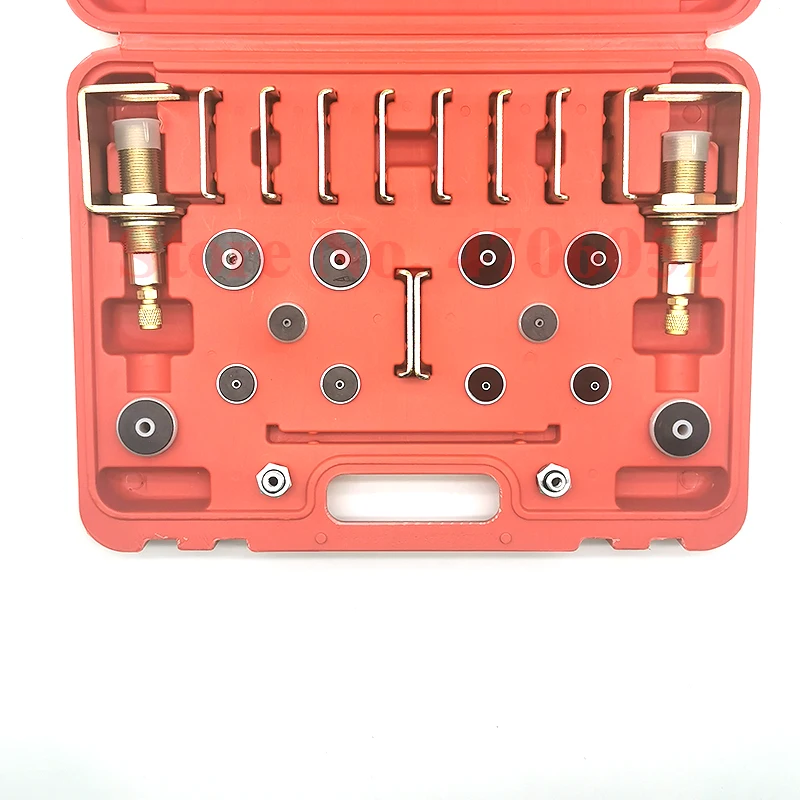

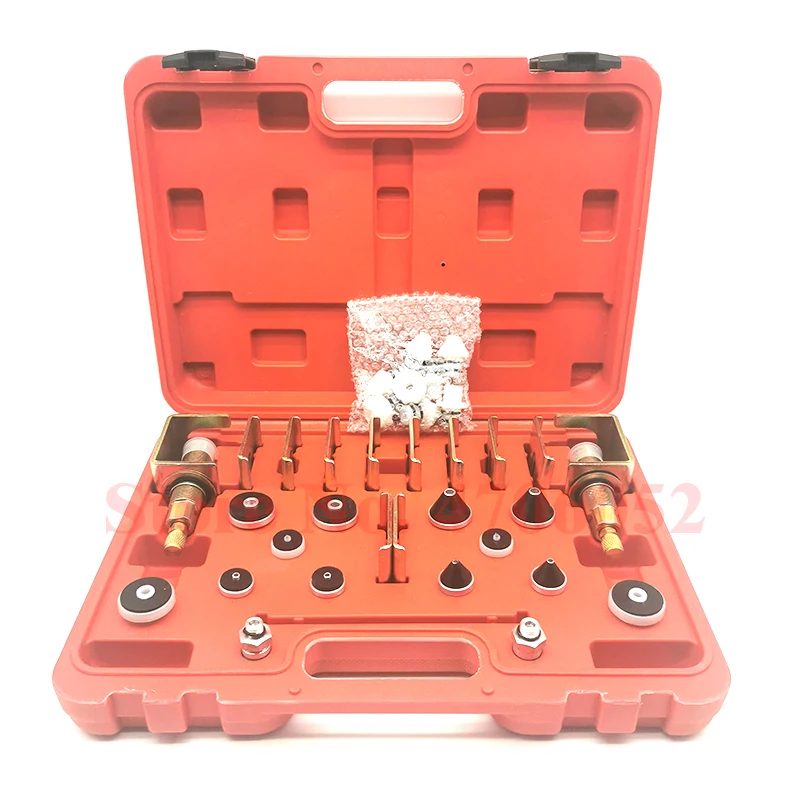

В комплект входит:

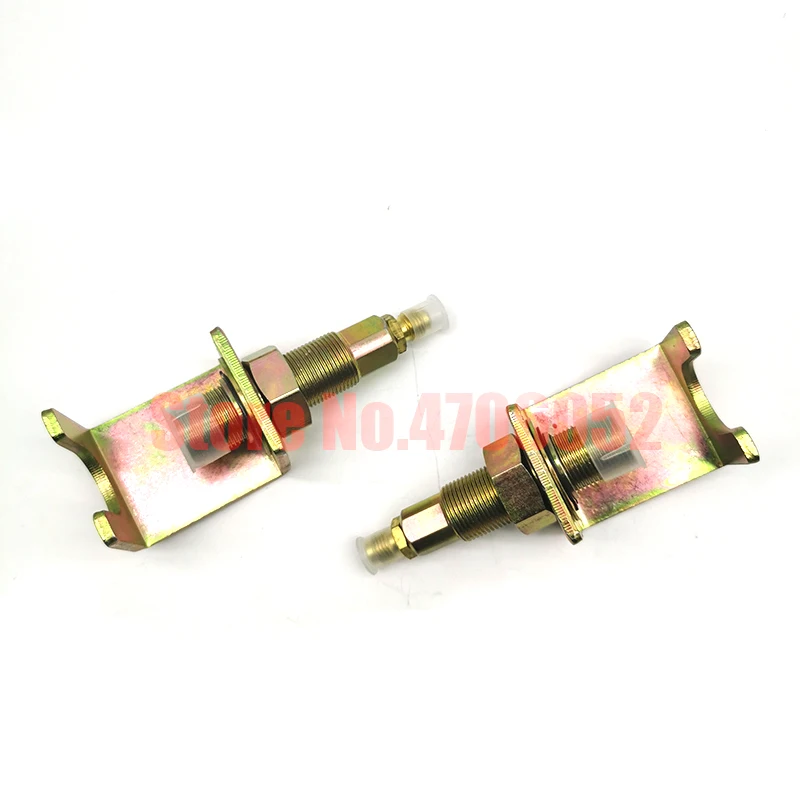

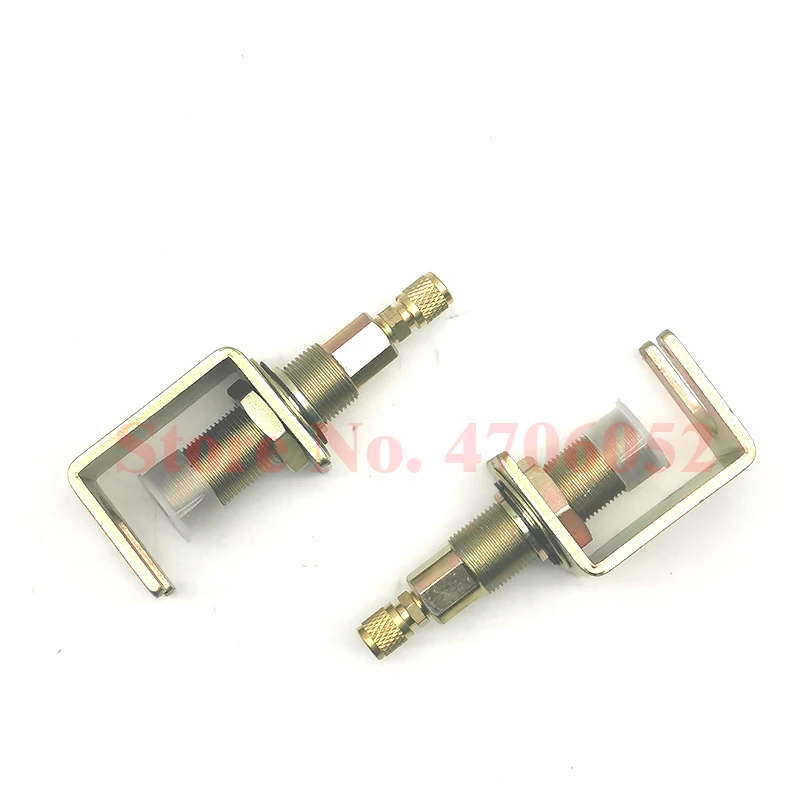

2 x зажим в сборе

2 x опорная пластина (1/2 "OD трубка)

2 x опорная пластина (5/8 "OD трубка)

2 x опорная пластина (3/4 "OD трубка)

2 x опорная пластина (7/8 "OD трубка)

2 x опорная пластина (без слота)

Описание:

Эти инструкции предназначены в качестве руководства для общего управления универсальным набором сливных фитингов.

Следуйте инструкциям производителя транспортного средства для промывки систем A/C.

Хомуты и опорные пластины, включенные в этот комплект, могут быть установлены на большинстве линий A/C или

Концы трубки для крепления промывочного аппарата.

Опорные пластины имеют прорези, что позволяет поддерживать трубки различных размеров или линейные гайки против нижнего конца уплотнительного зажима.

Скошенная область на опорных пластинах позволяет расклешенному концу трубок сидеть на уровне.

Таким образом, уплотнительный Конус может быть установлен без скольжения или повреждения конца трубки.

Место уплотнительного конуса в фитингах или концах трубки не требует использования гаечных ключей или

Прочие инструменты. Уплотнительные конусы, поврежденные инструментами, должны быть заменены.

Установка уплотнительного конуса:

1. После выбора правильной опорной пластины, чтобы соответствовать трубке или линейному фитингу,

Затяните зажимной винт до тех пор, пока конус не будет плотно прилегать к контуру трубки или к соединительному элементу A/C.

2. Удерживая зажимной винт вручную, поверните форсирующую гайку дополнительно от 1/8 до 1/4 поворота.

Это обеспечивает герметичное уплотнение для промывки.

Чтобы снять зажим в сборе, удерживайте зажим и

Отсоедините гайку, чтобы освободить конус уплотнения, не повреждая конец конуса.

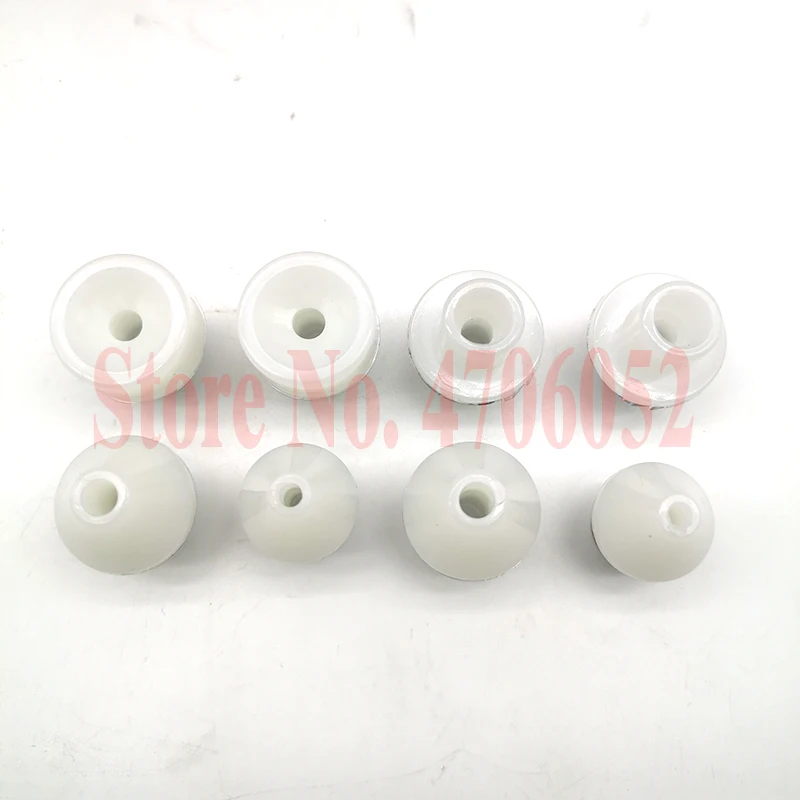

При использовании адаптеров на трубе или фитинге, которые слишком малы для уплотнительного конуса,

Замените конусное уплотнение вогнутым уплотнением.

Чтобы заменить уплотнительный конус, удерживайте форсирующую гайку и Открутите зажим до тех пор, пока

Конус вытягивается из конца зажимного винта. Вставьте желаемый уплотнительный конус в конец зажимного винта,

И затяните винт до тех пор, пока конус не попадет в винт, используя несвязанную опорную пластину против конца конуса.

Внимание: Не используйте плоскогубцы или другие инструменты, чтобы выкрутить уплотнительный конус из зажимного винта,

Потому что это может повредить уплотнительный конус.
