Не включает в себя вычислить модуль 3 и 7 дюймов Дисплей.

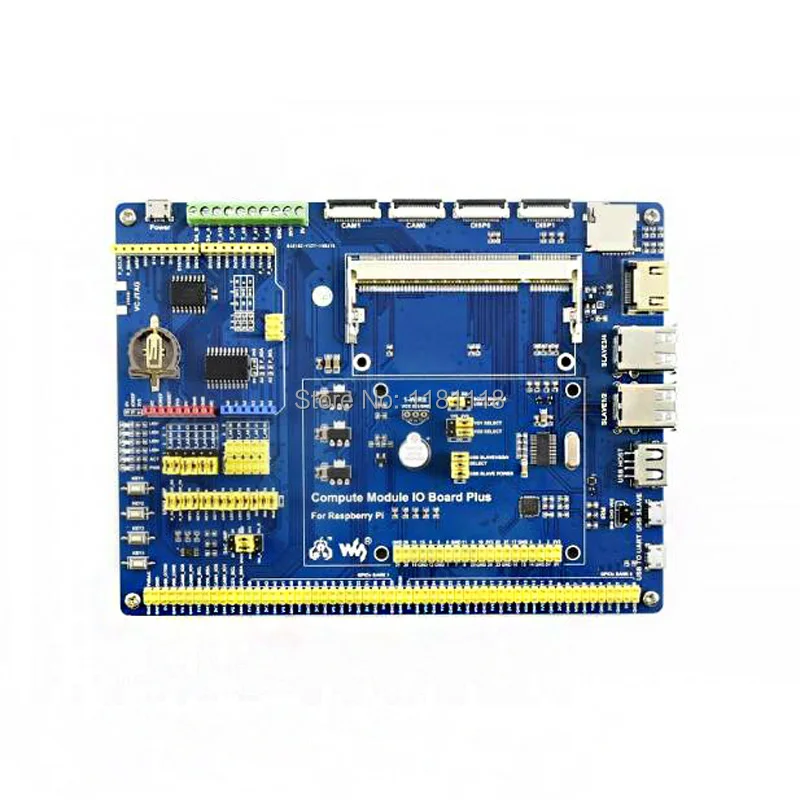

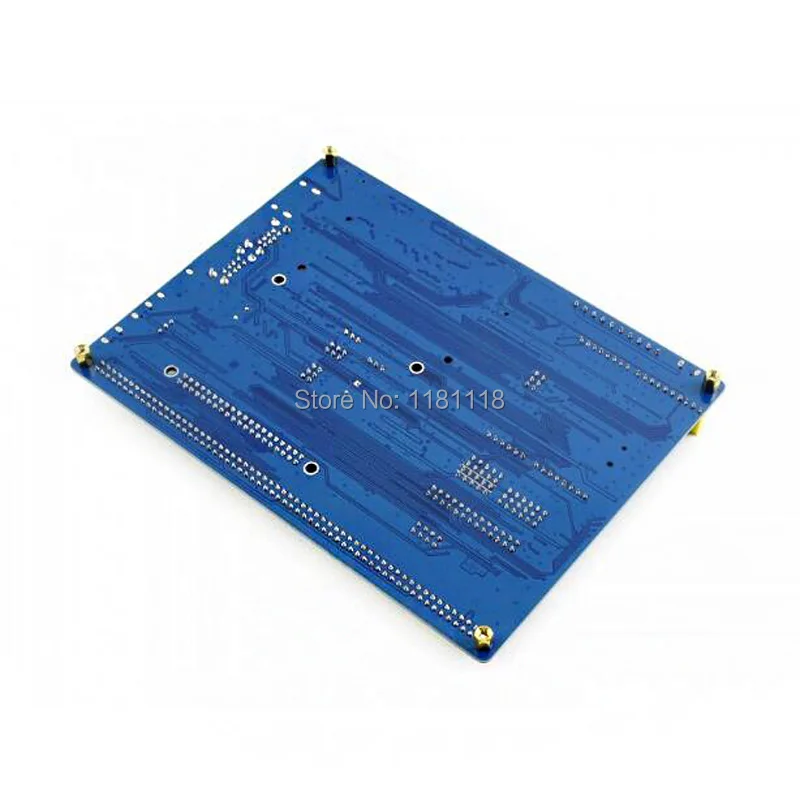

Compute Module IO Board Plus, композитная секционная плата для разработки с Raspberry Pi CM3 / CM3L / CM3 + / CM3 + L

Compute Module IO Board Plus-это макетная плата, в которую можно подключить вычислительный модуль Raspberry Pi и более гибко использовать ресурсы Pi. Он совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi, а также с различными компонентами общего использования.

Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi

Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi

Подключение Arduino, также ПОДДЕРЖКА Arduino shields

1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20

4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода

Встроенный usb-хаб позволяет подключать больше usb-устройств

ИК-приемник, ИК-пульт дистанционного управления доступен

Встроенный USB в UART, для последовательной отладки

Интерфейс датчика

10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков)

16 битный ЦАП, 2-ch

Бортовой RTC, один из наиболее распространенных и полезных функций

Интерфейс вычислительного модуля:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L)

Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля

Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы

Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi

Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD

Порт HDMI

Usb-порты:Для подключения usb-устройств

Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3/3 +

Интерфейс USB в UART:Для последовательной отладки

Заголовок Arduino:Для подключения щитов Arduino

AD/DA Входные/выходные винтовые клеммы

1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20

Интерфейс датчика

Порт питания:5V 2.5A

FE1.1S:Чип usb-хаб

Кристалл 12 МГц

CP2102:Конвертер USB в UART

Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант

TLC1543:AD конвертер

DAC8552:16 битный ЦАП, 2-ch

DS3231:Высокоточный чип RTC, интерфейс I2C

Аккумулятор RTC держатель:Поддерживает батареи CR1220

Регулятор напряжения:3,3 V/2,5 V/1,8 V

LFN0038K:ИК-приемник

Зуммер

Индикатор питания

Индикатор действия:Определение состояния карты Micro SD

Пользовательские светодиоды

Ключи пользователя

EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE

DIS: вычислительный модуль будет загружен с sd-карты/eMMC

Выбор мощности VGx:Настройте уровень ввода/вывода

Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE

ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC

Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом

Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта

Подключение 2 и 3: Arduino A0-A5 как AD вход

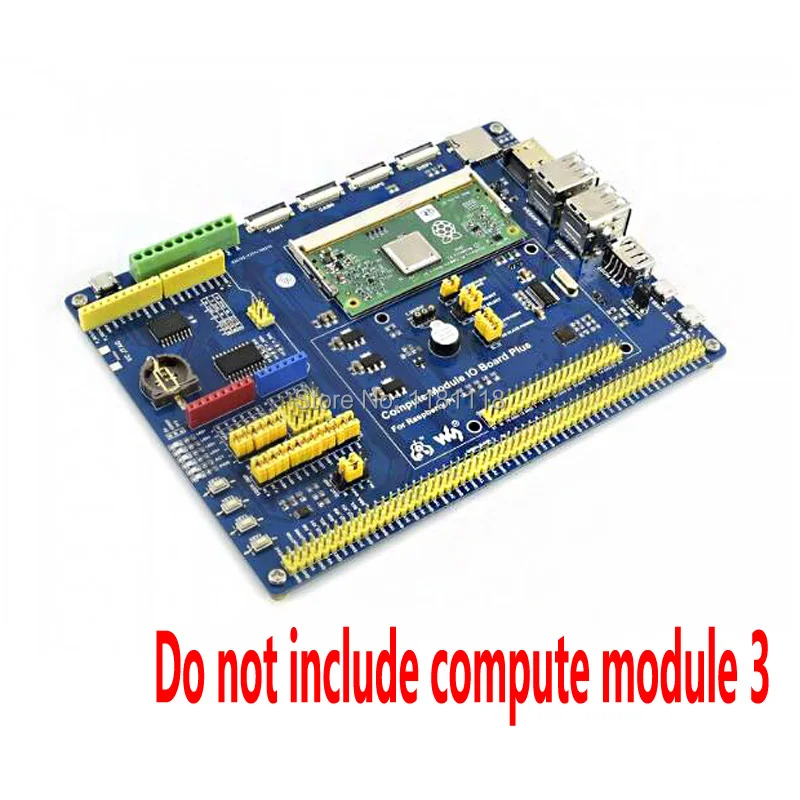

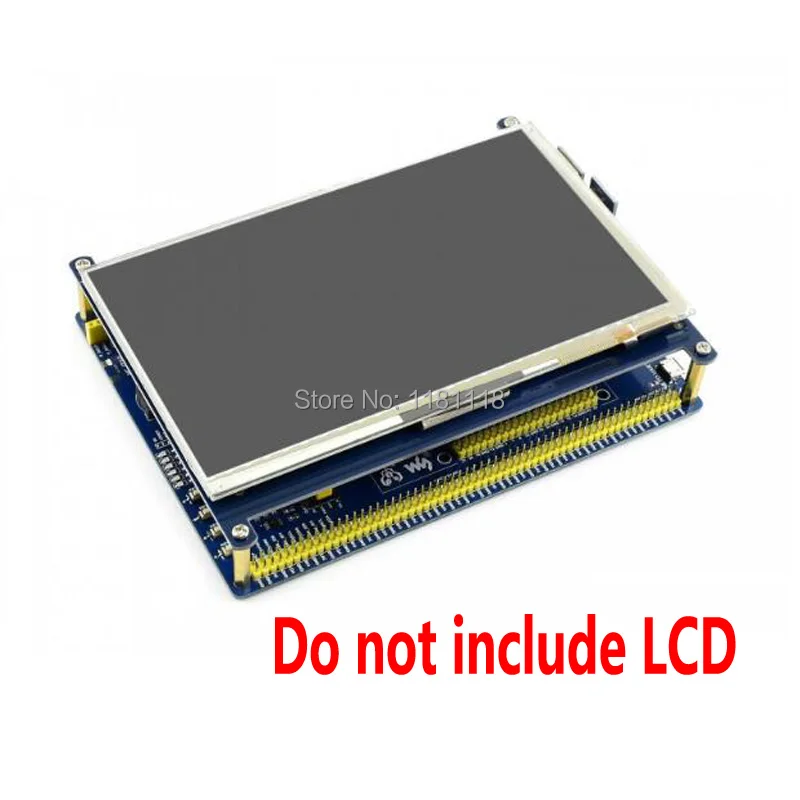

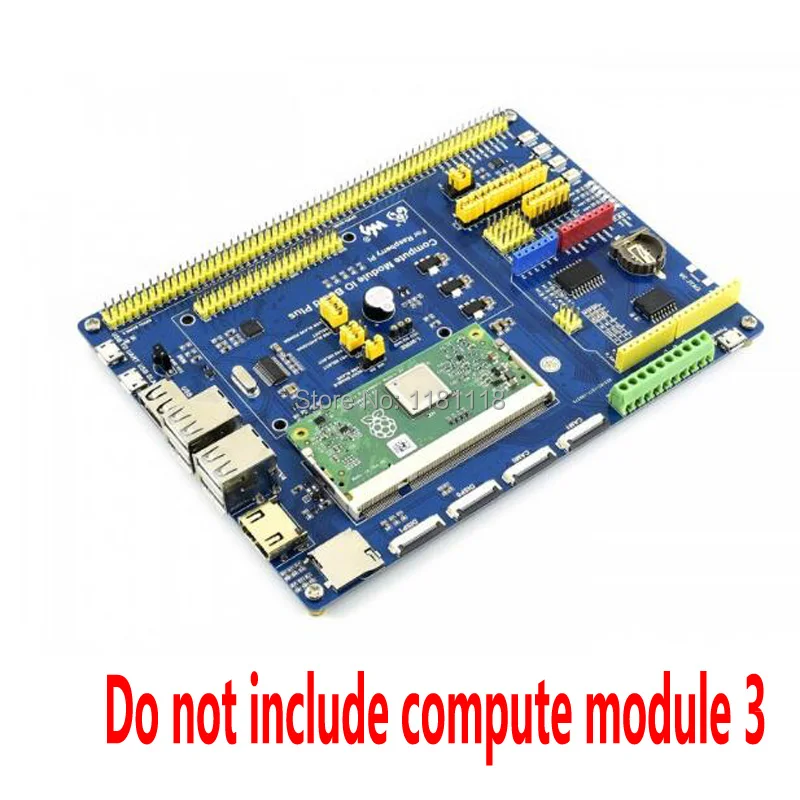

Примечание: Вычислительная палка (Compute модуль 3 и 7 дюймов Дисплей управления в комплект поставки не входят.

Вычислительный модуль IO Board Plus x1
